中國儲能網(wǎng)訊：加拿大滑鐵盧大學(xué)的研究人員近日公布了一項研究成果，他們利用快速熱處理技術(shù)( Flash Heat Treatment)，能夠克服硅陽極鋰電池能量密度高，但循環(huán)壽命差的問題。

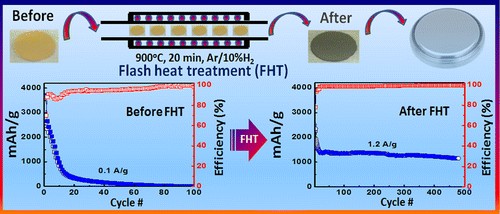

目前，對硅陽極鋰電池的研究普通認(rèn)為，這種材料的最大問題在于耐久性差。但滑鐵盧大學(xué)的研究稱，硅陽極在900攝氏度的環(huán)境下處理20分鐘后，制成的鋰電池循環(huán)次數(shù)可達(dá)500次以上，而能量密度不會有明顯衰減。
在這篇題為《工程硅納米結(jié)構(gòu)電極：下一代鋰離子電池的可擴展再加工生產(chǎn)》(Engineered Si Electrode Nanoarchitecture: A Scalable Postfabrication Treatment for the Production of Next-Generation Li-Ion Batteries)的文章中，研究人員稱，引入這項具有創(chuàng)新性，且性價比高的快速熱處理技術(shù)，對硅陽極進(jìn)行再處理，能夠提高鋰電池的性能和循環(huán)壽命。
文章寫到，經(jīng)過快速熱處理之后，硅材料的界面接觸、SiO2/C涂層和導(dǎo)電性都有了極大改善。同時，電極的初次循環(huán)效率達(dá)到84%，電池的重復(fù)的次數(shù)最終達(dá)到500次以上。因此，快速熱處理技術(shù)為下一代鋰電池的工業(yè)化生產(chǎn)提供了可能。
