【圖形概要】
研究者通過設計一層包含固態電解質（Li1.5Al0.5Ge1.5(PO4)3, LAGP）納米顆粒和離子液體電解質多功能中間層（LAGP-IL），有效解決了金屬鋰負極和固態電解質的界面相容性問題。在固態電池中，LAGP-IL中間層將鋰金屬與LAGP固態電解質充分隔離，形成了低阻抗、高化學穩定性和高熱穩定性的界面層，將固態電池室溫下的面電流密度提升至1 mA cm-2以上，同時有效地解決了LAGP固態電解質與金屬鋰負極在高溫條件下的熱失控問題。
【工作介紹】
NASCION型固態電解質具有高鋰離子電導率、高環境穩定性、電化學窗口寬以及成本相對較低等優點，具有推動高容量固態電池實用化的巨大潛力。但是，它對金屬鋰（Li）的化學穩定性差，嚴重阻礙了在全固態電池中的實際應用。近日，西安交通大學宋江選教授在國際知名學術期刊Advanced Functional Materials上發表題為“Design of a Multifunctional Interlayer for NASCION-Based Solid-State Li Metal Batteries”的研究論文。第一作者為瑞典查爾莫斯理工大學熊仕昭博士和西安交通大學材料學院博士生劉洋洋。
不同于以往廣泛使用的界面修飾策略，本工作在固態電解質和金屬鋰負極之間設計一種含有LAGP納米顆粒和離子液體電解液多功能界面層，形成低界面阻抗和高熱力學安全性的穩定界面。界面層中的離子液體電解質具有高熱穩定性和對鋰化學穩定性好的特點，同時LAGP納米顆?？梢跃鶆蚧囏?fù)極表面鋰離子通量從而抑制鋰枝晶生成。采用這種策略裝配的固態對稱電池中，循環壽命和極限電流密度得到顯著提升。采用加入中間層的鋰-磷酸鐵鋰全電池可穩定循環200周，庫倫效率和循環壽命得到明顯提高。本工作為L(zhǎng)AGP固態電解質在高能量密度電池中的實用化研究提供了一種具有啟發性的策略。
【圖文導讀】

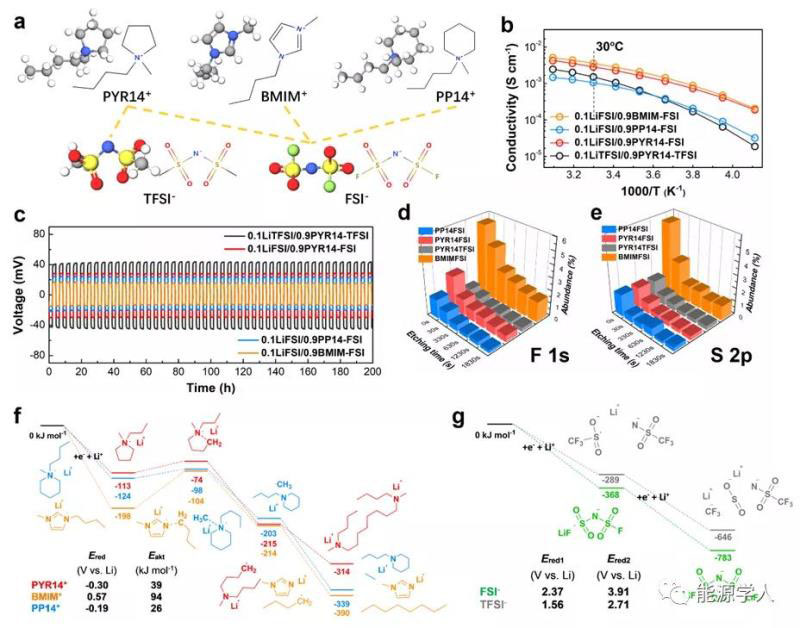

圖1. 鋰金屬/離子液體的界面穩定性研究。a）離子液體的陽離子和陰離子的化學結構。b）離子液體電解質的離子電導率隨溫度的變化規律。c）具有不同離子液體電解質的Li|IL|Li對稱電池在0.1 mA cm -2的電流密度下的循環穩定性。d，e）在使用離子液體電解質循環后，鋰電極SEI膜中的氟和硫元素分布。f，g）離子液體電解質的分解路徑。
0.1LiFSI/0.9BMIM-FSI離子液體電解液本身具有高離子電導率以及對鋰金屬高穩定性。并且使用該電解液可以形成富含LiF的SEI膜，其有助于鋰離子的快速遷移。因此選擇其作為L(zhǎng)AGP和鋰金屬之間的高導電性和穩定中間層的液態成分。
圖2. LAGP-IL中間層的制備和相應的電化學性能。a）LAGP-IL中間層的制備示意圖（LAGP納米顆粒的質量分?jǐn)?shù)為50％）。b）不同LAGP質量分?jǐn)?shù)的LAGP‐IL中間層的離子電導率隨溫度的變化。c）在電流密度為0.5 mA cm -2的情況下，使用中間層的Li|LAGP-IL|Li對稱電池的循環穩定性（電池示意圖顯示于d中）。
據報道離子液體與納米顆粒（例如氣相法二氧化硅）的混合物可形成準固態納米復合離子凝膠。因此，研究者選擇將LAGP納米顆粒與0.1LiFSI / 0.9BMIM-FSI混合以形成類似凝膠的準固態混合漿料（圖 2a）。混合電解質中添加LAGP顆粒有利于增強鋰離子遷移，并且在外部壓力下具有相當大的保留液體組分的能力。當LAGP納米顆粒的質量分?jǐn)?shù)高于50％時，在樣品管倒置測試中，這種膏狀電解質超過24小時的時間不會流動。鋰離子在中間層LAGP-IL中的遷移活化能為約57 kJ mol-1。并且該中間層具有與金屬鋰負極高匹配性，在較高電流密度下（0.5 mA cm-2）Li|LAGP-IL|Li對稱電池穩定循環300小時以上。
圖3. 使用LAGP-IL中間層時LAGP/Li界面的熱穩定性。a，b）未使用和使用LAGP-IL中間層的條件下，在300℃下持續加熱鋰金屬和LAGP固態電解質的連續圖像。該加熱試驗在氧氣和水均低于0.1 ppm的氬氣手套箱中進行的熱測試。c）未使用和使用LAGP-IL中間層的條件下進行熱測試后的最終產物的光學圖像。d）熱測試后鋰金屬表面的拉曼光譜。e，f）熱測試后鋰金屬表面的C 1s 和N 1s的高分辨XPS譜。g–l）熱測試產物的高分辨率透射電子顯微鏡圖像以及相應的C，O，Al和Ge的元素分布圖。
圖3a顯示了LAGP固態電解質片與熔融鋰接觸時隨時間變化的連續圖像。最初LAGP漂浮在熔融鋰表面上（00:00到03:00），然后裂開（03:30到03:50），最后發生劇烈反應伴隨著閃光（04:00），最終LAGP和鋰都燃燒至灰燼（圖3c–i）。值得注意的是，反應產生的熱量足以使不銹鋼制成的紐扣電池外殼融化（圖3c–ii）（熔點≈1400℃）。這樣的熱量對于所有用于商業鋰電池的包裝材料都是致命的。因此，亟需解決基于LAGP固態電解質的固態鋰金屬電池的熱失效問題，真正以使其實用化。由LAGP-IL中間層覆蓋的LAGP固態電解質片在開始時也漂浮在熔融金屬鋰上面（如圖2b所示），但是，在40分鐘的加熱時間內也不會發生強烈的熱反應。在整個加熱過程結束后，電池殼和LAGP固態電解質片未發現損壞（圖3c-iv），但是在LAGP固態電解質片周?chē)奂舜罅亢谏磻?yīng)產物（圖3c-iii））。其在乙醇中洗滌（圖3c-vii）后仍能穩定循環200小時以上。
為了揭示中間層顯著改善熱穩定性的原因，研究者使用拉曼光譜，X射線光電子能譜和高分辨率透射電子顯微鏡觀察并表征了反應產物。C 1s的高分辨率X射線光電子能譜在284.8和286.3eV處顯示兩個峰，分別對應于C–C和C–N鍵（圖3d），在N 1s光譜中402.1 eV處檢測到C–N鍵（圖3e）。在拉曼光譜中觀察到的G峰（1580 cm-1）證明了無定形碳的產生。上述結果表明離子液體陽離子和陰離子的分解產生無定型碳。圖3l結果表明，LAGP納米顆粒被無定形碳包裹。該碳層保證了LAG-IL中間層的穩定性。在加熱過程中LAGP固態電解質片和熔融的鋰被中間層完全隔離，從而避免了潛在的熱失控風險。
圖4. 使用LAGP-IL中間層時LAGP固態電解質和鋰金屬負極的界面穩定性。a）在0.1mA cm-2電流密度下，Li|LAGP‐IL/LAGP|Li對稱電池的電壓曲線。b）LAGP‐IL/LAGP固態電解質表面的Ge 3d的高分辨XPS譜。c）鋰對稱電池在不同循環周數下的EIS阻抗。d-e）具有LAGP‐IL中間層的鋰對稱電池循環后鋰電極表面的元素分析。f）LAGP‐IL中間層的作用示意圖。
Li|LAGP‐IL/LAGP|Li對稱電池能以30 mV的低過電位穩定循環在1500小時以上。相比之下，使用常規電解液潤濕的電池，過電位明顯增加。表明LAGP‐IL/中間層具有出色的長期循環穩定性和低的界面阻抗。
研究者使用X射線光電子能譜和電化學交流阻抗譜進一步研究界面衰解機制。在原始LAGP固態電解質的Ge 3d光譜中，32.5eV處的峰，對應于固體電解質中的Ge4+氧化態（圖4b）。在LE潤濕界面的情況下循環的LAGP固態電解質片的Ge 3d XPS譜中，出現了位于29.0 eV的第二個峰，其對應于元素Ge。這表明LAGP表面的Ge4+被部分還原形成Ge。對于使用LAGP-IL中間層的循環后LAGP固態電解質，不存在Ge4+的還原。因此，在固態電解質電池中使用LAGP-IL中間層不僅阻止了固態電解質中LAGP的還原，而且還能形成高導電性和高穩定的SEI膜。

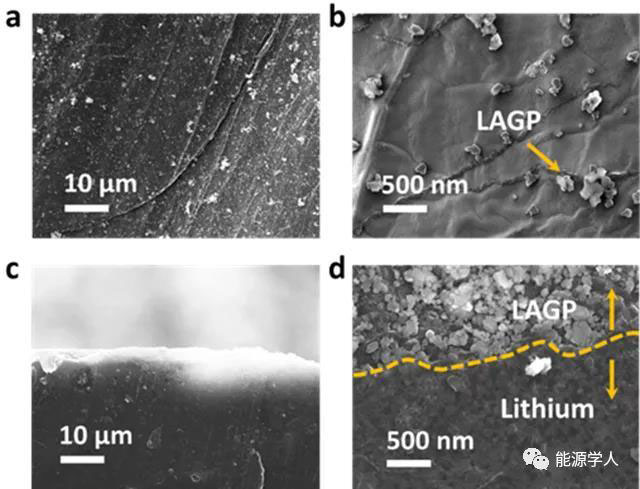

圖5. 循環后鋰金屬負極的形貌。a，b）具有LAGP‐IL中間層的鋰電極的形貌。c，d）具有LAGP‐IL中間層的鋰電極的截面形貌。
使用LAGP‐IL中間層可以有效地抑制鋰枝晶的生長。研究者指出了分布在鋰金屬表面上的LAGP納米顆粒具有均勻電極表面鋰離子通量的作用，進而實現無枝晶鋰沉積。
圖6. 具有LAGP‐IL中間層的固態鋰金屬電池的室溫電化學性能。a）Li|LAGP-IL/LAGP|Li對稱電池的極限電流密度。b）Li|LAGP-IL/LAGP|Li對稱電池的在高電流密度1.0 mA cm-2和高容量密度1.0 mAh cm-2下的循環曲線。c）Li|LAGP-IL/LAGP|Li對稱電池的循環性能與已有文獻對比。d–f）具有LAGP-IL中間層的Li|LAGP/LAGP|LiFePO4固態全電池的循環性能和倍率性能。所有實驗均在室溫下進行。
最后，研究者將在對稱電池和全電池中系統評估LAGP-IL中間層的電化學性能。研究者從0.05到2.0 mA cm-2逐步增加電流密度進行恒電流循環，確定Li|LAGP-IL/LAGP|Li對稱電池的臨界電流密度為2.0 mA cm-2，遠高于Li|LAGP|Li對稱電池的0.4 mA cm-2。具有LAGP-IL中間層的Li|LAGP-IL/LAGP|Li對稱電池可以在高電流密度（1.0 mA cm-2）條件下，可以穩定循環500小時以上。對比之前文獻報道，鋰對稱電池僅在低電流密度（通常約為0.1 mA cm-2）下達到低面容量（小于200 mAh cm-2），使用LAGP-IL中間層的鋰電池性能優異。如圖6d所示，采用LAGP-IL中間層的Li|LAGP-IL/LAGP|LiFePO4固態全電池具有出色的循環穩定性，在200個循環中，每個循環的容量衰減僅為0.053％。相比之下，具有傳統電解液潤濕界面的全電池的容量在50個循環后急劇下降，在200個循環內損失了51.8％的容量。
【結論和展望】
研究者報道了一種基于具有高化學穩定性和熱穩定性的離子液體電解質和固態電解質顆粒的復合中間層用于構建LAGP固態電解質和鋰負極的低阻抗界面。采用該中間層的Li|LAGP-IL/LAGP|Li對稱電池在高電流密度下的循環性能（1 mA cm-2循環500小時）顯著優于已有文獻報道。這種界面改性策略為NASCION基固態鋰金屬電池界面問題的解決提供了一種新思路。
Shizhao Xiong, Yangyang Liu, Piotr Jankowski, Qiao Liu, Florian Nitze, Kai Xie, Jiangxuan Song, Aleksandar Matic, Design of a Multifunctional Interlayer for NASCION‐Based Solid‐State Li Metal Batteries. Adv. Funct. Mater. 2020, 2001444, DOI:10.1002/adfm.202001444
團隊介紹：
宋江選，西安交通大學材料學院教授，近年來主持了國家自然科學基金，陜西省重點研發計劃及世界500強企業資助的多個重大攻關項目，在鋰-硫電池、鋰離子電池、電池用聚合物粘合劑等研究領域取得一系列創新性成果，受到美國能源部（US DOE），Materials Views，Angew. Chem.等科技媒體重點報道。在Nature Commun., Angew. Chem. Int. Ed., J. Am. Chem. Soc. , Nano Lett., ACS Nano等權威期刊發表論文50余篇，累計共他引4000余次。
課題組網頁：
http://jxsong.xjtu.edu.cn
