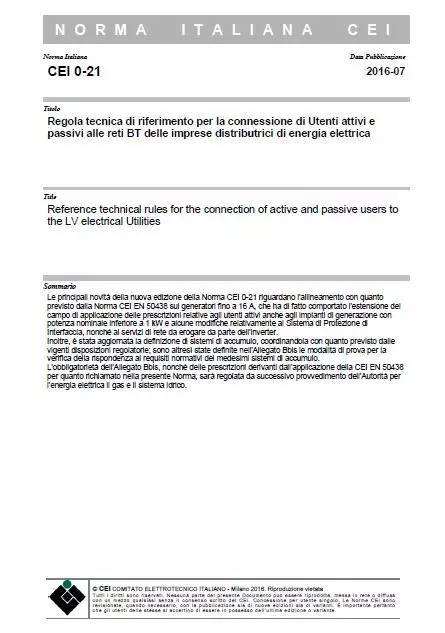

中國儲能網訊：新版意大利低壓并網標準
CEI 0-21: 2016 取代
CEI 0-21:2014-09+V1:2014-12
背景介紹
2016年8月，意大利電氣技術委員會發布了新版的低壓并網標準CEI 0-21:2016-07，將于今年7月取代舊版標準CEI 0-21:2014-09+V1:2014-12。新版的低壓并網標準CEI 0-21:2016-07提高了新能源發電系統對電網支撐的功能要求，改變了舊標準以3kW和6kW的系統額定發電容量作為光伏逆變器電網支撐功能要求的功率分段條件，以11.08kW的系統發電容量作為新的電網支撐功能分界點，不再接受功率因數不可調整的發電設備。并增加了對儲能系統的測試要求條款。
差異條款
1、8.2.2.2 Schemes to be used/8.2.2.3 Devices admitted to DDI
差異：額定發電功率在11.08kW及以下的發電系統所使用的逆變器，可內置并網保護裝置。
(符合舊標準并額定輸出處于6kW
2、A.4.5 Single Fault Tolerance eeeeee
差異：以新增條款的形式要求并網保護裝置必須滿足單故障冗余的要求。
3、B.1.2 Reactive power production (or adsorption)差異：額定發電功率在11.08kW及以下的發電系統所使用的逆變器，其功率因數應可在0.9i 和0.9c之間調節。
額定發電功率超過11.08kW的發電系統所使用的逆變器，其無功功率應可在-48.43%Pn 和+48.43%Pn之間調節。

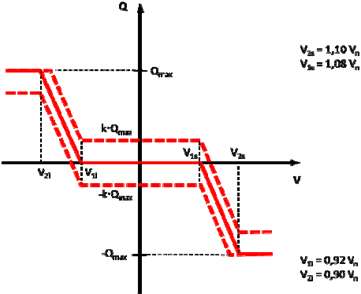

4、B.1.2.6 Automatic reactive power production according to a characteristic curve Q=f(U)差異：額定發電功率超過11.08kW的發電系統所使用的逆變器，需滿足Q=F(U)曲線功能的要求。
5、B.1.3.2 Active power regulation in coincidence with under-frequency transitory on the transmission grid差異：電網欠頻時滿足Figure 12bis，類似EN 50438：2013的要求。
6、B.1.5 LVFRT capability y
差異：額定發電功率超過11.08kW的發電系統所使用的逆變器，需滿足低電壓穿越的要求。
7、Bbis.3 List of reference tests and conditions新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的電能質量測試。
新增條款
8、Bbis.4 The operating range in voltage and frequency新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的電壓及頻率處于保護臨界邊緣時的功率穩定性測試。
9、Bbis.5 Connection conditions, reconnection and progressive power delivery新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的重連條件及軟啟動測試。

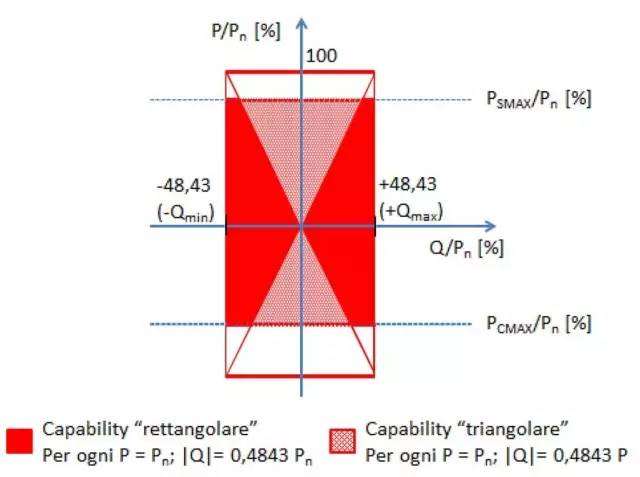

10、Bbis.6.1 The reactive power capability y
新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的無功容量測試。
11、Bbis.6.3 Reactive power production according to an assigned level新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的無功調節精度測試。
12、Bbis.6.5 Reaction time after a step variation of the assigned level.新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的無功條調節響應時間測試。
13、Bbis.6.6 Automatic reactive power production according to a characteristic curve cos(phi)新增條款，增加了單、雙向儲能系統在輸出條件下的cosj = f(P)曲線功能測試。
14、Bbis.6.7 Automatic reactive power production according to a characteristic curve Q=f(U)新增條款，增加了單向儲能系統在輸出，雙向儲能系統輸出、輸入條件下的Q=f(U)曲線功能測試。
15、Bbis.7.1 Active power limitation for voltage values near to 110 % di Un新增條款，增加了單、雙向儲能系統在電網電壓接近1.1倍Un時功率降載的測試。

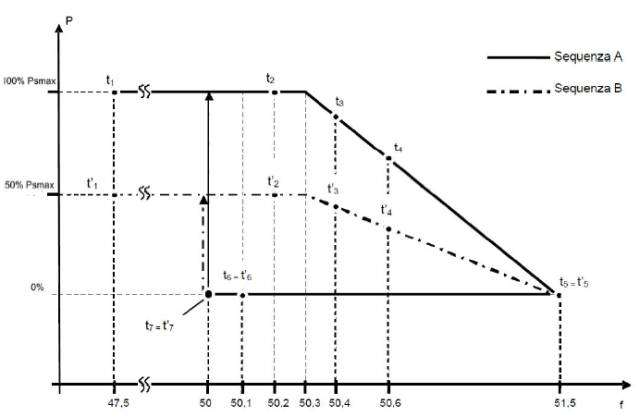

16、Bbis.7.2 Active power regulation in coincidence with over-frequency transitory on the transmission grid新增條款，增加了單、雙向儲能系統在電網頻率發生過頻時降載的測試。
單向儲能系統：
雙向儲能系統：
17、Bbis.7.3 Active power regulation in coincidence with under-frequency transitory on the transmission grid新增條款，增加了單、雙向儲能系統在電網頻率欠頻時功率降載的測試。
18、Bbis.7.4 Active power limitation in coincidence with external command coming from the Electricity Distributor新增條款，增加了單、雙向儲能系統接受到電網調度指令的測試。
19、Bbis.8.1 Check of DC current injection n
新增條款，增加了單、雙向儲能系統在各種溫度環境條件下的輸出直流分量測試。
20、Bbis.8.2 Check of protections against the DC current injection.新增條款，增加了單、雙向儲能系統在各種溫度環境條件下的輸出直流注入測試。
21、Bbis.9 LVFRT capability y
新增條款，增加了單、雙向儲能系統在輸出條件下的低電壓穿越測試。
22、Bbis.10 Check of the insensibility to the re-closures when phases are in discordance新增條款，增加了單、雙向儲能系統在輸出條件下的輸出換相測試。
新版意大利中高壓并網標準
CEI 0-16 V2:2016-07
背景介紹
2016年8月，意大利電氣技術委員會發布了新的中高壓并網標準修訂版CEI 0-16 V2:2016-07。新版的中高壓并網標準修訂版CEI 0-16 V2:2016-07更新了系統并網保護限值。
差異條款
1Annex Z Generator group protection system settings差異：根據不同類型的電站系統，定義不同的并網保護限值。

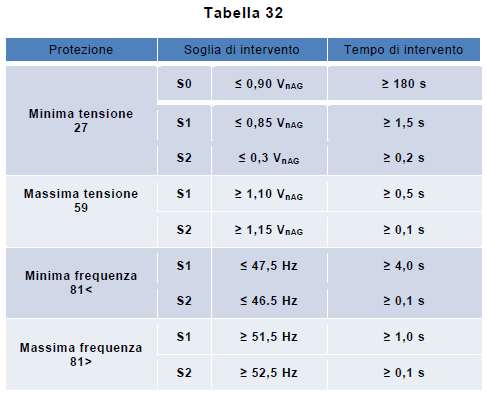

同步發電機系統：

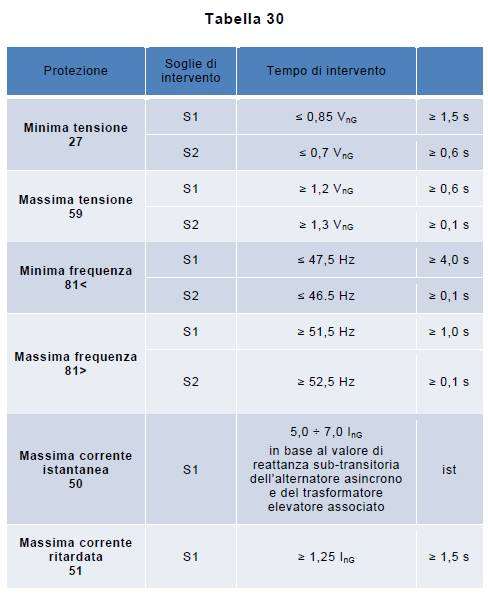

異步發電機系統：
光伏發電機系統：
風力發電機系統：
