畫外音，提起三星大家不禁會想起2016年三星Galaxy Note 7電池爆炸事件，除了讓三星手機銷量大跌，各種笑話段子被大家傳頌之外，電池的安全性也陡然成為大家關注的焦點。如何在保證安全性的同時提升性能，一直以來是研究人員努力的方向。近期來自三星公司先進技術研究院平臺技術實驗室的Dong-Su Ko(一作，通訊)，能源實驗室的Jun-Ho Park（共一）以及來自首爾大學材料科學與工程學院的Changhoon Jung（共同通訊）,在對三元材料循環存在的容量嚴重衰減研究過程中，以高鎳材料LiNi0.87Co0.09Mn0.04O2 (NCM)為研究對象，對其充放電循環過程中過渡金屬發生的溶解進行了深入地研究，從微觀角度對其循環后正極材料顆粒、電解液、負極材料產生的影響進行了分析探究。該研究成果發表在Nano Energy上。
【研究背景】
正極材料作為決定現有鋰離子電池能量密度的重要因素，受到廣泛關注。其中高鎳材料作為近年來火熱的正極材料，具有高的能量密度，但其安全性、循環穩定性較其他一般三元材料差。像過渡金屬元素的流失、微納二級結構的破裂、晶體結構的轉變、顆粒的腐蝕、負極SEI的形成以及電液的副反應等均是造成材料循環穩定性差的因素。任何問題的產生均是由最初微小的變動開始，至最終宏觀上的劇烈變換。而人們對問題的探索則是從大到小，一步步抽絲剝繭最終查明緣由。本文研究人員，從整體指標開始，到材料顆粒形貌變化，再到顆粒上元素分布變化，結構衍變，一步步的揭開高鎳材料現存問題所在的神秘面紗。
【研究方法】
首先，研究人員選取了使用共沉淀法制備的LiNi0.87Co0.09Mn0.04O2作為正極材料，石墨為負極材料，電解液為1MLiPF6溶劑為體積比為1:6的FEC：DMC。為了更加接近實際工況，研究人員將其裝配為18650單體電芯在45℃下在2.8-4.3V電壓區間以1C電流密度進行充放電（如圖1所示）。在長循環過程中的，比容量和直流內阻（DCIR）每100次循環測試一次，其中直流內阻的測試按照，在充電50%SOC狀態下，以1A脈沖電流進行放電，在截止電壓處每10s測試一次電壓，按照歐姆定律進行計算。后對獲得的不同狀態材料進行分析。
圖1.(a)NCM的第2、100、200、300、400和500次充放電循環。(b)上述正極材料在1 C下(20mA g?1)電壓范圍2.8-4.3 V的容量保持率隨循環次數變化關系。
【研究思路】
在經過500次循環后，材料由199mAhg-1衰減到160.2 mAhg-1，容量保持率為78.9%，研究人員通過ICP測試發現過渡金屬元素發生的變化如表1所示：
表1. 用ICP-AES法測定了原始材料和500次循環后電極的過渡金屬含量。
發現初始態電池中負極中不含有過渡金屬元素，而經過500次循環后，負極材料出現了溶解的過渡金屬元素，雖長循環造成了過渡金屬的溶解總量減少，但未改變其比例關系，通過EPMA、BSE、Mapping可觀察各個元素分布變化如圖2所示。發現Ni含量較高，而Mn、Co元素含量微小。那么除了沉積在負極表面的元素，電解液中過渡金屬元素含量如何？作者對此借助ICP對初始態、2次循環后、500次循環后電解液進行了分析（如圖3），發現500次循環后，Ni、Co、Mn含量達到2.56、0.43、0.06ppm，由此可以得出過渡金屬溶解后與電解液發生了新的副反應導致容量衰減。
圖2 500次循環后負極表面EPMA分析。(a) BES圖像，(b) EPMA光譜。
(c) C,(d) Ni,(e) Co和 Mn映射，用內嵌色標表示原子百分比。
圖3 溶解的正極NCM的離子色譜圖(基準線，黑線)經過0次(紅線)、2次(藍線)和500(紫色線)次循環后電解液。插圖表示全譜縮放色譜圖。
緊接著對正極材料剖面的分析過程中，發現隨著循環次數的增加正極材料的顆粒出現裂紋，500次循環后，裂紋較大（如圖4）。在進一步FIB切片的STEM觀察中發現在原始態、500圈循環未破碎顆粒和500次循環后破碎顆粒中只有最后一種情況下，顆粒元素分布與前兩者差別較大，如圖5所示。并結合非原位XRD和TEM分析發現破碎顆粒結構已經發生了變化，由于破碎顆粒表面積大，與電解液發生反應后表層由層狀向尖晶石轉變，從而導致容量的衰減。

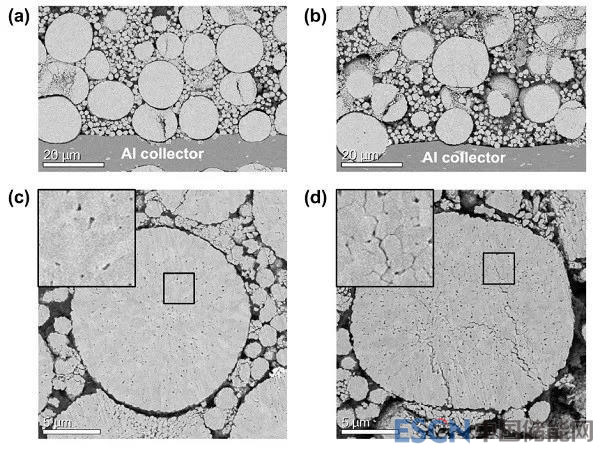

圖4 (a)、(c)為原始態和、(d)為500循環NCM正極材料的橫斷面SEM圖像。(c)、(d)分別為、(d)的放大圖
圖5 原始態、裂化(500循環后)和破碎(500循環后)顆粒(a-c) STEM-HAADF圖像及其切片的(d-f) Ni, (g-i) Co,(j-l) Mn,(m-o) O的元素分布組成圖
同時，接助電子探針對不同顆粒進行元素分析，按照不同濃度層級Ni-O區分，依次按紅、黃、綠遞減，從圖6中觀察發現，經過500次循環后，圖6(h)中紅色標記的原始顆粒區域包含了大部分大顆粒但不是小的NCM二次粒子。另外，低濃度區域(黃色，6(i))不僅包圍了大的NCM二次粒子的表面，而且包圍了部分的小NCM顆粒。其余大部分為小NCM顆粒。Ni-O濃度最低(綠色，圖6(j))。因此,過渡金屬元素溶解優先發生在破碎/粉碎的大顆粒和小顆粒。
圖6 NCM正極的截面EPMA分析。(a, f)的Ni-O二元相圖 (原子百分比)。內嵌放大圖像標記為彩色橢圓對應相應位置。(b,g) 原始態和500循環后的BSE圖像。
(c, h) (d, i) (e, j) 分別表示和的內嵌圖中橢圓區域(c, h)紅色，(d, i)黃色，(e, j)綠色。
【小結】
在本研究中，研究人員從實際工況出發，首次系統的揭示了Ni-rich材料容量衰減的根源，確定了正極材料LiNi0.87Co0.9Mn0.4O2中過渡金屬元素溶解的機理和微觀結構變化。其由正極遷移到電解質，并在負極處沉積。且發現過渡金屬溶解易發生在具有高表面積/體積比的顆粒上。即經過500次循環嚴重開裂/破碎的大的二次顆粒和小的二次顆粒。這項工作還提出了一種新的結構和化學成分衍變可視化的分析方法。
【文獻信息】
Microstructural visualization of compositional changes induced by transition metal dissolution in Ni-rich layered cathode materials by high-resolution particle analysis
(Nano Energy. S2211-2855(18)30858-9,2018.11.046 DOI:10.1016/j.nanoen.2018.11.046)
原文鏈接：
https://www.sciencedirect.com/science/article/pii/S2211285518308589?via%3Dihub#!
