燃料電池微型熱電聯產在日常使用中的適用性已在眾多現場測試中作為原型和前置設備進行了測試。如今，在一戶和兩戶住宅中，有許多可用于發電的供熱設備。在這里，我們介紹目前德國市場上主要的燃料電池微型熱電聯產。

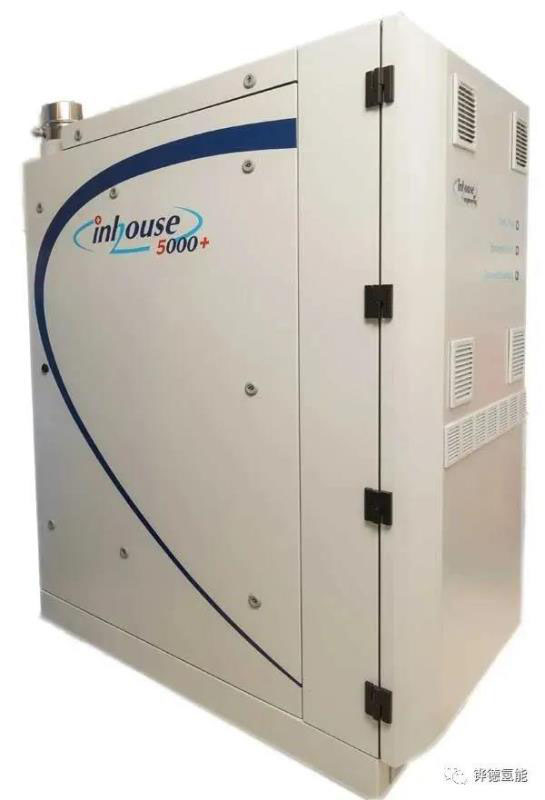

Inhouse，inhouse5000+
Inhouse 從上世紀90年代開發研究低溫質子交換膜燃料電池技術。2007起參與了歐盟的ene.field示范項目、德國的Callux和NIP1、NIP2項目。Inhouse5000+燃料電池微型熱電聯產采取落地式方式，電輸出為5kW，熱輸出為7.5kW。這使得氫燃料電池非常適合小型公寓樓和企業，比如辦公樓、旅館或飯店，實現高效發電和供熱。Inhouse5000+憑借其良好的調制能力，電輸出可根據需求在1.5至5kW之間調節，即使在夏季也可連續運行。
Inhouse5000+尺寸為740 x 1550 x 1159mm，重量為380kG，電效率34%，總效率92%，效率高于大多數天然氣熱電聯產系統。Inhouse5000+除了產生少量氮氧化物之外，不會產生煙塵、細粉塵或二氧化硫。相較天然氣驅動的熱電聯產，二氧化碳排放減少30%以上。由于減少機械部件的使用，inhouse5000+設備緊湊，維護簡便，使用壽命長，已知最長運行時間的一臺設備超過10年。Inhouse也是能源管理專家，提供綜合能源管理解決方案，使能率提高并節省能源成本。
圖片來源：Inhouse

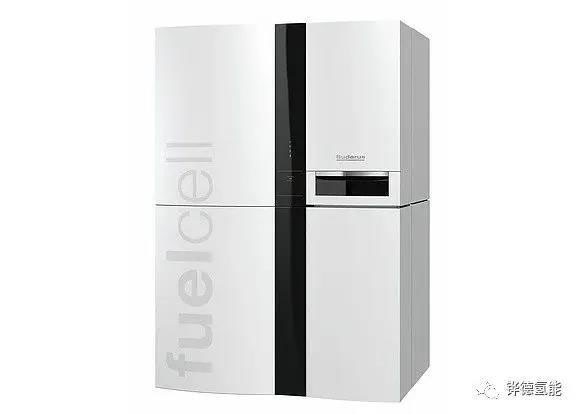

BoschThermotechnik，F(xiàn)C10
博世熱力技術集團旗下的Buderus和Junkers品牌從2016年開始批量生產固體氧化物燃料電池Logapower和Cerapower FC10燃料電池微型熱電聯產。電效率為45％，總效率為85％，電輸出700W，尺寸為1200 x 600 x 1800mm，重量為304kG，熱水箱為75L，緩沖水箱為135L。FC10燃料電池微型熱電聯產的價格在20,000到30,000歐元之間。
博世的FC10燃料電池微型熱電聯產已經在ene.field示范項目中與能源服務提供商EWE進行了測試。在2015，Buderus和Junkers分別展示了黑色外殼的Logapower BZH192iT燃料電池的下一代產品，以及白色外殼的Cerapower 9000i的發電情況。BZH192iT和9000i燃料電池微型熱電聯產是日本愛信精機（Aisin Seiki）燃料電池電池技術的改進版本，該燃料電池微型熱電聯產也安裝在最新的FC10中。博世長期以來一直在研究燃料電池微型熱電聯產。早在2002年博世就在開發質子交換膜燃料電池。2004年起與RWE合作參與ene.field示范項目。2012年與日本愛信精機合作開發了一種基于京瓷SOFC燃料電池堆的燃料電池微型熱電聯產。
圖片來源：Buderus

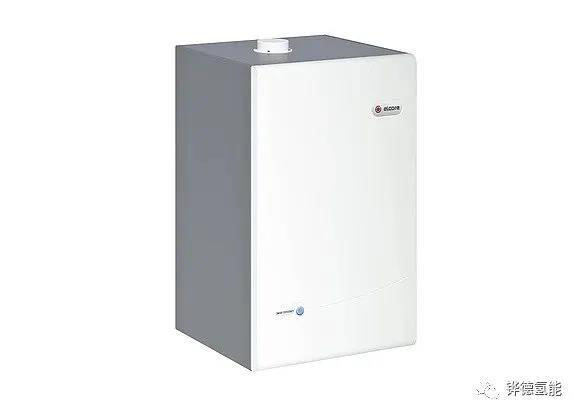

Elcore，Elcore 2400
Elcore使用燃料電池技術開發和生產高效的能源系統。該公司目前專注于為單戶家庭使用天然氣驅動的熱電聯產系統。2014年，Elcore 2400燃料電池微型熱電聯產開始在市場上銷售，該產品是Elcore的第一款燃料電池微型熱電聯產，采取掛壁式方式，設計輸出功率為0.3 kW，熱輸出為0.7 kW，用于家庭的基本能源消耗。EC2400設備的總效率為104％，其工作效率如此之高，以至于廢熱可全部用于熱水。
Elcore 2400燃料電池微型熱電聯產的尺寸為600 x 550 x 1050 mm，總重量僅為115 kG。除了現有的燃?xì)饧訜嵫b置外，還可以隨時安裝附加設備。Elcore為此提供了特殊的包裝。附加燃燒器的熱輸出可以從2.8至19.5 kW或從7.8至33.2 kW進行選擇。同樣，也可以選擇500L儲水罐或外部儲水罐。除燃料電池組外，Elcore還提供相關的MEA（膜電極組件）、電極，催化劑。此外，Elcore還將為公寓樓和商業用途提供性能更高的能源系統。
圖片來源：Elcore
HEXIS，Galileo 1000 N
瑞士溫特圖爾的Hexis AG在2015年被Viessmann 完全接管，開發了落地式燃料電池微型熱電聯產Galileo 1000 N，該微型熱電聯產于2016年投放市場。它的熱輸出為1.8kW，電輸出為1 kW，以滿足每年約4,000至5,000 kWh的基本電力需求以及每年約15,000和30,000 kWh的總熱量需求。如果建筑物熱需求超過此值，Hexis為Galileo 1000N集成了7至21kW熱輸出燃燒器。
Galileo 1000 N尺寸為620 x 580 x 1650mm，重量為210kG，結構緊湊，重量較輕。燃料電池模塊位于燃料電池微型熱電聯產的上部，易于維修保養。下部裝有用于功率轉換、熱量提取和提供更多熱量的組件。其中集成了帶有風扇和燃?xì)?空氣組合的附加燃燒器以及加熱回路泵。來自燃料電池和附加燃燒器的廢熱用于通過熱水回路提供室內供暖和熱水。鼓風機為燃料電池提供了預熱的空氣。在部分負載范圍內，Galileo 1000 N以300至600W功率進行電調節。
圖片來源：Hexis

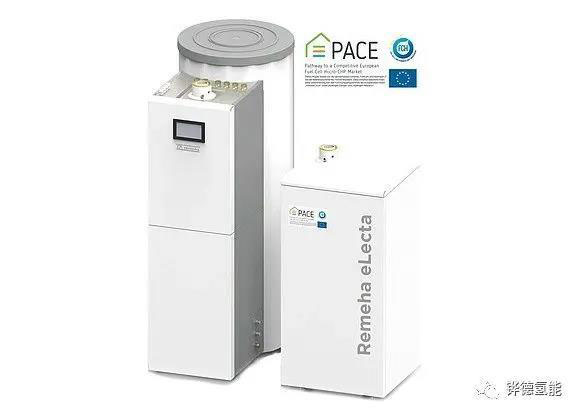

Remeha，eLecta 300
Remeha的eLecta 300燃料電池微型熱電聯產是一種帶有聚合物電解質膜（PEM）的燃料電池，專為單戶住宅設計，用于熱電聯產，熱輸出為5.2-21.8kW。憑借燃料電池微型熱電聯產，Remeha提供了一種結合熱量和高發電量的系統。
eLecta 300燃料電池系統配有300升緩沖水罐，用于飲用水加熱以及用于快速安裝的預組裝系統。冷凝峰負荷鍋爐和液壓模塊集成在預組裝系統中。液壓模塊由一個混合加熱回路（可以選擇第二個加熱回路）。eLecta 300燃料電池系統已經可以安裝在2米高的地窖中，并且特別容易維護，僅需要每5年進行一次維護。
圖片來源：Remeha

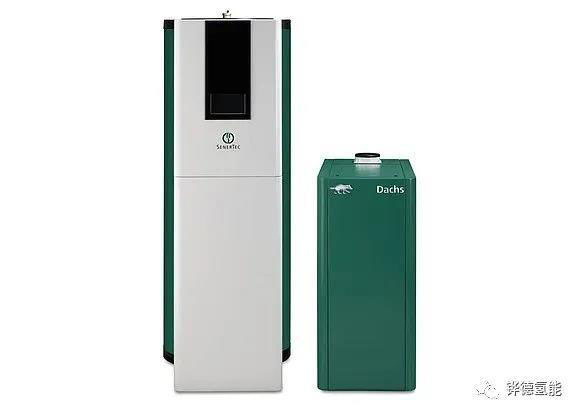

SenerTec，Dachs Innogen
SenerTec燃料電池微型熱電聯產系統Dachs Innogen使用東芝燃料電池，電輸出為0.7 kW，熱輸出為0.96 kW。250至700W設備之間的調制被耦合到一個5.2至21.8kW輸出配備峰值負載鍋爐和一個300L緩沖器。通過調節操作，燃料電池還可以在夏季不間斷地與熱水生產同時發電。
Dachs Innogen電效率37％，整體效率90％。燃料電池單元的尺寸為453 x 728x 1054mm，整套系統為655 x 1065 x 1800mm。燃料電池模塊重115kG。SenerTec燃料電池微型熱電聯產于2016年投放市場。
Dachs Innogen燃料電池微型熱電聯產基于Baxi Innotech技術，該技術隸屬于BDR Thermea集團。Dachs Innogen是GAMMA PREMIO的升級開發版，而GAMMA PREMIO則基于來自Baxi Innotech的GAMMA 1.0微型熱電聯產。憑借1 kW的電功率和1.8 kW的熱輸出，一個集成的冷凝鍋爐（3.5至15或20 kW），一個能源管理器以及一個儲熱庫，這種供暖系統能夠提供高達75％的電力，并通過內部生產提供完整的熱需求，總效率為97％。
Baxi Innotech的1 kW燃料電池微型熱電聯產的一個優點是啟動/停止階段僅為60或30分鐘，因此該設備也可以在短時間內投入運行。能源管理系統確保燃料電池在50％到100％的負載之間運行盡可能長的時間，以實現系統最高的整體效率。有了這項功能，Baxi Innotech領先于其他供應商，因?yàn)閷θ剂想姵匚⑿蜔犭娐?lián)產，加熱系統和緩沖存儲器的優化以及對典型用戶習慣的考慮有助于延長年度運行時間。
圖片來源：SenerTec
SOLID POWER，EnGen-2500和BlueGEN
SolidPower GmbH成立于2014年，是Mezzolombardo意大利SOLID Power SpA在德國的分支機構。EnGen-2500燃料電池微型熱電聯產是固體氧化物燃料電池，電效率為50％，總效率為90％。在高達70°C的流動溫度下可實現30％至100％的自動輸出調制，即使在夏季使用熱水運行時，EnGen-2500 仍可高效發電。該設備尺寸為630 x 830 x1700 mm，重量為350 kG，于2017年上市。

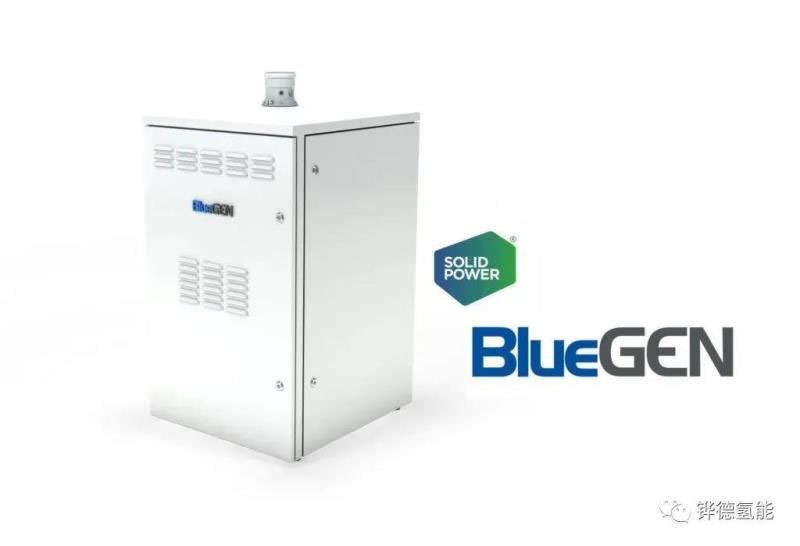

隨著2015年7月1日收購Ceramic FuelCells GmbH，Solid Power 接管了燃料電池微型熱電聯產BlueGEN。BlueGEN的電效率高達60％，總效率高達85％。由于高電效率和較低的熱量輸出，BlueGen系統提供了全年發電的可能性。
BlueGen為SOFC燃料電池技術，最佳工作點為1.5 kW電輸出和0.6kW的熱輸出。BlueGen尺寸為600 x660 x 1100 mm，重量約為200 kG，可以單獨與一個額外的燃燒器組合使用。近年來，BlueGen設備已通過了眾多現場測試，自2012年以來已在市場上銷售。
SOLIDPower在2018年11月向公眾展示了BlueGen BG-15燃料電池，這是海因斯堡（ Heinsberg燃料電池制造商對固體氧化物燃料電池技術創新的進一步開發。
圖片來源：SolidPower

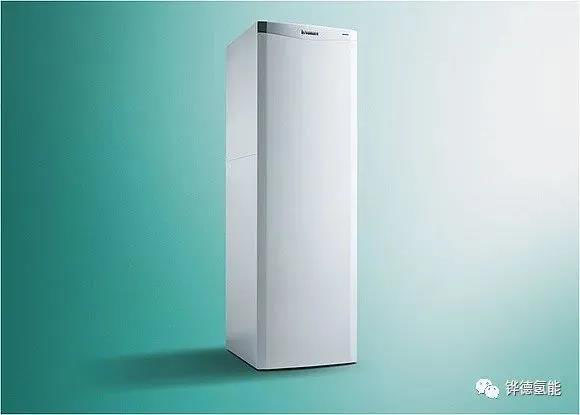

Vaillant，G6
在歐洲范圍內的60個系統的現場測試中，Vaillant在各種燃料電池技術方面擁有多年的經驗，系統運行時間超過40萬小時。在此基礎上，Vaillant專注于進一步開發Sunfire GmbH（以前為Staxera GmbH）的固體氧化物電堆模塊的燃料電池微型熱電聯產?，F(xiàn)在的第六代Vaillant G6燃料電池微型熱電聯產設計為落地式緊湊型設備，該設備中除了燃料電池模塊外還集成了一個冷凝單元。
G6燃料電池系統的電輸出為0.8 kW，熱輸出為1.5 kW。附加的燃?xì)馊紵鞯妮敵龉β蕿?.8至27 kW，電效率為33％，總效率為92％。G6也可以單獨選擇一個存儲器。于2017年上市，尺寸為599 x 693 x 1640 mm，重量為150 kG 。
圖片來自：Vaillant

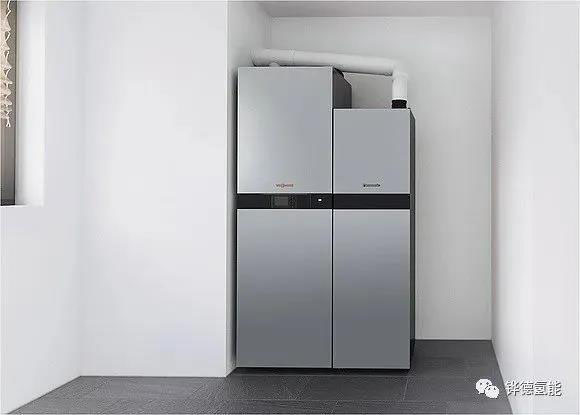

Viessmann，Vitovalor 300-P
Vitovalor 300-P燃料電池微型熱電聯產為低溫質子交換膜燃料電池技術，電輸出為750W，白天可產生高達15 kWh的電量，可滿足大部分家庭需求，燃料電池模塊的熱輸出為1 kW，符合典型的單戶住宅建筑的基本要求。電效率為37％，總效率為90％。
即使在特別寒冷冬天，Vitovalor 300-P燃料電池微型熱電聯產集成了19kW燃?xì)忮仩t，提供充足的熱輸出。配備46L的飲用水裝載箱 ，可以選擇擴展到300L，還有一個170升的熱水緩沖箱。
燃料電池模塊重125kG，微型熱電聯產165kG。兩種設備均以單獨的單元提供，可以單獨安裝，并且占地面積僅為0.65 m2。與Viessmann的所有標準組件一樣，該安裝裝置的組裝時間也很短。設備中已集成了用于記錄發電量的CHP儀表、燃?xì)獗砗蜔崃勘?。帶峰值?fù)載鍋爐和20 kW輸出功率的Vitovalor 300-P燃料電池加微型熱電聯產的成本約為26,000歐元。
圖片來自：Viessmann
燃料電池微型熱電聯產的比較
