中國儲能網訊：美國能源部（DOE）的SLAC國家加速器實驗室和斯坦福大學的理論物理學家團隊預言 Stanene 是一種常溫下導電率也為 100% 的材料。它是二維結構的單層錫原子。如果能確定這個發現，那么它們將為建立一種獨特的計算機芯片鋪設新的道路。這種芯片更快、能耗更低而且不會像其他芯片那樣容易發熱。

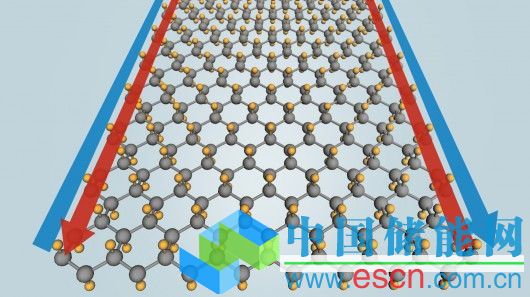

Stanene 是拓撲絕緣體的其中一種，拓撲絕緣體是一類只靠外側邊緣或表面導電的材料。當拓撲絕緣體只有一層原子的厚度時，它們的邊緣能完美導電，導電率達到 100%，迫使電子在定義通道上移動而沒有任何阻力。
斯坦福大學物理學教授張籌成（音，Shoucheng Zhang）帶領的該團隊回應說，他們已經研究了很多種其他的結構，后來都被證明是拓撲絕緣體。但是因為他們所稱的 Stanene 是第一種能夠在常溫下導電的拓撲絕緣體，所以這將會是一項偉大的發現。
該團隊稱，不僅如此，當添加氟原子到該原子結構中時，該材料也能在溫度高達 100 攝氏度時以 100% 的導電率導電。
與石墨烯相比，制造錫材料并測試其性能的主要挑戰在于它的厚度只有一個原子厚。但是科學家們克服這個困難后，它的應用將非常有趣。
張說：“一個 Stanene－氟層可以用于制造微處理器的內部電氣線路。這將大大降低能耗和計算機芯片發熱。它具備的性能已經超出了被看好的石墨烯。我們可以想象 Stanene 用于包括替代晶體管以硅材料為主的許多電路結構中?！?
