中國儲能網訊：華電產業園位于北京市豐臺區花鄉四合莊中關村科技園東區，園區內主要有商業辦公樓、四星級商務酒店、精品商務設施、人防地下室及附屬建筑等，產業園地上建筑面積約17萬平方米，地下建筑面積約8萬平方米，園區規劃見圖1。園區具有良好的熱、電、冷負荷條件，適合采用冷熱電聯產的分布式能源站作為能源供應方式。
1、能源站裝機配置
為了節約投資，并保證能源站的主機效率最大化，根據園區的冷、熱、電負荷需求及季節用能的變化規律，同時考慮機組年利用小時數，能源站主機裝機按照“欠匹配”、“以冷熱定電”的原則確定。根據能源站為園區提供冷、熱空調和生活熱水，同時提供電力供應的需求，能源站配置2臺3349千瓦燃氣內燃發電機組（GE顏巴赫JMS620）+2臺2907千瓦煙氣熱水溴化鋰機組（遠大BHE250X）+2臺3489千瓦溴化鋰直燃機組（雙良ZXQII-349）+2臺1784千瓦螺桿式水冷機組（頓漢布什）+1套1500千瓦冷塔供冷系統+35立方米生活熱水蓄熱系統。最大供冷能力為16360千瓦，供熱能力為11704千瓦，生活熱水供應能力為3500千瓦。
同時，華電產業園分布式能源系統方案根據北京地區氣候特點，在能量梯級利用、內燃發電機組和多能源互補技術的集成等方面尋求突破。工程采取光、氣互補冷熱電聯供技術，在華電產業園屋頂布置15千瓦光伏組件，光伏與內燃機發電形成互補，在白天用電高峰時，通過光伏發電做補充調峰。采用全工況和一體化控制技術，對光、氣發電進行合理運行方案控制。
2、工藝流程及布置

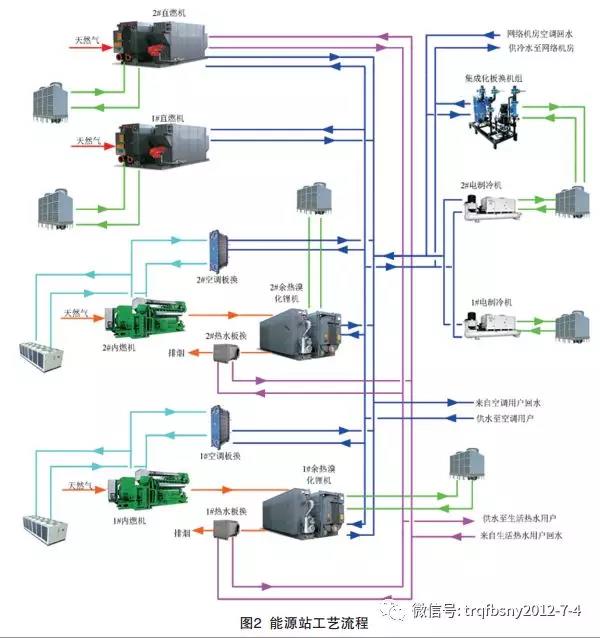

項目系統流程為：天然氣與空氣混合后進入內燃機發電機組先進行發電，內燃機產生的高溫煙氣及缸套水、高溫中冷水進入煙氣熱水混合型溴化鋰機組，夏季產生冷水、冬季產生熱水，進行供冷或供熱。當冷熱負荷的需求大于內燃機所能提供的基本負荷時，啟動輔助設備進行調峰。熱水負荷在各分用戶的分站內通過水-水換熱器進行換熱后提供，系統工藝流程如圖2所示，主要設備布置見圖3。
項目運行效果
1、系統運行模式
華電產業園分布式能源站自2014年2月初投入商業運行以來，截止2017年10月末，連續穩定運行3年8個月，系統供電安全可靠，冷熱供應運行穩定，并產生了可觀的經濟效益。華電產業園是新一代實用型分布式能源站的成功示范，系統主要運行模式如下：
1）供熱期（11月15日~第二年3月15日）
在冬季供熱季，采用內燃機發電機組+煙氣熱水溴化鋰機組+直燃機相聯合的供熱方式。冬季采暖由能源站提供熱媒熱水，供回水溫度為60/50攝氏度。此外，電制冷機作為冬季網絡機房的備用冷源；當室外溫度低于5攝氏度時啟動冷塔循環供冷系統。
2）供冷期（5月1日~9月15日）
在夏季制冷季，采用內燃機發電機組+煙氣熱水溴化鋰機組+直燃機相聯合供冷及供熱水的方
式。內燃機帶基本制冷負荷，并由內燃機的缸套水及中冷水或煙氣提供生活熱水負荷的用熱。夏季制冷由能源站提供符合制冷溫度要求的冷水，供回水溫度為7/14攝氏度。此外，電制冷機作為園區內白天冷負荷的調峰設備，并滿足網絡機房及酒店的夜間冷負荷需求。
3）過渡季（3月16日~4月30日、9月16日~11月14日）
在過渡季節，因存在生活熱水負荷，考慮運行1臺內燃機發電機組，并在額定工況下運行。此外，電制冷機滿足網絡機房及酒店冷負荷需求。
2、系統運行效果
華電產業園分布式能源站投入商業運行以來，系統運行穩定，投產后電力及空調冷熱、生活熱水供應良好。項目采用內燃機發電機組+溴化鋰機組的聯合供能方式，符合國家鼓勵發展分布式能源的政策，能源利用效率高，電力全部就地消納，具備孤網運行能力，滿足園區的全部電力需求，極大的降低了系統網損，提高了地區供電的可靠性。分布式能源站綜合能源利用率81.13%，節能率22.96%；滿足了園區總建筑面積25萬平方米的供能需求，其中，供冷的總建筑面積為19.24萬平方米，供熱的總建筑面積為18.02萬平方米。
華電產業園分布式能源站是第一個在國內實現了地產開發和能源配套自給，實現了樓宇型項目電力“發-輸-配-售”一體化平臺，榮獲“2014年度中國分布式能源優秀項目獎”。并依托國家“十二五”科技支撐研究課題，第一個在國內進行了太陽能光伏與燃氣分布式的集成應用，為多能源互補進行了示范。
項目特點
華電產業園分布式能源站是典型的樓宇式分布式能源項目，該項目實現了能源梯級利用，是一個先進的、節能的示范工程，具有很好社會經濟效益和環境效益，項目的技術特點總結如下：
1、能源綜合利用效率高。內燃機發電余熱首先經煙氣熱水溴化鋰機組利用，夏季供冷、冬季供熱，煙氣熱水溴化鋰機組出口煙氣經煙氣熱水板換熱從而進一步利用，全年能源綜合利用率81.13%，高于國家要求的70%。
2、采用了蓄能單元和冷塔供冷技術。生活熱水設置蓄熱水箱，提高能源站適應熱水負荷波動性的能力，并使煙氣余熱充分得到利用；網絡機房冬季供冷采用開式冷塔間接供冷系統，電制冷機僅作為供冷備用設備，節能效果十分顯著。間接供冷系統采用能源站的電制冷機冷卻塔，提高了能源站設備的利用率。
3、能源站發電采用“余電上網”方式。分布式能源發電與光伏發電互補，電力優先在產業園內就地消納，優先滿足園區的電力需求，行成了以天然氣為核心的微電網系統，是真正意義的分布式能源。
4、機房采用了有效的降噪措施。內燃機加降噪罩殼、進排風口設置消音裝置、隔聲門采用法國進口設備、能源站內屋頂和墻壁粘貼多空吸音板。能源站的降噪效果顯著，可成為類似項目的成功示范。
5、能源站布置極為緊湊。能源站采用地下布置，占地1415平方米，建筑面積1729平方米，占地指標0.21平方米/千瓦，比同類項目占地節省30%~50%。
6、節能環保。能源站每年一次能源節約量為2103噸（折合標煤），每年CO2減排量8308噸，隨著產業園入住率的提高，預計2020年，每年可節約一次能源2733噸（折合標煤），每年CO2減排量達10800噸，具有顯著的環境效益。
結語
華電產業園分布式能源站通過冷、熱、電三聯供等方式實現能源的梯級利用，符合國家發展高效供能系統的要求，是未來能源發展的主力方向之一；本能源站展現現代工業園區的綠色環保理念，集高效性、經濟性、可靠性和安全性于一體，而且分布式能源符合城市清潔低碳的戰略發展目標。“十三五”時期是全面落實首都城市戰略定位、深入實施京津冀協同發展戰略、加快建設國際一流、和諧宜居之都的關鍵時期，首都能源發展進入了一個新階段，而分布式能源系統為首都能源發展提供了科學的選擇。
