眾所周知，微電網是智能電網中配電系統和用電系統的重要組成部分，是配電網系統中新的網絡結構，是推動智能電網的發展的最重要的領域。近年來，由于分布式能源資源(DER[1])的數量增加提高，以及與各種資源的通信變得更加普及，配電網作為孤島或微電網分片運行成為現實。目前，微電網對電力公司現有的挑戰，來自保護、控制和調度等方面。
從我國所申請的專利看來，該領域的技術主要集中在微電網的控制系統和微電網的結構，其中較為典型的有：
上海交通大學申請的發明專利“基于多代理技術的微電網協調控制系統”提出了一種信息技術領域的基于多代理技術的微電網協調控制系統。該發明的元件代理模塊獨立控制微網中各底層元件運行，實現直接的分布式能源的控制、發電控制、儲能元件的控制和一些負荷的控制;微電網代理模塊針對微電網內部的調度運行，對代理進行管理;微電網代理模塊與上級電網代理模塊之間通過通訊協調解決各代理之間的任務劃分和共享資源的分配，上級電網代理模塊負責電力市場以及各代理間的協調調度，并綜合微電網代理信息做出重大決策。各代理模塊之間還保持一定量的數據通訊以更好的保證各自決策的合理性。此種結構與通信方式適應了微電網分布、復雜、靈活的特性?？梢蕴岣呶㈦娋W(wǎng)的安全穩定運行及發電效率。

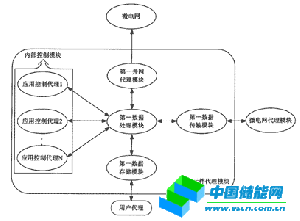

圖1：元件代理功能示意圖
電子科技大學申請的發明專利“微電網能量智能控制系統”提出了一種包含多種分布式電源的微型供用電系統。它是能夠利用預測信息對微電網進行控制的智能能量控制系統?？刂葡到y(tǒng)包括微電網系統和控制系統;所述微電網系統包括電源單元、儲能單元和負荷單元;所述控制系統包括信息采集系統和中央處理單元。中央處理單元包括：負荷預測模塊;微電網在線狀態估計模塊;間歇式電源能量預測、儲能單元能量預測模塊;微電網系統分析模塊;微電網多目標優化運行和綜合協調控制模塊。該微電網能量智能控制系統，能夠根據預測信息對微電網進行控制，實現微電網的智能化運行。

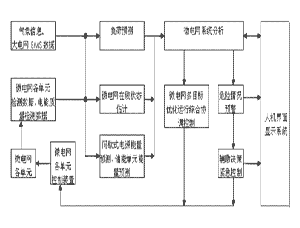

圖2：控制系統工作原理示意圖
清水建設株式會社和東京大學申請的發明專利“微電網系統的構筑方法”提出了一種微電網系統的構筑方法，用于構筑將包含多種類電源的分布式電源統一地控制運用的網絡，而對特定區域供給電力，該方法包括：測量所述特定區域的負荷變動，從而對所述負荷變動的數據進行頻率分析的步驟;基于所述多種類電源的各自的頻率響應特性而決定所述多種類電源的各個電源分別擔負的分擔頻率，并基于所述分擔頻率而將負荷變動的頻率分析結果分配給所述多種類電源的各個電源，以求對所述多種類電源要求的容量的步驟。
圖3：微電網系統的概略結構圖
1.微電網系統;2.燃?xì)鈾C(jī)(gas engine)A(電源);3.燃?xì)鈾C(jī)B(電源);4.鎳氫電池(電源);5.雙電荷層電容器(電源);6.控制部件;7.商用系統;8.設置開關;9.負荷;10.各個分布式電源。
