1、研究背景
隨著特高壓電網快速發展和電網運行的需要，國家電網公司將在“十三五”期間配套建設45臺大型調相機組（容量為300 Mvar）。其中，采用雙水內冷方式的調相機定子48槽，每相2分支；采用空冷方式的調相機定子72槽，每相3分支。
由于受大型汽輪發電機中性點側引出方式的限制，只能在發電機機端和中性點側裝設相電流互感器及完全縱差保護（能夠靈敏反應相間短路），而近年來由于分支開焊和匝間短路故障已造成多臺600 MW汽輪發電機嚴重?zé)龘p，因此必須重視大型調相機和汽輪發電機定子繞組匝間短路和分支開焊故障的保護問題。
基于“多回路分析法”的發電機主保護定量化及優化設計方法在水電領域得到了推廣應用，已對國內外110多座大中型水電站和抽水蓄能電站的發電機組進行了定子繞組內部故障的分析和主保護方案的定量化設計，為大型發電機主保護配置方案的科學制定開辟了新途徑。
本文針對大型調相機的定子繞組形式和故障特點，并結合以往工程運行實踐，對其內部故障特征及現有主保護配置方案（完全縱差+縱向零序電壓保護）的性能進行研究，明確其不足之處并提出改進措施，為后續工程提供借鑒。
2、雙水內冷/空冷調相機定子繞組內部故障特點的分析
通過對雙水內冷和空冷調相機定子繞組連接圖的分析（任兩線棒在槽內或端部交叉就認為存在同槽故障或端部交叉故障的可能），300 Mvar雙水內冷調相機（每相2分支）和空冷調相機（每相3分支）實際可能發生的內部短路如表1所示。

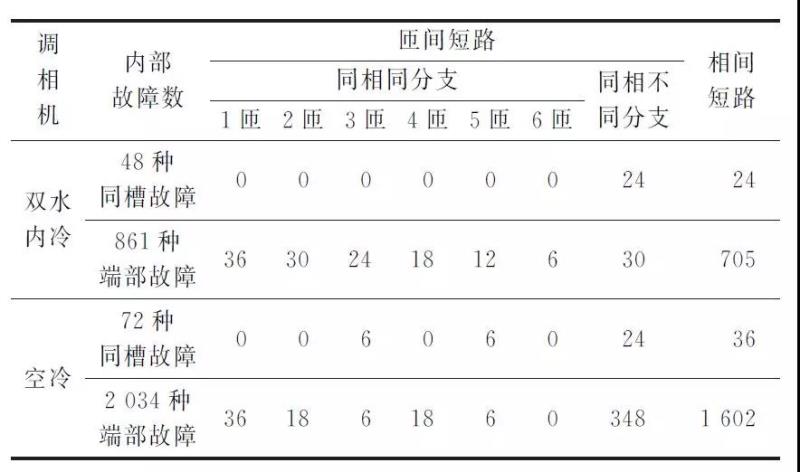

表1 雙水內冷/空冷調相機可能內部故障統計
從表1可以看出，大型調相機同槽和端部交叉故障中均存在匝間短路，若無相應的保護或保護性能不完善將嚴重威脅大型調相機和電網的運行安全。
3、大型調相機主保護配置傳統方案及縱向零序電壓保護性能分析
如圖1所示，現階段大型調相機中性點側只引出3個端子，只能裝設相電流互感器（TA），如果僅配置完全縱差保護，由于其不反應匝間短路和分支開焊故障，所以對于雙水內冷調相機（a=2，a為每相分支數）實際可能發生的909種內部短路故障，保護死區高達19.8%；對于空冷調相機（a=3）實際可能發生的2 106種內部短路故障，保護死區高達22.2%。
圖1 基于傳統電磁型TA的大型調相機主保護配置方案
通過增設圖1所示全絕緣的專用電壓互感器（其一次繞組中性點與發電機中性點通過電纜連接），并裝設縱向零序電壓保護（反應發電機機端三相對中性點電壓的不平衡），其不能動作的故障類型既有部分匝間短路，也有部分相間短路，還不能靈敏反應最近幾年頻繁發生的分支開焊故障。
運用“多回路分析法”，對雙水內冷調相機并網空載運行方式下909種同槽和端部交叉短路故障進行了仿真計算，求出各相電壓的大小和相位以及縱向3U0的大小，并對縱向3U0（二次值）的分布范圍進行分析（如表2所示），進一步明確其不能動作的故障類型（除了上述分支開焊故障，還包括部分匝間和相間短路），為該保護定值的整定和大型調相機保護性能的完善奠定基礎。

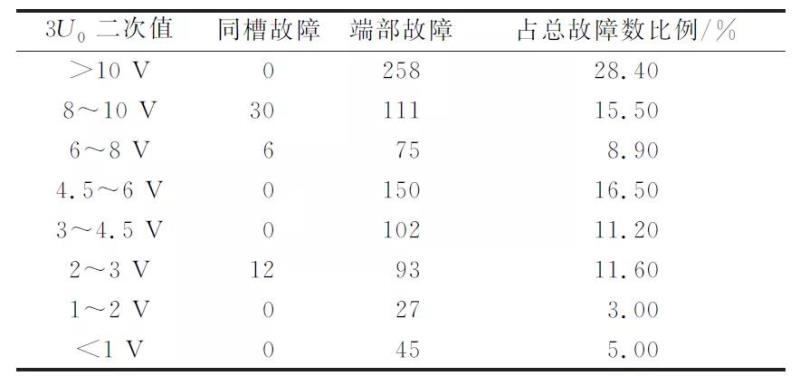

表2 雙水內冷調相機909種內部故障時縱向3U0的大小及分布情況
運用兼顧區外故障時的防誤動，縱向3U0保護的動作定值一般整定為3 V（二次值），則對表2中3U0保護不能動作的故障類型（對應二次值在0~4.5 V之間）進一步分析如圖2所示。

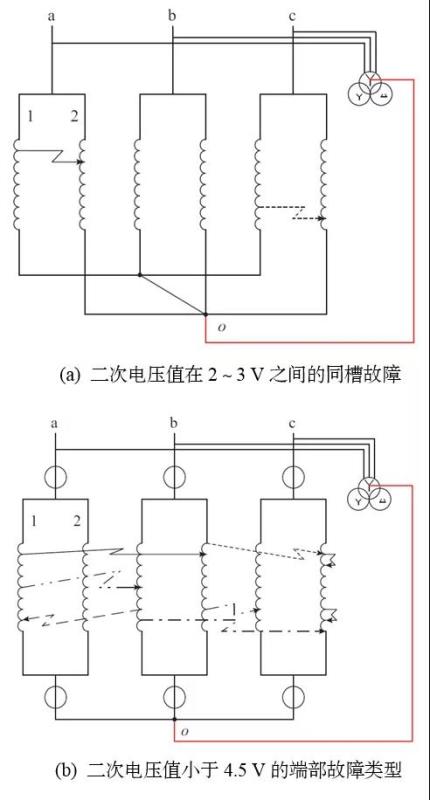

圖2 縱向零序電壓保護不能動作故障類型
綜上所述，縱向零序電壓保護不能動作的故障類型除了小匝數同相同分支匝間短路（短路匝數為1匝，對應的短路匝比為12.5%）和相同（或相近）電位點的同相不同分支匝間短路外，絕大部分為不同相但同編號分支間發生的相間短路或不同相且異編號分支間發生的相間短路，兩短路點距中性點位置相同或相差1至2匝。
4、大型調相機主保護優化設計研究
已有的研究工作表明，大型調相機新型中性點引出方式仍涉及中性點側電路或水路的重新布置，為減輕電機設計制造難度，如圖3所示，在調相機每相2個分支上裝設柔性光學電流互感器（已得到工程實踐的檢驗/見圖4），通過增設完全裂相橫差保護（a=2）或不完全裂相橫差保護（a=3）來實現匝間故障保護，其保護性能已在水電領域得到驗證，并且大型調相機不存在小短路匝比（短路匝數/每分支線圈數<5%）的匝間短路，因?yàn)樗糠种е挥?個線圈，即使短路1匝，對應的短路匝比已達12.5%。
基于光學互感器的裂相橫差保護將具有優異的動作性能——對于雙水內冷調相機，圖3(a)所示主保護配置方案沒有保護死區；對于空冷調相機，圖3(b)所示主保護配置方案不能動作故障只有12種機端附近的同相不同分支匝間短路。

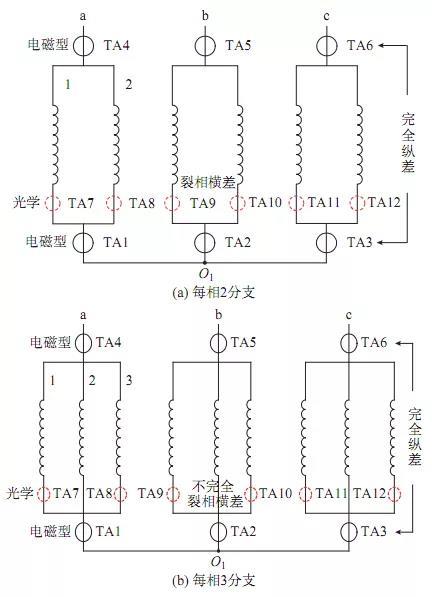

圖3 基于光學分支TA的大型調相機主保護配置方案
光學分支電流互感器的二次光纜隨發電機測溫元件的二次電纜引出至發電機外（已得到電機制造廠家的認可），其裝設對發電機設計制造影響小。
為積累運行經驗，圖3中基于光學分支電流互感器的完全裂相橫差或不完全裂相橫差保護可在調相機投運初期動作于報警，基于傳統電磁型電流互感器的完全縱差保護則動作于跳閘。
圖4 柔性光學電流互感器用于發電機保護實例
柔性光學電流互感器溫度漂移和振動敏感性問題的解決，為其在發電機上的應用奠定了堅實的基礎；基于柔性光學電流互感器的發電機差動保護已在沙河抽蓄電站（50 MW/2013年）、諫壁火電廠（300 MW/2015年）和觀音巖水電站（600 MW/2015年）投運，運行情況良好，經歷了區外故障的考驗。
5、結語
1）大型調相機（300 Mvar）存在匝間短路的可能，不裝設匝間短路保護將給發電機和電網的安全運行帶來嚴重隱患。
2）通過對不同冷卻方式調相機實際可能發生內部故障的仿真分析，明確現有主保護配置方案（完全縱差+縱向零序電壓保護）存在較大的保護死區，并進一步確認縱向零序電壓保護不能動作的故障類型。
3）基于柔性光學電流互感器的裂相橫差保護將徹底改變大型調相機和汽輪發電機無完善定子繞組匝間故障保護的現狀，且對發電機設計制造影響小，建議先在小型空冷汽輪發電機（譬如垃圾焚燒發電機）上投入應用。
