科普:什么是宏基站、分布式基站、SDR基站、直放站

作者:中國儲能網新聞中心 來源:5G濾波器天線等通信設備無源器件公眾號 發布時間:2020-02-19 瀏覽:

基站即公用移動通信基站,是無線電臺站的一種形式,是指在一定的無線電覆蓋區中,通過移動通信交換中心,與移動電話終端之間進行信息傳遞的無線電收發信電臺。

如果我們不是系統工程師,那么有些名字還是經?;煜?,現在我們就來科普一下基站相關的知識。

那么什么是宏基站、分布式基站、SDR基站、直放站呢?

宏基站

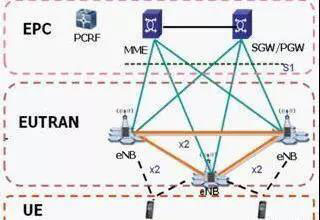

宏基站是指通信運營商的無線信號發射基站,宏基站覆蓋距離大,一般在35Km,適用于郊區話務量比較分散的地區,全向覆蓋,功率較大,微基站多用于城市內,覆蓋距離小,一般1-2km,定向覆蓋,微微型基站多用于市區熱點補盲覆蓋,一般發射功率很小,覆蓋距離500m或更小。

宏站的設備功率一般為4-10W,換算成無線信號比值就是36-40dBm,加上基站覆蓋天線的增益20dBi就是56-60dBm。如果就這樣的功率照射在人的身上誰都受不了,準保成烤肉。但是在我們生活的范圍中有很多的空氣、塵埃、各種聲音和各種各樣的物體,他們可以阻擋掉很多的電磁輻射,所以當大功率的電磁波從基站天線發射出來后到我們的身邊的時候已經變得很弱。

分布式基站

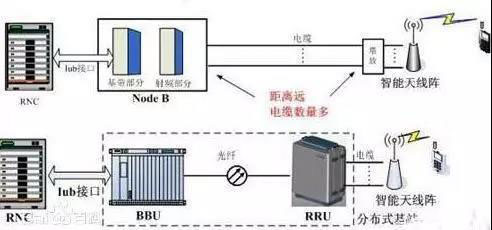

分布式基站是新一代用于完成網絡覆蓋的現代化產品。其特點主要是將射頻處理單元和傳統宏基站基帶處理單元分離的同時又通過光纖連接,分布式基站結構的核心概念就是把傳統宏基站基帶處理單元(BBU)和射頻處理單元(RRU)分離,二者通過光纖相連。在網絡部署時,將基帶處理單元與核心網、無線網絡控制設備集中在機房?jī)?nèi),通過光纖與規劃站點上部署的射頻拉遠單元進行連接,完成網絡覆蓋,從而降低建設維護成本、提高效率。

分布式基站把傳統的宏基站設備按照功能劃分為兩個功能模塊,其中把基站的基帶、主控、傳輸、時鐘等功能集成在一個稱為基帶單元BBU (Base Band Unit)的模塊上,基帶單元體積小、安裝位置非常靈活;把收發信機、功放等中射頻集成在另外一個稱為遠端射頻模塊上,射頻單元RRU (Remote Radio Unit)安裝在天線端。射頻單元與基帶單元之間通過光纖連接,形成全新的分布式基站解決方案。

SDR基站

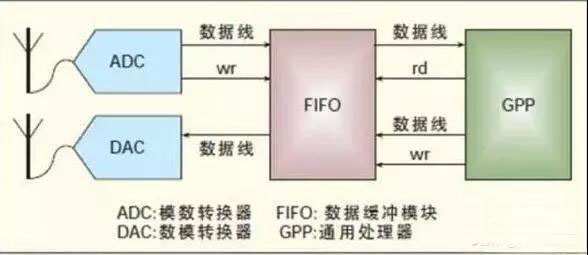

SDR(Software Defination Radio)即“軟件定義無線電”,是一種無線廣播通信技術,更確切的說是一種設計方法或設計理念。具體而言,SDR是指基于軟件定義的無線通信協議而不是經過專用硬件實現。目前存在3 種主流SDR 硬件平臺結構:基于GPP 的SDR 結構、基于現場可編程門陣列(FPGA)的SDR(Non- GPP)結構、基于GPP +FPGA/SDP 的混合SDR 結構。其中基于GPP的SDR結構如下:

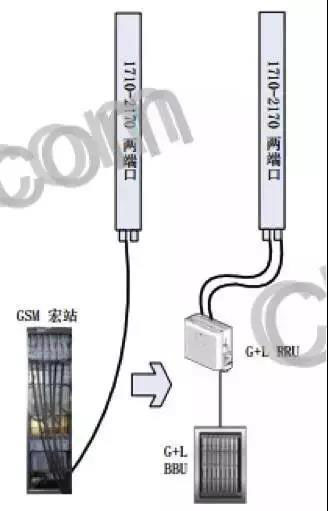

SDR基站是基于SDR理念設計和開發的基站系統,其最大特點是其射頻單元具備可編程和重新定義的能力,能夠?qū)崿F(xiàn)頻譜的智能分配和多種網絡模式的支持,即能夠在同一平臺設備上實現不同網絡模式的技術,如下圖所示,在同一套設備上實現GSM+LTE網絡。

直放站

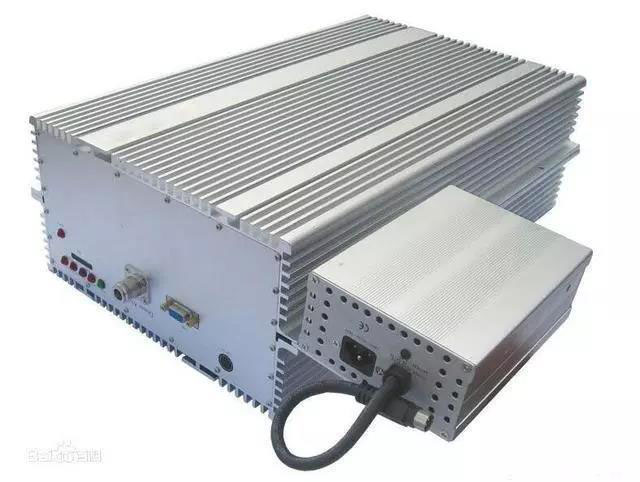

直放站:直放站由天線、射頻雙工器、低噪聲放大器、混頻器、電調衰減器、濾波器、功率放大器等元器件或模塊組成,包括上、下行兩種放大鏈路。

其工作的基本原理是:用前向天線(施主天線)將基站的下行信號接收進直放機,通過低噪放大器將有用信號放大,抑制信號中的噪聲信號,提高信噪比(S/N);再經下變頻至中頻信號,經濾波器濾波,中頻放大,再移頻上變頻至射頻,經功率放大器放大,由后向天線(重發天線)發射到移動臺;同時利用后向天線接收移動臺上行信號,沿相反的路徑由上行放大鏈路處理:即經過低噪放大器、下變頻器、濾波器、中放、上變頻器、功率放大器再發射到基站。從而達到基站與移動臺的雙向通信。

直放站是一種無線信號中繼產品,衡量直放站好壞的指標主要有,智能化程度(如遠程監控等)、低IP3(無委規定小于-36dBm)、低噪聲系數(NF)、整機可靠性、良好的技術服務等。

直放站(RP repeater)是連接網絡線路的一種裝置,常用于兩個網絡節點之間物理信號的雙向轉發工作。

中繼器

中繼器是最簡單的網絡互聯設備,主要完成物理層的功能,負責在兩個節點的物理層上按位傳遞信息,完成信號的復制、調整和放大功能,以此來延長網絡的長度。由于存在損耗,在線路上傳輸?shù)男盘?hào)功率會逐漸衰減,衰減到一定程度時將造成信號失真,因此會導致接收錯誤。

中繼器就是為解決這一問題而設計的。

它完成物理線路的連接,對衰減的信號進行放大,保持與原數據相同。常用的直放站有手機信號直放站、手機信號放大器等,以蜂信通手機信號放大器為例,是指在無線通信傳輸過程中起到信號增強的一種無線電發射中轉設備,其基本功能就是一個射頻信號功率增強器。

在下行鏈路中,由施主天線現有的覆蓋區域中拾取信號。通過帶通濾波器對帶通外的信號進行極好的隔離,將濾波的信號經功放放大后再次發射到待覆蓋區域。在上行鏈接路徑中,覆蓋區域內的移動臺手機的信號以同樣的工作方式由上行放大鏈路處理后發射到相應基站,從而達到基地站與手機的信號傳遞。

使用直放站作為實現“小容量、大覆蓋”目標的必要手段之一,主要是由于使用直放站一是在不增加基站數量的前提下保證網絡覆蓋,二是其造價遠遠低于有同樣效果的微蜂窩系統。直放站是解決通信網絡延伸覆蓋能力的一種優選方案。

它與基站相比有結構簡單、投資較少和安裝方便等優點,可廣泛用于難于覆蓋的盲區和弱區,如商場、賓館、機場、碼頭、車站、體育館、娛樂廳、地鐵、隧道、高速公路、海島等各種場所,提高通信質量,解決掉話等問題。

移動通信直放站的構成因種類而異。

(1) 無線直放機

下行從基站接收信號,經放大后向用戶方向覆蓋;上行從用戶接收信號,經放大后發送給基站。為了限帶,加有帶通濾波器。

(2) 選頻式直放站

為了選頻,將上、下行頻率下變頻為中頻,進行選頻限帶處理后,再上變頻恢復上、下行頻率。

(3) 光纖傳輸直放站

將收到的信號,經光電變換變成光信號,傳輸后又經電光變換恢復電信號再發出。

(4) 移頻傳輸直放站

將收到的頻率上變頻為微波,傳輸后再下變頻為原先收到的頻率,放大后發送出去。

(5) 室內直放站

室內直放站是一種簡易型的設備,其要求與室外型機是不一樣的。移動通信直放站的構成因種類而異。
