隨著經濟、社會的不斷發展，對能源清潔性、高效性的要求愈發突出，人類對地球環境的透支不可持續，提示調整能源結構已刻不容緩。氫氣以其來源廣、熱值高、零污染等特點，長期以來一直被認為是最具發展?jié)摿Φ那鍧嵞茉粗唬瑲淠芤渤蔀檎{(diào)整能源結構的重要途徑，其中，氫燃料電池車是目前氫能的重要應用領域。
工業行業中氫氣的來源歲月漫長
將工業副產氫氣作為燃料電池的氫源，有利于解決燃料氫氣的成本和大規模儲運問題。
我國已經連續多年成為全球氫氣產量最大的國家，目前國內主要?dú)錃鈦?lái)源是煤制氫、天然氣和甲醇重整制氫、工業副產氫和電解水制氫，其中，電解水制氫的氫氣品質最好，但成本也是最高的。
其中，工業副產氫是產品生產過程的副產物，因副產氫純度較低、成分復雜，目前通常只有燃燒等低效利用途徑，甚至直接送到火炬排空。這類氫氣廣泛存在于焦化、氯堿、丙烷脫氫（PDH）和輕烴裂解等行業，成本低廉、不會產生額外碳排放且在全國各地均有分布，將這一類氫氣作為燃料電池的氫源，有利于解決燃料氫氣的成本和大規模儲運問題，真正做到變廢為寶。
以焦?fàn)t煉焦行業為例，2019年全國焦炭產量為4.71億噸，副產氫氣可達到980萬噸，而百萬輛燃料電池汽車耗氫量不過60萬噸/年，潛力巨大。
獲取燃料氫氣的技術難點
99.999%的工業高純氫都很難達到燃料氫氣對于微量雜質的要求。
在燃料電池用氫氣的應用上，與普通工業行業的氫氣標準GB∕T 3634.2-2011有很大不同。如下圖（圖1-1）中GB/T 37244-2018《質子交換膜燃料電池汽車用燃料 氫氣》，在氫氣純度上，99.99%的高純氫氣可滿足燃料氫氣99.97%的要求，但難點在于氫氣中的微量雜質，尤其是CO≦0.2ppm是99.99%的工業純氫甚至99.999%的工業高純氫都難以達到的。工業氫氣關注氫氣純度，而燃料氫氣關注特定雜質含量。
圖1-1 GB/T 37244-2018《質子交換膜燃料電池汽車用燃料 氫氣》
對于燃料氫氣，CO是氫氣所含雜質中處理難度最大的。以目前工業氫氣提純上普遍采用的變壓吸附提氫（PSA）吸附劑5A分子篩為例，通過以下等溫吸附線（圖1-2）可以看出，對CO和N2的吸附量不管是在高分壓下還是在燃料氫氣除雜所關注的低分壓下，兩者的分離比約2.5，差別不大，可以理解為吸附劑對兩者的脫除能力相近，但是微量CO會導致燃料電池催化劑Pt的中毒失活，而如N2和Ar等惰性氣體則不會對燃料電池造成損壞，在燃料氫氣的標準中也可以看出，對兩者的含量限定相差了500倍。

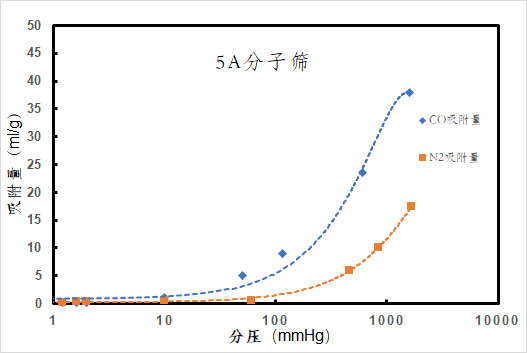

圖1-2 5A分子篩在25℃下吸附等溫線
很明顯，在燃料氫氣的應用上，微量CO分離是傳統變壓吸附提氫的“短板”，要想達到CO≦0.2ppm的要求，就需要同時將燃料氫氣中含量要求不高的N2和Ar等雜質一并脫除至很低的水平，結果就是損失了收率導致燃料氫氣成本升高，同時還難以解決原料氣組分波動和吸附劑長期運行性能下降所導致的燃料氫氣品質不穩定的潛在風險。
對此，最有效的方法就是跳出傳統變壓吸附提氫的工藝限制，采用專有的方法來解決燃料氫氣中CO除雜的難題，這也正是衣寶廉院士在2019全球燃料電池汽車產業論壇上指出的觀點，燃料氫氣中的CO問題，需要專門的裝置來做專門的處理。
為此，佳安氫源自主研發了采用“模塊化定向除雜（MDP）”技術的MDP燃料氫氣除雜裝置，包含凈化、脫硫、脫氧、變壓提氫、變溫除雜等模塊，根據原料氣中雜質組分和含量不同以及產品氣的要求不同，選取不同的模塊，針對性的實現經濟可靠的氫氣提取，其中的變溫除雜模塊，完全不同于傳統的變壓提氫工藝和吸附劑，采用我公司特有的JA-01型吸附劑，結合變溫除雜工藝，專門針對燃料氫氣中CO除雜的難題，可經濟的將氫氣中的CO脫除至0.1ppm以下，穩定、可靠的保證了燃料氫氣的品質。
在下文中將對比直接采用傳統變壓吸附提氫技術方案，和采用MDP燃料氫氣除雜裝置變壓提氫模塊和變溫除雜模塊組合方案的經濟性。
制取燃料氫氣的經濟性分析
原料氣的組分如圖1-3，壓力為2.2MPa，溫度25℃，是目前化工行業中常見的原料氣條件，價格約0.9元/Nm3，年滿負荷運行時間8400小時，產品氣要求滿足GB/T 37244-2018《質子交換膜燃料電池汽車用燃料 氫氣》，產品氣量為1000Nm3/h（約2143kg/天）。
圖1-3 原料氣組分情況
以下兩種方案的對比，體現了模塊化除雜技術的優越性。
方案1：僅采用傳統PSA工藝，為穩定滿足產品氫氣中CO<0.2ppm的要求，產品氫氣的純度需達到99.999%-99.9999%，總體收率約81%，需要原料氣量為1501Nm3/h，對應原料氣成本1134.61萬元，計入年設備折舊、運維和公用工程消耗后，每公斤燃料氫氣成本15.34元。
方案2：采用“模塊化定向除雜（MDP）”技術的MDP燃料氫氣除雜裝置的變壓提氫模塊和變溫除雜模塊組合，產品氣滿足GB/T 37244-2018《質子交換膜燃料電池汽車用燃料 氫氣》要求，收率提高到85%，需要原料氣量為1430Nm3/h，對應的原料氣成本為1081.22萬元，計入年設備折舊、運維和公用工程消耗后，每公斤燃料氫氣成本僅14.90元。
對比可知，采用了“模塊化定向除雜（MDP）”技術的MDP燃料氫氣除雜裝置的變壓提氫模塊和變溫除雜模塊組合的方案二，不但為用戶降低了生產成本，從而降低了產品燃料氫氣的成本，還通過專有技術，解決了由于原料氣組分波動和吸附劑長期運行性能下降所導致的燃料氫氣品質不穩定的潛在問題，可為燃料電池汽車的商業化運行提供經濟、穩定、可靠的燃料氫氣。
