中國儲能網訊：2019年10月11-12日，第六屆儲能技術在分布式能源與微電網中應用高層研討會”在深圳召開。來自科研機構、設計院、新能源發電企業、電力公司、系統集成商、電池制造企業、電氣元器件企業、新能源制造企業、項目承包商、投融資機構等500余人參加了本次會議。
在會上，深圳市永聯科技股份有限公司副總經理?xiàng)罨堇し窒砹酥黝}報告《永聯科技電池梯次利用儲能技術介紹》，以下為報告實錄：
楊惠坤：大家下午好！我的報告分四個部分：一是動力電池梯次利用的必要性；二是永聯科技梯次電池儲能應用的思路；三是梯次電池儲能技術方案介紹；四是儲能應用案例。
動力電池梯次利用的必要性：動力電池退下來的數量越來越多，我從網上引用一些公開的數據，數據表明梯次電池的數量，從2020年26GWH逐年遞增，2025年達到134GWH。
主流的動力電池種類主要是三元和磷酸鐵鋰，經過我們的實驗測試，磷酸鐵鋰電池適合用作梯級儲能系統，磷酸鐵鋰在車上使用之后，進行小電流充放電，可以做到2000次。
三元鋰電池作梯次儲能應用的效果會差一些，實驗數據還沒有出來。
隨著現在對電池安全性的要求越來越高，磷酸鐵鋰的應用比例在增加，對應退下來的磷酸鐵鋰也會逐年增加。
按照網上披露的數據，儲能系統如果造價做到1元/WH，即一度電1000人民幣的話，12.4的市場規?？梢宰龅?20億的規模，在未來幾年達到百億級的市場規模。
梯次電池越來越多，面臨著環保等多方面的問題，政府方面做了很多努力，推出了很多配套政策，包括激勵的政策，這里羅列了一些比較關鍵的政策。
特別是2018年、2017年相關的政策密集發布，和電池回收、梯次利用相關。梯次電池有了、政策也支持，應用在哪里？我們也在思考。這里我們提兩個應用場景，一是在新能源的消納，針對風電、光伏發電作為補充，保守估計有120GW的。二是梯次電池儲能系統成本比新電池儲能系統有一些優勢，大規模的削峰填谷、容改需、應急電源可以找到一些細分的應用。
梯次利用可以把電池剩余價值發揮出來，電動汽車中用得差不多我們可以在儲能系統里接著用，用到不能用為止，相當于降低電池的成本。環保方面來看，電池充分利用可以減少電池的污染，環保方面也起了一些積極作用。
永聯科技在研究梯次電池應用的思路：1）方案一，退役下來的動力電池，無法再利用或者經濟性非常差的電池，直接把電池拿去碾碎，做元素級回收，把有價值的金屬材料提煉出來。2）方案二，把整個模組拆下來，拆掉電芯，拆完電芯再分組，組裝成模組、電池簇，采用這種做法可以對電池比較有效的重新組組串電池，但是人工成本和設備和電能損耗，整個成本是比較高的，很難達到經濟性的效果。3）方案三，不把整個電池包拆得太散，電池模組為單位，再進行簡單的篩選，挑出指標比較好的電池進行梯次利用，減少了對單體的分組分容，降低的拆裝、組裝的成本，可以減少梯次利用的成本。4）方案四，整車的電池拿下來，對電池進行檢測，篩選出質量比較好的直接使用，這種方式相對來說是成本更優的方案。我們通過項目驗證，方案三，方案四的梯次電池利用方式經濟性會好一些。
電源拓?fù)浼軜?gòu)采用兩級結構，類似于集散式光伏逆變器的做法，每個電池包經過篩選重新組裝出來的電池，通過雙向的DC/DC，連接到直流母線，經過雙向的AC/DC連接到電網，通過這種方式可以作得很靈活，針對每個電池簇獨立進行充放電管理，每個電池簇BMS管理的電池單體數量有限，需要的通信的數據鏈比較少，DC/DC只管一個電池簇。同時考慮到應用的問題，梯次電池的穩定性不如新電池，出故障的可能性大一點，一旦檢測到電池簇有風險或是有故障可以及時放開，單獨的維護。
永聯科技梯次電池解決方案在PCS和電網之間接入了并離網切換開關柜，可以做到儲能微電網系統無縫隙進行并網和離網切換，離網運行時多臺逆變器自動均衡充放電功率。
梯次電池通過DC/DC連接到直流母線，同時可以將直流輸入直流輸出充電樁連接到直流母線，連接光伏MPPT控制器輸出到直流母線，構成直流、交流混合式微電網系統。實現削峰填谷、容改需、應急電源，光伏發電、電池梯次利用等多重收益。
這是公交巴士充電站梯次電池儲能項目的基本情況，采用集裝箱式儲能系統，整個配置是0.5MW/1MWH，基本配置包括一臺500KW雙向AD/DC，及10臺30KW雙向DCDC，每臺DC/DC連接到一個100KWH梯次電池簇，用來解決大規模的削峰填谷和應急電源，系統可以并風運行也可以離網運行，無人值守。
這是電池倉的情況，電池需要由空調進行制冷，電池采用公交巴士退役的梯次電池，電池簇先拆成一個一個模組，經過檢驗測試，再重新組裝成電池簇。和電池配套連接的DC/DC柜，一個柜子里放若干個DC/DC，每個DC/DC的高壓側和低壓側都有串并器，方便維護。
大功率雙向AC/DC，加入虛擬工作機的方式，支持并網、離網工作模式?？紤]到應用場合三相不平衡，加入三相不平衡的算法，配合并離網切換柜，可以做到零間斷切換。
這是配套的BMS、EMS，EMS主要是完成對設備的實時監控、管理、保護，同時進行能量調度的策略，和云平臺進行通信。

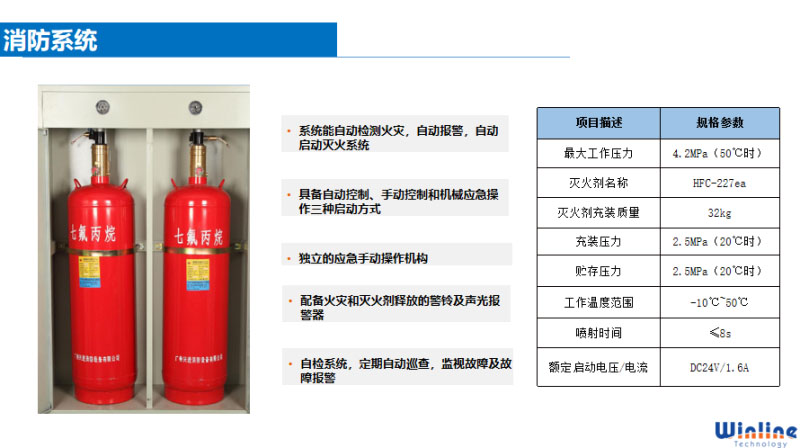

這是消防系統。
空調制冷的時候保持電池在可以接受，相對來說耗電比較小的運行狀態。

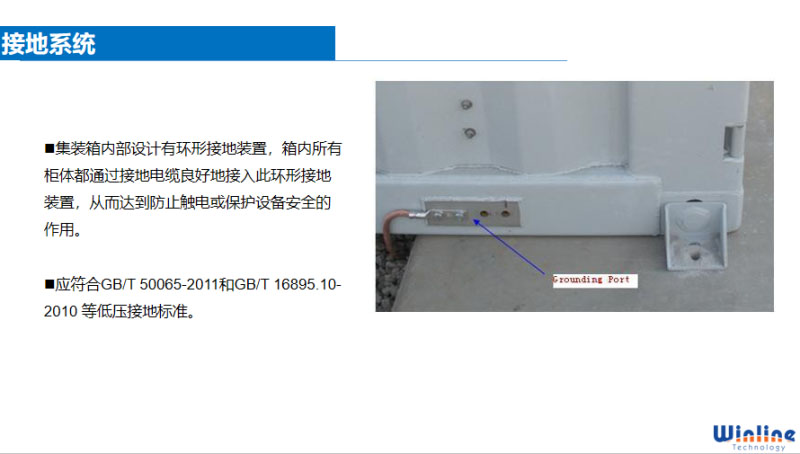

接地系統。
整體構成批量應用的電池集裝箱，可以大量使用退役下來的電池，梯次電池充分應用起來，利用峰谷電價，削減廠區用電成本，應急供電，無功補償功能，改善廠區用電質量，充當應急電源。

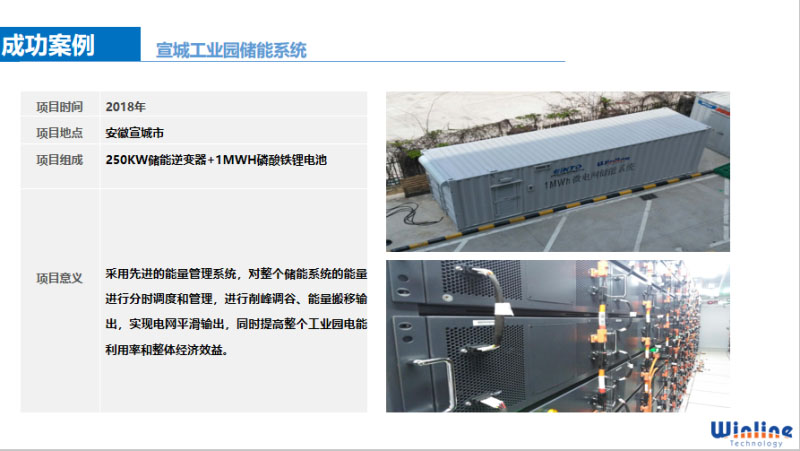

這是我們比較有代表性的應用，采用磷酸鐵鋰電池的工業園區應用。
一個集裝箱最多的時候裝四五十臺乘用車的電量。
這是不間斷、應急電源的使用。
我的分享就到這里，謝謝大家！
