中國儲能網訊：2019年10月11-12日，第六屆儲能技術在分布式能源與微電網中應用高層研討會”在深圳召開。來自科研機構、設計院、新能源發電企業、電力公司、系統集成商、電池制造企業、電氣元器件企業、新能源制造企業、項目承包商、投融資機構等500余人參加了本次會議。
在會上，廣東省電力設計研究院有限公司儲能技術中心主任楚攀博士分享了主題報告《混合儲能技術在清潔電力系統中的應用》，以下為報告實錄：
楚攀：感謝大家堅持到最后，作為壓軸報告，我與大家分享一下對儲能調頻市場的理解和對未來市場發展趨勢的判斷。

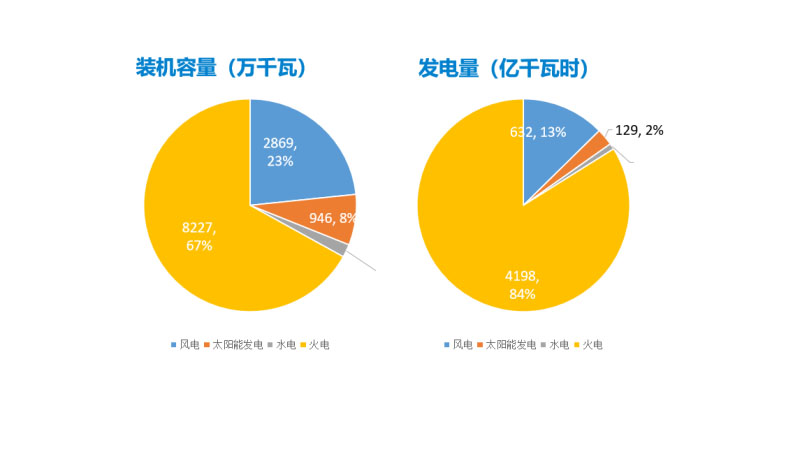

這是一個內蒙古地區的項目，基本的項目信息見PPT，我們來看一下本地的電源結構和負荷情況，裝機容量里大概有23%的是風電，8%是太陽能，區域電網的負荷中有40%由可再生能源提供，因此電網的波動性比較大，對儲能調峰\調頻的需求也很大。同時，由于本地的負荷不高，需求也不大，導致本地的調節能力有限，進一步增加了調峰調頻的難度?；诖耍瑑?chǔ)能聯合火電廠機組進行調頻會有較好的發展前景，甚至在一些深度調峰的應用領域，也有較大的發展空間。

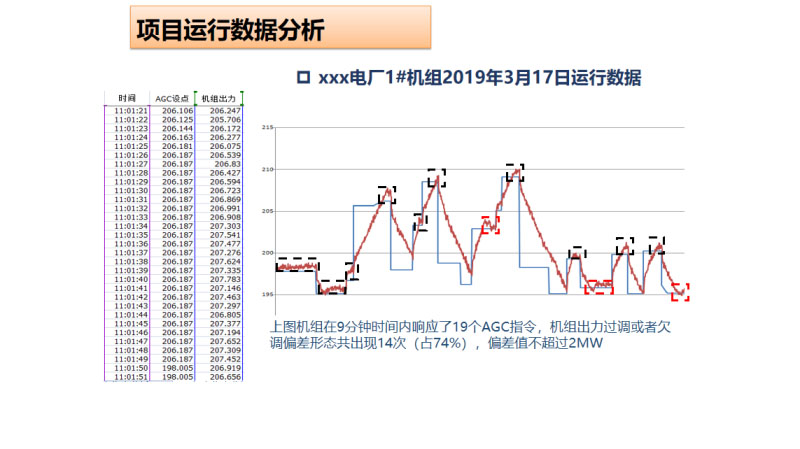

根據火電機組的基本運行數可以看到，在9分鐘內響應了19個AGC的指令，機組出力過調或者欠調的偏差形態出現概率為14%，絕對偏差值不超過2MW，這種頻次高，絕對值小的調頻信號，也是未來廣東市場的發展趨勢。目前廣東省的可再生能源的裝機容量和可再生能源的發電量，是在逐漸增加，雖然還沒有增加北方區域的高比例情況，但也照著這個趨勢在發展。未來廣東省的調峰調頻特性將和蒙西區域的現在的特性非常接近，蒙西區域的現狀就是廣東電網的未來。

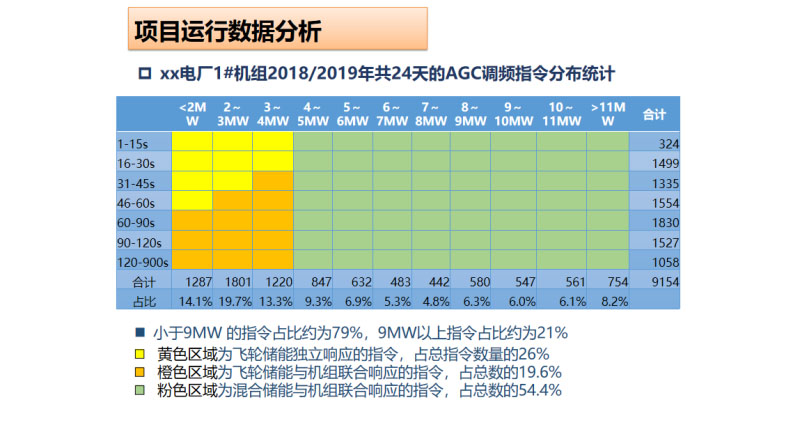

基于數據，我們做了一些深入的統計分析，小于9MW的指令大概有79%，9MW以上的有21%，不同的顏色代表不同的技術區域。黃色區域單獨采用飛輪儲能的技術，占總指令數量的26%。橙色區域使用飛輪儲能與機組聯合響應的調節指令，占總數19.6%，大家不要小看火電機組和燃?xì)鈾C(jī)組的能力，在自身的基礎上再疊加混合儲能系統，最后的調節性能更好。有一些火電廠，做了儲能調頻的技術改造，但K值提高并不多，原因是機組不夠優化。粉色區域?yàn)榛旌蟽?chǔ)能與機組聯合響應的指令，占總指令數的54.4%。
針對指令的大小和時長，研究了其分布情況，小于4MW的指令是最多的，這也是廣東省未來的調頻市場要面臨的情況，目前廣東市場的特點是中等程度的指令比較多，未來隨著可再生能源的比例不斷提升，其指令特性會與蒙西區域的教接近。
從項目的數據來分析，AGC的指令深度來看，小于9MW的有79%，小于4MW的有接近45.6%，9MW-11MW的指令占12%，雖然只占12%，但貢獻率超過了40%。
廣東市場的情況，長指令比較多一些，這也造成目前廣東市場內聯合調頻對電池的要求比較高，在大指令下，磷酸鐵鋰儲能系統就經常大倍率充放電，在這樣的使用場景下，別說三年，很可能兩年都撐不到，這也是我們廣東院一直推廣混合儲能方案的原因。
這個電廠找廣東院之前，先做了純粹的電化學儲能調頻解決方案，沒有考慮鋰電池的壽命影響，也沒有考慮指令的分布性，由于9MW到11MW的收益占比大，此前的方案，并沒有解決純電化學儲能系統存在的安全隱患。關注新聞的朋友知道，2018年國外僅是韓國一年大概有20多起儲能項目的著火甚至爆炸的事故。
使用混合儲能方案以后，將飛輪儲能和磷酸鐵鋰按一定配比組成混合儲能系統，由整體的儲能控制系統進行實時的監測及控制，按照一定的運行策略去調用飛輪出力或者是飛輪與鋰電池聯合出力，這樣的情況下既能發揮鋰電池能量大的優勢，也可以發揮飛輪系統功率高，壽命長的優勢，可以進一步提高調頻精度?；陲w輪儲能的原理，飛輪釋放的電量和能量和轉速是嚴格的正比關系，通過轉速可以進行精確的控制。但磷酸鐵鋰電化學儲能系統的SOC的測量經常不準，經過長期的運行以后，一些模型比如開路電壓的模型、積分模型等、不進行校準的話，SOC偏差比較大，隨著時間的進展，SOC的準確度會越來越低，但飛輪儲能不存在這個問題。

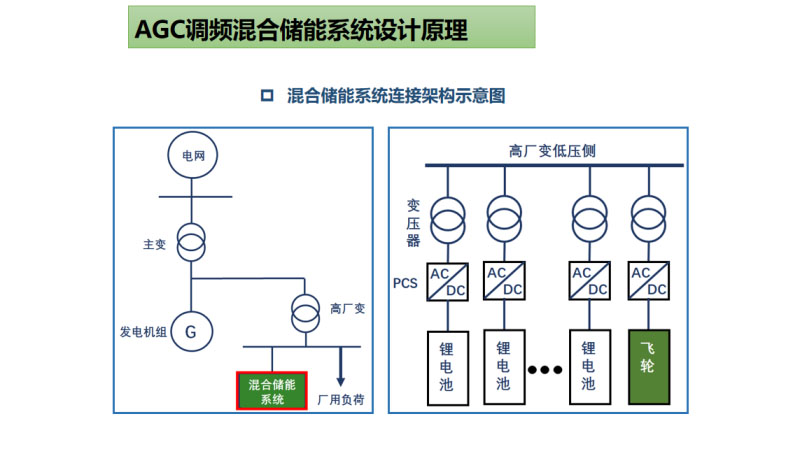

這是一個混合儲能系統的框架圖，也是一個原理圖，供大家參考。
鋰電池配置了9MW/4.5MWh，功率上是13MW。指令的分布前面業介紹過了，我說一下最后一條，配置飛輪儲能可以起到什么樣的優勢，調節偏差縮小三倍左右，調頻的精度提高0.3，整體的收益提高15%以上。

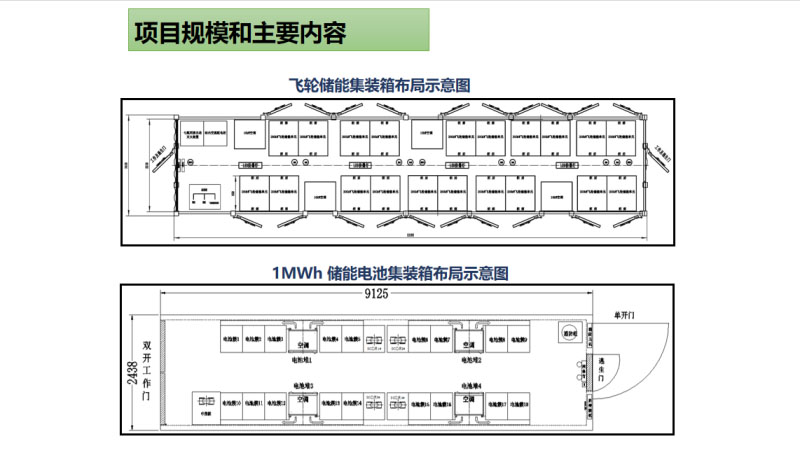

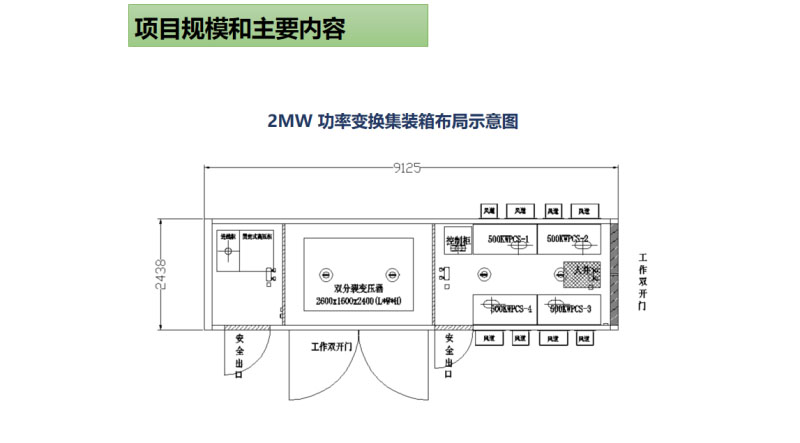

項目建設的主要內容大概過一下，每個項目都大同小異，這是集裝箱的布置圖（見PPT），這是布置圖（見PPT），這是兩個儲能系統的接線方案，電廠側要改造的地方。

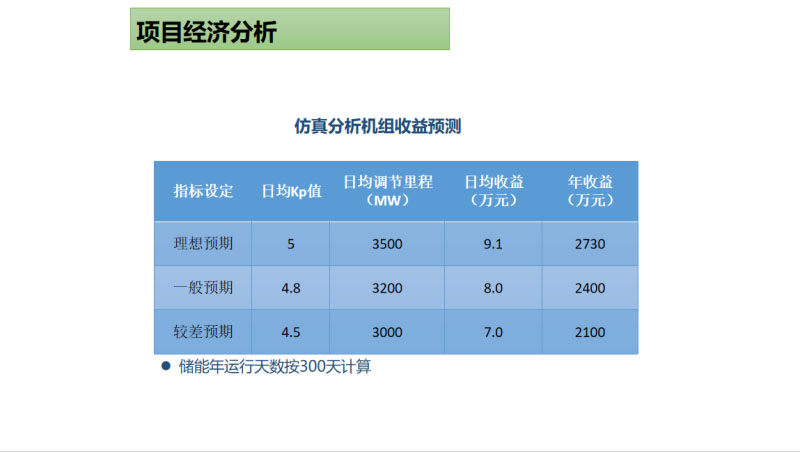

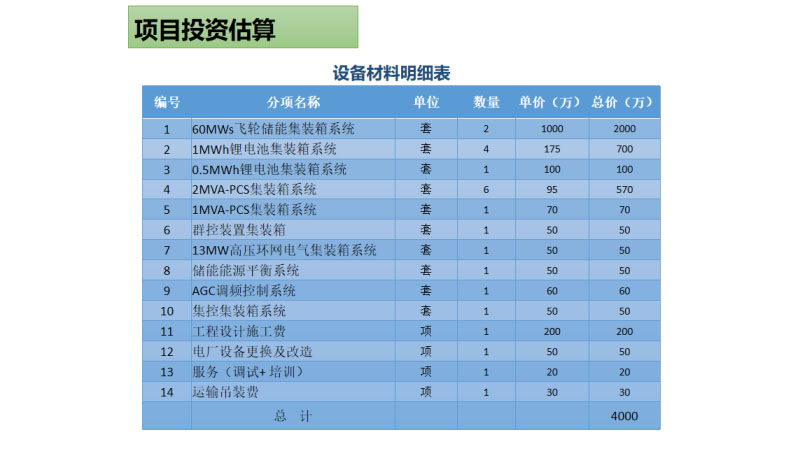

最后在經濟性方面，系統總體的造價大概是4000萬左右，現在有可能高、有可能低，一些配件價格是在波動的。上面的計算表格是沒加入混合儲能的測算情況，下面的是加入混合儲能的情況，加入混合儲能以后，每年的增量收益在1200到1600萬左右。
這個表比較關鍵，投資方的收益計算，大概能做到13.7%的收益率，這個收益率相對幾千萬的收益量級，已經很不錯了。
當然，項目也存在一些風險，北方的政策風險相對比較大，能監局的規定直接影響調頻里程的價格，這方面廣東的政策風險非常小，廣東調頻里程的價格幾乎是市場化的，有點類似于股票、現貨交易情況，它是多方博弈的市場。有資格參與廣東調頻市場的有100多個機組，這100多個機組都去報價，報價的時候要考慮其他人的報價，這是一個典型的多方博弈的市場，接近了完全市場化的機制，政策風險在北京和廣東相對小一點，在山西、內蒙的風險相對大一些。還有回款的風險、技術風險（技術風險是可控的）。這是最后的結論，這個過程中已經講過了，不再贅述。
最后，我來介紹一下未來儲能調頻項目的發展趨勢及展望，這個圖是我統計了目前能在互聯網上檢索到和儲能相關正規出版的期刊論文、技術文章，大概有2萬篇，我應用大數據分析技術，把關鍵詞整理出來，里邊大概有3296篇講的是儲能技術，因?yàn)橹v到很多，這是直接和儲能技術路線相關，摘出來以后，未來講得比較多的是右邊的餅狀圖。飛輪儲能、混合儲能系統，混合儲能的關鍵詞數量達到了1/3的占比，廣東院推廣的混合儲能方案用的是飛輪儲能+鋰電池儲能，飛輪儲能壽命相比超級電容有非常大的優勢，超級電容也是化學儲能的一種，在安全性上也是存在一定的風險。
最后基于廣東省20多個項目的情況，大概介紹一下儲能調頻項目成敗的關鍵因素。目前廣東市場是儲能調頻項目里最火爆的市場，電化學聯合火電機組進行AGC調頻是具備經濟性和商業模式的項目，項目出來以后，現在是很混亂的情況，大家不分優劣，只要有項目，都擁上去投標，有些廠商給出很高的分成比例，把整個市場搞得比較差。
這樣的項目投了以后，是否具備長期的收益性？現在很多都是按照前五年、后五年的分成比例，有的前五年給電廠30%甚至更多，后五年給電廠50%甚至60%，項目能運行到五年以后嗎？自己都說不準。五年以后這套系統在電網里還有競爭有事嗎？也說不清楚。
在我們看來，未來發展的趨勢，我們的綠能、可再生能源應用越來越多，一是電源結構是否有考慮，是否考慮電源結構的分布特點，在哪個電廠做，以后才能保證這個電廠在調頻、調峰可以持續獲得較大的需求？二是電網結構，比如說50萬的變電站、20萬的站和電網的傳輸通道，決定了調頻時或提供其他服務時電網對你調度的頻次，架構越成熟收獲就會越大。三是整體電源的中遠期規劃，廣東省海上風電規劃的比較多，廣東省的負荷1.2億，到2035年，會有7000萬千瓦左右的海上風電投運，對廣東電網、南方電網是什么影響？廣東22個在建和儲備的項目，我看了他們的可研報告，這些因素在可行性研究報告中沒有看到過，應該考慮的因素他們都沒有考慮。
混合儲能系統是未來的儲能發展大趨勢，基于我前面的大數據分析，這個趨勢大家看得越來越明顯。請大家把握這個趨勢，在做項目之前，將我列出來的六個因素逐一論證一下，在可研報告里一定要體現，這些都是要做項目前考慮的。這些因素如果都沒有考慮的話，項目失敗的可能性要更大一些。
感謝大家，我的分享到此結束。
