中國儲能網訊：2019年10月11-12日，第六屆儲能技術在分布式能源與微電網中應用高層研討會”在深圳召開。來自科研機構、設計院、新能源發電企業、電力公司、系統集成商、電池制造企業、電氣元器件企業、新能源制造企業、項目承包商、投融資機構等500余人參加了本次會議。
在會上，浙江高泰昊能科技有限公司總經理張偉峰分享了主題報告《BMS對儲能系統價值最大化的影響》，以下為報告實錄：
張偉峰：各位朋友下午好，我跟大家探討一下BMS和儲能系統價值最大化的關系，大家都知道現在處在儲能發展的臨界點，這個行業能不能有效、持續的發展下去？跟我們相關的產業鏈上的各個供應商的產品還是相當有關系的。
我們主要是做BMS，我從BMS的角度分析一下對于整個儲能的影響。主要分為四個部分：一是簡單介紹我們公司的情況；二是儲能系統價值最大化的途徑；三是產品介紹；四是應用案例。
我們公司在杭州，2001年成立，公司的使命是為新能源電池保駕護航。愿景是成為最可信賴的電池管理專家。我們目前的定位是兩個市場，一個是儲能市場，一個是電動汽車管理專業供應商。我們的文化是誠信、用心、創新、共贏。我們還有一個方法，我們公司的方法就是我們公司的簡稱QTC—Quality Time Cost。這是我們做產品三個重要的緯度。這是我們公司的企業資質，包括汽車IATF16949等相關系專利。

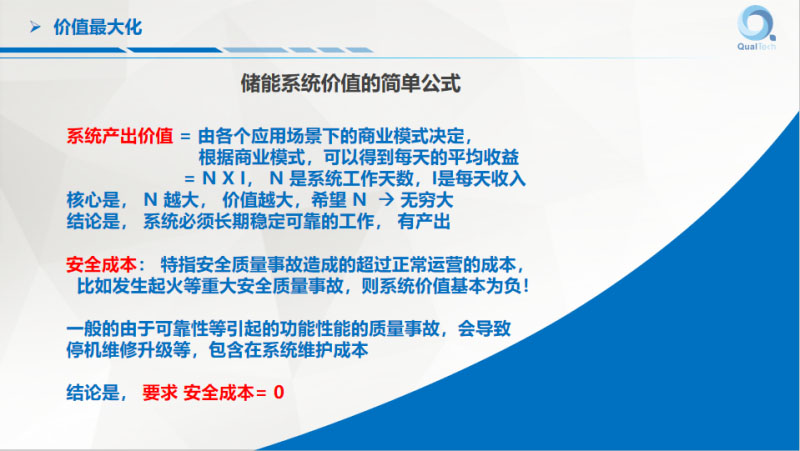

今天重點講的是價值，儲能系統的價值=系統持續產出部分-初始投資-系統運營成本-安全成本。系統產出價值可以隨著時間不斷積累增加。安全成本開始可能不發生，隨著時間的推移不斷的累積，直到某一天直接爆發。運營成本的大小可以通過我們的努力不斷降低。
系統產出價值，上午幾位老總講到過各種商業模式和應用場景，產出價值的核心和應用產品、商業模式有關系。每天可以獲得產出，N天×每天的收入，我們希望N越大越好，最好是無窮年。安全成本特指安全質量事故造成的超過正常運營的成本，比如說發生火災，投資都沒了更別說產出了。一般的質量事故、質量成本我們包含在系統維護里，因?yàn)橐鸬暮蠊鄬?duì)來說比較輕微，可以通過維修、升級這種方式彌補，我們的結論是，如果要想獲得我們系統產出價值，首先要把安全成本控制為0，因?yàn)榘踩杀静粠砣魏蝺r(jià)值，他可能是負價值。
系統運營成本，可變的部分是大家可以努力改變的地方，比如說電池的充放電效率，可能跟電芯本體有關系，也跟PCS的效率有關系，可以為業主帶來額外的收益。系統的維護成本，人工等各方面的開銷，能不能真正做到無人值守、無人維護。
結合剛才講到的，我們提取儲能系統的核心要求：安全、可靠、低成本，什么是安全？安全是不要損害財產、危及人身、不破壞環境?？煽渴情L期不間斷工作、穩定執行應有的功能、滿足性能要求，工作時間越長收獲越大。低成本包括初始投資、運營成本低、運營效率高。
簡單說一下安全，行業里有一個標準，最基礎的標準是IEC61508，這是工業上的功能安全標準。2011年擴展到汽車上，汽車領域是ISO26262，這是更加針對汽車的安全性要求，非常嚴格的。醫療、工業都是從IEC61508演化的，對于儲能系統而言，目前是沒有標準的，我們是做BMS，可以借鑒ISO26262，安全一旦失效后果相當嚴重，這是比較恐怖的一件事情，從安全的角度來講，至少要按照標準進行設計。
我想做到什么樣的安全？安全目標是不能起火，我們?cè)谶@里定義故障，安全故障，只要發生一定會違反安全目標。單個故障一旦發生，會影響安全，定義為單點故障，若2個故障同時發生，會影響安全，定為雙點故障。核心是識別消除單點故障，邊邊角角都得考慮，把違反安全目標的找到并且干掉。
借助汽車的概念，安全完整度等級，分三個緯度定義：一是E是Exposure；二是C是Controllability；三是S是Severlty。
一旦發生故障、人身安全，首先人是可以暴露在災害現場，是逃不掉的。二是控制不了，發生了就一定發生了，嚴重情況是很嚴重的，像無錫的大橋突然掉下來，人在現場逃不掉，也控制不了。道理是一樣的。
對應到儲能，我們一般不會派一個人進去，就算是一個集裝箱也有很多錢，一般是無人值守，當發生問題的時候我們不太可能通過人工的方式干預，車上好歹還有司機干預。一旦起火造成的損失是非常嚴重的，我們完全可以對應，相當于汽車的S1-A至少S1-B，只有這樣才能把我們的系統打造得固若金湯，概率降低了很多很多。

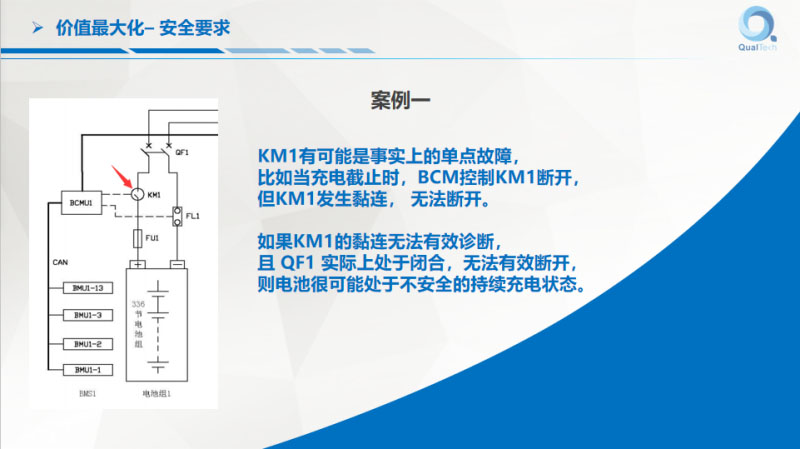

講幾個簡單案例，儲能系統里的一個簇，比如說上面寫著電池，我們看一下KM1繼電器，它可能存在單點故障，BMS充電需要截止，要把繼電器斷開，繼電器不是百分之百斷開，可能粘連了就無法斷開。無法斷開怎么辦？得想辦法知道粘連了，才會有對策。有些情況下可能檢測不出來，這就沒辦法。QF一般是斷路器，斷路器一般不太經常的開關，斷路器一般都是處于閉合狀態，當QF1一旦粘連，如果沒有辦法診斷，就可能繼續充電。整個系統可能有很多，其他的還在充電，這個簇可能還在繼續充電，過了一段時間可能出現過壓的問題，時間長了電池就有問題了。
這個案例是主動均衡的一個方法，主動均衡的切換開關，這里有三個電池，開關需要有器件去實現，有繼電器、PhotoMOS，不同的器件失效，如果K2失效，選擇Cell3做均衡，K3、K4閉合，就會發生短路，非常危險。
我們看到集裝箱很多，剛才也在開玩笑，現在電芯的做法都是像曹操戰赤壁火燒聯營的做法，一個箱子出了問題，其他都逃不了的，這是比較有風險的，借這個機會和大家分享系一下。
可靠性，除了安全還要可靠，可靠也是有一套理論體系，這里不多講。
可靠性的實現需要從設計、測試、生產方面覆蓋，才能把一個產品做得很可靠。

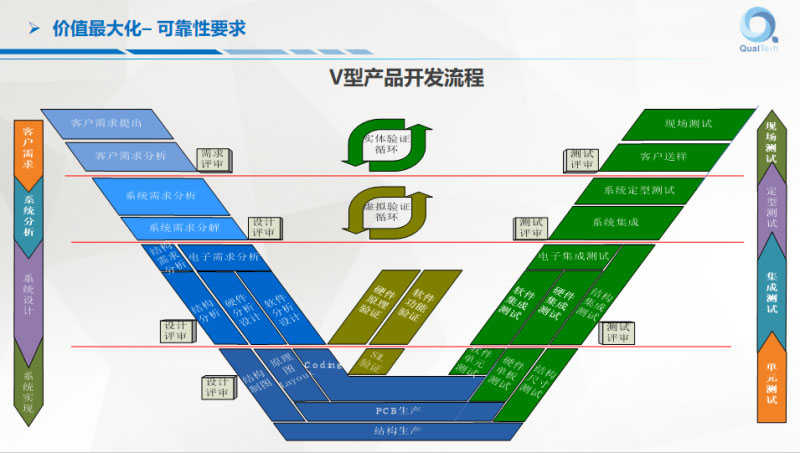

這是我們的開發流程，客戶需求到最后的現場測試，這是一個V型的開發流程，在汽車工業里比較成熟的開發流程。

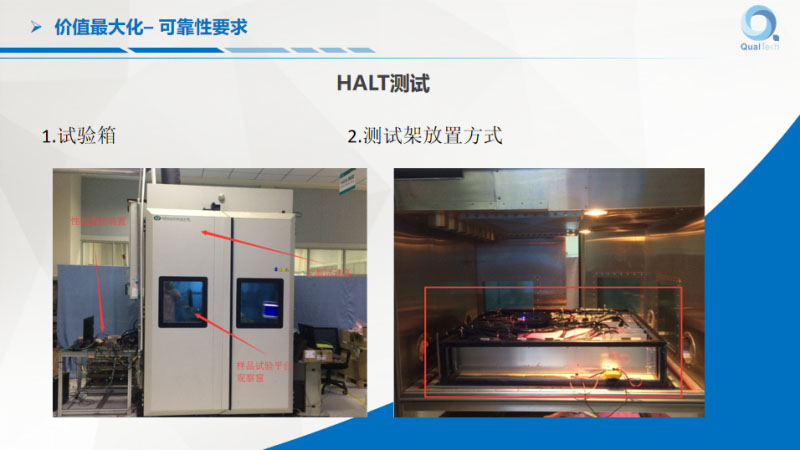

這是我們的可靠性的HALT測試（見PPT），可以通過這些方式確保產品是可靠的。
這是我們公司內部的實驗設備，也是為了保證可靠、性能。
這是我們公司的生產體系，由于全自動的配電機。
這是我們的質量體系。
這是我們16949的質量體系。

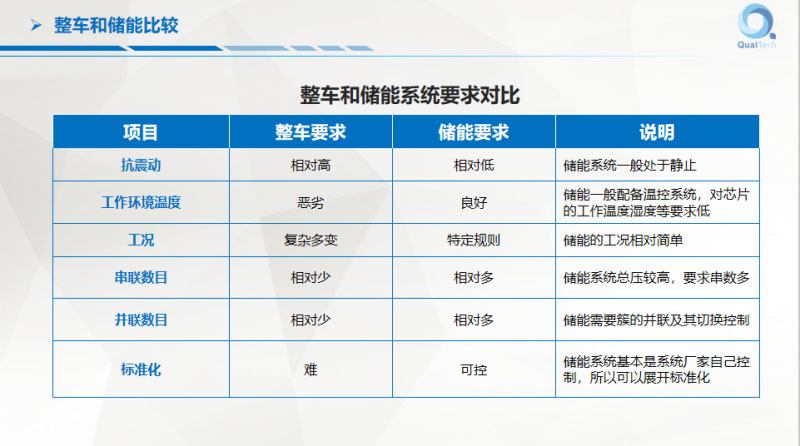

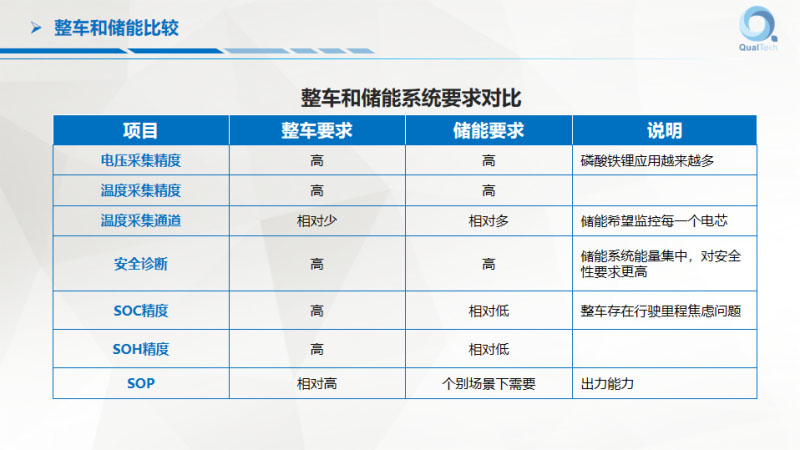

整車的BMS和儲能的BMS到底有什么區別？本來想在這里多講一下，沒有多少時間我過一下。整車和儲能相比，我的結論是儲能的要求跟汽車差不多，后果比汽車更嚴重，一定要以汽車級的電池管理進行開發，16949和ISO的指導下進行儲能系統的設計，才可以在方法和體系上保障它的安全、可靠的級別。不是一般的、隨便搞兩下。

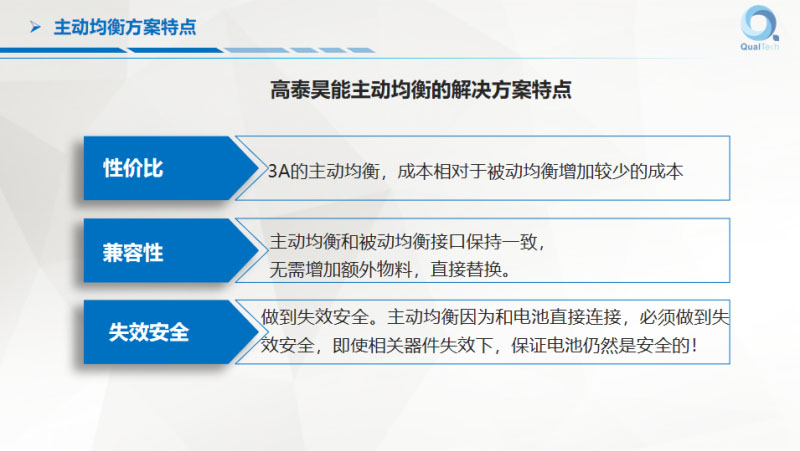

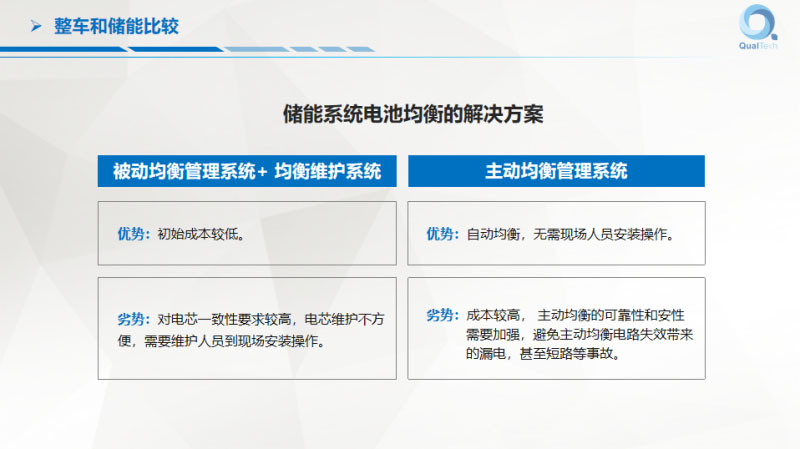

運營效率今天沒時間了，包括BMS廠家、包括PCS廠家，大家怎么把這個系統做得效率高？這是BMS的核心功能（見PPT）、這是我們做的主動均衡方案介紹（見PPT），剛才講到失效的分析，我們提供的主動均衡解決方案解決了失效安全的問題，我們可以避免剛才說的這些問題，確保在電池端不會發生短路。
這是我們的產品線，包括我們的儲能線、汽車線和保護板線。
簡單介紹幾個案例，這是我們車的案例，從2011年到現在接近20萬臺的各種車，乘用車到大巴車，時間關系只是羅列了幾個典型的車型。
這是儲能，接近400MWh，也是從集裝箱到軌道交通、地鐵都有涉及。
這里有幾個軌道交通超級電容的儲能。
謝謝大家，有問題還可以到我們的展位上交流！
