本文來自 2018 年 7 月 10 日出版的《 上海汽車 》，作者是上海汽車集團股份有限公司前瞻技術研究部殷婷婷。
引言
燃料電池汽車是以氫能發電和電機驅動為動力的新能源電動汽車，具有零排放、無污染、高效節能、噪聲極低的突出優點。燃料電池轎車是由燃料電池與動力蓄電池組成的「電-電」混合動力轎車，其中燃料電池為主要動力源，蓄電池作為輔助動力源以及能量回收裝置而存在。
1. 燃料電池轎車動力系統的結構與原理
本文以上汽開發的某款燃料電池轎車為例簡要介紹燃料電池轎車的工作原理。動力系統結構簡圖如圖 1 所示。

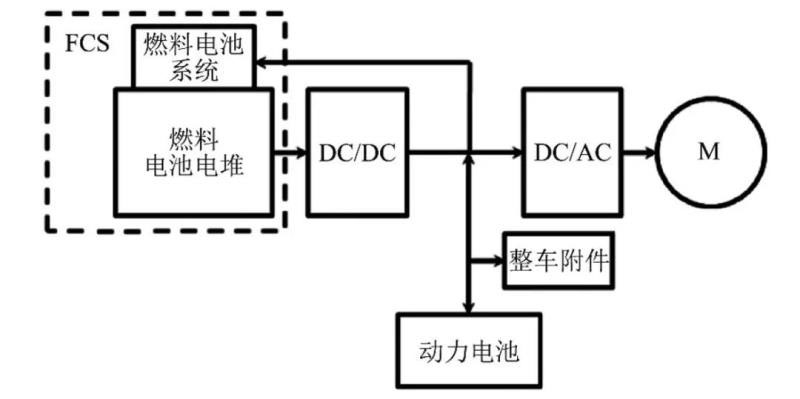

圖 1 動力系統架構圖
燃料電池的輸出功率經 DC/DC（或稱為 DCF）輸出到高壓母線，這部分能量可以流向電機，也可以流向蓄電池。DCF 的作用一方面對燃料電池進行升壓，另一方面能夠通過控制燃料電池的輸出功率，起到蓄電池與燃料電池間能量分配的作用。
燃料電池高壓輔助系統掛在母線端，即 DCF 的輸出端。這是因為燃料電池系統的輸出電壓較低，并且電壓隨功率增加下降較快，特性較軟。同時在啟動燃料電池前，需要空壓機先工作起來，這樣將空壓機放于母線端后，就能通過動力電池給空壓機供電。如果空壓機放于燃料電池輸出端，則需要雙向 DCF，增加了開發的技術難度以及成本。
2. 燃料電池轎車經濟性指標
汽車的燃油經濟性常用一定運行工況下汽車行駛百公里的燃油消耗量或一定燃油量能使汽車行駛的里程來衡量。汽車的燃油經濟性常用等速行駛百公里燃油消耗量作為一種評價指標，例如在勻速 60 km/h 或 90 km/h 條件下，汽車以一定載荷（我國標準規定轎車為半載、貨車為滿載）在水平良好路面上行駛百公里的燃油消耗量。
但是，等速行駛工況不能全面地反映汽車實際行駛工況，特別是在市區行駛中頻繁出現的加速、減速、怠速停車等行駛工況。因此，在對實際行駛車輛進行跟蹤測試統計的基礎上，各國都制定了一些典型的循環行駛試驗工況來模擬實際汽車的運行狀況，并以百公里燃油消耗量來評定相應行駛工況的燃油經濟性。
圖 2 NEDC 工況
綜上，經濟性是通過車輛的百公里油（能）耗來衡量的。本文中燃料電池轎車的經濟性是指 NEDC 工況下百公里的氫耗量，NEDC 工況如圖 2 所示。
3. 整車能流圖及經濟性指標分解
圖 3 整車能量流
燃料電池轎車的經濟性仿真是在 NEDC 工況下進行，在一個 NEDC 工況運行結束時 SOC 的起始狀態保持平衡。以上汽開發的某款燃料電池轎車為例，整車 NEDC 工況氫耗為 1.063 kg/100 km，能流圖如圖 3 所示。整車氫耗的優化方向包括：降低整車質量，提升電機、DCF、FC 效率，改善整車能量分配策略。

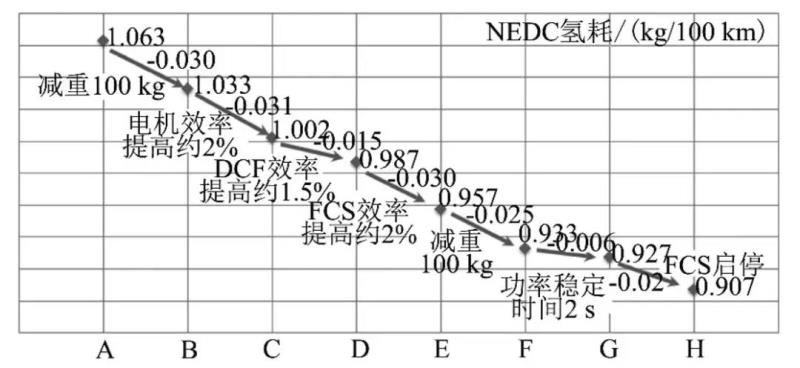

圖 4 不同優化措施后的氫耗
不同優化措施后的氫耗如圖 4 所示，減重是目前降低能耗和提升動力性的主要方向之一，減重 100 kg 氫耗優化約 0.03 kg/100 km。車輛的能量需求中效率損耗所占的比例最高，效率損耗是指各個零部件的效率損耗，包括 FC、DCF、電機等。
圖 5 整車能量流
考慮提升各零部件的效率和改善整車能量分配策略，最終優化狀態下，整車 NEDC 工況氫耗為 0.907 kg/100 km，能流圖如圖 5 所示。
4. 整車能量管理策略
4.1 燃料電池系統（FCS）輸出功率穩定時間控制
圖 6 FCS 輸出功率穩定時間 5 s 后電池 SOC 和 FCS 功率
FCS 輸出功率穩定時間 5 s 后電池 SOC 和 FCS 功率如圖 6 所示，F(xiàn)CS 效率為 56.79%，DCF效率為 96.23%，電池?fù)p耗為 233 kJ，制動回收為 955 kJ，氫耗為 0.919 kg/100 km。
圖 7 FCS 輸出功率穩定時間 20 s 后電池 SOC 和 FCS 功率
FCS 輸出功率穩定時間 20 s 后電池 SOC 和 FCS 功率如圖 7 所示，F(xiàn)CS 效率為 57.39%，DCF 效率為 96.17%，電池?fù)p耗為 327 kJ，制動回收為 864 kJ，氫耗為 0.936 kg/100 km。
增長穩定時間雖然使 FCS 效率提升，但是電池充放電幅度增大，損耗增加；同時在 NEDC 后段，動力電池充電能力限制，使得制動回收能量減小。
因此，增加穩定時間，耗氫變高。
圖 8 H 狀態 FCS 輸出功率穩定時間 2 s 后電池 SOC 和 FCS 功率
H 狀態 FCS 輸出功率穩定時間 2 s 后電池SOC 和 FCS 功率如圖 8 所示，F(xiàn)CS 啟?？刂剖荢OC＞60% 條件下，F(xiàn)CS idle off；SOC＜40% 條件下，F(xiàn)CS on；FCS Power Required＜FCS idle power 條件下，F(xiàn)CS idle off。FCS 效率為 57.06%，DCF 效率 為 96.17%，電池?fù)p耗為 175 kJ，氫耗為 0.907 kg/100 km。
4.2 FCS 啟?？刂?/strong>

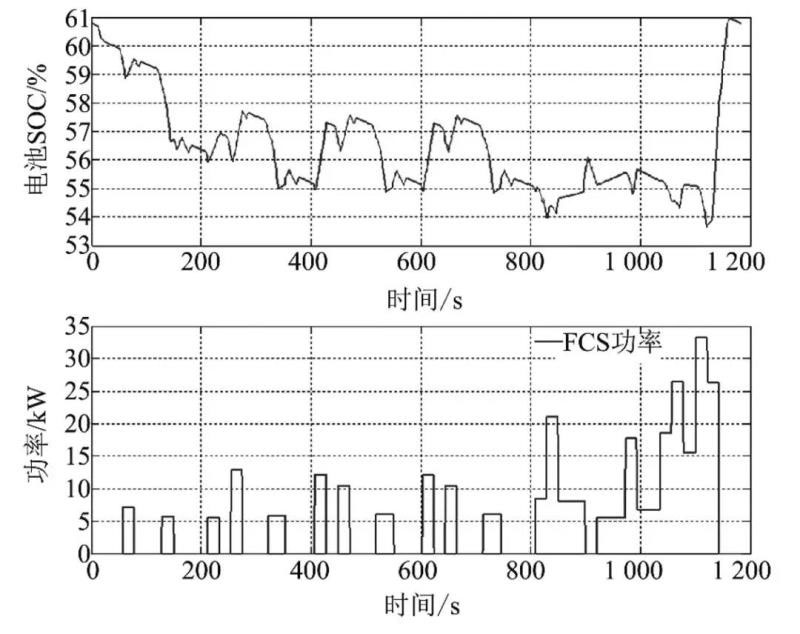

圖 9 G 狀態電池 SOC 和 FCS 功率
不同優化措施下 G 狀態電池 SOC 和 FCS 功率如圖 9 所示，F(xiàn)CS 控制策略為 SOC＞60% 條件下，F(xiàn)CS idle off；SOC＜40% 條件下，F(xiàn)CS on；圖中可以看出 SOC 在較大范圍變動（40% ～ 60%），電池?fù)p耗為 341 kJ，氫耗為 0.927 kg/100 km。
圖 10 H 狀態電池 SOC 和 FCS 功率
不同優化措施下，H 狀態電池 SOC 和 FCS 功率如圖 10 所示，F(xiàn)CS 控制策略為 SOC＞70% 條件下，F(xiàn)CS idle off；SOC＜60% 條件下，F(xiàn)CS on；FCS Power Required＜FCS idle power 條件下，F(xiàn)CS idle off。
圖中可以看出電池 SOC 在較小范圍變動（55% ～ 60%），電池?fù)p耗為 175 kJ，氫耗為 0.907 kg/100 km。電池?fù)p耗之差為 166 kJ，折算到氫耗為 0.023 kg/100 km，約等于 2 種方案整車氫耗之差。
5. 結語

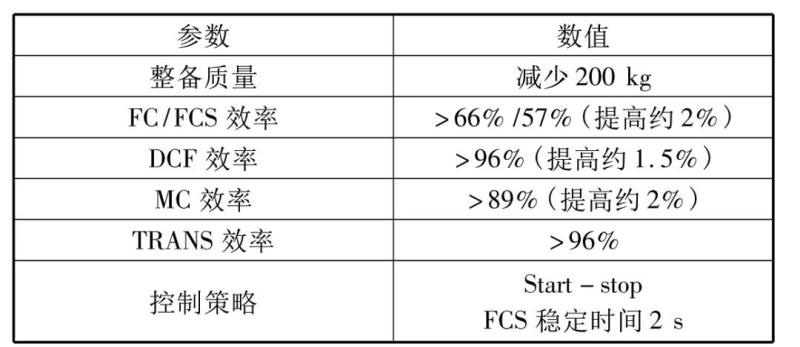

表 1 指標要求
通過上述分析，基本確定整車氫耗的優化方向包括：降低整車質量、提升零部件效率和改善整車能量分配策略。為滿足 NEDC 工況 0.9 kg/100 km 氫耗，對整車及各系統要求如表 1 所示。
參考文獻
[1] 陳全世. 先進電動汽車技術[M]. 北京: 化學工業出版社，2007
[2] 余志生. 汽車?yán)碚?第三版) [M]. 北京: 機械工業出版社，2001
[3] 殷婷婷，黃晨東，程偉，等. 燃料電池汽車動力系統運行效率研究[J]. 上海汽車， 2012(8) : 2 - 5
[4] 殷婷婷，程偉，陳寅峰，等. 燃料電池汽車分級式故障處理策略研究[J]. 上海汽車， 2013(12) : 9 - 11
[5] 孫澤昌，魏學哲，鐘再敏. 燃料電池汽車動力系統功率平衡控制策略[J]. 機械工程學報，2005(12)
