中國儲能網訊：4月24-26日，由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月25日下午的“儲能電站與技術應用（三）”專場，中科院廣州能源研究所儲能技術研究室主任馮自平在會上分享了主題報告《基本復合儲能的分布式能源系統控制策略》，以下為演講實錄：
馮自平：前面我看好多專家講了很多應用技術，這次給大家來點基礎的。萬丈高樓平地起，如果基礎做得好，技術就能做好。主要匯報幾個方面。介紹一下在用戶側儲能做的一些最優化控制策略方面的研究。
大家知道，現在能源網搞得很復雜。能源也有很多種形式，問題越來越復雜。存在問題就是重供給輕需求，重建設輕管理。系統源荷時空分布不均衡，存在短期峰谷波動大和長時間尺度下供能、用能差異性大的特點。平時說儲能，想到的都是儲電，實際上儲冷和儲熱的成本要比儲電低得多，要低一個數量級。比如說儲電一個千瓦時一千塊錢，儲冷儲熱大概就是一百塊錢的數量級。
復合儲能技術研究的科學問題有四個方面：一個是基于電冷熱的多能態復合儲能系統最優化設計技術、然后是多能態復合儲能系統的優化匹配技術、還有智能調度技術以及能量管理技術。優化設計主要是以可再生能源發電最大化利用為目標，通過儲電、儲冷、儲熱的方式實現經濟高效的能量存儲和本地化利用，實現微網中可再生能源滲透率的最大化。系統集成及智能調度技術研究，主要是以微網系統的電高效調度為目標。微網系統能量管理技術研究，針對并網運行和孤島運行。以上是這個領域需要研究的技術問題。

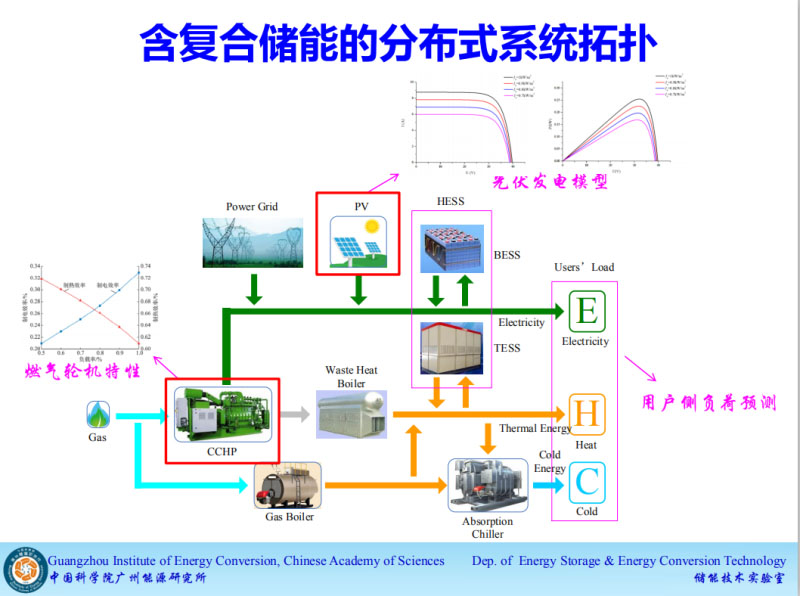

下面介紹我們?cè)谧顑?yōu)化控制方面做的一些工作。大家看這是一套傳統的分布式能源系統。比如是用燃?xì)獍l(fā)電技術發電，同時，電不足的時候用網電來補充、熱能不足的時候用燃?xì)忮仩t來補充。這個系統特點是沒有可再生能源發電系統，沒有儲能系統。燃?xì)饣A(chǔ)負荷率比較低，能源效率比較低，能源浪費嚴重。把它作一個改造，變成一個含復合儲能的分布式系統拓?fù)?。?duì)于這個系統，我們有三個已知參數：一個是可以預測的用戶側負荷以及光伏發電，另外包括燃?xì)鈾C(jī)組的運行特性。有了這些以后，可以定出一些改進的運行策略。這張PPT顯示的就是我們?cè)O(shè)計的改進型以電定熱控制策略。電首先要把光伏發電全部用完。下一個級別就是燃?xì)鈾C(jī)組。熱就是首先要利用燃?xì)鈾C(jī)組的熱能，通過儲能系統來調節。系統的熱量供應優先順序是燃?xì)鈾C(jī)組、儲熱系統、燃料鍋爐。這是分布式系統能量控制判據及儲能系統容量配置規則。右邊給出了怎么了確定儲冷儲熱的控制方法。下面這個圖分別是不同季節的能量分配情況，一個夏季，一個冬季。這是采用100Kw燃?xì)鈾C(jī)組的對比情況。下面這兩個圖分別是傳統的控制策略，上面兩個圖是采用復合儲能以后的控制策略。可以看出：采用復合儲能系統進行調控，冬季工況下仍然存在熱能損失，但是損失量有所減少。夏季工況下100Kw燃?xì)鈾C(jī)組運行工況較為穩定，但負載率不高、儲電系統沒有起作用；儲熱系統作用明顯，減少了機組的啟停運行。
下面兩張圖是針對不同燃?xì)鈾C(jī)組容量，得到的傳統控制策略和改進型控制策略的負載率情況。最后得到的結論是：針對兩種不同設計容量的分布式系統，基于復合儲能系統的調控方式均使得燃?xì)鈾C(jī)組處于穩定運行的狀態；同時選擇60kw燃?xì)鈾C(jī)組時，優化效果明顯，機組保持在較高的負載率運行。
前面的控制基于經驗規則，調控策略缺乏靈活性，因此研究了基于遺傳算法的主動調控策略。左邊是算法步驟。設定了兩個優化目標：一個是運行經濟性，一個是污染物排放量。首先我們只考慮經濟性不考慮污染物排放，在單目標優化情況下，主動調控策略比現有控制方式節約了22%的運行成本，具有良好的經濟性；算法大約在30代左右收斂，收斂性非常好。進一步地，考慮了多目標優化的功率分配情況，既考慮經濟性又考慮排放?？梢钥闯觯憾嗄繕?biāo)優化所節約的運行費用，相比單目標有所降低，但CO2排放量有顯著減少，經濟性指標和污染物排放指標同時得到了優化。以上是我介紹的我們做的復合儲能系統優化控制方面的工作。

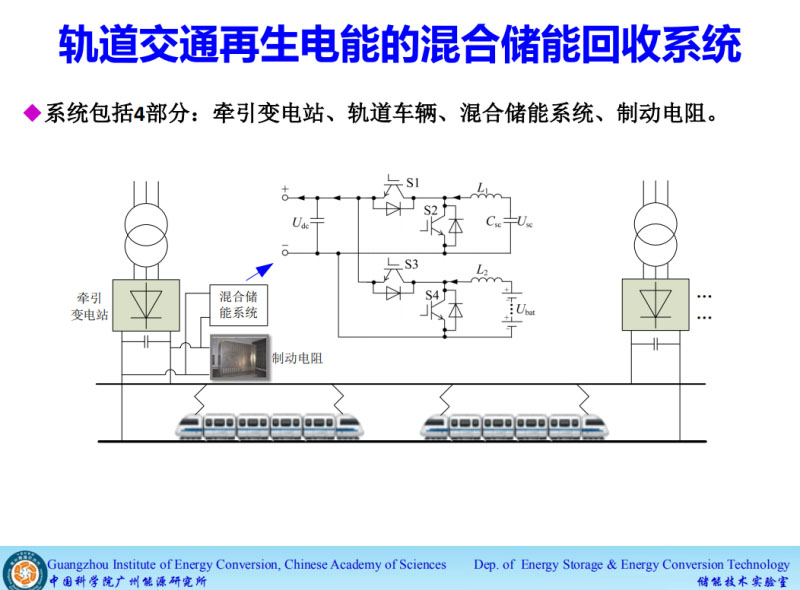

下面我給大家介紹一下我們做的一個超級電容和電池混合儲電的仿真平臺。我們是以軌道交通來做的。大家知道軌道交通比如地鐵往前跑的是電動機帶著車在跑，剎車的時候電動機反轉變成發電機，產生電能并回饋到直流母線。不同于電阻制動消耗能量的方式，我們采用儲能系統把這個電能回收，等下一趟車往前跑的時候就把它用了，再生電能得到了充分利用。左邊是用鋰電池的，右下角是用超級電容的。單一類型儲能介質難以在性能、價格、效率等多方面滿足系統能量調控的作用。通過我們研發的基于混合儲電的再生電能物理仿真平臺，可以結合各種智能算法，對單目標、多目標不同運行目標下的混合儲電系統容量設計、功率分配策略進行驗證和優化，有效提高系統運行的經濟性、節能性等指標，從而指導實際系統的設計和運行。謝謝大家！
