中國儲能網訊：4月24-26日，由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月26日下午的“儲能成本&投融資專場”專場，科華恒盛新能源事業部高級技術經理張依鈴女士在會上分享了主題報告《儲能投資收益影響因素探討》，以下為演講實錄：
張依鈴：大家好，我是科華恒盛的張依鈴。我的演講分為三部分：首先是儲能系統技術概述，然后是儲能投資收益分析，最后是科華恒盛在電網側、用戶側的儲能經驗分享。
其實大家對儲能系統肯定都不陌生。儲能系統主要的應用領域在發電側、電網側和用戶側。在發電側，儲能系統可以配合我們的光伏發電還有風力發電做一些棄風棄光以及平滑發電曲線，還可以做一些聯合調頻的電力輔助服務。在用戶側，做一些削峰填谷、需量管理、應急供電的應用。我們現在的電池主要的技術路線有三種。一種是鉛碳電池，目前在用戶側使用的量比較大。取決于鉛碳電池安全性能比較高，但是它的循環性能相對來說稍微差一點。磷酸鐵鋰電池在電網側應用比較主流一點。因?yàn)榱姿徼F鋰安全性相對三元電池更高一點，循環性能和能量密度都不錯。三元鋰電池能量密度很高，但是相對來說安全性能比較差一點。如果對安全性能比較關注，三元鋰電池需要做一個安全考慮。
我們的電池管理系統是必不可少的。要提高電池在儲能使用中的性價比。現在主要的BMS的應用主要分為三級架構，主流技術路線都是三級架構。對單體、電池簇以及電池堆分級管理。主要是電壓、電流、SOC、SOH進行管理。電池是直流電，連接到電網必不可少的就是PCS。PCS就是將直流電轉換為交流電，再轉換為直流電，就是雙向變流器?，F(xiàn)在市面上有隔離型的，可能多用于用戶側。還有一些非隔離型的，用于發電測和電網側。還有一些單級拓?fù)浜碗p級拓?fù)?。還有包括在這次會議中也聽說了很多新的技術路線，比如不需要變壓器可以直接升壓。PCS關鍵技術主要是并網運行和離網逆變包括并離網之間的切換還有多機并聯的技術以及VSG虛擬同步機技術。最后，是儲能系統必不可少的一個管理系統就是EMS。一個就是采集層，對于儲能系統里面的設備進行采集。接下來就是通訊層，還有站控層，實現策略的運算和指令的下發。
講了儲能系統的技術之后分析一下儲能系統的投資收益。首先和大家分享一下發電側的應用。發電側像剛才講的，一個是光伏和風電做一個配合。這是交流側拓?fù)洌瑑?chǔ)能系統還有光伏系統和風電系統在交流側并入。還有一些在子陣單元中加入DC/DC設備。它的收益差不多，主要兩個收益多。一個是棄風棄光的應用，還有國家對于風光發電的考核。我們目前這邊主要查了一些數據，在西北的五省中，平均棄風率達到16.21%，尤其新疆和甘肅省，新疆棄風率達到了23%的數據。甘肅是19%。我們?cè)谖鞅蔽迨壒饴势骄聛?lái)達到了8.91%。基于這樣的數據，儲能就可以來配合我們的光伏和風電做一個棄光棄風的應用。通過儲能系統存儲起來到晚上再把這部分電量送上電網獲取一個收益。
第二點國家對于光伏和風電的考核。一個是關于功率預測曲線的考核。這種考核首先第一點，預測上傳率必須大于95%。第二第三點比較關鍵，對于光伏電站還有風電站的日功率預測曲線以及超短期功率預測曲線的考核。如果考核未達標都要對光伏電站進行一個罰款。儲能系統就可以通過能量管理系統獲取當天光伏電站的預測曲線以及光伏電站目前的發電情況。再來配合做一些充放電的策略來獲取收益。
這是我們公司有參觀過一個光伏發電廠了解到的情況。綠色曲線就是光功率的預測曲線，紅色曲線就是實際發電功率曲線。在光伏發電高峰期的時候，將近40%的電是限發的。包括陰雨天情況下，實際發電曲線和功率預測曲線相差很大。這種情況下，通過綜合分析可以考慮投入一個2MW/10MWh的系統。我們可以把棄光收益在11年當中基本上可以做到2975萬。這只是一個粗略計算。如果是考核收益，當時風電廠了解到每個月對于這部分考核有將近14萬的罰款。11年中我們的考核罰款達到1800多萬。這樣對比下來，考核收益和棄光收益已經差不多持平了。我們來看一下這邊的主要因素。一個是當?shù)毓夥娬镜默F(xiàn)發比例還有當?shù)氐纳暇W(wǎng)電價。這邊做了比較簡單的運算，當上網電價上漲20%，回報率降至19%。在這樣的項目當中，像國家對光伏還有風電的考核越來越嚴格。這樣的項目也有一個風險，假設如果以后光伏電站和風電廠棄風了，也有投資的風險點。

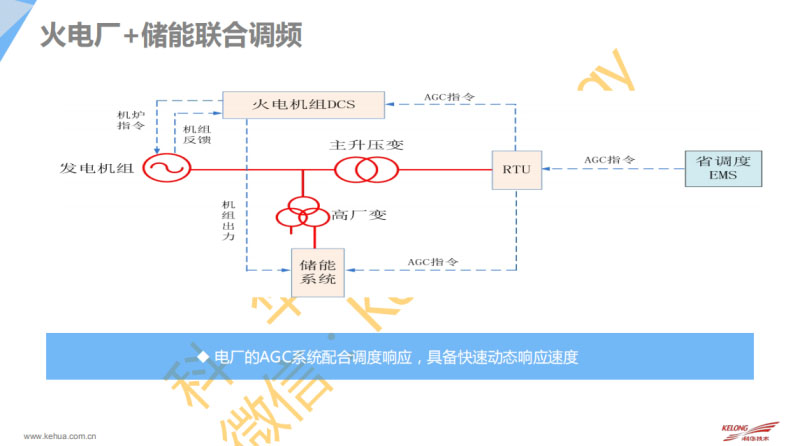

這是我們?cè)诎l(fā)電側和火電廠做一個聯合調頻的應用。這樣的項目應用中主要是因?yàn)楫?dāng)電網給我們下了一個指令之后，AGC系統由火電廠和儲能系統配合輸出一定的功率。由于儲能系統具有快速響應的能力就可以提升火電廠AGC的性能。這是我們國家政策對于火電廠考核的一個AGC考核。AGC如果指標達不到，就要被考核。如果指標達到了就可以得到獎勵。一來一回整個電廠的收益就會相差很大。目前AGC考核主要是這幾個因素，一個是可利用率，就是AGC的可利用時間。這和儲能關系不是很大。接下來看一下KP值，一個是調節速度還有精度還有響應時間。如果當我們火電廠沒有加入我們儲能系統的時候，它是我們左邊這條藍色的曲線，加入儲能系統的時候，輸出曲線就變成紅色的曲線。從K1K2K3值來看，儲能系統通過提高這三個值從而提高Kp值。整個政策就給你一個補償，就是調節深度乘以Kp值和補償?shù)臉?biāo)準。這是我們做的一個比較初步的預算。當我們火電機組選擇300MW的機組，投入9MW/4.5MWh的儲能電站，因?yàn)檎{(diào)頻主要一個快速響應。我們的電池容量不要放太多但是倍率要做到2C。我們可以把Kp值提升到4.5的時候整個投資回報率收益是非常可觀的。
主要影響因素一個是儲能投入后的調節深度有沒有這么多。主要風險點在于如果加入儲能之后而電網不再調度這臺機組，整個儲能收益就會很可怕。還有一個原機組的Kp值，我們會選擇比較老舊的機組，原來性能不太好。加入儲能之后收益更可觀一點。還有政策對于補償金額，山西電網可能能給到15塊錢，后來降到10塊錢。后來開始市場化競爭，整個補償金額降下來之后整個火電廠聯合調頻的收益也會降下來。聯合調頻的步伐也隨之放慢。
這是我們對于用戶側儲能的分析。在用戶側，電網有電的時候PCS做一些削峰填谷的應用。我們的儲能系統給廠區里面的主要負荷來供電，主要大頭是削峰填谷的收益，如果變壓器的需量情況比較特殊也可以通過控制這個。還有負荷平滑還有應急供電這樣一些隱形收益。目前相對來說峰谷差價比較好可能集中在北京、江蘇和上海。這邊是對現在北京、江蘇、上海峰谷差價做的調整。江蘇的工業差價會好一點，大概有0.75元。上海和浙江的大工業的電價差，上海的大工業電價差也不錯，有0.76。這是我們針對杭州地區做的一個初步峰谷預算。這邊有一個隱形的因素，能不能做一些需量的調節。這邊對需量沒有做詳細的計算，主要是峰谷差價的計算。在峰谷差價，因?yàn)楹贾莓?dāng)?shù)氐募夥鍟r(shí)刻是兩小時。假設配500kW和1.25MWh的系統，這樣算下來其實投資和收益的成本并不能做到一個很好的很可觀的投資收益。在這樣的系統中主要影響因素可能是設備的一些充放電效率還有設備成本。
如果在這樣的系統中，比如杭州的峰谷差價可以達到江蘇的水平，我們的回報收益就能達到11%。如果我們?cè)O(shè)備成本降低，投資收益率也會可觀一點。在這樣的一個用戶側的儲能系統當中，我們也要注意，大部分都是走合同能源管理的模式?？赡芫鸵獙ふ乙恍┵Y質比較好的運營狀況比較好的業主進行合作，可以降低項目的風險。
總結下來說，在發電側和用戶側儲能系統未來還要看一下國家的政策或者當?shù)氐恼?。如果?guó)家未來對光伏和風電廠的考核越來越嚴格或者國家對光伏和發電的棄風棄光比例加大或減小，或者對儲能有補貼或激勵政策，都會影響大家對儲能系統的關注。第二點，把儲能系統的成本降低下來，才能真正使儲能系統蓬勃發展。未來如果儲能系統尤其在電池這一塊成本能降下來的話各行各業都會對儲能更加關注。最后對設備廠家來說，可能是不斷地來提高PCS性能，不斷提高電池循環次數。這也是我們未來做儲能的一個目標。
最后，和大家分享一下科華恒盛在儲能上做的一些應用案例。科華最近也在不斷地在儲能中做了一些努力和探討。我們?cè)诎l(fā)電側配合甘肅180MW/720MWh大規模儲能電站建設。我們提供了500kW的PCS，作為核心供應商。PCS要求具備VSG的虛擬同步機技術。這是明陽大慶風電儲能項目，未來如果電網對風力發電的曲線有考核的情況下，可以通過加入儲能來應對這樣的情況。這是一臺風機設置了一個儲能系統。當時科華恒盛整個項目地也是在零下35攝氏度，但是科華的產品在極端情況下運行得很不錯。這是和南方電網合作的直流母線光儲項目。做了一個直流微網的系統。這是和河南電網作做的一個100MW的項目。當時科華也是提供了630kW功率段的PCS。這是湖南電網60MW的項目，科華作為系統的集成商，提供了1MW儲能升壓一體系統解決方案。
這是在用戶側做的案例，這是我們配合移動儲能車的電池組。因?yàn)榉旁谀沁厸](méi)有什么用，考慮到峰谷差價，用這些電池來做一個削峰填谷。這是配合電池廠家做的，因?yàn)楹芏嚯姵貜S家可能庫存有一些電池。因?yàn)楣β拭芏鹊脑虿荒芊旁诔擞密嚿蟻?lái)使用，如果放在庫存里面長時間堆積自放電率比較高，性能會越來越不好。很多電池廠家可能會選擇在電池園區里面上一些項目，做一些削峰填谷。包括做整個系統集成，從PCS到集裝箱。這是和臺灣臺塑合作的工商業側的儲能項目。這也是為臺灣用電緊張的地區提供儲能接入系統。以上就是我的報告，謝謝大家！
