中國儲能網訊：4月24-26日，由中國化學與物理電源行業協會儲能應用分會主辦的第九屆中國國際儲能大會在浙江省杭州市洲際酒店召開。在4月25日上午的“儲能電站與技術應用（二）專場”，深圳市比克動力電池有限公司儲能部部長胡華在會上分享了主題報告《安全高效、靈活快速—比克電池構建用戶側儲能經驗分享》，以下為演講實錄：
胡華：各位專家，各位領導，中午好！我演講的題目是安全高效靈活快速，比克電池構建用戶側儲能經驗分享。我們知道電網側、發電側、用戶側儲能都在蓬勃地發展。目前用戶側儲能遇到的問題很多，很多人認為現在用戶側儲能已經到了一個爆發期了，或者已經有很多應用案例。多數人認為用戶側的成本做到1.6~1.7每瓦時，但是實際上用戶側的儲能落地要考慮很多陰性成本，你要考慮招投標費用，你的項目設計費用、項目環評費用、項目保險費用，各個方面都要考慮。目前計算項目成本實際上很多隱性成本沒有考慮到。比克公司在具體實施以后，積累了很多這方面的經驗。
另外構建一個高效靈活快速的方案，我們也把我們比克建設的方案給大家分享一下。目前國內梯次電池儲能電站上使用的的梯次電池大多數是用在大巴車上的磷酸鐵鋰電池退役下來的，但是現在的乘用車絕大多數是使用三元鋰電池的，三元鋰電池包大多數以小的圓柱電芯來做的，我們公司的電池研究院經過仔細的研究分析，這種電池包最好是整包利用，不建議拆包重組使用，電池包不建議并聯，不建議串聯使用，對乘用車電池包來講，它的電壓等級、整包容量是比較低的，如何利用好這些梯次電池包，對PCS的選擇方面都提出了一個比較高的要求。
我的演講主要分四個部分：第一個，給大家介紹一下比克公司的簡介；第二個，是比克園區儲能系統的設計；第三個，比克系統優勢；第四個，我們對用戶側儲能的結論和展望。

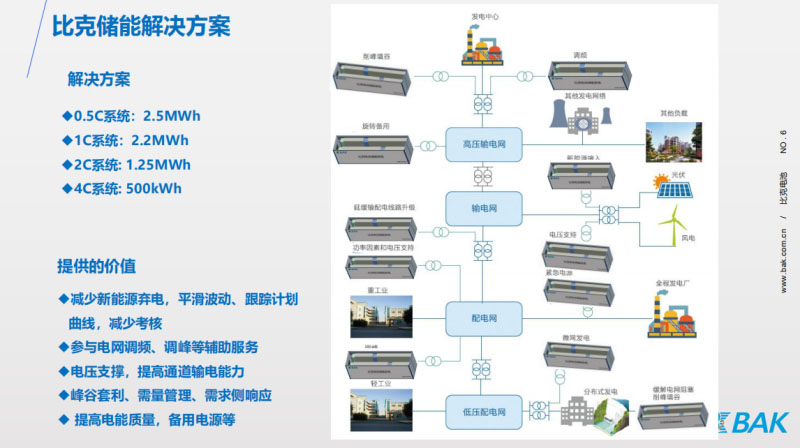

比克電池成立于2001年，目前在深圳、鄭州、成都有生產基地，也在海外設有辦事處。目前主要以鋰離子電池研發、生產、銷售為一體的上下游產業群。比克是最早進入鋰電池生產的國內企業之一，2013年鄭州比克工廠投產，鄭州比克的生產線是國內鋰電池生產線自動化程度最高。生產線自動化程度越高，產品一致性和產品質量有得到一個相應的保證。比克電池涵蓋了圓柱、方形、聚合物、軟包電池。我們從最初的單電芯的供應，到后面的整個電池包出貨，比克對于電芯的理解、對于電芯的成組、對于BMS的設計都是非常成熟的。在三元鋰電池上，我們也是國內出貨量最大的。比克電池做儲能，根據國內外整個儲能行業的發展，提供有幾種不同產品：有調頻的項目，2C功率型儲能系統，有1C/0.5C能量型儲能系統，以及UPS機房用的4C電池系統。根據不同的應用場景，設計生產出不同的集成方案及產品。前面的各位專家都講了，儲能的主要作用包括能量搬移，功率支撐，服務服務，應急保障，我們做用戶側儲能，目前能看到的收益，可量化計算的收益就是峰谷套利。南方電網2017年出臺一個五毛錢補貼政策，但是那個補貼政策分析下來還是不具備一個可操作性。

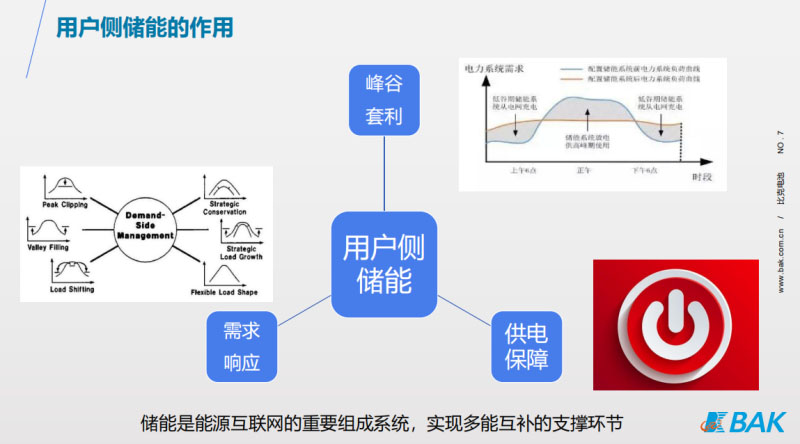

用戶側儲能的作用目前來看，特別針對于比克這個儲能項目來說，第一個功能肯定是峰谷套利，這可計算可量化的。同時可以參與需求側的響應，另外，園區有計劃性停電，儲能可以做一個應急供電保障，目前不可量化的收益也屬于收益的一部分。比克承建的示范項目是磷酸鐵鋰電池、三元梯次電池利用，總共建設容量是7.2兆瓦時，其中有2個集裝箱共計4.2MWh的梯次三元鋰電池系統、1個集裝箱3.1MWh磷酸鐵鋰系統，目的是用戶側進行一個梯次電池利用探索研究、經驗積累，同時梯次電池與磷酸鐵鋰電池系統進行對比、運行數據收集。新建設的儲能系統與比克廠區原有的光伏發電系統進行統一的管理，充分發揮出光儲在用戶側的能量搬移、需量調控作用。對整個光儲微網進行研究，起到保障整個園區的供電質量作用，提高整個電力設施的利用率。這就是我們公司儲能項目磷酸鐵鋰電池系統中使用的電芯，電池包，電池簇，組成一個3MWh的儲能系統。這就是我們梯次電池集裝箱中使用的電池包，乘用車中大多數車輛的就是整個外觀的電池包。很多廠家也是把電池包拆了，拆成一個個模組，但是拆解費用、分選費用、重組費用都是比較高的，需要大量的人力、物力，我們公司還是建議直接整包進行利用，電池包不建議并聯，不建議串聯，目的是在后期的運行維護及設備更換時，減少對電池包的挑選、配組工作量。
我們考慮了梯次電池包的現實條件，把每一個包對應到一臺PCS的三個支路上。每臺PCS直流側有三個分支，一個分支接一個電池箱。這樣就解決了梯次電池包剩余工況不一致的問題，減少了挑選的工作量，當有的電池包出現異?；蛘叱霈F(xiàn)問題以后，整包更換也是快速的。這樣就可以保證整個系統的利用率，達到最好。我們知道整個電池系統容量是按照木桶理論，按照最低的來計算容量，如果電池包采用串聯方案，那么一串的電池容量是按照最低容量的電池包來衡量。采用多分支PCS方案，每個電池包對應一個支路可以解決電池包不一致導致的短板效應。
這是乘用車使用的電池包，它的電壓范圍，跟大的PCS要求500V以上的是相差比較大的，它的工作電壓范圍是276V-386.4V。很多廠家采用串聯進行升壓使用，我們選擇了這個方案，每一個電池包掛一個PCS分支，PCS直流側電壓范圍滿足這個電池包的電壓范圍，并且單個電池包出現異常不會影響整臺PCS的運行。
從安全可靠性來說，大家對儲能都很關注安全可靠。昨天也有領導專家分析了韓國的起火事故。我們也要保障整個系統的運行安全，怎么做到安全的穩定性運行，從機械結構安全、電子電氣安全、熱安全、使用安全方面進行了全方位的考慮。目前比克電池供貨的乘用車裝車量達到了20萬臺，到目前還沒有出現明火事故，這也是比克電池在各個方面重視安全的結果。在儲能系統安全方面，比克從各個方面都進行相應的設計、防范。在電芯方面也選用了磷酸鐵鋰和穩定性高的三元材料。同時，重點關注熱設計。通過嚴格的熱力分析和模擬，確保溫度場均勻，pack內溫差不超過3度，集裝箱內溫度不超過5度，消除大規模電芯應用的短板效應，采用集裝箱保溫材料和分隔艙設計，降低漏熱，合理的整體風道設計，降低空調啟動時間和能耗。電芯產品是我們做公司的核心，通過不同的添加劑增加電芯的安全與效率，我們知道動力電池和儲能電池在添加劑和材料方面有點不一樣。我們在有機P系、含N化合物、含Si化合物、鹵化物方面進行了相應的研究。長壽命設計方面也是做儲能重點考慮的。
在集裝箱系統安全性方面，我們集裝箱內采用了四個煙霧探測器和四個溫度傳感器，能及時感知危險發生。另外我們采用了水消防系統。大家做儲能都知道，目前氣體消防和水消防的配合是達到最好的效果的，通過水降溫是最直接有效的方法。我們根據每個電池箱上面進行水箱的設計，水箱里面有傳感器。溫度到一定程度以后，傳感器打開，把水灌到水箱里面對電池包進行降溫。如果發生更嚴重的事故，電池包起火、燃燒，直至把水箱燒穿、熔化，那么水箱中的水流到起火點，對起火點進行滅火、降溫，可以防止火災事故的擴大，確保整個事故最極限的情況下不進行蔓延。把溫度降下來之后，事故就不會擴大。這也是我們在探索三元電池的整包利用方面，進行的探索。我們有相應的EMS控制策略。
儲能成本方面：我們說目前的儲能系統成本高起，其實是缺少一個規模生產的問題，電芯規模生產、單體容量提升可降低單位成本，高效率高集成度可降低整體成本，長使用壽命降低度電成本。安全性擔憂方面，可以通過系統化、模塊化產品設計，逐級分解安全指標，從電芯材料、設計、工藝、品管確保電芯一致性，從BMS/EMS大數據智能控制技術保障電池/PCS、電網融合。在壽命預期方面，采用儲能專用電芯設計，采用高效制冷散熱方案保障工作溫度場均勻，采用BMS達到均衡效果，都是使儲能系統壽命更長的手段。產品成熟度方面，采用標準化/模塊化產品設計、制造、施工，采用儲能專用電芯，提高儲能系統的成熟度。以上四項提高以后對儲能的大規模應用，是值得期待。
謝謝大家！
