中國儲能網訊：目前，可用于電網側調峰的技術手段主要有抽水蓄能、蓄電池儲能、壓縮空氣儲能等，其中隨著電池技術的發展，電池儲能開始慢慢投入商業運行。
在2019年召開的兩會上，國務院總理李克強在政府工作報告中強調要加快解決風、光、水電消納問題。因此，如何更好的消納可再生能源發電，降低我國整體煤耗或CO2及污染物的排放是擺在我們面前的重要課題。
電網側調峰
目前，可用于電網側調峰的技術手段主要有抽水蓄能、蓄電池儲能、壓縮空氣儲能等，其中隨著電池技術的發展，電池儲能開始慢慢投入商業運行。與抽水蓄能相比，電池儲能處于起步階段，儲能效率較高，新建電池儲能效率可以達到85%~90%；建設周期短，占地面積小；但是造價較高，目前為1500元~2000元/千瓦時，而抽水蓄能電站可以做到大約1000元~1200元/千瓦時，同時電池的使用壽命也遠遠小于抽水蓄能電站。所以，目前及今后一段時間內，抽水蓄能都將是電網側的主要調峰手段。
抽水蓄能電站除啟停靈活、削峰填谷等特點外，還具有調頻、調相、緊急事故備用和黑啟動等多種功能。因此做好抽蓄電站建設和調度運行，有利于更好地利用新能源資源，提升電力系統綜合效益。
為滿足電網調峰需求，抽水蓄能電站裝機容量需要占到電力系統總裝機的5%~10%。但目前我國抽水蓄能建設還不能滿足電網調峰需求，其裝機總?cè)萘吭陔娏傃b機中的占比僅有1.6%左右，遠遠低于西方發達國家，比如，美國抽蓄電站占比為7%~8%，日本達14%。我國調峰能力不足已開始影響電力系統運行，部分地區時段性影響嚴重。
據中電聯可靠性管理中心統計，目前在運的單機容量超過4萬千瓦的抽水蓄能電站總?cè)萘考s為3000萬千瓦（各省裝機容量見圖1）。從圖1中可以看出，廣東、浙江及江蘇抽水蓄能機組建設規模較大，基本與該省的經濟發展程度相匹配。而西北廣大風能太陽能資源豐富地區的抽水蓄能電站建設容量較小或沒有，所以，這也是西北地區的棄風及棄光率較高的一個重要原因。
發電機組調峰
在圖1中，廣大西北地區除內蒙古有少量的抽水蓄能機組外，其余省份均沒有抽水蓄能電站，除了電網企業建設動力不足外，還和廣大西北地區水資源嚴重缺乏有很大的關系。另外，在東北地區，風資源較為豐富，但是抽水蓄能電站裝機容量也很小。
除電網側利用抽水蓄能調峰外，發電側的調峰對電網運行也有很重要的作用。其中燃氣電站、水力發電及燃煤電站均具有一定的調峰能力。
火電機組及水電機組均可以參與電網調峰，但水電機組調峰受當?shù)厮Y源、豐水及枯水期的影響較大，比如在廣大西北地區只有黃河上游幾個水電站可以參與調峰，調峰能力并不充足；燃機調峰的主要問題是成本太高：受我國燃機技術的影響，發電用燃氣輪機組基本都需要進口，我國所消耗的大部分天然氣也需要進口，而且燃機的檢修維護也一般需要國外的企業來承擔，這樣造成燃氣發電成本很高。因此，在我國廣大西北、東北等地區更多的需要燃煤機組參與調峰。
但現在西北、東北及華北部分地區燃煤機組參與電網調峰所面臨的主要問題一個是調度方式問題：目前，我國大部分地區的燃煤機組調度方式是調度到機組，如果調度到廠，可以由燃煤電廠根據其自身的機組特點靈活掌握，這樣調峰能力會有更進一步的提高；燃煤機組調峰除了受調度方式影響之外，另一個問題是受冬季供熱的影響。

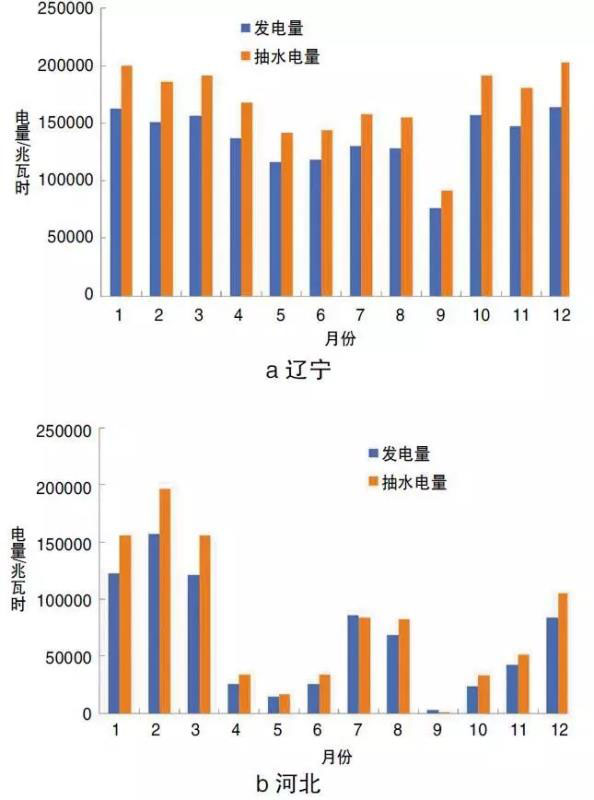

圖2給出了2018年我國幾個典型地區抽水蓄能電站的運行特點。從圖2a中可以看出，遼寧省抽水蓄能電站在每年的10月到次年的4月發電量及抽水電量較多，而這一時期正是當?shù)氐墓┡?，燃煤機組的調峰能力受到很大的限制；圖2b及圖2c則給出了河北和江蘇兩個省份的抽水蓄能電站的運行特點，從這兩個省份可以看出，受冬季供暖和夏季空調的影響，在冬季（12月~次年3月）和夏季（7月份、8月份）蓄能電站的發電量及抽水電量較多，說明其利用小時或設備負荷率較高，其中江蘇省抽水蓄能電站在7月~10月發電量和抽水電量均較高，是夏季炎熱時間更長的緣故；廣東地區地處華南，一年中的大部分時間都比較炎熱，所以抽水蓄能電站進入5月份以后到10月都基本保持較高的負荷率，見圖2d。
受我國氣候特點的影響，冬季是廣大西北地區風資源豐富的時期，但從上面的分析中可以看出，在該時間段內，燃煤機組受供熱的影響，調負荷能力受到很大限制，所以，要想更多的參與電網調峰，需要進行一定的技術改造，一般稱之為靈活性改造。
燃煤機組靈活性改造
抽水蓄能機組的建設周期較長且總投資較大，一般建設周期在6~8年左右，單位投資在6000~7500元/千瓦，因此在不能迅速增加我國北方地區抽水蓄能機組的情況下，為了降低棄風棄光現象，國家能源局推出鼓勵燃煤火電機組進行靈活性改造的政策，即通過熱電解耦或者技術改造等方法，將燃煤機組的調峰能力進一步提高，并計劃在“十三五”期間參與靈活性改造的熱電機組達到約1.33億千瓦，純凝機組約8200萬千瓦。為了補償在低負荷運行時所增加的額外成本，參與靈活性試點改造的機組，在參與電網調峰期間，可以得到較高的上網電價補償。比如在2017年，遼寧某電廠改造后參與電網調峰，全年獲電價補償近1億元，效益非常顯著。
參與靈活性改造的燃煤機組，首先要求具有較大的變負荷能力，比如最小技術出力可以由設計額定容量的50%將至30%，甚至更低；其次要求機組具有快速跟負荷能力，比如負荷調節速度由2%/分鐘提高至5%/分鐘；第三要求機組具有快速啟停能力，比如啟機時間由4小時減少至2小時等。當然，機組的快速調負荷及啟停還需要綜合考慮對其壽命的影響。
因為燃煤機組換熱設備儲熱量大，蒸汽的溫度和壓力響應速度較慢，所以為了能夠達到這些要求，機組需要進行相應的技術改造，比如對主汽調節閥、高加抽汽系統進行改造；對機組的控制系統進行改造等。同時，也需要對鍋爐的燃燒系統和環保系統進行技術改造，以滿足鍋爐在低負荷期間的穩燃及環保要求等。
對于熱電聯產機組，由于其帶有供熱熱負荷，所以汽輪機的最小出力受供熱抽汽量影響很大，因此其改造方式也有不同。為提高其調峰能力，熱電解耦是目前常用的方式：比如大旁路解耦、電鍋爐解耦、電熱泵解耦技術等。
圖3給出了在某電廠35萬千瓦機組所采用大旁路解耦示意圖，在圖3中，從鍋爐出來的部分主蒸汽直接減溫減壓去供熱，而不是經過汽輪機抽汽供熱，這樣，供熱量的多少不再影響汽輪機的負荷，也就提高了機組的調峰能力。
圖4給出了某電廠30萬千瓦機組所采用的電鍋爐解耦方案，在圖5中，供熱機組額外設置2臺電鍋爐及熱水儲罐，在電力負荷較低時，利用電鍋爐將機組所發的多余電量轉換成熱水儲存起來供用熱高峰期使用，也可以有效提高機組的調峰能力。
采用圖3或圖4中的方案，都存在較高的能源浪費，圖3中高溫高壓的蒸汽被直接減溫減壓，然后加熱供熱水，直接降低了蒸汽品質，火用損失很大；而對于圖4中的方案，由于采用電力加熱供暖水，機組的發電效率較低，30萬千瓦機組一般采用亞臨界參數，發電效率僅有40%左右，因此能源浪費更加嚴重。
盡管上述兩種熱電解耦方式或多或少都存在能源浪費問題，但是因為有電價補償，所以從經濟效益上來看，靈活性改造目前是有盈利的，這部分的補償款一般來源于調峰能力不足的電廠。事實上，從更合理的角度而言，由于電網售電采用不同時段電價不同的定價機制，而發電機組進行靈活性改造，相當于承擔了一部分的電網調峰工作，所以補償款的一部分應該由電網企業承擔，而另一部分則需要由受益的風電或太陽能發電等新能源發電企業支付。
兩種調峰方式的能耗比較
對于電網而言，在利用抽水蓄能電站進行調峰的時候，消耗的電量損失將由自身承擔，而利用發電機組調峰，那么額外消耗的能量將由發電企業承擔。既然這兩種方式都要增加能耗，那么拋開電價或者補償?shù)冉?jīng)濟因素，那種調峰方式的能耗更低呢？
圖5與圖6給出了兩種調峰方式的示意圖，在圖5中，主要由抽水蓄能電站調峰，燃煤機組的最小出力取設計值，一般純凝機組的最小出力Pminc為額定容量Pnc的50%，而供熱機組的最小出力Pming假定為額定容量Pnc的70%（供熱機組的最小出力受機組的熱電比影響較大，此處為假定值，僅用來說明問題）。在圖7中，對燃煤機組做了技術改造，機組的最小出力Pmin可以降至額定容量的30%。
圖7給出了兩種調峰方式的運行負荷示意圖，假定在某一時刻風電光伏負荷迅速上升，但是用電負荷基本保持不變，那么燃煤機組需要立即降低負荷以便于風電光伏上網。對于沒有進行靈活性改造的機組，其負荷只能降低為F1（比如為50%或70%），而對于改造后的機組負荷可以進一步降低至F2（比如為30%）。這樣，機組在沒有改造時，負荷差F1-F2就相當于被抽水蓄能機組所吸收（即圖7中的陰影部分）。假定在運行到時間T1時，因為0~T1時間段內抽水蓄能機組已經將部分電能儲存起來，所以在T1以后的時間段內可以利用蓄能電站的發電來替代燃煤機組的負荷，如果風電光伏及用電負荷不變，那么后面抽水蓄能電站的負荷達到F2即可滿足系統要求，一直運行到調峰結束，即時刻T2。在T1~T2的時間段內，蓄能機組所發出的電量應該與吸收電量與蓄能效率的乘積相等。
根據前面圖2中的數據，可以計算出目前抽水蓄能電站的蓄能效率大約為82%（發電量除以抽水電量），而燃煤機組的的能效水平與機組的負荷密切相關，圖8給出了某30萬千瓦純凝發電亞臨界機組的汽機效率與負荷率之間的關系，從圖中數據可以估算出該機組在100%負荷時的供電煤耗大約為315克/千瓦時，在50%的負荷時供電煤耗約為350克千瓦時，在30%負荷時的煤耗大約為380克/千瓦時。而當機組供熱時，可以取70%負荷時供電煤耗為300克千瓦時。同時，風電和太陽能發電的能耗認為是0，以此為條件可以對兩種調峰方式的能耗做簡單對比：當燃煤機組為純凝發電機組時，一個調峰周期內（圖7中0~T2時間段內），抽水蓄能調峰方式的能耗與純凝機組靈活性改造調峰方式的能耗比例為175/176.3；而當機組是供熱機組時，二者的比例為210/238.6。由此可見，采用抽水蓄能方式的能耗要低一些，尤其是熱電聯產機組熱電解耦并靈活性改造后煤耗大幅度增加，所以該種調峰方式能耗增加更多。
當然，上述計算條件相對理想，對于具體的項目，還需要根據實際情況做更為詳細的技術經濟性分析。
熱泵耦合循環水供熱方式

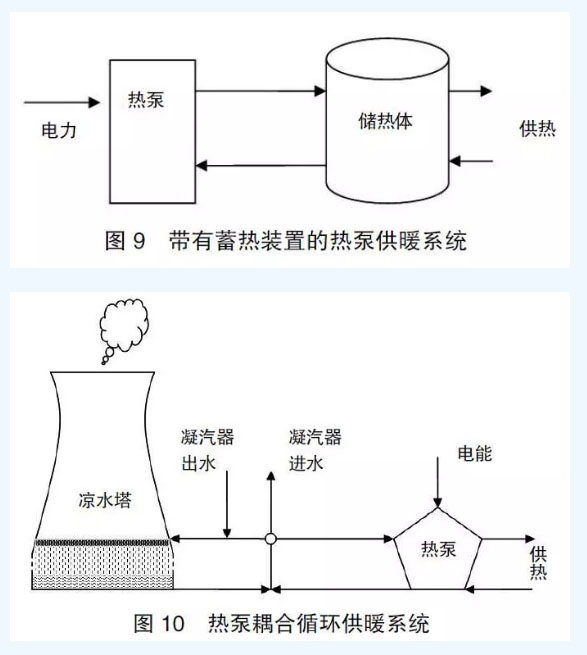

熱電聯產機組為了調峰進行熱電解耦，導致機組的煤耗顯著增加，降低了系統效率。在前面提到，熱電解耦技術中，有采用大型高效水源或地源熱泵進行供熱的技術路線，即利用電力驅動大型熱泵為居民小區、醫院、商場或其他企事業單位供暖，當熱泵的制熱系數較高時（現在大型高效熱泵的制熱系數可以達到5），熱泵所消耗的電量可以小于汽輪機因減少抽汽而增加的發電量，這樣系統效能大大提高。同時，熱泵如果與儲熱裝置相耦合，還可以顯著提高系統對風電、太陽能發電的吸納能力，系統示意圖見圖9。
不過建設大型壓縮式水源或地源熱泵也可能會面臨一些較大的問題：其一是當?shù)氐乃幕虻刭|(zhì)條件不一定能夠滿足大型熱泵的安裝需求，尤其是北方缺水地區；其二是熱泵長期運行會對當?shù)氐牡刭|(zhì)環境產生一些負面影響，比如地溫下降導致地源熱泵制熱效果下降、水源熱泵回灌水不足會導致地下水資源過度消耗，或者污染地下水等；其三是建設成本較高等。
為應對上述問題，可以利用燃煤機組的循環水作為熱泵的低溫?zé)嵩?，送至熱用戶附近，由熱用戶利用大型高效水源熱泵為其進行采暖，見圖10。由于循環水溫度較低，大大減少了管網的散熱熱損失；如果將一臺熱電聯產機組利用該技術路線進行熱電解耦技術改造后，汽輪機改為純凝機組，機組的調峰能力大大增加，以某供熱抽氣量為200 噸/小時的 35萬千瓦機組為例，改造后以鍋爐最低穩燃負荷為50%計算，機組的調負荷能力將由原來的10萬千瓦增加到17.5萬千瓦，增幅高達75%；另外，由于汽輪機抽汽參數較高，所以改造后汽輪機增加的發電量扣除熱泵耗電量以后仍有2.5萬千瓦的剩余，顯著增加了電廠效益；熱泵使用的電力可以來自于該燃煤機組，也可以來自風電太陽能發電，因此配合儲熱裝置會有效增加系統對新能源電力的消納能力。
結論與建議
從前面的計算與分析來看，采用燃煤機組靈活性改造為電網深度調峰的方式，在一定條件下，其能耗要高于抽水蓄能調峰方式，因此，在對燃煤機組進行靈活性改造的時候，需要更為慎重。因此，在我國現階段，更合理的方式是建設大容量高效率的抽水蓄能電站，或者大力對電池儲能技術進行研發，以解決其壽命和成本問題。或者優化調度方式，大力推廣電熱泵與電廠循環水相結合的供暖技術路線等，以促進清潔能源消納利用等。
本文刊載于《中國電力企業管理》2019年03期
原標題:調峰路徑選擇與能耗差異
