本文引文信息
劉輝, 葛俊, 鞏宇, 劉漢民, 肖飛. 風電場參與電網一次調頻最優方案選擇與風儲協調控制策略研究, 2019, 2(1): 44-52
Liu Hui, Ge Jun, Gong Yu, Liu Hanmin, Xiao Fei. Optimization Scheme Selection of Wind Farm Participation in Grid Primary Frequency Regulation and Study of Wind-Storage Coordination Control Strategy. 2019, 2(1): 44-52(in Chinese).
作者：劉輝1,2，葛俊3，鞏宇1,2，劉漢民4，肖飛5
單位：1. 國網冀北電力有限公司電力科學研究院 2. 風光儲并網運行技術國家電網公司重點實驗室 3 . 國網冀北電力有限公司 4. 國網新源張家口風光儲示范電站有限公司 5. 西安許繼電力電子技術有限公司
引言
隨著中國能源結構改革的深化，新能源裝機占比持續增加。風電、光伏等新型能源大多以電力電子設備并網，高比例新能源接入和高度電力電子化將成為電力系統的重要特征，由于新能源發電設備不具備響應系統頻率變化的慣量和一次調頻能力，當面臨由于直流閉鎖、故障切機或負荷突變等原因?qū)е孪到y(tǒng)頻率偏離時，其安全穩定運行將受到威脅。本文將對規模化儲能聯合新能源電站參與電網一次調頻的可行性與經濟性進行分析，并提出一種風電場一次調頻最優方案。
新能源電站一次調頻必要性分析
1. 大電網頻率特性分析
對華北電網某35kV母線PMU頻率數據進行長期統計，隨機抽取一天頻率如圖所示，看出該地區電網正常運行工況下頻率波動范圍在 50±0.04Hz以內，頻率日越過火電機組調頻死區±0.033 Hz的總次數為1670次，其中越上限720次，越下限950次；圖為其中1小時的頻率曲線，觀察圖中A區域，當電網頻率越過一次調頻死區上限，地區火電機組一次調頻功能啟動，頻率被調整回正常范圍。
? 某35kV母線頻率曲線

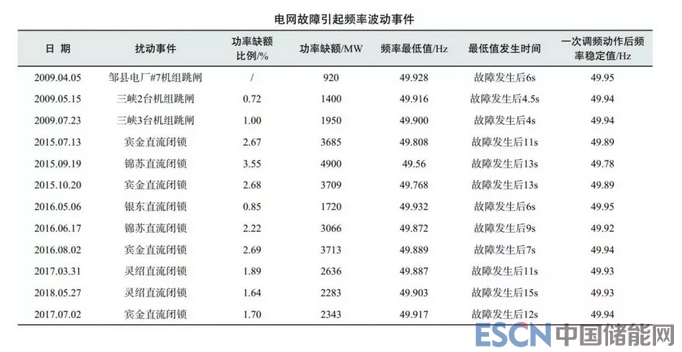

為研究系統在功率缺額情況下電網的頻率特性，統計了近十年內中國電力系統中較嚴重的頻率波動事件?？梢园l(fā)現：功率缺額較小時（3%pu以內），頻率降低值與缺額值成正比關系，1%的功率缺額將導致系統頻率最低點下降約0.08Hz，頻率最低值出現的時間在故障發生后的10s之內；功率缺額較大時，單位功率缺額引起的頻率最低點下降越嚴重，最低點出現的時間越晚。
2. 高比例新能源電力系統頻率特性仿真分析

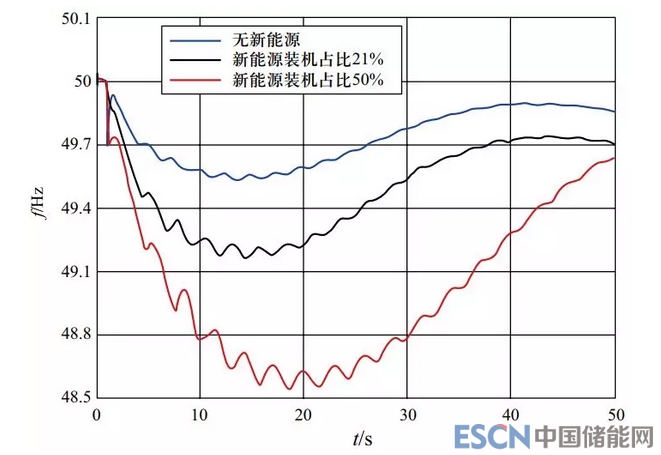

為分析新能源裝機占比提升后電力系統的頻率特性，針對華北電網新能源裝機占比為0%、21%和50%這3種系統進行仿真研究，得到了系統發生5%功率缺額后電網頻率動態特性曲線圖。說明如果新能源機組不具備一次調頻能力，隨著新能源裝機占比的提升，電網對功率突變事件的抗干擾能力將大為削弱。
? 不同新能源占比場景下系統頻率特性
新能源電站一次調頻方案技術經濟性分析
1. 新能源調頻與火電調頻的類比關系
由于光伏、風機等新能源機組一般運行在MPPT模式，類比火電一次調頻原理可總結新能源機組參與電網一次調頻需具備兩個基本條件：① 采用類似調速器的虛擬同步發電機控制；② 預留備用功率。
2. 風電場一次調頻方案技術經濟性分析
通過仿真及對比分析得到，預留備用方案調頻性能與火電相當且可長期有功支撐，但經濟損失巨大；釋放轉子慣量控制方案只需修改機組控制軟件不增加一次投資，但頻率二次跌落無法消除且過大；相比之下，配置儲能方案僅需一次性投入且投資額可接受，其調頻性能優于火電，且在后續運行中儲能可通過減少棄風棄光、平滑出力等綜合應用模式為業主增加收益，所以新能源電站配置集中式儲能是最佳的一次調頻方案。

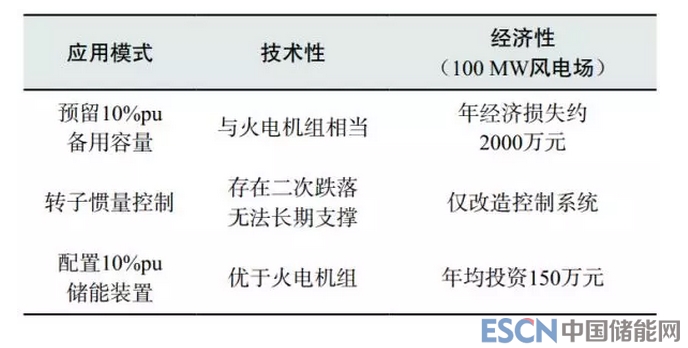

三種應用模式技術經濟性對比
3. 風儲協調控制策略
由于一次調頻所需虛擬慣量具有尖峰特征，若僅由儲能提供一次調頻附加功率，儲能峰值功率利用時間短，功率利用率低，由此提出風電轉子慣量釋放和儲能穩態支撐的協調控制策略：虛擬慣量等短時功率尖峰由風電承擔，一次調頻所需要的穩態功率由儲能承擔，如圖8所示。
? 風儲協調控制策略示意圖
基于本文所提風儲協同調頻控制策略，模擬風電裝機容量占比為20%的電力系統中發生5%功率缺額事件后，在6.2 m/s，8.6 m/s和11.2 m/s 3種風速條件下時儲能系統的調頻容量需求，仿真得到風速11.2 m/s時儲能容量需求最多，為風電場裝機容量的5.9%，相比儲能單獨承擔調頻任務時8% pu時減少了26%。

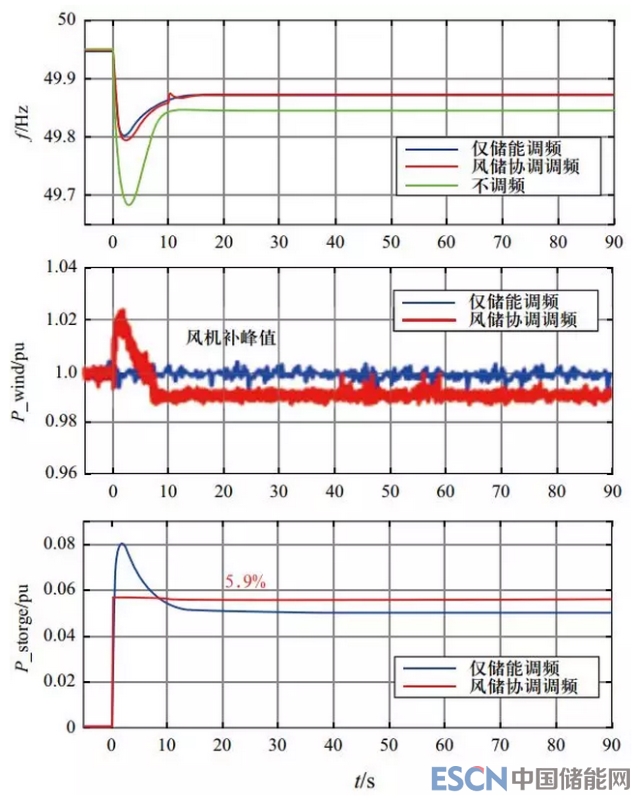

? 風速11.2 m/s時風儲協調策略一次調頻曲線
結論
1）若新能源機組不具備一次調頻功能，隨著新能源裝機占比的提升，電網對功率突變事件的抗干擾能力將被大大削弱，頻率特性嚴重惡化；
2）類比火電機組一次調頻原理，提出新能源機組參與電網一次調頻需具備虛擬同步發電機控制和預留備用兩個基本條件；
3）對比研究了風電機組預留備用、釋放轉子慣量、配置儲能3種調頻方案的可行性與經濟性，集中配置儲能是新能源電站最佳的調頻方式；
4）提出了一種風儲協調風電場一次調頻控制策略，采用此策略可將儲能容量配置減少26%，大大提高了儲能參與一次調頻的經濟性。
