中國儲能網訊：目前由山東電建三公司建設的摩洛哥努奧二期200MW槽式與三期150MW塔式光熱電站已實現穩定的滿負荷運行，累計向摩洛哥電網輸送了數億度電；由上海電氣總承包的迪拜950MW光熱光伏混合電站中，包括3個200MW槽式電站和1個100MW塔式電站。項目方將槽式和塔式兩種太陽能熱發電技術路線充分結合，發揮各自優勢。內蒙古電力勘測設計院有限責任公司（簡稱內蒙院）是迪拜太陽能熱發電項目的技術咨詢服務方，首次在國際太陽能光熱發電項目中展示了其扎實的技術能力與優質的服務水平。內蒙院發電事業部工程師喬木森近期對槽式和塔式兩種太陽能熱發電技術的經濟性進行了對比分析，特整理如下，以供參考。
一、光熱電站的技術路線
從現有光熱電站現有裝機容量來看，目前槽式光熱項目占比較大，同時槽式光熱項目起步較早，最為成熟，約占CSP總裝機的80%以上，且美國加州SEGS電站已有全生命周期運行的機組，成為槽式安全可靠運行的一個最佳案例。
雖然現在世界在運行光熱電站中槽式占比遠遠大于其他技術，但從現有光熱電站的商業化發展規模綜合判斷，未來塔式光熱發電技術可能是光熱發電的主要技術方向。根據太陽能采集方式分類，太陽能熱發電主要分為拋物槽式熱發電、塔式熱發電、碟式熱發電和線性菲涅爾熱發電技術。本文就槽式與塔式光熱發電技術的經濟性進行論證分析。
二、各種技術方案對比基礎
結合本工程地理廠址條件、廠址處典型年光資源情況等，分析對比了導熱油槽式、熔鹽槽式以及熔鹽塔式電站等不同方案下的技術經濟指標。
假定新建100MW太陽能光熱發電機組，廠址位于甘肅省某地。屬于光資源一類地區。
光熱電站成本構成主要由集熱系統、傳熱系統、儲能系統、發電系統、輔助系統、土地成本等組成，另外還有EPC等項目管理成本。在機組容量確定前提下，各組成部分在總靜態投資的占比主要通過太陽倍數（主要反映集熱系統、傳熱系統規模以及土地成本等），儲能小時數（主要反應儲能系統規模）等反映，各分系統配置不同會導致不同的平準化度電成本（LCOE）。
通過收集分析國內外光熱產業成本信息，形成了下表所示各種技術路線參考成本模型系數表。其中熔鹽塔式電站塔高成本與高度為指數函數關系，吸熱器成本也與吸熱器表面積為指數函數關系，表中未列出，兩者成本模型在計算過程中均已考慮。
表1 各種技術路線參考成本模型系數
表2 各技術路線在參考成本模型下計算結果表
注：以上分析只是不考慮靜態投資規模前提下理論追逐低LCOE結果，實際工程方案還應考慮靜態投資規模以及各技術路線優缺點，實際運行情況等其他因素。一味追求低LCOE風險很高，應在現有技術能夠順利實現前提下以較小投資增幅實現較大LCOE降幅為目標，進一步優化各路線技術方案，相關分析見后續分析。
三、槽式光熱電站技術經濟論證
槽式光熱發電現今提出的技術路線主要有導熱油槽式光熱電站和熔鹽槽式光熱電站，上述所指導熱油為世界現有商業電站應用最廣的聯苯-聯苯醚低共熔混合物，主要產品有首諾的VP-1和陶氏的DowthermA，下面簡稱：導熱油。
在國內也有把傳統傳熱介質更換為有機硅（下面簡稱：硅油）導熱油的案例，本章節也針對此進行技術經濟性論證。
1、1×100MW槽式導熱油光熱發電技術方案
在本項目站址地規劃場地及參考光資源情況下，利用SAM軟件對該地建設一臺100MW導熱油槽式光熱發電站進行模擬。
可以從圖紙中找到相應的LCOE最低點，此時太陽倍數為3.6（對應集熱場UT槽回路數為240，反射面積為164.4萬m2），儲能小時數為11.5h。此時靜態投資約為38.1（參考數據）億元。
因此須在投資增幅和LCOE降幅之間找到一個合理的平衡點，爭取用增加較小的靜態投資換取LCOE的較大降幅。

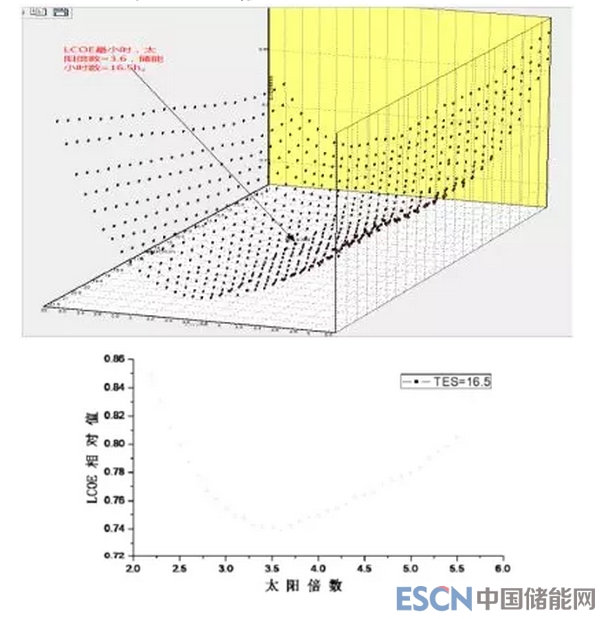

模擬結果三維圖示如下圖所示。
圖：100MW導熱油槽式電站LCOE在不同儲能小時下隨太陽倍數變化曲線
可以看出太陽倍數在2.5-3之間LCOE降低速率較大，并且此時的參考成本模型較穩定，有利于分析結果，因此選取太陽倍數2.7（集熱場UT槽式： 回路數為180，反射面積約為123.3萬m2）較為合理。

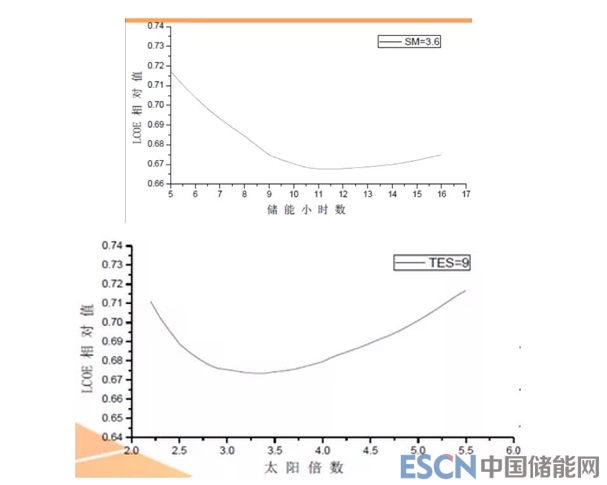

且根據前述分析，在太陽倍數為3.6時，LCOE出現最小值，因此繪制太陽倍數為3.6時，LCOE隨儲能小時數的變化曲線，如下圖所示。
圖：100MW導熱油槽式電站SM=3.6 時LCOE隨儲能小時數的變化曲線
由圖可知，當儲能小時為8-10h時LCOE下降速率出現轉折，是曲線導數的拐點位置。因此，將儲能小時設置為8-10h是合理的。
儲能小時數定為9h后，從圖中可以看出將太陽倍數定為2.7較為合理， 其接近LCOE下降速率轉折點，以較小靜態投資能實現較大LCOE降幅。
因此1×100MW導熱油槽式方案方案確定鏡場太陽倍數為2.7，對應的集熱場UT槽回路數為180個，反射面積為123.3萬m2，儲能小時為9h，對應的儲能容量為2289MWht。
2、2×50MW槽式導熱油光熱發電技術方案
2個50MW槽式電站相鄰配置完全一致，以下方案描述主要敘述單臺50MW 機組配置，2個50MW槽式電站配置即為1個槽式電站數量的2倍。
2×50MW導熱油槽式方案確定鏡場太陽倍數為2.6，集熱場ET槽回路數為191個，反射面積為62.5萬m2，儲能小時為9h，對應的儲能容量為1168MWht。
3、硅油槽式光熱電站技術經濟論證
硅油傳熱介質高溫性能穩定、運行溫度區間寬（-40℃～425℃），因此硅油介質的使用將會提高汽輪機效率、降低儲熱成本、降低導熱油防凝系統成本，簡化導熱油凈化系統。
SAM模型建立基礎：根據現有資料分析，硅油為傳熱介質的槽式光熱系統中，系統省去了防凝裝置、簡化了傳熱介質凈化系統、傳熱介質伴熱電纜等，同時較大的溫差也可使的熔鹽儲熱介質量變小，減少儲罐成本。硅油為傳熱介質的槽式系統其他方面幾乎與傳統導熱油介質槽式技術基本相同。

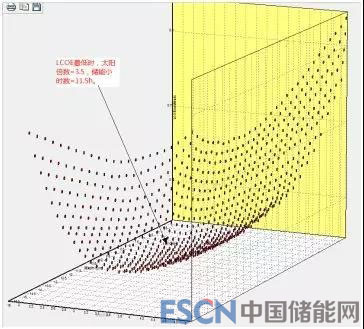

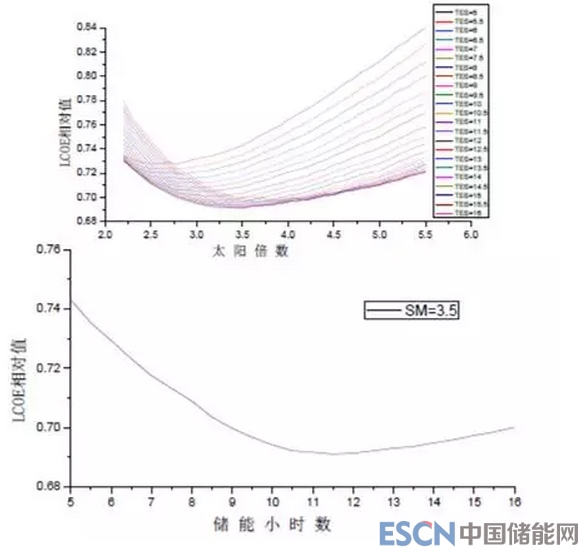

由以上分析建立硅油槽式電站模型，裝機規模定為100MW。采用與100MW傳統導熱油槽式技術相同的集熱系統。集熱器主要采用現今應用于商業化電站的UT槽（也稱終極槽）方案，真空集熱管采用90管，模型運行結果如下圖所示。
1×100MW硅油槽式方案確定鏡場太陽倍數為2.7，對應的集熱場UT槽回路數為180個，反射面積為123.3萬m2，儲能小時為9.5h，對應的儲能容量為2374MWht。
4、熔鹽槽式光熱電站技術經濟論證
工業上廣泛應用的熔鹽為硝酸熔鹽，其主要特點體現在：熱容量大、較低的粘度以及化學穩定性。二元鹽是現今光熱電站唯一商業化的傳熱介質。以下關于熔鹽槽式光熱電站的論述，傳熱儲熱介質采用二元鹽進行分析。
1）1×100MW熔鹽槽式光熱發電技術方案
1×100MW熔鹽槽式方案確定鏡場太陽倍數為3，對應的集熱場UT槽回路數為182個，反射面積為124.7萬m2，儲能小時為13h，對應的儲能容量為2962MWht。
根據以上5種方案優化結果，列各個方案最優化結果如下表所示，主要方案包括：1×100MW導熱油槽式，2×50MW導熱油槽式，1×100MW硅油槽式，1×100MW熔鹽槽式，2×50MW熔鹽槽式。
表3 槽式方案配置及技術經濟對比
四、塔式光熱電站技術經濟論證
對于塔式技術方案，前文已列舉了在現有市場塔式各設備成本的基礎上優化到的最優塔式配置，此時定日鏡場面積為133.9萬m2，儲能小時為13h，儲熱容量為2962MWht，此時根據參考DNI，塔式電站的上網電量為約為3.53億kWh/a，靜態投資約為32.24億元，其定日鏡場布置如下圖所示。
同時縱向?qū)Ρ?00MW光熱電站最優化配置下的LCOE，熔鹽塔式電站由于其較好的系統效率，其LCOE是技術方案中最優的方案。
塔式優化過程不同于槽式，其鏡場布置受設計點DNI選擇的影響較大，不同的設計點DNI下布置鏡場具有不同定日鏡數量及定日鏡定位。本次槽式和塔式技術路線對比分析當中為了簡化過程，暫按較為常見96.3m2定日鏡和常見535MW圓柱形吸熱器進行對比，待下一步可單獨比選塔式定日鏡規格和吸熱器。

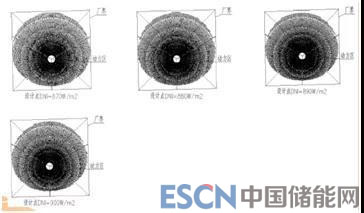

繪制不同設計點DNI值下鏡場如下圖所示。
繪制了設計點DNI從630～900W/m2，間隔為10W/m2的定日鏡場布置圖：

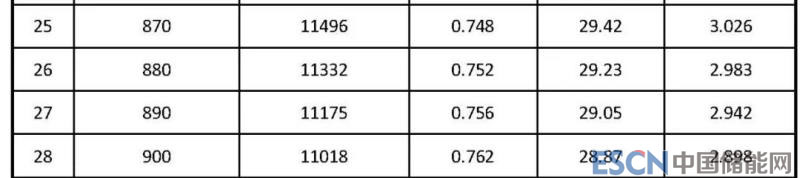

表4 不同設計點DNI值下熔鹽塔式各方案技術經濟參數
圖：100MW熔鹽塔式電站設計點DNI=780W/m2時LCOE隨儲能變化曲線
表5 本項目槽式與塔式方案對比
結論：儲能小時為12h時，具有最優的LCOE值，因此，確定參比100MW熔鹽塔式電站方案的設計點DNI為780W/m2，儲能小時為12h。
五、影響光熱電站正常運行因素分析
表6 不同地區光資源法向直接輻射波動頻次出現大數統計
（1）氣溫影響分析
（2）沙塵影響分析
（3）風速影響分析
（4）DNI波動影響分析
（5）地形坡度影響分析
（6）其他因素影響分析：①輔助燃料供應 ②安全性防火 ③進口件
綜上所述，太陽能熱發電槽式塔式技術各有優勢，選擇什么樣的技術路線，還需因地制宜，因地施策。但國際上成功案例已經表明將槽式和塔式兩種太陽能熱發電技術路線充分結合的可行性。
