中國儲能網訊：氫能以其清潔、高效的特點被公認為未來最有潛力的能源載體，上一篇，我們主要介紹了氫氣的制備方法，水電解制氫技術及其安全防控。安全、高效的儲存技術是實現氫能利用的關鍵。在氫氣儲存方面，目前是如何實現安全使用的？
氫氣的儲存主要有高壓氣態儲氫、低溫液態儲氫、金屬氫化物儲氫和有機液體儲氫。在我國，高壓氣態儲氫應用最為廣泛。
? 高壓氣態儲氫應用在我國最為廣泛
高壓氣態儲氫以氣罐為儲存容器，通過高壓壓縮的方式存儲氣態氫。其優點是成本低、能耗相對小，可以通過減壓閥調節氫氣的釋放速度，充放氣速度快，動態響應好，能在瞬間開關氫氣。
根據應用方式的不同，高壓氣態儲氫分為車用高壓氣態儲氫和固定式高壓氣態儲氫。
車用高壓氣態儲氫主要應用于車載系統，大多使用金屬內膽碳纖維全纏繞氣瓶（III型）和塑料內膽碳纖維全纏繞氣瓶（IV型）。當前，國內車載系統中主要以III型瓶為主，國內有北京科泰克、北京天海、沈陽斯林達、中材、富瑞特裝等多家車用氫瓶生產企業。

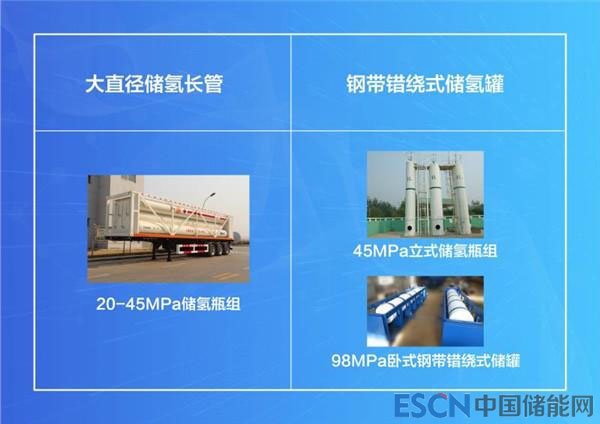

固定式高壓氣態儲氫主要應用在固定場所，如制氫廠、加氫站以及其他需要儲存高壓氫氣的地方。目前主要使用大直徑儲氫長管和鋼帶錯繞式儲氫罐來儲氫。
大直徑儲氫長管方面，石家莊安瑞科氣體機械有限公司2002年在國內率先研制成功20/25MPa大容積儲氫長管，并應用于大規模氫氣運輸。繼而開發的45MPa儲氫瓶組，已成功用于國內眾多加氫站。長管氣瓶材料為鉻鉬鋼4130X，強度高，具有良好的抗氫脆能力。
鋼帶錯繞式儲氫罐目前有45Mpa和98Mpa兩種型號，如浙大與巨化集團制造生產的兩臺國內最高壓力等級98MPa立式高壓儲罐，安裝在江蘇常熟的豐田加氫站中。
? 低溫液態儲氫是未來重要發展方向
低溫液態儲氫是將氫氣壓縮后冷卻到-252 ℃以下，使之液化并存放在絕熱真空儲存器中。與高壓氣態儲氫相比，低溫液態儲氫的質量和體積的儲氫密度都有大幅度提高，通常低溫液態儲氫質量?jī)?chǔ)氫密度可以達到5.7%。僅從質量和體積儲氫密度分析，低溫液態儲氫是比較理想的儲氫技術，是未來重要的發展方向，它的運輸能力是高壓氣態氫氣運輸?shù)氖兑陨希膳浜洗笠?guī)模風電、水電、光電電解水制氫儲運。
在歐美日等國家，液氫應用相對比較成熟，在運輸、加氫站和車載中都有應用。我國液氫目前主要應用在航天領域，以及少數的電子行業。航天101所在液氫的制備、儲運、應用上都有成熟的經驗。
我國相關部門正在研究制定液氫民用標準，車用液氫技術研究正在進行中，液氫將應用在一些長途、重型商用車，以及加氫站中。
? 金屬氫化物儲氫適用于重量不敏感領域
金屬氫化物儲氫是利用過渡金屬或稀土材料與氫反應，以金屬氫化物形式吸附氫，然后加熱氫化物釋放氫。
金屬氫化物質量?jī)?chǔ)氫密度在2%～4.5 %，由于儲氫合金安全、無污染、可重復利用等優點，目前主要應用于潛艇、船舶等需要配重及港口等對重量不敏感的大型器械方面。
北京有色院、北京浩運金能、廈門鎢業、寧波申江、湖南科力遠、安泰科技、江蘇申建等公司都在進行固體儲氫材料的研究。
? 有機液體儲氫方便運輸和儲存
有機液體儲氫是利用不飽和芳香烴、烯炔烴等作為儲氫載體，與氫氣發生可逆化學反應來實現儲放氫，質量?jī)?chǔ)氫密度達到7%左右，在到達用戶端時，載氫液體通過催化反應器釋放氫氣供氫燃料電池使用。經脫氫后儲氫載體再回流到儲罐中，并到加氫站置換新的載氫液體有機儲氫。
液體有機儲氫材料最大的特點就是常溫下為液態，能夠十分方便地運輸和儲存。整個使用過程中完全通過熱交換降低能耗，且沒有溫室氣體排放，安全保障。
其中，武漢氫陽研發了一種稠雜環有機分子作為有機液體儲氫材料，儲氫高達58g/L，不存在副產物，可逆性好，并可在常溫常壓下利用管道、槽罐車等運輸。該有機液體儲氫材料已經投入應用。
? 35MPa和70MPa高壓儲氫瓶相應國標已發布并實施
我國應用最為廣泛的氫氣儲存方式是高壓氣態儲氫。高壓氣態儲氫氣瓶的設計、生產和使用必須要有相應的標準規范，以保障其安全性。
目前，我國已經完成能夠適用于35MPa和70MPa的高壓儲氫瓶的相應標準GB/T 35544-2017《車用壓縮氫氣鋁合金內膽碳纖維全纏繞氣瓶》，于2017年12月29日發布，2018年7月1日開始實施。
標準規定了車用壓縮氫氣鋁內膽碳纖維全纏繞氣瓶的型式和參數、技術要求、試驗方法、檢驗規則、標注、包裝運輸和存儲等要求，保障了高壓儲氫氣瓶的安全性。
? 車載高壓氣態儲氫現有防護措施能有效解決泄漏、爆炸等問題
車載高壓氣態儲氫安全防護措施主要有過溫報警、起火防護、過壓保護、過流保護和氫氣泄露監控等。
?過溫報警：儲氫瓶上安裝的溫度傳感器用來檢測瓶?jī)?nèi)氣體溫度，傳感器將溫度信號發送到駕駛室儀表盤上，從而判斷瓶?jī)?nèi)氫氣是否超溫。
?起火防護：當儲氫瓶處于起火環境中時，溫度傳感器和壓力傳感器會檢測到瓶?jī)?nèi)氣體溫度和壓力的異常并切斷氫氣供應。同時，瓶閥上安裝有壓力泄放裝置。
?過壓保護：當儲氫瓶中氫氣壓力過高時，能通過壓力泄放裝置自動泄壓，保證儲氫瓶在安全的工作壓力范圍之內。
?過流保護：當供氫管道斷裂，溢流閥開啟，進行過流保護，截?cái)鄽怏w泄漏。
?氫氣泄漏監控：儲氫瓶電磁閥與氫氣泄漏報警系統聯動，當泄漏氫氣濃度達到保護值時將自動關閉，從而切斷氫氣供應。
綜合以上，現有的防護措施能有效的解決高壓車載儲氫瓶的氫氣泄漏、爆炸等問題。
? 固定式高壓氣態儲氫按照儲氫裝置不同有著不同的安全防護措施
大直徑儲氫長管需要從氣瓶質量、爆破片裝置、壓力表、溫度計和安全聯鎖裝置等方面做好防護。
?氣瓶質量：氣瓶?jī)?nèi)外表面均經過噴丸處理，并用內窺攝像系統逐只進行內部全面檢查，確保內部質量。氣瓶成形及水壓試驗后逐只進行磁粉檢測，確保不得有任何裂紋狀缺陷存在，且氣瓶的兩端螺紋均經磁粉檢測，確保連接螺紋質量可靠。
?爆破片裝置：爆破片裝在氣瓶的兩端，較安全閥體積小、重量輕，但密封可靠，同時其泄放面積較同體積的安全閥泄放面積要大得多。
?壓力表：氣瓶充卸氣管路上設置有壓力表，量程取1.5-3倍的工作壓力，精度1.5級。壓力表采用防震型，其前端設置壓力表閥，便于更換拆卸。
?溫度計：考慮到工作環境溫度及充氣時氣體溫度升高、卸氣時氣體溫度降低等因素，溫度計測量范圍應覆蓋最低和最高工作溫度，測量范圍應取-40-80。溫度計多采用雙金屬型，讀數方便，堅固耐用，且采用防護套管與介質隔開，易于更換拆卸。
?安全聯鎖裝置：裝卸氣過程中，即操作倉門打開狀態，嚴禁拖車啟動運行，否則會造成裝卸軟管等連接部位拉斷、氣體泄漏等嚴重事故。
鋼帶錯繞式儲氣罐則安全性高，氣罐使用溫度-40～60℃，儲存壓力45-95MPa。采用抗氫脆、抗氫腐蝕的奧氏體不銹鋼，同時擁有抑爆抗爆、缺陷分散、運行狀態在線診斷等優點，儲氣罐安裝安全閥、壓力傳感器、溫度傳感器、氫氣泄漏探頭，通過對氣罐的遠程在線監控，可時時監測儲罐安全狀態。
總體而言，目前，35MPa氣態儲氫主要應用于城市內車輛，如城市公交車、物流車、團體班車；70MPa已經研發成功，主要應用于乘用車；液態儲氫技術成熟，在我國主要應用于軍事領域，民用推廣實現后，可解決長途、重載、大功率商用車的用氫需求；有機液體儲氫技術突破后，可應用于大部分用氫領域；固體儲氫適用于對重量不敏感的領域。
