中國儲能網(wǎng)訊：說的液態(tài)金屬，恐怕大家最熟悉的還是《終結(jié)者2》中的液態(tài)金屬機器人T-1000，T-1000具有液態(tài)金屬材質(zhì)，能夠根據(jù)控制指令隨意變換形態(tài)，這給我們留下了深刻的印象，在現(xiàn)實中液態(tài)金屬可沒有電影中的那么智能和炫酷，它更多的是作為一種功能性材料出現(xiàn)。今天要給大家介紹的是一款具有液態(tài)金屬電極的新型儲能電池。液態(tài)金屬電池是從可充電液態(tài)熔鹽電池發(fā)展而來，隨著太陽能發(fā)電和風(fēng)能發(fā)電的大規(guī)模建設(shè)，對分布式儲能電站的需求越來越大。自1960年代開始，由于低成本和長壽命，可充電液態(tài)熔鹽電池的研究就得到了重視。發(fā)展到現(xiàn)在，Na-S液態(tài)金屬電池(NAS)已經(jīng)商業(yè)化應(yīng)用，在全世界范圍內(nèi)有超過200項的工程應(yīng)用，但是由于該電池需要使用Na離子選擇性薄膜β-Al2O3，β-Al2O3是一種脆性材料，極容易產(chǎn)生裂紋，會導(dǎo)致電極材料之間發(fā)生嚴重的副反應(yīng)，導(dǎo)致電池起火。2011年，安裝在日本三菱材料公司筑波工廠的NAS電池就因為隔膜裂縫發(fā)生了嚴重的起火事件。
圖片來源見參考文獻
為了改善NAS電池的安全性，后來人們由開發(fā)出了ZEBRA電池，但是由于仍然需要使用β-Al2O3作為隔膜，限制了電池的電流密度的提高。直到2009年Sadoway教授的研究團隊才開發(fā)出了一款新型的液態(tài)金屬熔鹽電池，該電池基于正負極和電解液不同的密度自然分成三層，從而不需要使用隔膜，提高了電池的安全性和電池大電流放電能力。但是該電池的工作電壓過低，早期產(chǎn)品工作電壓不足1V，改進型的產(chǎn)品也僅0.8V左右，無法商業(yè)化應(yīng)用。
近日，挪威科技大學(xué)的Junli Xu對這種新型的液態(tài)金屬電池進行了改進，采用液態(tài)的Na作為負極，漂浮在電池的上層，液態(tài)Zn作為正極，沉于電池的底部，以NaCl-CaCl2-ZnCl2熔鹽作為電解液，處在正負極中間。由于不需要采用隔膜，該電池電阻更低，電壓衰降更少，電流密度更大。該電池的放電平臺范圍為1.4-1.8V，更為重要的是該電池可以在高電流密度下進行放電，在100mAh/cm2的電流密度下，該電池的放電電壓仍然高于1.1V，在200mAh/cm2的電流密度下，電壓高于0.8V。
圖片來源見參考文獻

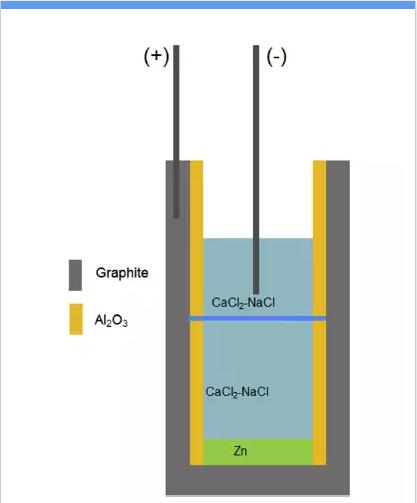

該電池包含一個石墨坩堝，一個氧化鋁絕緣桶，孔隙率為300ppi氧化鎂穩(wěn)定氧化鋯薄片，Mo金屬電流導(dǎo)線，電解液采用NaCl: CaCl2 (50:50 mol %)，熔點為500℃，電池的工作溫度為560℃。首先，將鋅放置于電池的底部，并加入相應(yīng)數(shù)量的干燥NaCl: CaCl2鹽，然后該電池被移入到管式爐中，加熱到560℃，正極通過石墨引出，Mo線作為負極，將Mo線插入到熔鹽中2cm。在充電的過程中，熔鹽中的Na+還原成為Na金屬負極，而Zn被氧化成為Zn2+，進入到熔鹽中，放電過程則剛好相反。
該電池的成本約為4.3$/KWh，是一種低成本的儲能電池，非常適合在風(fēng)力發(fā)電廠和太陽能發(fā)電廠進行大規(guī)模的儲能應(yīng)用。該電池目前存在的較大的問題是工作過程需要高溫，需要良好的保溫措施。并且自放電較大，需要通過設(shè)計優(yōu)化降低電池的自放電。小編認為該電池可以用作長期儲存的備用電池，電池充滿電后將電池降溫，正負極和電解液均會凝固，從而避免了所有的副反應(yīng)，可以長期穩(wěn)定存儲，在需要的時候加熱就可以進行放電。
參考文獻
Na-Zn liquid metal battery, Journal of Power Source, 332(2016), Junli Xu, et. al
原標題:鋰離子電池新危機，液態(tài)金屬可充電電池研究取得新突破
