中國儲能網訊：今天和大家聊聊斑馬電池，起筆動機源于一則消息：超威與美國通用電氣合作，以斑馬電池技術為基礎，拓展應用，高調進軍儲能領域。我在做儲能技術調研時，了解過這種技術，但沒有引起重視，原因有三點：一是技術在國外，離我們足夠的遙遠，不以為意；二是宣傳力度不夠，知名度遠不及鈉硫電池；三是針對領域不同，斑馬電池從1978年問世以來，目不轉睛瞄準電動汽車，以至于我都沒把它放進儲能技術解決方案的菜籃之內。
看到消息第一時間向我的好朋友戴貴平教授確認，沒想到他是參與者之一。出于對教授本人的認同，我決定一探究竟，于是搜集了資料對這項技術做了更加深入的了解。初步判斷，這是一款很不錯的電池技術，若轉向儲能領域，應該會有所作為，至少不會比鈉硫電池差。
接下來我就從以下九個方面做介紹，盡量通俗。
一 名稱由來：為什么叫斑馬(ZEBRA)電池？
非洲草原上有角馬水牛與羚羊、土狼獵豹和獅子，為什么起名叫斑馬？如果這么想，你就中計了。其名稱ZEBRA是“Zero Emission Battery Research Activity”的縮寫。由南非ZEBRA Power Systems Ltd的Dr.Coetyer J發明，斑馬是斑馬電池又叫Na/NiCl2電池或者鈉電池，還被稱為熔巖蓄電池，是1978年研究開發的一種新型高能量電動車用電池。
二 電池原理
充電時，正極Ni失去電子生成Ni2+，并與電解質中的Cl-結合，生成NiCl2。于此同時，正極電解質中的Na+穿過陶瓷隔離板再負極得到電子，生成單質Na；
放電時，正極的Ni2+得到電子，生成Ni單質，負極單質Na失去電子，生成Na+穿過陶瓷隔離膜，與正極電解液中的Cl-結合為NaCl。電池的運行溫度為270-350℃，開路電壓2.58V（300℃），電子轉移數為2。
三 電池單體結構與工藝

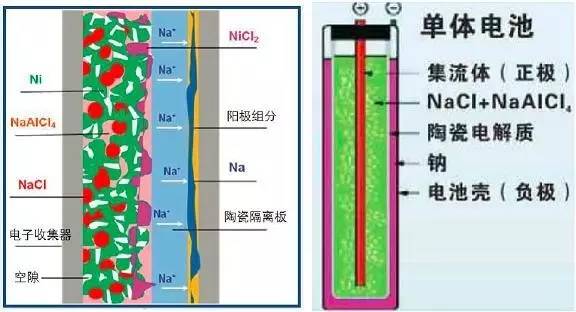

電池采用Ni粉和NaCl作為正極極原材料，NaAlCl4作為液體電解質，陶瓷管作為隔離膜，Na為負極材料。請注意，此處的陶瓷電解質就是β"-Al2O3陶瓷管，與NaS電池一樣。陶瓷管內填滿Ni粉、食鹽以及NaAlCl4的混合物，正極銅或鍍鎳銅棒作為集流體插入其中，陶瓷管與不銹鋼外殼之間為金屬Na，物料壓實，頂部密封。
跟其他電池相比，斑馬電池結構有著明顯的特色：
（1） 制作電池時只需裝入正極原料，通過首次充電Ni和NaCl的反應，在負極生成Na，同時正極形成Ni和NiCl2的混合物。如此以來，電池制備過程無液態鈉操作，制作過程更加高效與安全，個人以為，這一點是斑馬PK鈉硫的重要法寶，鈉硫甘拜下風。
（2） 固體和液體同時作為電解質，電池工作過程中，鈉離子在液體NaAlCl4和固體陶瓷管共同傳導下，往復循環于正負極之間。同時陶瓷管還兼做隔離膜，隔離正負極物質，防止相互接觸，產生自放電。老實說，這個極不符合本人口味，我辦事鐘情于清清爽爽的，是電解質就老老實實傳導，不許變態，是隔膜就踏踏實實站崗，嚴禁出去兼職。

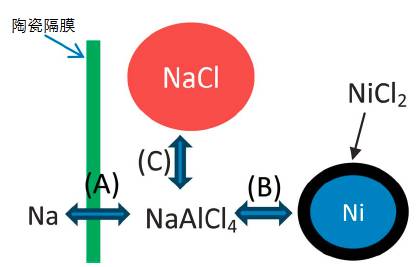

（3）NaCl垂簾聽政。無論270℃還是350℃，NaCl始終不會起身將自己的Na+送出，而是通過小太監NaAlCl4代為傳送。如下圖所示。為什么？我們從物質熔點角度分析，NaCl熔點801℃，NaAlCl4熔點158℃，所以工作溫度下NaCl固體顆粒一堆，事實上只能靠NaAlCl4傳遞。除此之外，Ni熔點1453℃，NiCl2熔點103℃，反應過程N(yùn)iCl2液體會團聚在Ni顆粒表面。過度的依戀不是什么好事，要知道，NiCl2的導電性能極差，Ni粉顆粒含量不足將直接引起電池歐姆內阻增大，根據文獻數據，裝入電池的Ni粉與NaCl的比例不低于1.5背，1.7為宜。
四 電池特性
我綜合了所有人關于斑馬電池的評價，如下：
1 優點：
（1）高開路電壓（300℃時為2.58V）
（2）高比能量（理論上為790Wh/kg，實際達100Wh/kg）
（3）高比功率（在80％DOD，2/30CV，30S達150W/Kg）
（4）高能量轉換效率（無自放電，100％庫侖效率）
（5） 可快速充電（充電30分鐘可達50％的放電容量）
（6）長的使用壽命（儲存＞5年，充放電循環＞1000周次）
（7）免維護（全密封結構）
（8） 電池制備在放電狀態，無液態鈉操作麻煩
（9） 電池?fù)p壞時呈低電阻導通狀態，在電池組內無需設立旁路系統，無需更換少量（電池總數的5％）損壞的電池。
（10）能承受反復多次的冷熱循環考驗，無容量和壽命衰退的跡象發生。
（11） 可在－40到70℃的外部條件下工作，其性能與環境溫度狀況無關。
（12） 可在任何放電狀態下隨時進行充電，無一些電池討厭的“記憶效應”。
（13）電池在壽命終止后能全部被回收利用，無環境污染現象。
（14）在270－350℃較寬的溫度范圍內工作，可提供一定量的熱能利用。
在我看來，前7項與鋰電池類似，可定義為緊跟其后，后7項可理解為獨家優勢，綜合看來，該款電池和鋰電有一拼。老實說，我看了太多電池技術的優點羅列，視覺疲勞中，但斑馬的第9條讓我眼前一亮，模塊中有幾個壞電池濫竽充數居然不影響正常運行！值得回味。
2 缺點：
（1） 高溫、高溫、高溫！這是斑馬電池的痛點。300℃高溫實時考驗著材料的壽命，除此之外，為維持高溫，必須增加輔助加熱設備，增加了額外的電能消耗，以SoNick Z5系列為例，額定17.8kwh模塊的熱損失約為90W。
（2） 陶瓷管破裂風險。與NaS電池類似，陶瓷管是該款電池的核心工藝，它的好壞直接影響電池的性能和壽命，沒有這方面的技術積累，請遠離Na電池。詳細請參考本平臺內有關鈉硫電池的文章。
五 單體參數
下表為FZ SoNick Z5模塊采用的ML/8電芯參數，單體電壓2.58V，額定容量51.6Wh，額定20Ah，最大放電電流80A，單體重約0.5kg，比能量111Wh/kg，峰值功率102W，尺寸15cm高，3.6cm方形截面。
六 電池模塊

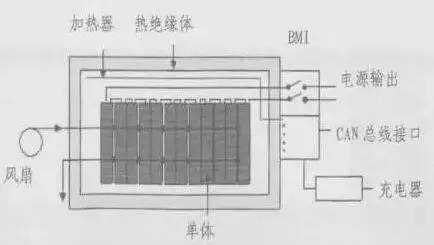

模塊是由多個電池單體串聯或并聯組合而成，并綜合輔助熱管理系統，電池監控單元、外加保溫結構設計，如下圖所示。以GE公司DurathonG5模塊為例，開路電壓578V，每組電池由224節電池串聯而成，2小時率功率8kw，額定容量32AH，總重量200kg，長65cm，寬80cm，高30cm。 需要指出的是，無論是FIAMM的SoNick還是GE的Durathon，模塊的設計專為電動汽車服務。
七 充放電曲線
上圖顯示的是斑馬電池單體在SOC=20%~80%下的充放電曲線，紅色曲線條件為充電截止電壓2.78V，黑色為2.675V截止并浮充。無論那種情況，可以看出充放電電壓比較平坦。
曲線似乎乏善可陳，這里著重討論電池的過充與過放問題。什么是過充？充電達到額定容量或截止電壓之后繼續充；什么叫過放？電池放到額定容量或者截止電壓后繼續放電。對所有電池而言，過充一定會影響壽命，無論鉛酸、鋰電與鎳氫還是液流、鈉硫與斑馬，不同的是影響與損傷深度，比如鉛酸鋰電與鈉硫，稍微過充就會問題多多，鉛酸晰氫，鋰電晰鋰，鈉硫組分變化可能析出晶體，以上將造成容量的不可逆損失。液流和斑馬電池對過充的承受能力更強，基本不會立即有嚴重影響，比如釩電池和鋅溴開始階段可能是溶液濃度的變化以及電池歐姆內阻的增加，斑馬電池過充時，液態電解質NaAlCl4會參與反應。以上這些都是可逆的，循環過程可自動恢復，然而繼續過充同樣會導致液流電池析出氣體，改變電解液成分，影響電池容量；
與過充不同的是，過放則并非對所有電池有傷害，一般鉛酸DOD低于60%就算過放了，鉛碳電池DOD可達80%，過放會造成極板硫酸鹽化，不可恢復。鋰電池的放電深度DOD很高，可達90%-100%，但過放對電池的損失同樣不可逆。液流電池則完全不受影響，比如鋅溴液流電池，一段時間以后，還要刻意全部放空，這類似電池的“”RESET“”鍵。斑馬電池過放時為Na與NaAlCl4反應，對過充初期有一定抵抗力。
回到主題，總結斑馬電池，是一款對過充過放不敏感的電池，一張圖解釋，如下。
八 國內外現狀
目前斑馬電池（鈉-氯化鎳電池）已實現商品化，全球主要由美國GE運輸系統集團，歐洲FZ SoNick SA公司兩大生產商。從發展歷程看，他們有共同的技術源頭。1975年，John J.Werth在美國取得鈉-金屬氯化物的電化學專利權。英國的β研發公司一直致力于此項電池技術的開發。β研發公司后來并入AEG Anglo Batteries GmbH合資公司，該公司與1994年開始鈉-氯化鎳電池的流水線生產。在合資公司解約后，鈉-氯化鎳電池技術全部被瑞士的MES-DEA公司獲得，并將其產業化，用于商業市場，商標名稱為ZEBRA。2003年4月，β研發公司脫離MES-DEA成立一家獨立公司，同年，英國的Rolly-Royce公司與MES-DEA簽訂為期10年的技術轉讓協議，對該技術進行陸地到海上的轉移。

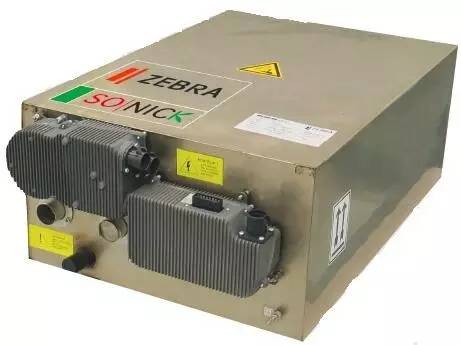

2010年，MES-DEA和FIAMM組件成立新公司，F(xiàn)Z SoNick SA。該公司總部設在瑞士Stabio，即MES-DEA原工廠所在地。FZ Sonick SA隨后推出了 FIAMM SONICK為商標的鈉-氯化鎳電池，主要應用在電動車、備用電源等領域。電池模塊外觀與參數如下圖。
另外，2004-2006年，GE公司考察了多種儲能電池，并結合能力存儲，安全和環保等方面的考慮，最終選定鈉-氯化鎳作為GE介入移動領域的主攻方向。2007年GE收購了英國的β實驗室，2009年將Durathon命名的鈉-氯化鎳電池推進到產業化階段，并加速在移動和固定市場的應用。 下圖為GE斑馬電池加工車間。

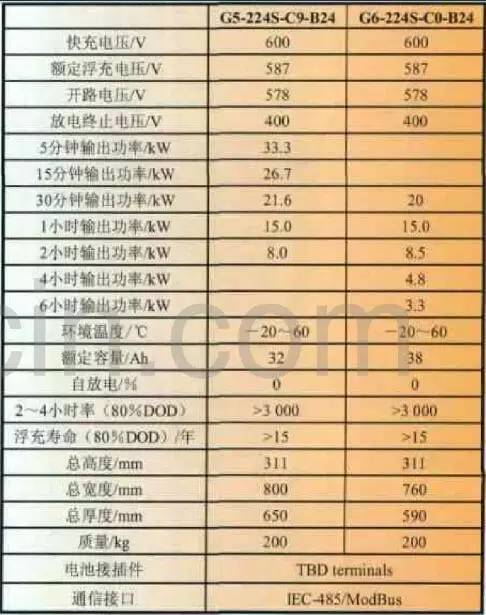

Durathon模塊的產品和參數如下：
九 應用領域
1 電動汽車
德國AEG公司引進斑馬電池技術的意圖很明顯，就是發展電動汽車，看中的是斑馬電池的高比能量、安全可靠壽命長，無自放電無記憶可快充，這些方面可把鉛酸電池甩出幾條街。但是請注意，在1980年代，鋰電池還沒出生，鋰離子電池誕生商業化時間是1991年。鋰電的比能量更高，單體壽命更長，這讓斑馬陷入了兩難。從目前形式推斷，家用汽車市場應該沒斑馬電池什么事了，理由只給一個，斑馬是高溫電池，即使停在車庫，也會消耗大概90W的功率，相當于打開4盞LED燈，或者開了一臺電視機。
斑馬電池再電動汽車還有前途嗎？我認為有，應用對象是長時間，不間斷、規律性運行的車，如物流車，貨車等。別忘了斑馬電池的高低溫性能和可靠性要?jiǎng)龠^鋰電池，還有一點，若鋰電池模塊中一個單體有故障而不理會，其他電池也將很快壞掉。斑馬電池卻不一樣，壞一個可不去理會，且不影響運行，待車到站后再維修。
2 艦艇
1998年荷蘭皇家海軍對AGE公司的斑馬電池進行了潛水艇裝艇艇試性能測試，2005-2006年英國海軍也對斑馬電池進行測試。綜合性能有以下幾點：
（1） 高電壓高電流充電對電池性能無明顯影響，可大幅度縮減充電時間；
（2） 大電流放電持續時間方面完爆鉛酸電池；
（3） 斑馬電池單體故障對電池充放電性能幾乎沒有影響，具有極好的但電池故障隔離能力。
3 儲能
我必須說，搞斑馬電池的公司太鐘情于電動汽車，儲能也是一個應該考慮的應用。我認為在儲能領域，斑馬電池將會是鈉硫電池的強力競爭對手，因?yàn)樗鼈冊谕粶囟确秶鷥?nèi)，至于跟其他儲能技術的對比，我還不能下結論，一切要看斑馬電池本身的技術進步與應用實踐。如果我來給方案，我會把斑馬電池作為混合儲能系統中的一種，因?yàn)槲視?huì)擔心外部失電，引起電池溫度驟降，關鍵時刻采用其他電池加熱保溫。
好了各位，以上便是我對斑馬電池的認識。這里也發出感慨，好事多磨，β研發團隊從80年代開始?xì)v經三十年，開發工匠黑發變白發，孜孜不倦，與資本分分合合，才造就今天的成績，天下斑馬出一家。為正在儲能技術實踐路上摸索的你我他樹立了很好的榜樣。
這篇文章雜糅了很多斑馬電池資料，為了尊重它們的成果，我列出資料名字，見參考資料。
參考資料：
（1）Guosheng Li,* Xiaochuan Lu, Cell degradation of a Na–NiCl2 (ZEBRA) battery. Journal of Materials Chemistry A ,2013
（2）Cord-H.Dustmann， Advances in ZEBRA batteries. Power source.
（3） Zhenguo Yang,* Jianlu Zhang ,etc.Electrochemical Energy Storage for Green Grid. Chemical Review
（4） R. N. Bull, A.R. Tilley，Development of New Types of Zebra Batteries for Various Vehicle Applications，2001
（5） 賈旭平 GE運輸系統集團Durathon鈉鎳電池，電源技術
（6） 《Technical data ZEBRA SoNick? Battery Type Z5》
（7） 曹佳弟，ZEBRA(鈉—氯化鎳)電池的研究新進展，電源技術，1999
（8） Storage Technologies for Hybrid Electric Buses. Electrochemical Energy Conversion and Storage Systems Group RWTH Aachen University, Germany
（9） 《The Sodium Nickel Chloride“Zebra” Battery》
（10） 吳雄學，《鈉-氯化鎳電池艦艇應用研究綜述》
（11）《 熔鹽蓄電池 》 東北大學PPT
