中國儲(chǔ)能網(wǎng)訊：隨著科學(xué)技術(shù)的持續(xù)發(fā)展與能源危機(jī)的不斷加劇，新能源技術(shù)已經(jīng)成為產(chǎn)業(yè)界與學(xué)術(shù)界研究的熱點(diǎn)領(lǐng)域，而能源存儲(chǔ)技術(shù)作為其重要組成部分受到了強(qiáng)烈關(guān)注。在各種能源存儲(chǔ)技術(shù)中，介質(zhì)儲(chǔ)能電容器因具有超高的功率密度、極快的充放電速度和較低的制造成本等方面的優(yōu)勢，在電能存儲(chǔ)領(lǐng)域具有廣泛的應(yīng)用前景。儲(chǔ)能密度、效率與熱穩(wěn)定性是衡量與評估介質(zhì)儲(chǔ)能電容器性能優(yōu)異與否的重要參數(shù)。如何開發(fā)具有優(yōu)異綜合儲(chǔ)能性能且熱穩(wěn)定性良好的介質(zhì)儲(chǔ)能電容器已經(jīng)成為一個(gè)目前亟需攻克的研究難點(diǎn)。

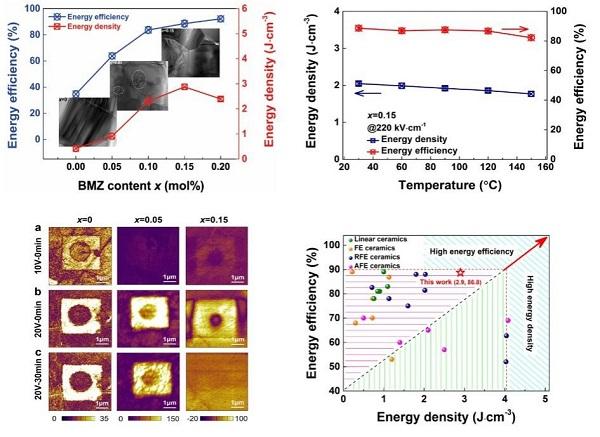

近日，西安交通大學(xué)微電子學(xué)院汪宏教授課題組通過疇工程調(diào)控，開發(fā)設(shè)計(jì)出一種具有高儲(chǔ)能密度、高儲(chǔ)能效率與優(yōu)異熱穩(wěn)定性的BaTiO3-Bi(Mg0.5Zr0.5)O3無鉛弛豫鐵電儲(chǔ)能材料。該工作在多重尺度上系統(tǒng)研究了Bi(Mg0.5Zr0.5)O3的添加對BaTiO3基體材料在晶體結(jié)構(gòu)、晶粒尺寸、介電性能與宏觀極化狀態(tài)、擊穿場強(qiáng)等方面的影響，尤其是在納米尺度對BaTiO3-Bi(Mg0.5Zr0.5)O3體系疇結(jié)構(gòu)及其電場動(dòng)力學(xué)的深入探索，為今后弛豫鐵電儲(chǔ)能材料的研究提供了理論依據(jù)。最終，汪宏教授課題組在BaTiO3-Bi(Mg0.5Zr0.5)O3無鉛弛豫鐵材料中得到了2.9J×cm-3的儲(chǔ)能密度與86.8%的儲(chǔ)能效率，這是目前報(bào)道的無鉛陶瓷材料中最優(yōu)的綜合儲(chǔ)能性能。同時(shí)，該材料在30~150oC的溫度范圍內(nèi)表現(xiàn)出優(yōu)異的熱穩(wěn)定性。
上述研究成果以“Simultaneously achieved temperature-insensitive high energy density and efficiency in domain engineered BaTiO3-Bi(Mg0.5Zr0.5)O3lead-free relaxor ferroelectrics”為題在國際著名期刊Nano Energy（IF=13.12）在線發(fā)表。西安交通大學(xué)電信學(xué)院博士生袁啟斌為本文第一作者，汪宏教授與姚方周博士為本文的共同通訊作者，西安交通大學(xué)為本文的第一署名單位，清華大學(xué)與南方科技大學(xué)為本文合作單位。該研究工作是汪宏教授課題組在電介質(zhì)儲(chǔ)能領(lǐng)域多項(xiàng)研究成果發(fā)表在Advanced Materials，Advanced Functional Materials，Nano Energy，Journal of Materials Chemistry A 等國際著名期刊后的又一重要成果。
該研究得到國家自然科學(xué)基金面上項(xiàng)目、國家“973”項(xiàng)目、國家重點(diǎn)研發(fā)項(xiàng)目等的支持。
論文鏈接：https://doi.org/10.1016/j.nanoen.2018.07.055
