中國儲能網訊：不知不覺，夏季即將到來，在這個多雷暴的季節里，光伏電站易遭到雷擊，導致設備毀壞，系統無法正常運行，因此，光伏電站的防雷設計將是影響光伏電站長期穩定、安全、可靠運行的關鍵因素。
天天收集整理了網上的一關于光伏電站的防雷和接地知識，希望能幫大家的光伏電站安全順利度過這個夏天。
1、太陽能光伏并網發電系統的防雷

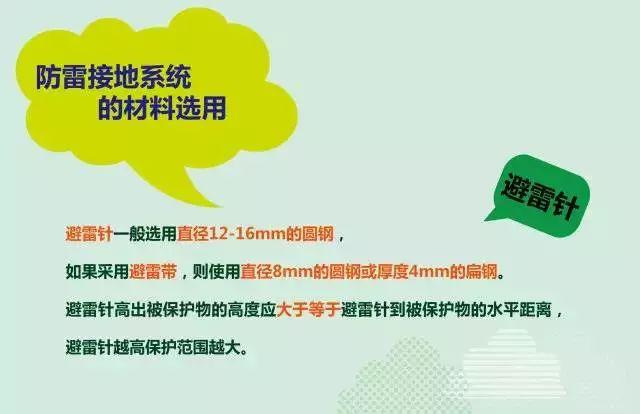

光伏電站在進行防雷設計時首先需考慮架設避雷針防止直擊雷對光伏電站的傷害，同時也必須考慮防止雷電感應和雷電波侵入光伏發電系統。 太陽能光伏并網電站防雷的主要措施如下圖所示：
當光伏設備放置在已經建成的建筑物頂部時，應考慮到原有的外部防雷系統。
如果光伏設備處于保護范圍內，可以不用另加外部防雷系統，反之則要另加外部防雷系統。良好的接地使接地電阻減小，才能把雷電流導入大地，減小地電位，各接地裝置都要通過接地排相互連接以實現共地防止地電位反擊。

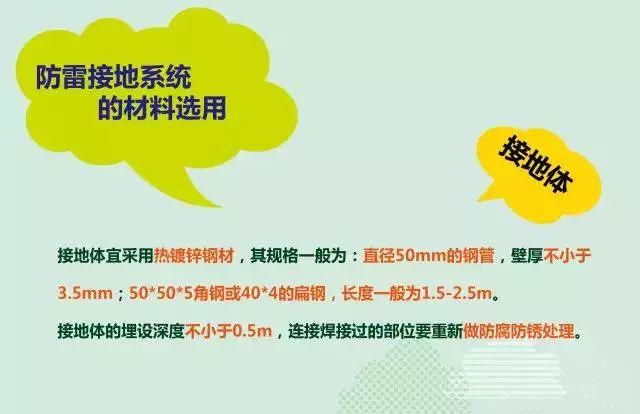

獨立避雷針應設獨立的集中接地裝置，接地電阻必須小于10Ω。固定的金屬支架大約每隔10m 連接至接地系統。太陽能光伏發電設備和建筑的接地系統通過鍍鋅鋼相互連接，在焊接處也要進行防腐防銹處理，這樣既可以減小總接地電阻又可以通過相互網狀交織連接的接地系統可形成一個等電位面，顯著減小雷電作用在各地線之間所產生的過電壓。
2、太陽能光伏并網發電系統的防雷
3、已經具有外部防雷系統
并且保持隔離距離的建筑物
在屋頂表面上搭建光伏設備時，應該考慮到現有的外部防雷系統。為此，光伏設備必須安裝在外部防雷系統的保護分區內防止被直接雷擊。
舉例來說，通過使用適當?shù)慕娱W裝置（如：避雷針），可以防止光伏板遭到直接雷擊。避雷針的布置必須使在形成的保護空間內放置的光伏模塊可以避免遭到直接雷擊，其次，必須防止任何陰影投射到光伏板上。
注意
在光伏組件和金屬部件（如：防雷裝置、雨水槽、天窗、太陽能電池或天線系統）之間必須依據 IEC 62305-3（EN 62305-3）保持隔離距離。隔離距離按照 IEC 62305-3（EN 62305-3）進行計算。
4、具有外部防雷系統
但未保持隔離距離的建筑物為獲得最大經濟利潤，通常整個屋頂都鋪設光伏板。不過，從安裝技術角度看，常常無法保持所要求的隔離距離。因此在這些位置必須建立外部防雷系統和金屬光伏組件之間的直接等電位連接。在這種情況下，雷電流侵入建筑物內部的直流母線的風險必須予以考慮，因此必須進行合理等電位連接。
5、電氣設備及金屬外殼的等電位連接
從外部進入建筑物的所有導電部件需要接入等電位連接系統中：所有不帶電的金屬部件直接連到等電位系統，帶電部件則通過安裝電涌保護器間接接入等電位連接系統。
6、浪涌保護

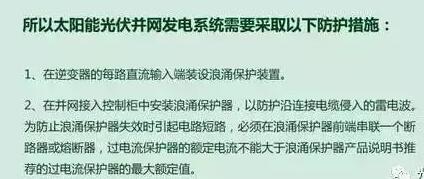

通過在帶電電纜上安裝浪涌保護器實現，減少電涌和雷電過電壓對設備造成損壞。太陽能光伏并網發電系統的雷電浪涌入侵途徑， 除了太陽能電池方陣外， 還有配電線路、接地線等。
保險絲作為浪涌保護器的后備保護應位于浪涌保護器支路的前端，起過電流保護作用，其分?jǐn)嗄芰?yīng)等于或大于安裝處的預期短路電流。
