中國儲能網訊：1、為什么要研究能源互聯網的規劃？
人類生產、生活活動對能源有著巨大的需求，但化石能源的儲量有限，不足以支撐社會的長久發展，同時大規?；茉吹牡托褂脤?duì)環境造成了巨大的污染。能源危機、環境污染催生了人們對可持續、清潔、高效的能源系統的迫切需求。隨著能源利用技術的發展、信息技術的進步，兩者的深度融合催生出了新的能源利用體系——能源互聯網。能源互聯網通過對多種能源系統進行協調優化，既可以接納大規模的可再生能源，也可以提高能源的利用效率。能源互聯網是未來能源系統的發展方向，對能源互聯網進行優化規劃是能源互聯網從理論到工程實踐的基礎。只有在先進的、合理的能源互聯網的規劃理論的指導下，全面大規模的能源互聯網的建設工程才可以順利實施。現階段，國內外的能源互聯網的眾多示范性項目正在如火如荼的建設，這些示范性工程的實施又可以幫助逐步完善規劃理論體系，為之后的能源互聯網的大規模工程建設奠定理論基礎。
2、為什么對能源互聯網進行結構劃分？
能源互聯網包含電力、天然氣、熱等多種能源系統，規模龐大，元件眾多，作為整體進行統一優化規劃難度過大。為了減小規劃難度，提升規劃模型的準確性和可行性，本文根據不同的組成元素、環節任務將能源互聯網按照能源的生產環節（源）-能源的傳輸環節（網）-能源的消費環節（荷）進行劃分，由此可得能源互聯網的基本架構如圖 1所示。

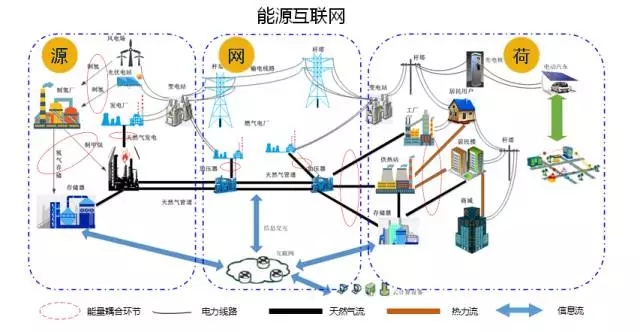

圖 1 能源互聯網基本架構
基于能源互聯網劃分的“源-網-荷”結構，考慮各個環節的主要任務、特定約束、應用影響因素等，可建立如表 1所示的各個環節的規劃模型。
表 1 能源互聯網各個環節的規劃模型
3、能源互聯網規劃建模的基礎？
能源互聯網的規劃是已知規劃對象的物理特性和相應的約束條件，選定合適的數學模型描述規劃對象的物理特性，求解滿足各項指標要求的合適的規劃方案。因而明確基礎的約束條件和建立描述設備運行特性、耦合能量流的數學模型是能源互聯網規劃建模的基礎。規劃模型的基礎約束條件是用戶的電、氣、熱多種能源的負荷需求。能源互聯網的規劃所涉及的數學模型主要是多能流的耦合、轉化模型和多能流系統的潮流模型。多能流的耦合、轉化模型通常采用瑞士蘇黎世聯邦理工學院提出的能量樞紐模型；因?yàn)橐?guī)劃研究的是長時間尺度的問題，所以規劃模型的多能流潮流模型采用穩態潮流模型，即滿足節點能量平衡等物理特性的代數方程。
4、對能源生產環節規劃有哪些研究？
能源生產環節規劃的任務是在滿足用戶的多種用能需求和達到各種技術經濟指標的條件下，充分考慮各種形式能源的耦合和物理特性的互補，確定在何時、何地興建何種類型和何種規模的能源生產、轉換、存儲設備，使規劃期內能源互聯網能接納大規模可再生能源并且具有較好的經濟效益。在能源互聯網中，具有大容量?jī)?chǔ)能設備的熱力系統、天然氣系統通過熱電聯供（CHP）機組、電轉氣等能量轉換設備和電力系統互聯耦合。相比于電力系統，氣、熱系統都具有較大的慣性和時間常數，具有良好的可控性和可調性。大容量的儲熱、儲氣設備使得電力系統能夠在較大的時間尺度和空間范圍內平抑可再生能源的間歇性和波動性對能源系統的影響，進而提升系統的可再生能源的消納能力。
以電-熱聯合的能源生產環節的規劃為例，首先分析電鍋爐、CHP機組的出力特性，結合傳統的發電機模型，建立熱源模型和相應的設備輸出功率約束。其次，充分考慮電和熱的互補性，在電力系統、熱力系統的穩態潮流的基礎上，建立合理的電-熱耦合潮流模型。最后通過設置多場景、多時段等方式模擬系統運行狀態建立電-熱聯合系統的混合整數規劃模型。
5、對能源的源、網協同規劃的研究有哪些？
能源的遠距離傳輸主要以電力網絡和天然氣網絡為主，兩個網絡互連耦合，將能源從源側向遠端負荷大規模的傳輸。可再生能源的地理分布較為分散，風電廠、光伏電站和電轉氣廠，需要根據已有電力傳輸網絡進行合理的選址，便于能源的傳輸，而燃?xì)怆姀S也要根據天然氣網進行選址，才能保證天然氣的供應。所以電-氣聯合系統的傳輸環節不能單一規劃，需要進行源、網的協同規劃。對于源、網環節的協調規劃，首先要對源側、負荷側的多能源系統進行等效，將多能源的生產等效為氣源和電源（傳統電源、可再生能源），將負荷等效為氣負荷和電負荷，將模型簡化為電-氣聯合系統。
電-氣聯合系統的規劃，基本是以系統投資和運行的經濟性最優為目標函數，最基礎的約束是電-氣聯合系統的運行約束?？紤]不同的影響因素，可對電-氣聯合系統的規劃模型構造分層迭代的優化模型。主問題設置為能源生產、轉換、存儲設備的投建、選址和電力網絡、天然氣網絡的擴建，子問題是典型日或規劃年的優化運行，可分別設置可靠性、碳排放等子問題約束。主問題向子問題傳遞優化后的系統拓?fù)浞桨福訂栴}向主問題傳遞相應的割集約束或罰函數，以保證規劃方案滿足可靠性、投資成本等問題邊界，通過多次主、子問題協調迭代獲得滿足約束的規劃方案。
6、對能源消費環節規劃有哪些研究？
在能源的消費環節，用戶的參與度獲得提升，用戶的積極參與可以幫助實現系統的靈活可控。用戶的參與主要體現在兩方面：1）價格因素主導的需求側響應；2）電動汽車的充電服務。能源的消費主要集中在城市地區，城市的多能源系統按照規?？蓜澐譃閰^(qū)域級的多能源系統和能源微網。區域級的多能源系統以大片居民區，商業區或工業園區為單位，包含CHP機組等能源轉換裝備、儲能裝置和多能源供應網絡。能源微網以居民樓、醫院為單位，主要包含一套冷熱電聯供裝置和小型儲能設施。因而能源消費側的規劃如圖 2所示可劃分為電動汽車充電站的規劃，區域級的多能源系統規劃和能源微網的規劃。

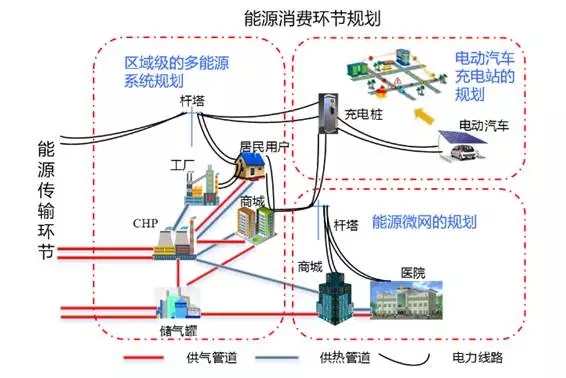

圖 2 能源消費環節的規劃內容劃分
對于電動汽車充電站的規劃，首先需要分析電動汽車接入對電源發展、電網運行的影響，建立電動汽車各個狀態的數學模型，仿真電動汽車的行為。規劃模型需要考慮的約束條件主要有路網結構、配電網結構、充電站容量約束、充電等待時長等，目標函數可以設定為充電站和配電網的投資最小，系統運行費用最小，充電站俘獲的交通流量最大。在實際生活中，交通系統和電力系統存在著復雜的交互影響，目前的研究還處于起步階段。
區域級的多能源系統的規劃，既需要考慮CHP機組、儲能設備等裝置的選址、定容，也需要規劃相應的電、氣、熱配網。因而，首先需要建立CHP機組、儲能設備的功率轉化模型，可以采用能量樞紐模型，根據不同的需求進行不同的配置。其次，將CHP機組等裝置作為耦合元件，以電、氣、熱耦合最優潮流為基礎，設置不同的運行場景，建立不同的規劃模型，以適應實際情況。
能源微網的規劃主要是對冷熱電聯供設備選型和定容。以能源微網的冷、熱、電負荷預測為基礎，根據能源價格的變化和用戶可能參與的價格型需求側響應，設置幾種不同的典型運行方式，以系統的優化運行為基礎進行設備的選型和定容。當多個能源微網互聯協調運行時，還需要考慮多能源路由器的協調互濟作用。
7、對能源互聯網規劃的研究，還有哪些關鍵問題需要解決？
1）在規劃模型中分析、仿真可再生能源機組的出力不確定性和用戶對不同能源需求的不確定性，例如風電的出力模擬和用戶參與價格型需求側響應的仿真。
2）研究不同能源系統的時間常數對耦合多能源系統的能源轉換的影響。在能源互聯網中，不同能源系統的暫態過程持續時間不同，電能需要瞬時平衡，而氣、熱系統的暫態過程相對緩慢，以分鐘、小時計。
3）能源互聯網的規劃模型中，供能可靠性是重要的約束條件。需要先建立能源互聯網中能源生產、轉換、存儲設備的可靠性模型，并基于此建立電-氣-熱耦合系統的可靠性評估體系，從而在規劃模型中加入可靠性約束或可靠性檢驗迭代子模塊。
4）天然氣穩態氣流模型和熱力網的穩態熱力-水力模型具有非凸非線性，使得電-氣-熱耦合系統的規劃模型是大規模的混合整數非線性規劃模型，具有較大求解難度。因而需要采用線性化、二階錐松弛等方法處理非凸約束，并設計合理的優化算法求解大規模系統的優化規劃問題。
5）能源價格會對規劃模型的結果造成重要影響，能源互聯網中不同系統、不同環節都存在多種多樣的參與者，各類參與者的不同市場參與方式和不同的決策，會造成能源生產、消費的不確定性。因而需要對能源價格因素進行合理建模、分析，以應對不同能源價格造成的不確定性因素。
引文信息
別朝紅，王旭，胡源．能源互聯網規劃研究綜述及展望[J]．中國電機工程學報，2017，37（22）：6445-6462.
Bie Zhaohong, Wang Xu, Hu Yuan．Review and prospect of planning of energy internet[J]．Proceedings of the CSEE，2017，37（22）：6445-6462(in Chinese).
團隊介紹
西安交通大學能源互聯網研究團隊是由管曉宏院士、別朝紅教授領導，依托陜西省智能電網重點實驗室、教育部智能網絡與網絡安全重點實驗室，由電氣工程、系統工程、能源動力等多個學科教師共同組成的多學科交叉研究團隊。
研究團隊牽頭了2016年國家重點研發計劃“智能電網技術與裝備”重點專項“能源互聯網的規劃、運行與交易基礎理論”項目，別朝紅教授為項目負責人，西安交通大學為項目牽頭單位，清華大學、中國科學院數學與系統科學研究院、東北大學、香港大學深圳研究院、上海交通大學、中國電力科學研究院和國家電網公司西北分部為參與單位。該項目以能源互聯網系統建模與仿真，能源互聯網協同規劃、市場設計與機制分析，多能源系統的隨機動態優化調度、資源分配與競標等為研究?jī)?nèi)容，旨在形成能源互聯網規劃、運行與交易的基礎理論，建立仿真平臺，精細模擬多種能源的生產、傳輸、存儲、轉換、消費，推進能源互聯網技術的應用。目前，項目進展順利，并在能源互聯網的信息物理融合系統的建模分析、系統規劃與交易機制設計和能源互聯網的協調規劃三個方面取得了階段性成果。
