中國儲能網訊：工業園區具有能源需求大、耗能集中等特點。 天然氣分布式能源站可作為園區配套基礎設施工程，實現園區的冷、熱、電三聯供，幫助園區企業節省用能成本，減少設備運營投資， 增強園區招商吸引力；同時，可大幅減少污染物排放，實現地區“綠色發展”，具有重要的經濟效益和環境效益。
本文將以某工業園區為例，介紹一套分布式能源項目合理的裝機分析方法。
1 熱負荷分析
1.1 園區現有負荷
目前工業園區主要用能企業有 4 家汽車公司和 10 家生物制藥公司。 通過調研發現，各企業的負荷類型多，情況比較 復雜；企業自備小鍋爐運行與維護管理的成本高，能源利用效率低于分布式供能系統的綜合能源利用效率；部分供熱小鍋爐減排設施配套不夠完善，對環境影響較大。
為此，以分布式能源站替代上述小型鍋爐及電制冷機組，滿足園區企業用熱(冷)負荷的需求。
1.2 熱負荷分析
園區內熱負荷均為工業熱負荷， 包含非季節性的生產工藝熱負荷和季節性的工業建筑的采暖、空調熱負荷。 根據現場調研資料，園區目前存在冷負荷需求的企業有只有汽車公司 A 和 D，有熱水負荷需求的企業有 A、B、C 和 D。 其中，A 每天運行時間為 16h，B、C 和 D 的每天運行時間為12h，D 近期將把運行時間改為 16h。 園區目前用汽負荷企業需求分散，介質為飽和蒸汽。 冷水供水參數約為 7~10°C，熱水供水參數約為 95~125°C，供蒸汽參數約為 0.5MPa 的飽和蒸汽。
1.3 設計熱負荷
鑒于項目近期負荷主要為已投運企業及在建企業提供冷、熱、電負荷，且已與大部分這類企業簽訂了供能意向協議，本次設計將現有及近期熱負荷統一考慮，由新建機組集中供熱。
1.3.1 熱水負荷
根據上述用戶熱水負荷要求，綜合考慮以能源站為中心最遠 3km 和 5km 的供熱距離，熱力網采用蒸汽作為供熱介質，并在汽車公司 A 和 D 側各設置 1 座汽水換熱站，蒸汽產生的疏水全部回收。
考慮汽水換熱站側換熱系數和管道供熱系數均為 0.95，并依據《城鎮供熱管網設計規范》(CJJ 34-2010)，考慮 5%的蒸汽管網損失和焓降后，折算到抽凝機抽汽參數為:P= 0.8MPa·a;t=290.4°C，背壓機供熱參數為 0.8MPa、280°C，各用戶熱負荷折算后各月的用汽量如表 1。
1.3.2 制冷負荷
本工程冷負荷優先利用熱網加熱器換熱后的冷凝水進行制冷，提供空調用冷凍水，其余不足部分采用蒸汽雙效型溴化鋰機組進行補充。各用戶冷負荷折算后各月的用汽量如表 2。
1.3.3 工業用汽負荷
依據《城鎮供熱管網設計規范》(CJJ 34-2010)，生產熱負荷同時使用系數可取 0.6~0.9。綜合考慮經開區的行業類別，將經開區的生產熱負荷同時使用系數取 0.8， 考慮 5%的管網損失后，折算到汽機抽汽口。
結合工業蒸汽用戶類型及工業蒸汽熱負荷收資，繪制典 型日負荷圖(已考慮各企業同時使用系數)，詳見圖 1。

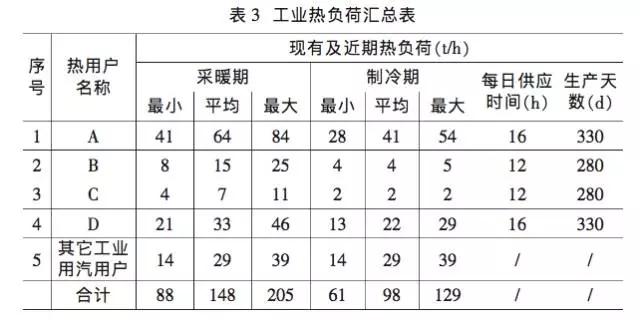

綜上，經分析折算，匯總園區工業熱負荷(折算到汽機抽汽口)，詳見表 3。

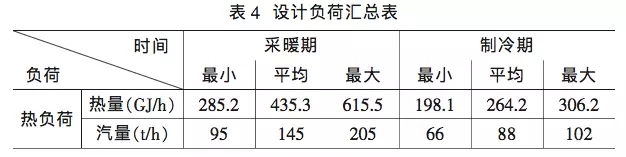

根據上述熱負荷的統計與整理資料， 匯總本工程的設計熱負荷如表 4。
2 裝機分析
2.1 主機配置
根據投資方的要求及電力平衡的結果，能源站所發電量 先滿足工業園區的電力負荷需求，剩余電量全部上網?？紤]到本工程性質為燃?xì)夥植际侥茉礋犭娐?lián)產機組，應符合總熱效率年平均大于 70%指標。基于以上因素，本工程擬選以下兩種配置方案:
方案一:1×50MW 級燃?xì)廨啓C(jī)+1 臺雙壓余熱鍋爐+1× 14MW 抽凝式汽輪發電機組成聯合循環，2×15MW 級燃?xì)廨啓C(jī)+2×27t/h 單壓余熱鍋爐組成簡單循環，并設置 4×25t/h 燃?xì)庹{(diào)峰鍋爐。 全廠最大供汽量 205.2t/h。
方案二:2×50MW 級燃?xì)廨啓C(jī)+2 臺雙壓余熱鍋爐+1× 8.26MW 背壓式汽輪發電機組+1×14MW 抽凝式汽輪發電機組， 并設置 4×20t/h 燃?xì)庹{(diào)峰鍋爐。 全廠最大供汽量 205.5t/h (見表 5)。
從以上計算結果分析可以得出:兩個方案滿足《燃?xì)夥植?式供能站設計規范》熱電比及年平均熱效率的要求;在滿足熱 (冷)負荷需求下，方案一初期投資較低，全廠熱效率較高，比方案二多節約標煤 2514t/a。 故本工程推薦方案一。
2.2 機組運行模式及供熱/冷方案
2.2.1 機組正常運行模式
(1)采暖期供熱工況
三臺燃機 100%負荷運行。
抽凝機組最大供汽量 54.2t/h (含余熱鍋爐低壓蒸汽量)，加上兩臺簡單循環機組余熱鍋爐供汽量 51t/h，合計能提供的總汽量 105.2t/h，不能滿足園區 148t/h 的平均用汽熱負荷需求，故需考慮啟動 25t/h 燃?xì)庹{(diào)峰鍋爐，滿足工業熱用戶的平均熱負荷和最大熱負荷需求。
(2)制冷期供熱工況
三臺燃機 100%負荷運行。
抽凝機組額定供汽量 30t/h，最大供汽量 54.2t/h(含余熱鍋爐低壓蒸汽量)， 加上兩臺簡單循環機組余熱鍋爐供汽量51t/h，能滿足園區 98t/h 的平均用汽熱負荷的需求，但不能滿足 129t/h 最大用汽熱負荷的需求，此時需啟動燃?xì)庹{(diào)峰鍋爐， 滿足最大熱負荷的需求。
(3)夜間供熱工況
一臺燃機在 100%負荷下運行。
2.2.2 機組故障時運行模式
(1)采暖期供熱工況
本工程采暖期工業熱負荷平均蒸汽耗量約為 148t/h。當能源站中抽凝機組檢修或運行故障時， 聯合循環機組可考慮從所帶余熱鍋爐的中壓過熱器出口管道上直接抽汽，經減溫減壓后供至管網。此時，聯合循環機組所能提供的最大供汽量可增至約 74t/h; 加上兩套簡單循環機組及現有的調峰鍋爐 (合計 100t/h)可滿足園區企業工業熱負荷要求。當簡單循環機組檢修或運行故障時， 可考慮啟動燃?xì)庹{(diào)峰鍋爐滿足園區企業工業熱負荷要求。
(2)制冷期供熱工況
本工程制冷期工業熱負荷平均蒸汽耗量約為 98t/h。 當能源站中抽凝機組檢修或運行故障時， 聯合循環機組可考慮從 所帶余熱鍋爐的中壓過熱器出口管道上直接抽汽，經減溫減 壓后供至管網。此時，聯合循環機組所能提供的最大供汽量可增至約 74t/h;加上兩套簡單循環機組及現有的調峰鍋爐(合計 100t/h)可滿足園區企業工業熱負荷要求。當簡單循環機組 檢修或運行故障時，可考慮啟動燃?xì)庹{(diào)峰鍋爐滿足園區企業工業熱負荷要求。
3 經濟分析
3.1 資金籌措方案
注冊資本金為建設方投資的 20%， 融資方式暫按向國內銀行貸款考慮， 利率 4.9%上浮10%為 5.39%(按季計息)，還款期為 10 年，寬限期 2 年，采用本金等額還款方式，流動資金貸款利率為 4.35%。 工程靜態投資:80757 萬元， 單位投資 8591 元/kW;動態投資 83492 萬元，單位投資 8882 元/kW;其中建貸利息 2735 萬元。
3.2 主要經濟指標
本項目是在保證企業成本費用、稅金、盈余公積金、企業 用于還貸的利潤、機組投產后 10 年內還清貸款，還款采用本金等額償還方式，按固定冷熱價與電價正算收益和經濟效益分析。 財務內部收益率、凈現值等指標見表 6 經濟效益指標一 覽表。
4 總結
綜上所述，仔細分析園區冷熱負荷數據，合理進行項目主機配置，對項目的經濟性具有較大意義。本天然氣分布式能源項目的建設可以滿足園區內企業的熱負荷需求，對節約能源，減少城市大氣污染物排放，提高城市環境保護質量有著十分重要的意義。
