【關鍵詞】：光伏逆變器；最大功率點跟蹤；控制方法；問題；目標
一、研究背景和意義
1、光伏并網發電系統
近年來，由于資源和環境的問題，可再生能源技術廣受各個國家的重視，在所有可再生能源中，太陽能作為一種新興的綠色能源，以其儲量豐富 無污染 分布范圍廣泛等優點，正得到迅速的發展 該能源有效緩解了石化能源危機 環境污染 偏遠地區的供電等問題，具有重大的現實意義
光伏并網發電系統是將太陽電池發出的直流電轉化為和電網電壓同頻、同相的交流電，從而既能向負載供電，又能向電網輸送電能的一個系統。
2、光伏發電系統的組成
太陽能電池方陣、儲能裝置、逆變裝置、控制裝置、連接裝置
3、研究意義
光伏器件的輸出功率是光伏器件所受日照強度、器件結溫的非線性函數。即使在外部環境穩定的情況下，光伏器件的輸出功率也會隨著外部負載的變化而變化，只有當外部負載與光伏器件達到阻抗匹配時，光伏器件才會輸出最大功率，此時我們稱光伏器件工作在最大功率點(Maximum Power Point）MPPT。
光伏發電系統的效率為電池板的光電轉換效率、MPPT效率和逆變器效率三部分乘積，盡管太陽能資源是無窮盡的，但由于太陽光輻射密度太低。導致太陽能電池的轉換效率非常低。目前，大多數太陽能電池的轉換效率僅為10％一20％左右。在此背景下，高效率且具有成本效益的逆變器成為評定太陽能發電系統優劣的關鍵指標。高效率MPPT技術對光伏發電系統的效率提高和成本降低有十分重要的意義。
二、國內外研究水平
1、國外研究水平
西班牙、德國、美國、日本對本國光伏產業的政策扶持，光伏發電用逆變器進入了一個快速增長的階段。歐洲式全球光伏市場的先驅，具備完善的光伏產業鏈，光伏逆變器技術處于世界領先地位。SMA是全球最早也是最大的光伏逆變器生產企業（德國市場占有率達50%以上），約占全球市場份額的三分之一，第二位是Fronius。全球前七位的生產企業占領了近70%的市場份額。
2、國內研究水平
國內光伏并網逆變器市場規模較小，生產逆變器的廠商眾多，但專門用于光伏發電系統的逆變器制造商并不多，在逆變器技術質量、規模上與國外企業仍具有較大差距。目前具有較大規模的廠商有合肥陽光、北京科諾偉業、北京索英、志誠冠軍、南京冠亞、上海英偉力新能源科技有限公司等企業。目前這些企業用于光伏系統的產量呈逐年上升的趨勢。
三、研究內容和擬采用方法
1、MPPT技術對比

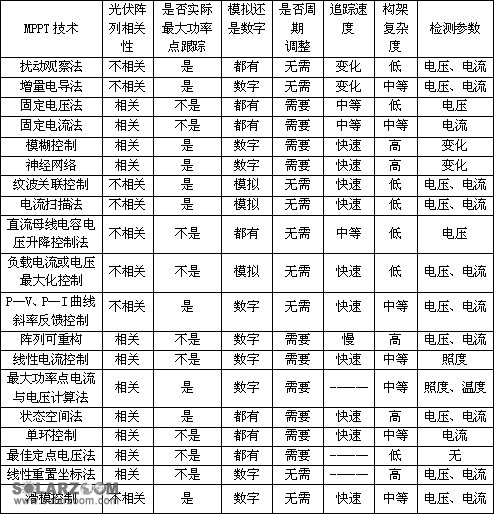

在光伏發電系統的效率計算中光伏轉換效率比重很大，如果不妥善解決，會導致整體效率下降轉換效率決定于轉換系統的工作點，最大功率點跟蹤(MPPT)控制能夠使工作點處于最優位置，改善轉換效率，減少發電成本，是目前應用比較成熟的技術。一個比較好的MPPT控制要做到5點：快速、高效、獨立、準確、低價。這些特點可以用來對當前使用的MPPT的幾種算法進行評價，如下表所示。
2、存在的問題
據統計，在IEEE中研究MPPT的有影響力的論文已超過300篇，很多是假設光伏特性只有一個峰值，以此為依據的論文研究在陰影阻擋及光伏組件之間不匹配等情況導致的多峰值條件下是不適用的。目前在國際上研究MPPT的重點可以歸納為四個方面：
（1）如何能以最少步驟達到全局最大點，即高響應度；
（2）如何達到與系統參數的完全獨立性，即高通用性；
（3）如何能在快速大氣或參數改變的時候下追蹤正確的方向，即高準確率；
（4）如何使得MPPT的硬件復雜程度較低，即高性價比。
3、解決方法
（1）將不同的MPPT方法進行“柔合”形成復合控制，多種方法結合，主要是把快速追蹤和準確性進行結合。例如，將模糊邏輯控制應用在爬坡法上；或者固定電壓法與爬坡法結合，快速定位在最大功率點附近的方法來解決一些問題。
（2）尋求新的MPPT算法：試根據反激變換器的輸出電壓或者電流作為判斷依據實現最大功率點跟蹤，這樣可以省去兩個傳感器，而且無需乘法運算，保證簡單、高效、受環境因素影響小等優點，進一步降低系統成本，同時減輕處理器運算負擔。
（3）減少或者不用電壓或者電流傳感器，如：現有很多種MPPT算法，但它們幾乎都需要同時得到高精度的光伏電池輸出側的電壓和電流且需要計算功率，昂貴的霍爾傳感器必然會增加系統成本及逆變器體積，同進也占有了大量處理器的資源。因此針對微逆變器的特殊要求，需要開發新型的只需一種（電流或者電壓傳感器）或無需電流電壓檢測的高效率MPPT技術。
四、預期結果
今后MPPT和光伏模組的結構轉換結合會向更智能、邏輯判斷更強的控制算法的方向發展。如何將各種最大功率點跟蹤控制方法進行有機結合、 取長補短,使其能更好滿足現場實際需求。實現以下目標：
（1）數學模型逐步優化、 智能處理方法廣泛應用；
（2）高響應度、高通用性、高準確率、高性價比；
（3）實現在單級式并網系統中的應用。單級式光伏并網逆變系統則用一個能量變換環節實現兩項功能。因此在單級式光伏并網逆變系統的控制中既要考慮跟蹤光伏陣列的最大功率點，也要同時保證對電網輸出電流的輻值和相位，控制較為復雜。
