據(jù)東麗介紹，該太陽能電池在電子供體（相當(dāng)于無機(jī)半導(dǎo)體的p型半導(dǎo)體）方面使用了自主開發(fā)的噻吩類高分子材料“Polymer-1”。另外，還使用C70衍生物“PCBM70”作為電子受體（相當(dāng)于n型半導(dǎo)體）。Polymer-1的HOMO（最高占用分子軌道）能級為-5.1eV，帶隙為1.58eV。載流子遷移率約為1.0×10-2cm2/Vs，高于原來使用的電池供體材料。不過，“由于專利的關(guān)系”（東麗），該公司并未公布Polymer-1的詳細(xì)化學(xué)結(jié)構(gòu)。
試制的聚合物有機(jī)薄膜太陽能電池 （點擊放大）

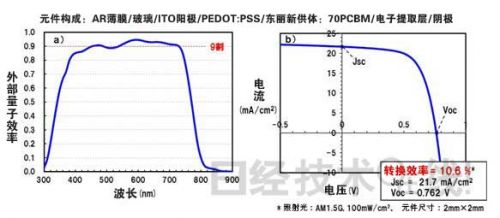

試制元件的各波長的外部量子效率（左）和輸出功率特性（右）。 （點擊放大）
東麗使用該材料試制了元件面積為4mm2、活性層膜為130nm的有機(jī)薄膜太陽能電池，顯示轉(zhuǎn)換效率達(dá)到了9.4%。
東麗為了獲得更高的光吸收率，還以相同的材料和相同的元件面積試制了活性層膜厚度為300nm的有機(jī)薄膜太陽能電池。結(jié)果發(fā)現(xiàn)，較短波長的光吸收率提高，轉(zhuǎn)換效率上升到了10.6%。此時的短路電流密度為21.7mA/cm2，開路電壓為0.762V，F(xiàn)F（Fill Factor，填充因子）為0.641。
擁有300nm厚度活性層膜的有機(jī)太陽能電池以前幾乎沒有過。這是因為，加厚有機(jī)材料的活性層膜后，一般很難從電極分別高效提取受光激發(fā)產(chǎn)生的電子和空穴。而此次“由于Polymer-1為高分子，而且作為高分子其載流子遷移率也很高，因此容易形成載流子移動至電極的路徑，可以增加膜的厚度”（東麗）。另外東麗還表示，憑借這一點，除了可實現(xiàn)高效率之外，還有望實現(xiàn)不易發(fā)生由元件電極間的短路造成的泄漏，從而提高耐久性。
