中國儲能網訊：鈦酸鋰電池具有體積小、重量輕、能量密度高、密封性能好、無泄露、無記憶效應、自放電率低、充放電迅速、循環壽命超長、工作環境溫度范圍寬、安全穩定綠色環保等特點,所以在通信電源領域具有非常廣泛的應用前景。
5 鈦酸鋰電池的安全性
鈦酸鋰電池是鋰離子電池家族中最安全的一種電池,其優點主要表現在以下幾個方面:

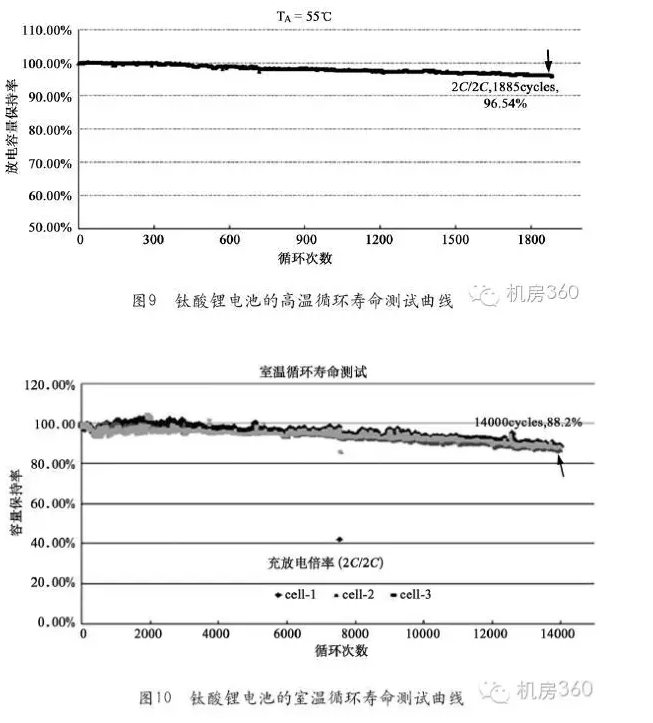

①長壽命。鈦酸鋰單體電芯的循環壽命長達2.5萬次以上,圖9和圖10分別給出了鈦酸鋰電池高溫循環壽命測試曲線和室溫循環壽命測試曲線;
②使用安全。鈦酸鋰電池在短路、過充、過放、擠壓、針刺、跌落、高溫沖擊、加熱的條件下是非常安全的,圖11是鈦酸鋰電池在針刺、高溫沖擊、過充、過放、短路、擠壓試驗時的場景;
③可大電流快速充放電;

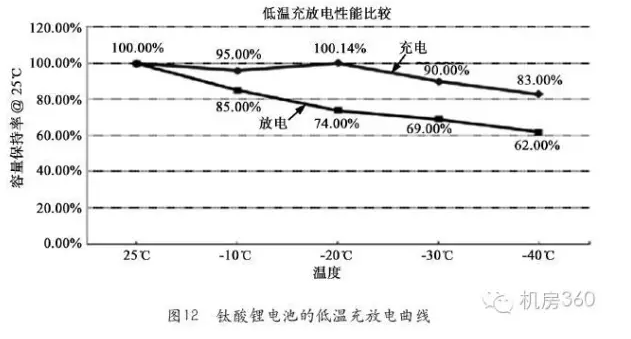

④耐高溫性能優越,鈦酸鋰電池在-40～+60℃溫度下仍然能夠正常工作,圖12給出了鈦酸鋰電池的低溫充放電曲線;
⑤無記憶效應;
⑥綠色環保。
鈦酸鋰電池充電時,可分為恒流充電和恒壓充電兩個過程。首先是恒流充電,電流一般采用0.2C10,必要時可以采用6C10充電,當電池組電壓達到充電限制電壓時,改為恒壓充電。所以,鈦酸鋰電池和開關電源配合使用,其充電過程將變得較為簡單,只需將電池組浮充電壓和均充電壓調整一樣即可。
鈦酸鋰電池放電時,電池放電電壓非常平穩,一般在2.3V左右,放電后期(主要指剩余5%容量左右)的電壓變化較快,放電的截止電壓可以為1.5V。
6 鈦酸鋰電池組的管理系統

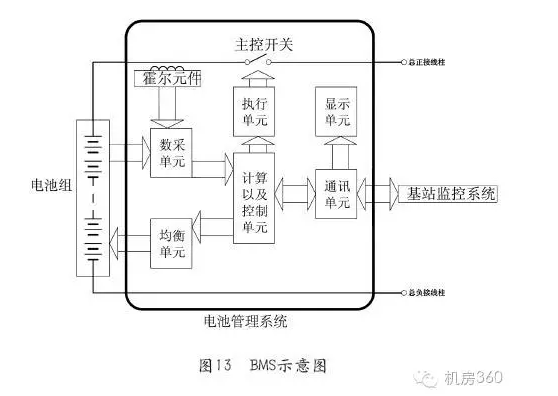

電池管理系統(BatteryManagementSystem,BMS)由監測、保護電路、電氣、通訊接口、熱管理和電池組反接保護裝置等組成,是電池保護和管理的核心組成部分,不僅要保證電池安全可靠的使用,而且要充分發揮電池的性能和延長使用壽命,作為通信用的后備能源,BMS在開關電源和電池之間起到一個重要橋梁作用。對BMS的要求必須符合通信電源供電系統的要求,所以BMS的安全管理模式對電池的安全性至關重要。BMS主要包括數據采集單元、計算以及控制單元、均衡單元、控制執行單元和通訊單元等。圖13為BMS示意圖。
(1)BMS的基本作用
①監測單體電池的工作狀況,例如檢測每個單體電池的電壓、充放電電流、電池組的環境溫度等。
②保護電池,避免在極端的條件下發生電池壽命縮短和電池損壞。
(2)BMS的主要功能
①過壓保護
當單體電池充電電壓超過允許值時,立即停止充電,斷開充電單元設備與電池組的連接;
②過放(欠壓)報警
當單體電池放電電壓低于警告值時,發出報警提示;
③過放保護
當單體電池放電電壓低于保護值時,立即停止放電,斷開用電設備與電池組的連接,并伴有報警提示;
④過流報警
當電池組輸入或者輸出的電流超過警告值時,發出報警提示;
⑤短路保護
當電池組發生短路時,立即停止放電,斷開用電設備與電池組的連接,并伴有報警提示;
⑥過溫報警
當電池溫度或環境溫度超過警告值時,發出報警提示;
⑦過溫保護
當檢測到環境溫度或電池組內部溫度超過保護值時,立即斷開充電或者用電設備與電池組的連接,并伴有報警提示。當環境溫度或電池組內部溫度恢復到允許值后,可通過手動恢復或自動恢復對電池管理的功能,但不影響電池放電功能;
⑧估測電池組SOC
SOC(StateOfCharge,電池的荷電狀態)即電池剩余電量。維持SOC在合理的范圍內,防止由于過充或者過放對電池的損傷,隨時預報電池的剩余容量;
⑨對電池組中的單體電池進行主動均衡
由于鈦酸鋰電池制造工藝復雜及鋰離子的相對活躍性,所以電池組中單體電池電壓隨著充放電次數的變化存在不一致的現象。對電池組中的單體電池進行均衡充電,使電池組中單體電池都達到均衡一致的狀態,可以有效地延長電池組的使用壽命,大大地提高電池組的工作效率。
⑩并口通訊
提供與電源監控系統進行通訊的接口,傳輸和顯示電池組狀態、報警、SOC、SOH(StateOfHealth,電池的健康狀況)等信息,實現遠程監控和管理干預。
7 鈦酸鋰電池組的安裝和容量實驗
鈦酸鋰電池在出廠時有60%左右的荷電量,所以,安裝初始時應該對電池組進行補充電。并且,由于單體電池自放電大小的差異,可能會使各電池的端電壓出現不均衡,所以鈦酸鋰電池組安裝前必須測量開路電壓,開路電壓差一般要求小于50mV,并做好電池測試紀錄。
用假負載可以對電池組按1C10、2.5C10和5.5C10率進行的容量試驗,此試驗需要接入BMS,放電過程中必須嚴格檢測電池單體電壓,利用BMS對電池的總電壓、放電電流、電池單體電壓進行測量和紀錄,電池在放電后期利用BMS密切關注單體電壓低的電池,若有一只電池端電壓到1.5V,自動停止放電,在25±2℃的情況下,計算出實際電池放出的容量與電池額定容量是否基本一致,若基本一致證明電池放電容量合格。若放電到終止電壓時,電池組放出的容量與額定容量的差別大于5%,說明電池組的出廠容量可能存在問題,應及時聯系相關廠家處理或更換。

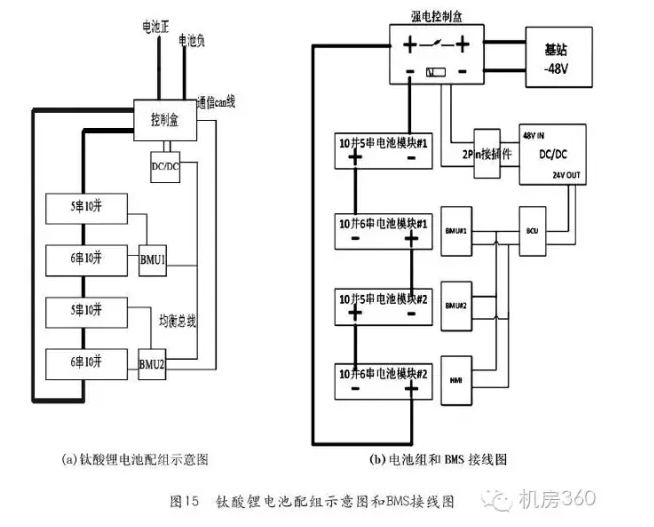

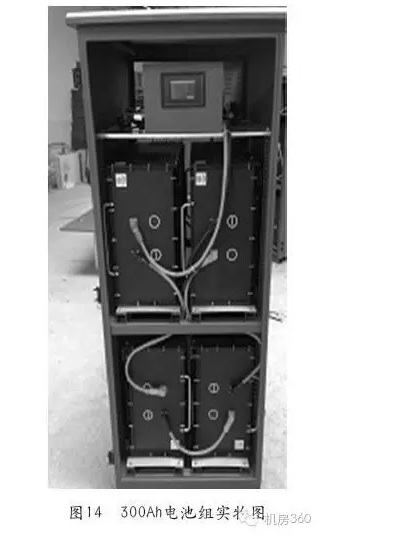

例如,某通信基站使用48V/300Ah鈦酸鋰電池(實物圖見圖14),每組電池由22只300Ah的電池模塊串聯組成,其中300Ah的電池是由10個單電芯容量為30Ah的電芯并聯組成,22節300Ah的電池模塊分別有2個6串和2個5串模組串聯組成一個48V/300AH的電池組,整組電池由BMS系統控制,由一個BCMS(BatteryClusterManagementSystem,主控電池管理系統)負責管理一個電池組中的全部BMU(BatteryManagementUnit,電池組管理單元),同時具備電池組的電流采集,總電壓采集,漏電檢測功能,并在電池組狀態發生異常時驅動斷開高壓功率接觸器,使電池組退出運行,保障電池使用安全。兩個BMU,每個BMU負責管理12串單體電池模塊。具有電池電壓采集,多點溫度采集,各種保護和電池組均衡控制等功能。鈦酸鋰電池配組示意圖和BMS接線如圖15所示。

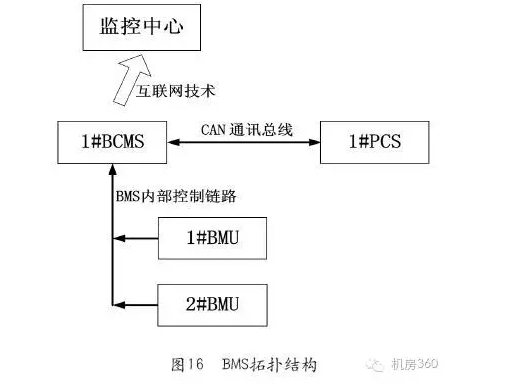

BMS收集的數據,通過互聯網技術上傳至后臺服務器、數據庫,實時監控電池信息收集數據,便于遠程維護管理。如圖16所示。

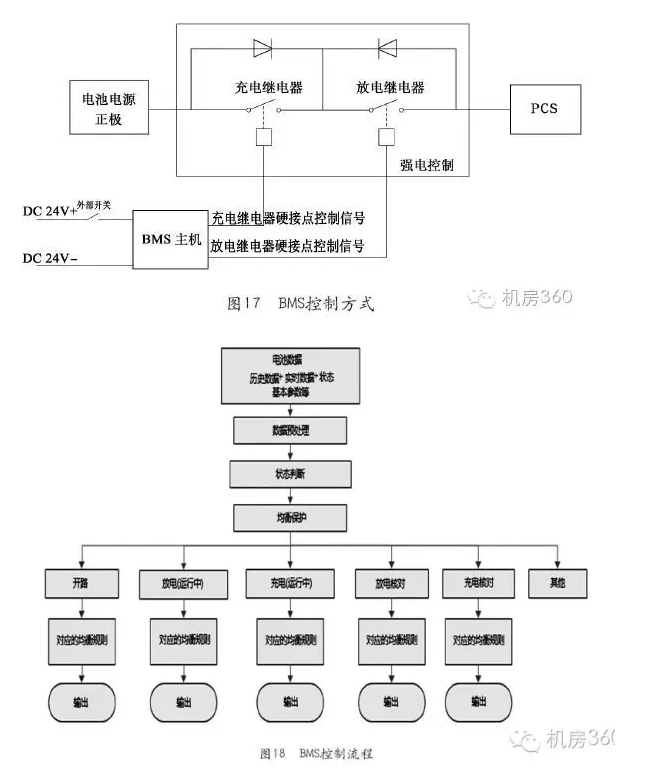

BMS控制方式和控制流程分別見圖17和圖18。
BMS控制過程為:
①電池模擬量高精度監測及上報功能。包括電池組串聯時電壓檢測,電池組充放電電流檢測,單體電池端電壓檢測,電池組多點溫度檢測,電池組漏電監測。
②電池系統運行報警、報警本地顯示及上報功能。包括電池系統過壓告警、電池系統欠壓告警、電池系統過流告警、電池系統高溫告警、電池系統低溫告警、電池系統漏電告警、BMS通信異常告警、BMS內部異常告警等。
③電池系統保護功能。在電池系統出現電壓、電流、溫度等模擬量超過安全保護門限時,進行故障隔離,將問題電池組退出運行,并在本地進行顯示,同時上報監控中心告警信息。
④BMS具備自診斷功能。在BMS內部通信或與外部通信出現中斷故障時,能夠上報中斷告警。另外,針對模擬量采集異常等其他異常也具備故障自診斷、本地顯示和上報監測中心系統的功能。
⑤均衡功能。具備大電流主動式均衡能力,通過高效的均衡策略能夠很好的維護電池各個模組電壓的一致性。
⑥運行參數設定功能。BMS具有本地和遠程兩種方式對BMS的各項運行參數進行修改的功能。本地參數修改在BMS本地觸摸屏上完成,遠程參數修改通過光纖以太網通信完成。參數設定項目包括單體電池組充電上限電壓、單體電池組放電下限電壓、電池組運行最高溫度、電池組運行最低溫度、電池組過流門限、電池組短路保護門限、電池組短時溫升過快門限、本地運行狀態顯示功能等。
⑦數據記錄。BMS能夠在本地對電池模組的各項事件及歷史數據進行存儲,記錄超過10000條事件及最少30天的歷史數據。
⑧BMS能夠?qū)M行電池組的全充全放管理,完成電池系統容量標定以及SOC標定的功能。
鈦酸鋰電池組BMS均衡功能可對單元輸出狀態對應的電池組實施均衡,鈦酸鋰電池組管理模塊的均衡采用無損充電方式,其充電電流可根據均衡規則的要求進行調節。電池組監測模塊采用點對點均衡,電池組均衡管理系統具備大電流主動式均衡性能,通過高效的均衡策略很好地自主維護電池組的一致性,使用電池組均衡管理模塊系統后,充放電過程中各單體電池的一致性大大提高,使鈦酸鋰電池組得到了有效地維護和管理,延長電池組的使用壽命。
均衡實現示意圖如圖19所示。有無均衡系統的充電曲線如圖20所示。圖21為22個串聯單體電壓一致性變化曲線。
從圖20可以看出300Ah電池組220只單體電芯在開啟BMU均衡的時候,單體電壓從分散的狀態逐漸趨于集中,表明單體均衡功能有效。
從圖21可以看出300Ah電池組22模組在開啟BMU均衡的時候,電壓一致性從分散的狀態逐漸趨于集中,表明單體均衡功能有效。
