中國儲能網訊：東北地區風電棄風問題嚴重，火電機組運營遭遇困難，開展火電靈活性改造可有效解決這些問題。介紹了當前火電靈活性改造的政策背景，分析了鍋爐富氧燃燒、高壓電鍋爐、汽機抽汽減溫減壓及儲熱罐等靈活性改造技術的特點，針對供熱機組和純凝機組，提出了靈活性改造整體解決方案，并進行經濟性核算，改造方案能夠確保機組在調峰工況下安全、穩定運行，并獲得可觀的調峰補助。
關鍵詞：火電靈活性；調峰；富氧燃燒；高壓電鍋爐；汽機抽汽減溫減壓；儲熱罐。
（來源：微信公眾號“清潔高效燃煤發電” 微信號：redianjishu 作者：趙曉燕）
1 當前新能源及火力發電發展的困境與對策
1．新能源消納困境
近年來，風電等新能源持續快速發展的同時，2015年“三北”地區出現了嚴重的棄風現象，其棄風電量占全國棄風總量的80%。如何消納棄風電量已成為制約我國風電發展的關鍵因素。
依據國家能源局《電力發展“十三五”規劃》、《風電發展“十三五”規劃》，到2020年，我國風電裝機將達到2.1億千瓦，“十三五”增加8100萬千瓦，增長率達63%；太陽能發電裝機將達到1.1億千瓦，“十三五”增加6700萬千瓦，增長率達156%；2020年以后，風電和光伏裝機將進一步增加[-2]。
未來，受到多方面因素影響，風電和光伏的消納形勢將日趨嚴峻，主要原因如下:
（1）風光資源富集地區的風電和光伏的滲透率將進一步增加；
（2）隨著產業結構調整，用電負荷峰谷差將增大；
（3）部分地區熱電聯產機組占比仍將持續增加，供熱期調峰困難將加劇；
（4）“三北”地區調峰電源建設條件有限，靈活性電源仍將短缺；
破解風電消納問題，可從提升電源調峰能力、調整風電布局、加強電網互濟和負荷側管理等多個方面采取措施。其中提升電源調峰能力的主要措施見表1。
東北地區火電比重近80%，快速靈活的調節電源較少，固有的電源結構，使系統調峰問題突出，不利于消納風電。由于先天資源限制，在東北開展調峰燃?xì)怆娬?、抽水蓄能電站、?chǔ)能電站均無法實現廣泛應用，特別在冬季，火電供熱期、水電枯水期、風電大發期相互疊加，導致調峰困難突出，棄風情況頻出。為解決東北電網調峰的實際困難，應立即開展火電靈活性改造，通過技術手段提升火電機組的調峰能力，增加電網可靈活調節電源的比重。
2．現役火電機組面臨困境
（1）近幾年全國新增火電裝機發展過快；
根據中電聯的數據，2015年全年凈增火電裝機7202萬千瓦(其中煤電5186萬千瓦)，為2009年以來年度投產最多的一年。
（2）現役火電機組發電利用小時大幅下降；
全國實際火電的發電量連續兩年負增長，利用小時2014~2016年逐年大幅下降。
（3）國家能源局下發特急文件叫停13個省的新建火電項目；
在2016年8月北京召開的一次能源研討會上，一位能源學者更是拋出：“中國10年不建煤電項目也能滿足電力增長需求”的言論。未來隨著可再生能源的進一步發展和電力市場改革的推進，火電成為調峰機組是所有火電廠將要面臨的常態。
3．國內現役機火電組深度調峰存在的問題
（1）鍋爐低負荷穩燃和多煤種配煤摻燒的問題；
（2）低負荷時段SCR系統運行問題（催化劑活性與排放未達標問題）；
（3）現有汽機旁路滿足不了熱電解耦要求；
（4）熱電聯產機組以熱定電，熱電耦合，供熱季電力調峰能力極差；
（5）沒有電極鍋爐和大型蓄熱水罐等深度調峰外部輔助設備。
4．現役火電機組發展對策
一是近期來看，火電廠盡早開展靈活性改造，可以保證機組優先上網，規避分?jǐn)偝杀?，并通過參與深度調峰獲得可觀的調峰補貼收入。
二是長遠來看，新的電力供需環境在競爭性電力市場中，火電利用小時數將會長期保持在較低水平，部分火電基荷電源的角色將發生轉變?；痣姀S(chǎng)需根據市場中的價格波動靈活調節出力，靈活性改造是大勢所趨，有利于火電適應電力市場化進程。
三是隨著風電、光伏發電等新能源發電大規模投產、并網，調峰缺口將迅速擴大，調峰補貼總額穩定增長，“蛋糕越來越大”，具備深度調峰能力的火力發電廠將率先受益。
2 政策支持
2016年6月28日、7月28日，國家能源局先后下達兩批火電靈活性改造試點項目的通知[3-4]，分別確定遼寧丹東等16個項目、長春熱電廠等6個項目為第一、二批提升火電靈活性改造試點項目。
2016年7月22日，國家發展改革委、國家能源局《關于印發<可再生能源調峰機組優先發電試行辦法>的通知》（發改運行〔2016〕1558號）要求[5] “逐步改變熱電機組年度發電計劃安排原則，堅持以熱定電，鼓勵熱電機組在采暖期參與調峰”。
2016年11月7日，國家發展改革委、國家能源局發布《電力發展“十三五”規劃（2016-2020年）》要求 “加強調峰能力建設，提升系統靈活性”、“全面推動煤電機組靈活性改造”。
2016年11月18日，國家能源局東北監管局批復[6]《東北電力輔助服務市場運營規則（試行）》，鼓勵火電機組進行靈活性改造，提升調峰能力。其中第八十四條 【鼓勵技改】指出火電機組進行重大技術改造參與調峰的，同等條件下優先調用其參與調峰。
在《東北電力輔助服務市場運營規則（試行）》中，火電廠實施有償調峰基準及補助如下：

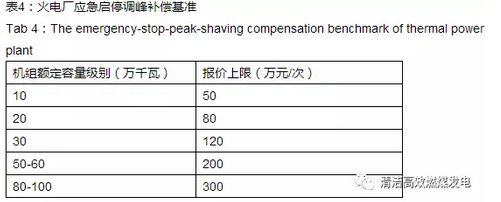

根據《東北電力輔助服務市場運營規則（試行）》的通知，火電廠應急啟調峰補償基準如下：
3 提升調峰能力的靈活性改造技術
火電機組靈活性提升目標：
（1）深度調峰：負荷率達到20%~40%；
（2）快速爬坡能力：2%~3%MW/min爬坡能力；
（3）快速起停能力：2~4h快速啟停。
以下是符合東北地區火電機組情況的靈活性改造技術：
3.1 鍋爐富氧燃燒技術
鍋爐富氧燃燒技術是現有鍋爐側靈活性改造的最佳方案。
所謂富氧燃燒技術，系利用小空間自穩燃燒原理，采用主動燃燒穩定結構設計與控制方法，實施燃煤火電靈活性改造。
通過靈活性一體化系統智能調節氧量、油量（或天然氣）等運行參數，整體運行安全，控制簡單、易行，煤種適應性強（可適應褐煤、煙煤、貧煤、無煙煤、煤矸石等）。
富氧燃燒技術安全性評估：
（1）富氧燃燒系統使一次風煤粉以著火、主動燃燒進入爐膛，確保不會因?yàn)闋t膛熱負荷過低導致燃燒不穩或熄火，保證鍋爐運行穩定。
（2）富氧燃燒技術可適應任何工況，在保證燃燒設備安全的前提下連續運行，且能保證24小時備用。
（3）富氧燃燒器采用耐高溫、耐磨材質，可抵抗高溫900-1200℃。
（4）液氧技術成熟、安全可靠，氧氣系統為低壓設備、低壓運行，不屬于重大危險源。
主要技術性能：
（1）實現低負荷調峰——煤粉以提前主動燃燒狀態進入爐膛，讓整個鍋爐煤粉不會因?yàn)闋t膛熱負荷過低燃燒不穩而熄火；
（2）實現2%~3%額定負荷/min快速爬坡——一次風煤粉流以多層（點）投運，可實現增加單位時間內的入爐煤量，確保機組快速提升負荷；
（3）實現2~4h快速啟?！淮物L(fēng)煤粉流多層（點）投運，根據工況需求靈活調整入爐煤量，從而達到降低鍋爐啟/停時間的目的；
（4）煤種適應性廣泛——利用純氧氣強化煤粉中固碳的燃燒，對煤粉揮發份含量不做要求，有效提高鍋爐煤種適應性；
（5）保證SCR裝置的高效投運——利用多層（點）的燃燒，抬高火焰中心，使煙氣溫度滿足SCR投運要求（≥320℃）；
（6）能降低鍋爐飛灰含碳量；
（7）同比工況不會增加NOx排放——一次風粉在富氧燃燒器內提前主動著火燃燒，產生大量CO強還原劑，抑制并還原NOx，保證同比工況下不增加NOx排放。
3.2 高壓電極加熱鍋爐/蒸汽電鍋爐
高壓電極加熱鍋爐/蒸汽電鍋爐單臺供熱功率范圍6~80MW，能量轉化效率為99%，啟動時間短，熱態啟動5min可達額度負荷，使用電源：10KV廠用電電源，占地面積小，啟動靈活方便。
首先，高壓電極鍋爐在火電機組深度調峰中具有很強的靈活性，可單臺布置也可多臺組合布置。當供熱機組進行深度調峰時負荷較低，機組抽汽量無法滿足供熱需要時，可通過高壓電極鍋爐滿足供熱需求，同時也確保滿足機組低壓缸最小進汽量，保障機組安全穩定運行。
其次，高壓電極鍋爐具有啟動時間短的特點，熱態啟動5min可達到額定負荷，適合作為啟動鍋爐輔助汽源，在機組低負荷或跳機后的熱態啟動時是保證機組汽封高溫汽源和除氧器汽源的安全、有效措施，可大幅提高機組在進行深度調峰和快速熱態啟動的安全性。
3.3 汽機抽汽減溫減壓技術
汽輪機抽汽減溫減壓一般方式為兩級抽汽減溫減壓：將主蒸汽部分旁路進行減溫減壓后接至再熱汽冷段。經再熱器再熱后，從再熱器熱段進行抽汽，經二次減溫減壓后供至原熱網加熱蒸汽母管，兩級減溫減壓器均可布置在汽機房?jī)?nèi)。減溫水可就近利用高旁減溫水和低旁減溫水。
汽輪機抽汽減溫減壓技術可根據不同機組以及實際供熱抽汽量量身定制。
抽汽減溫減壓技術可確保供熱機組進行深度調峰、機組采暖抽汽減少（或退出）時的供熱量仍然滿足熱用戶需要。
3.4 儲熱罐
儲熱罐技術利用水的顯熱將熱量存儲到儲熱罐內，通常采用常壓或承壓式；一般情況，當熱管網供水溫度低于98℃時設置常壓儲熱罐，高于98℃時設置承壓儲熱罐?？膳浜细邏弘姌O鍋爐和再熱蒸汽減溫減壓后加熱熱網循環水，并在供熱機組調峰期間儲存一定熱量的熱水，在機組升負荷時配合電鍋爐增加廠用電并替代部分機組供熱抽汽量，以提高供熱機組升負荷率。
常壓儲熱罐結構簡單，投資成本相對較低，最高工作溫度一般為95~98℃，儲熱罐內水的壓力為常壓。承壓儲熱罐最高工作溫度一般為110℃~125℃，工作壓力與工作溫度相適應，對儲熱罐的設計制造技術要求較高，但其儲熱容量大，系統運行與控制相對簡單，與熱網循環水系統耦合性較好。
其技術工藝如圖2所示：
4 火電機組靈活性改造整體解決方案
4.1 供熱機組
方案一：“富氧燃燒+汽輪機抽汽+高壓電極鍋爐+儲熱罐”
該方案可實現機組整體靈活性（鍋爐側+汽機側）運行要求，在供熱季、非供熱季均可實現深度調峰，具體方案：
（1）鍋爐進行富氧燃燒技術改造；
（2）可從再熱器出口（熱段）根據供熱量進行抽汽，經減溫減壓輸送至儲熱罐或熱網配合電鍋爐共同來滿足供熱量；
（3）高壓電極鍋爐采用廠用電電源，在機組進行調峰時快速啟動直接加熱儲熱罐或熱網循環水，滿足供熱需求，并確保完全滿足低壓缸最小進汽量要求，可保障機組長期低負荷運行的安全性；
（4）儲熱罐可在機組升負荷段退出汽機采暖抽汽供熱，切換為儲熱罐直接向熱網供熱運行方式，可完全滿足階段性供熱出力需求，增強機組調峰能力、提升機組爬坡速度、實現熱電解耦運行。
方案二：“汽機抽汽+高壓電極加熱鍋爐+儲熱罐”方案特點：
供熱季：
對于供熱量較大的供熱機組，由于汽機在低負荷運行時供熱抽汽量大幅減少無法滿足供熱需求，可采用高壓電極鍋爐的同時，采用鍋爐熱段抽汽減溫減壓后來滿足供熱量，具體方案：
（1）可從再熱器出口（熱段）根據供熱量進行抽汽，經減溫減壓輸送至儲熱罐或熱網配合電鍋爐共同來滿足供熱量；
（2）高壓電極鍋爐采用廠用電電源，在機組進行調峰時快速啟動直接加熱儲熱罐或熱網循環水，滿足供熱需求，并確保完全滿足低壓缸最小進汽量要求，可保障機組長期低負荷運行的安全性；
（3）儲熱罐可在機組升負荷段退出汽機采暖抽汽供熱，切換為儲熱罐直接向熱網供熱運行方式，可完全滿足階段性供熱出力需求，增強機組調峰能力、提升機組爬坡速度、實現熱電解耦運行。
非供熱季：
按機組原有調峰能力實施調峰。
4.2 純凝機組
純凝機組不考慮供熱影響，可只對鍋爐進行富氧燃燒改造實現機組整體靈活性運行要求，滿足調峰需求（根據機組低壓缸最小進汽量確定）。
5 運行經濟性分析
以一臺300MW四角切圓鍋爐機組為例，按照10%機組容量配置高壓電極鍋爐進行富氧燃燒（30%負荷率）、減溫減壓技術（抽汽量300t/h）改造，可保證供熱機組采暖季20%額定負荷調峰能力，夏季30%額定負荷調峰能力。
經濟分析計算條件：按照發電利用小時數3600h，運行小時數5100h，其中冬季采暖期運行小時數2100h、調峰小時數按8h/天共計700h ，非采暖期運行小時數3000h ，調峰小時數按8h/天共計1000h ，標煤?jiǎn)蝺r(jià)為550元/噸，第一檔補償電價按照0.1元/kWh、第二檔補償電價0.7元/kWh進行計算。
6 結論
（1）針對純凝機組，建議采用富氧燃燒技術，可滿足機組靈活性調峰需求。
（2）針對供熱機組，建議綜合采用富氧燃燒技術、汽機抽汽減溫減壓技術、高壓電極鍋爐及儲熱罐技術；采暖季，熱電機組在滿足供熱需求的前提下，最低負荷率可達到20%～30%的調峰需求；非采暖季，最低負荷率可達到30%～40%的調峰需求。
以上方案，完全能夠確保機組在調峰工況下安全、穩定運行，獲得可觀的調峰補助。整體技術改造方案投資適中、回收期2年左右，投資收益率較高。
