中國儲能網訊：3、 燃料電池技術發展的歷程梳理
人類歷史上有較大影響的電池，在消費端我們最為常見的是鉛酸電池（汽車起動電池），鎳氫、鎳鎘電池，鋰電池。從其發展的歷史過程中，可以看到外部技術推電池產業變革的巨大影響。
3.1、 燃料電池的革命即將到來
鉛酸電池在過去 100 年中始終占據著一個非常重要的市場份額。其本身的技術進步和技術特征以及成本優勢共同促成了這些。在后續的發展過程中，最為重要的就是鎳氫電池向鋰電池的過渡。
自從 1969 年發明了鎳氫電池以后，在第一代無線通信設備上得到了較為廣泛的應用，主要是其電池的能量密度相對較高，第一代模擬手機（俗稱大哥大）用的就主要是鎳氫電池，當時存在設備耗電量大，電池續航時間短等不利因素，但是一個新的面向個人的無線通信時代的到來，仍然將鎳系電池推向了一個新的高度。
90 年代中期索尼發明了鋰離子電池，滿足了消費電子行業發展的需要，包括筆記本，手機，智能手機等。我們無法想象在現在的智能手機上用鎳氫電池會是一個什么樣子。在手機電池領域，因為成本的因素，在低端功能機上鎳氫電池的歷 史一直延續到了 21 世紀初期。但是在智能機浪潮來臨的時候，鋰電池徹底的超越了其他類型的電池，成為消費電子設備的標準配置——而非高端可選配置，市場規模的擴大又進一步促成了研發的投入和成本的下降，從而帶來了鋰電池試圖向動力電池市場滲透的現狀。
在 90 年開始，電池開發的熱潮集中在燃料電池和鋰電池領域，最終作為消費電 子能量供應裝置的鋰電池最終勝出，延續了超過 10 年的輝煌，成本持續下降，能量密度持續提升，安全性也得到了較大的提高，鋰電池占據了目前消費電子行業的主流地位。
燃料電池的主要功率段在千瓦級別，研發的目的主要在于供應動力電池，但是最 終在質子交換膜的壽命，催化劑的效果上來看，還有較大的差距，其成本在當時 也是高不可攀，從 2004 年開始進入了一個研發投入的低潮期。在這個燃料電池的寒冬中，主要的投入廠商是日本相關汽車企業。
2014 年豐田推出 Mirai，可能是燃料電池行業的一個標志性事件，從最終公布的性能來看，在經濟型，成本和安全性上，燃料電池初步具備了工業化的基礎條件，而且在技術指標上可能全面超越內燃機。自此，燃料電池商用化的基礎初步 具備了。持續的 20 年的電池技術路線之爭，可能在未來 3-5 年出現重大變化。
3.2、 豐田 Mirai 的技術拆解—一個代表性的技術樣本
豐田自 2014 年推出 Mirai，標志著經過 10 多年的努力，燃料電池終于開始具備商用的基礎，從現在來看，基本不具備任何實質性的技術障礙。
圖 4：豐田 Mirai 結構圖
資料來源：電動邦網站、國海證券研究所
豐田的技術指標已經接近基本燃油車技術指標—而未來有可能全面大幅超越，一般來說我們衡量一個車型的主要性能是：功率，扭矩，續航里程，自重，百公里 加速時間。就目前公布的數據來看，Mirai 的功率為 113KW（153 馬力），自重1.8 噸，扭矩 335N?m，在此情況下百公里加速時間為 9.6 秒，續航里程超過500km。相比于傳統汽車而言，已經基本具備了同等級別的技術指標。一輛 2.0 排量的豐田凱美瑞的配置是：功率 123KW（167 馬力），自重 1.5 噸，扭矩 199N?m，在此情況下百公里加速時間超過 10 秒，續航里程大約在 6-800 公里左右。價格上豐田美國 Mirai 的售價為 37 萬人民幣左右，在政府補貼后價格在 27 萬人 民幣左右。這個價格相比于 20 萬出頭的凱美瑞來說，已經具備了很強的競爭力。 更何況，未來其成本下降的空間更大，使用成本也會更低。中國政府的補貼力度 是美國和日本政府的 4 倍，按照目前政策 FCV 補貼每輛的規模在 40 萬人民幣 左右。
使用成本的角度來說，目前日本本土的氫氣供應在 1000 日元/公斤左右，折合人 民幣大約 66 元左右。1kg 氫氣的行駛里程大約在 130 公里左右，折合百公里成 本在人民幣 50 元左右，已經基本和燃油車的消耗是差不多的了。另外由于純電 動車沒有保養成本（大約每公里 0.1-0.2 元不等），在目前的供應鏈條件下，已經具備一定的經濟優勢了。
在上述情況下，我們可以看到，價格上大約在非補貼，手工生產線的情況下， 可以比同級別可比傳統燃油車價格貴不超出 1 倍，在使用成本上已經接近，未來還有下降空間。在使用習慣和關鍵性能指標上基本等同于燃油車。
3.3、 能量密度：第一次接近內燃機的能量密度的電池
事實上能量密度/續航里程在氫燃料電池汽車上的要求并不高，在加氫站普及以 后，由于加氫時間只有 3 分鐘左右，基本和加油差不多，因而“半箱油”是可以 接受的。這樣現有技術下的儲氫罐的壓力可以降低到 350 個大氣壓，這樣成本 和技術難度都將大幅下降。這個壓力基本是目前 CNG 車載氣瓶的壓力的水平。 在安全性和工業經驗上來說，已經足以支撐產品的各方面性能了。
討論系統的能量密度對氫燃料電池來說主要是燃料電池本體、管道/閥門、儲氫罐。

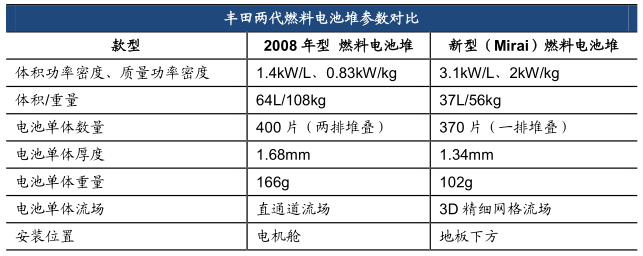

表 3：豐田 Mirai 電堆參數表
資料來源：搜狐汽車、國海證券研究所
從這個角度而言，在過去 8 年當中，整個燃料電池本體的性能幾乎提升了一倍，在重量和體積方面都有非常杰出的表現。就目前的堆體本身來看，系統的能量密度和重量已經較為全面的超出了內燃機系統。這個技術水平可以參考主流企業產品的技術指標。
圖 5：全球主流汽車廠商電堆系統技術參數
資料來源：電子工程世界網站、國海證券研究所
從上圖中我們可以看到，目前的國際一線水平已經基本具備了車用的能力，而且并非一家能夠達到。
另外一個對系統能量密度有較大影響的是儲氫系統。目前 Mirai 用的車載氣瓶是 兩個，容量基本都在 60L 左右，700 個大氣壓的壓力，采用碳纖維包裹的的技 術，目前是 120L 的兩個氣罐，儲氫質量為 5kg，系統空中為 83kg 左右，質量 分?jǐn)?shù)為 5.7%左右。
這樣下來燃料電池系統的總重量在 200kg 以內，這個計算了電堆重量，氣瓶重 量，管道和閥門重量。5kg 的氫氣的熱值是 143000kJ/kg，這個熱值差不多是汽 油熱值的 3 倍多。在這種情況下，燃料電池系統的能量密度在 3560kJ/kg 的水 平，大約是上面我們計算的內燃機系統能量密度 8614kJ/kg 的 40%左右，如果 考慮燃料電池的效率大約是內燃機效率的 2 倍，從做功的角度來說，燃料電池的 能量輸出密度接近內燃機的 80%，幾乎在一個數量級上。
在未來新材料和系統進一步減重的基礎上，從輸出能量的角度來看，燃料電池是 人類歷史上第一次將“電池”做到了性能接近內燃機，而且未來隨著儲氫壓力容 器的壓力進一步提高，堆體進一步的減重，閥門和管道的減重，燃料電池的性能 在能量輸出密度這個指標上超過內燃機也就是近幾年的事情。
從量變積累的質變，電池的技術參數接近內燃機不僅僅是一個簡單的續航里程增加這么一個概念，從鋰電池的能量密度提升到目前的內燃機能量密度，背后可能是交通工具的一場革命，低空飛行器的動力系統技術基本成熟，小型私人飛行器的技術可行性已經初步具備，未來高密度城市的交通工具變成載人飛行器是大概率事件。而鋰電池在目前的技術情況下想做到這個能量密度，從技術的角度來看，我們差不多要將鋰電池的能量密度提升近乎一個數量級，這個目前很難看到工業技術上的可行性，新材料的發現可能性也不大。
3.4、 成本：未來有望比內燃機更低
一個廣泛關心的問題是燃料電池的成本問題，一個是制造成本，一個是供應鏈 成本——也就是使用成本。
從目前的技術角度來說，制造成本主要是儲氫罐的成本和堆體的成本。
儲氫罐的成本主要是物料成本，其中碳纖維是重中之重，材料制作核心是工藝問 題，目前國內的 T700 級的碳纖維成本在 200 人民幣以內，Mirai 這部分的重量 在 80kg 左右，換算成儲氣罐的物料成本在 1.6 萬左右（我們猜測其采用的碳纖 維應該是東麗 T800 級別的產品，但是目前查無實據，因而我們用國內的 T700做一個數量級上的估計），未來隨著規?；臄U大，工藝成本存在大幅下降的空 間，儲罐系統做到 1 萬元左右沒有技術上的障礙。
電堆系統以前的價格非常昂貴，主要是量產和工藝問題，材料上來說，一個總重50kg 的模塊，主要的重量集中于不銹鋼極板，未來的成本下降幅度會非常大，這里給出一個規模優勢帶來的成本下降曲線圖。

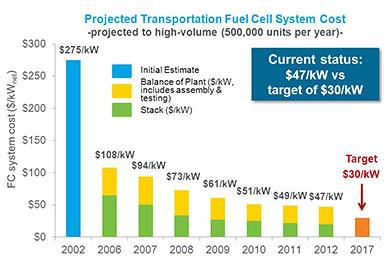

圖 6：燃料電池堆體制造成本路線圖
資料來源：車云網、國海證券研究所
這個成本估計的前提是年量產規模 50 萬臺，80KW 堆型的成本，大約是 2400美金/臺，折合人民幣大約在 1.5 萬左右。這個價格比目前的內燃機的價格已經 基本差不多，這個成本已經較低。
在上述成本估計的情況下，電動車的傳動系統相對簡單，最終燃料電池汽車的成 本和內燃機車相比基本差不多，在規?；慨a(chǎn)的情況下甚至可能會更低。在沒有 補貼的情況下已經具備了競爭優勢。在目前的國家補貼政策下，燃料電池可能出 現巨大的套利空間。
在使用成本上來說，對消費者我們只關心使用的直接成本（氫氣的價格，維保 成本），和使用的間接成本——便利性問題。
第一個問題，基本可以從目前日本的情況看出一個大概的經濟水平，以及一個 預測的技術路線圖來評估。目前日本的加氫成本在 1000 日元/kg，這個折合人 民幣大約在 65 元/kg 左右，折合公里成本大約在 0.5 元/公里的燃料成本?？紤]
內燃機的燃油成本和保養成本，已經具有很強的經濟性了。從未來的發展來看， 最終氫氣的單價可能降低到 40 元人民幣左右，燃料電池的公里燃料成本大約在0.3 元/公里，遠遠優于內燃機的使用成本——畢竟內燃機的保養成本大約在0.1-0.2 元，而電動車是幾乎沒有保養成本的。

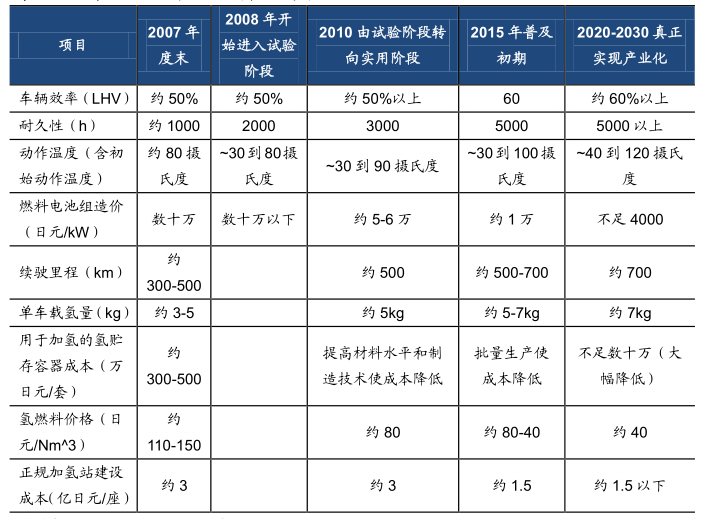

表 4：燃料電池性能和綜合成本路線圖
資料來源：Nevfocus、國海證券研究所
第二個問題涉及到使用的便利性問題。燃料電池汽車和充電式電動汽車的區別在于發展初期的成本不一樣。由于加氫時間非常短，在這種情況下商業模式完全類似商業加油站，目前的加氫站建設成本在 3-5 年內可能會具備很強的經濟型，投資回報很好。即便是在初期，包括出租車、物流車在內的特定用途車輛，在一個 城市集中建設幾座加氫站即可滿足需求，投資小，不需要網絡支持是加氫站的典 型特征，一旦在具備經濟性之后，加氫網絡的建設未來式市場的自發行為，和依 賴政府補貼的充電網絡是完全兩個不同的概念。更為關鍵的是氫作為一種普遍的 化工原料，其不存在市場壟斷行為，和目前的電力市場以及石油市場是完全不同 的，政府也無法從中征收重稅。
最后的一個隱性成本是電池回收的成本，燃料電池的回收率會非常高，核心的催 化劑和極板基本可以回收，而鋰電池的回收分離成本非常高，在大規模使用的情 況下，污染是較為嚴重的。這個目前沒有計算到全壽命成本上。
綜合上述的比較，燃料電池在全壽命成本上未來會具備非常突出的優勢，甚至 全面超越傳統內燃機。由于全電化之后可以實現的自動駕駛和其他復雜控制，會給用戶帶來非常豐富的用戶體驗。大概率燃料電池汽車會在最終的電動汽車技術 路線選擇上勝出，時間大約在 2020 年前后，將會是市場自發啟動燃料電池電動 汽車普及的浪潮，在政府補貼的情況下，我們認為在 2017-2018 年在市場準備了足夠的產能的情況下，可能有望率先爆發。
圖 7：豐田對 FCV 和 EV 的成本估計
資料來源：豐田公司測算、國海證券研究所
3.5、 安全：很大程度已經得到解決
氫氣的安全性是大家較為關心的一個話題，世界上沒有絕對安全的汽車。目前的 氫燃料系統的安全性復合日本的汽車設計規范，儲氫系統的機械強度滿足一般中 速行駛的撞擊安全性。
相比較而言，目前國內很多城市已經使用的 CNG 汽車和 LNG 汽車其實是類似 的，沒必要過分擔心氫氣的安全性。另外從爆炸的角度來說，5kg 氫氣的熱值相 當于 22 升汽油的熱值，而且 5kg 氫氣要完全爆炸需要兩個碳纖維瓶同時破損，
這只相當于正常汽車油箱容積的 1/3，造成的危害要比汽油車小。

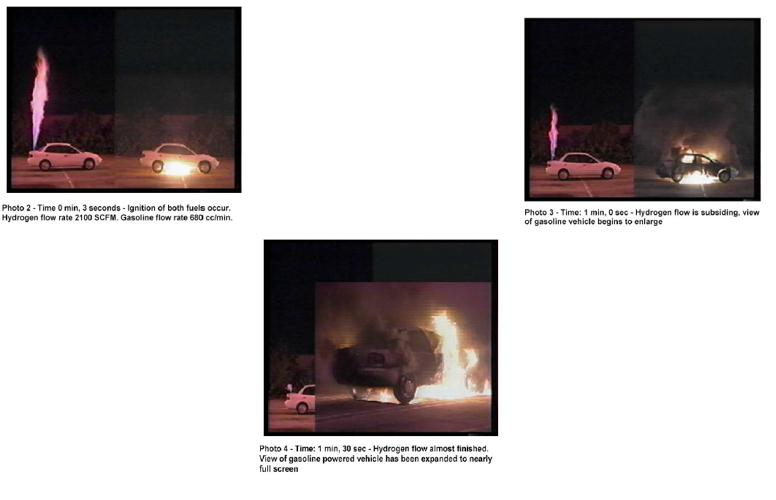

相比于鋰電池的充電式電動汽車，安全性更高。在氫氣泄露和鋰電池穿刺的情況下的一個對比實驗如下圖所示。
圖 8：燃料電池汽車安全性問題
資料來源：上燃動力、國海證券研究所
3.6、 技術的外溢性才是燃料電池最為核心的優勢
燃料電池在汽車上的優勢是較為明顯的，但是并不是具有絕對的技術優勢，但是在未來我們更看重燃料電池系統在整個能源系統中的重要地位。
燃料電池的反應是一個電化學過程，其能量轉化效率超過 60%，生成物只有水。 而將各種能源轉化成氫的方式也是多種多樣的。能源的生產方式是向著能量密度 越來越高的方式進行演進，從畜力到化石能源，從化石能源到核能，如果從這個 思路上來看，將能源的生產端向光伏和風電演進可能是錯誤的技術路線。能源的 總量豐富和能源的富集程度是兩個概念，我們應該將注意力轉向?qū)δ茉吹南M和 利用模式。碳的問題不是核心問題，低碳也不應成為能源系統的主要驅動因素， 在中國受到國際上環保思潮的影響，國內主要的驅動因素是發展新能源，甚至核 電因為安全性和選址的問題都是一拖再拖，進度落后于預期。但是在日本和歐美， 燃料電池技術的興起配套這些年傳感器和算法技術的提升，能源系統結構向電力 轉化的特征越來越明顯，未來終端能源消費模式中，電的占比可能大幅超越其 他形式的能源，天然氣、石油和煤炭的占比有望快速下降，這個可能才是結束 石油時代的核心決定因素，才是將能源結構調整成低碳的最主要的驅動因素——因為傳統的化石能源無法滿足新設備對能源模式的要求。
由于在能量密度、電子控制、轉化效率上的絕對優勢，氫有望成為未來能源系 統的核心，所有形式的能源轉化成氫氣，通過管道運輸?shù)较M終端，在消費終端轉化成熱能（直接燃燒）和電能（燃料電池），使得終端消費者獲得單位熱值或 者電力的成本顯著下降，從根本上來說，能源的傳輸網從現在的電網，天然氣管 道，石油管道最終簡化成單一的氫能源網絡，天然氣和石油的主要用途不再是用 于燃燒，而是主要用戶化工原材料。氫能源支持下的汽車用氫網絡和個人用戶所 需要的氫能網絡重疊，支撐起整個經濟體系的能源市場。這將大幅度的降低能源 基礎設備的建設和維護成本，增強能源網的安全和穩定，真正實現分布式能源。
氫能源的真正環保不是來自于消費側，在消費端氫只會轉化成水，而不管是化石 能源還是非化石能源，在生產側可以實現真正意義上的污染集中處理，最終可以 將人類能源消耗對環境的影響降到最低，這才是最終的能源模式，也是日本十幾 年前即倡導的“氫能社會”。
中國的能源發展戰略從技術路線的角度大概率是錯誤的，在生產側加大投入可以 已經出現了技術偏離，并且使得消費側新能源技術的發展遠遠落后于國際水平， 在下一代的能源競爭格局中可能落后于競爭對手。
氫能的工廠制備，擺脫了傳統的化石能源——特別是石油天然氣——對地域的 的依賴，未來能源結構的轉變可能會極大的改變中東地區的政治和能源版圖， 同時對全球的能源貿易和國際美元市場造成巨大的沖擊。
