目前，混合動力汽車、儲能等領域的發展為化學電源提供了更廣闊的發展空間，同時對化學電源提出了更高的要求：高比功率、更長的循環壽命、更優的高倍率充放電性能等。目前各種化學電源尤其是鋰離子電池的快速發展給鉛酸電池帶來了巨大的考驗，鉛酸電池必須不斷地克服自身的弱點，并加強自己的優勢才能在混合動力汽車等化學電源領域處于不敗之地。
鉛碳超級電池結合了鉛酸電池與超級電容器兩者的優勢，提高活性物質的利用率，并能抑制硫酸鉛結晶的長大和活性物質失效，提高鉛酸電池的比功率和高倍率充放電性能。鉛碳電池的研究已經引起各鉛酸電池公司以及研究機構的重視。鉛碳電池中的碳材料主要包括炭黑、活性炭、石墨、碳纖維、碳納米管、石墨烯等，每種碳材料在微觀結構和性能差異很大，而且不同的添加量也會影響鉛碳電池性能。這給碳材料的選取帶來了很大的困難。鑒于此，探討不同的碳材料類型和添加量，以及碳材料的物理化學性能對電池性能的影響很有必要。
碳添加量的選取
為驗證碳材料類型、添加量等化學性能對電池性能的影響，我們做了以下的實驗。
選取幾種不同類型的碳材料（石墨、炭黑、活性炭等），測試了這幾種碳在添加量為0.2%—4%之間，以及析氫抑制劑、粘接劑對負極板的影響。并且選用常規正極板，組裝成單體電池，測試了碳對電池水損耗與HRPSoC的影響。
總結
結果顯示，對于添加量在1.5%以上的碳材料，在不添加粘接劑和抑制劑的情況下，極板鉛膏按常規工藝化成后幾乎完全脫落（圖1a），證實了高含量的碳對極板活性物質結構和性能影響很大。當降低碳的含量或加入合適的粘接劑后，極板化成后情況明顯好轉（圖1b與圖1c），但仍然不能徹底解決。在電解液中加入析氫抑制劑，從圖1d中可以看出，析氫抑制劑在0.02%以后對析氫有促進作用，含量在0.05%時有明顯的抑制效果，但在化成時負極起泡明顯，不能單獨使用，必須同時使用相應的消泡劑。
從上面的結果來看，高含量的碳會造成負極的軟化、鼓泡，不能采用常規的內化成工藝。

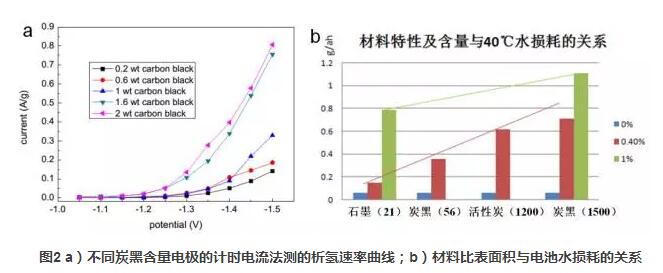

隨后，測試了碳含量在0.2-2%的電化學與電池性能，電化學測試表明（圖2a），隨著碳含量的增加，極板的析氫電位與電流逐漸增加。當碳含量增加到1%后，析氫電位與電流急劇增加。圖2b說明了碳材料比表面積會影響電池的水損耗性能，而與碳材料的類型并無直接關系。在相同的含量下，比表面積大的碳材料具有較高的析氫電位，增加了電池的水損耗值。

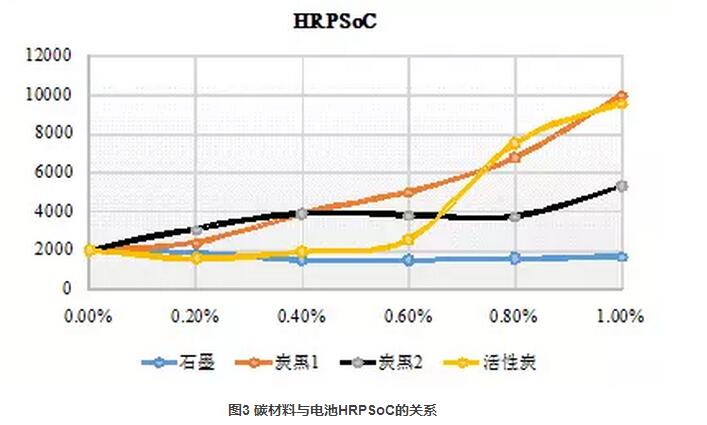

電池性能測試中，石墨配方對電池HRPSoC壽命提升的并不明顯，其余幾種碳加入到負極鉛膏中可以帶來電池HRPSoC性能成倍的提升（圖3）。一般隨著添加量的增加高倍率循環壽命增加。但是由于碳的加入也帶來了諸多不利反應的發生，正如前面實驗中，電池失水明顯增加，特別是對負極板強度的破壞，直接導致電池重負荷壽命的降低。結合上面對于析氫電位與電流的測試結果，高碳配方（>1%）的鉛碳電池適合用于不需要長時間過充的應用領域。而正常情況下碳含量如果要滿足現行汽車標準最大含碳量應不超過0.6%，可以滿足40℃水損耗要求，含量越高水損耗越大。確定了鉛碳電池應立足于含碳量<0.6%的技術開發。
碳材料類型的選取
目前，碳材料種類繁多，國內外的研究無法明確給出碳材料選材指導建議。確定了鉛碳電池的添加量研究范圍后，因此之后公司又針對碳的類型開展了一系列的研發。
從材料廠家中選取了幾種代表性的碳材料，包括了石墨、活性炭、炭黑與碳納米管，更為詳細具體地探討了碳類型對電池性能的影響。幾種碳材料比表面積參數如下：
表1 幾種所選碳材料的比表面積
我們從石墨、活性炭、炭黑三個方面，對此次實驗做了詳細的總結。
石墨是由六角形網格規則堆積形成的層狀晶體，具有高度有序的結構。測試了0.2-0.6%添加量下的充電接受能力，在低的添加量下，石墨對電池的充電接受能力幾乎沒有影響（圖4），當添加量增加到1%以后，才能凸顯石墨在充電接受性能方面的優勢。這與石墨與鉛的親和力很弱有關，即使它相對其他兩類碳材料具有最佳的導電性，但是由于親和力較弱，在低含量時反而在活性物質中不利于形成良好的導電網絡。在高含量時彌補了親和力弱的不足，但是>1%的添加量如前面所說，會大幅增加電池的水損耗，不利于深循環壽命。從圖4中還可以看出石墨對HRPSoC壽命（加速測試方案）并無積極影響，隨著石墨含量的升高，循環壽命反而降低，這可能是由于含量的增加加劇了電極的極化，使電池過早失效。在1.6%時有所增高是由于高含量的石墨增加了電池的充電接受能力。
因此，從我公司測試結果綜合來看，石墨并不適合用作汽車起動或起停類鉛碳電池。
活性炭是以石墨微晶為基礎，具有發達微孔的無定型結構?；钚蕴坑捎谳^高的比表面積，在電池測試過程中，能夠很好的改善電池的HRPSoC壽命，如表2所示。對于不同的活性炭，HRPSoC（加速測試方案）壽命達到峰值時的含量均不相同，說明了不同性質的活性炭對電池HRPSoC壽命的影響也不相同。但由于其導電性較差，相對于三類材料對充電接受并不明顯改善。

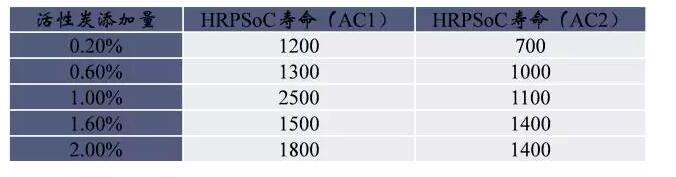

表2 活性炭添加量與HRPSoC壽命的關系
炭黑是由烴類化合物（煤、天然氣、重油等）在氧氣不足的條件下不完全燃 燒或熱裂解而生成的。我們選取了比表面積為50-100的炭黑和比表面積為100-300的炭黑開展了電池性能測試。圖5顯示了AB炭黑對于電池各種性能的影響與HRPSoC壽命（加速測試方案）充放電曲線，從圖中可以看出隨著添加量的增加，容量基本沒有變化，低溫整體趨勢是逐漸降低，而充電接受能力、HRPSoC壽命與水損耗值逐漸增加。由于充電接受能力的增加，有利于電池HRPSoC壽命。從左邊的圖中可以看出，隨著AB含量的增加，HRPSoC壽命增加，失效模式由充電電壓達到上限轉化為放電電壓低于下限要求，結合右邊圖中充電接受能力的變化曲線，可以解釋為含量增加后電池充電接收能力有所下降，導致電池荷電狀態持續下降，容量衰減導致了放電電壓達到下限。
圖6顯示了CB炭黑對電池充電接受能力與HRPSoC壽命的影響。對于CB炭黑，隨著含量的增加，充電接受能力與HRPSoC壽命（加速測試方案）逐漸增加，在0.6%達到最大3500次，這與它的充電接受能力變化有關，在測試的過程中，0.6%添加量下充電接受能力為最大值。從這些結果可以看出，充電接受能力影響了HRPSoC壽命與其失效模式。
總結
從我們測試的結果來看，石墨在低含量時對鉛碳電池的充電接受幾乎沒有影響，對電池HRPSoC壽命影響也較小。文獻中報道石墨會增加低溫大電流放電性能也是基于添加量在1%以上，而高含量的石墨不利于負極板的常規化成，且會增加電池的水損耗；活性炭相比常規鉛酸電池可以大幅提高電池HRPSoC壽命，但是由于其電阻較大，不利于電池的充電接受能力；大部分的炭黑比石墨更能改善極板的導電性，這是由于它與鉛的親和力較石墨強，在一定添加量下可以增加電池的充電接受能力，同時它又具有與大多數活性炭相當?shù)谋缺砻娣e，能夠有效改善電池HRPSoC壽命。因此，結合公司目前鉛碳電池的研究進展，炭黑是鉛碳電池中最具推廣型的碳材料類型。
