摘要：微電網由分布式電源、儲能裝置及本地負載構成，既可并網運行也可孤島運行。實現2 種運行模態的平滑過渡和切換是其關鍵技術之一，其中鎖相環起到很重要的作用。微網主從控制結構中，主逆變器在并網運行時與電網電壓同步，孤島運行時為從逆變器產生電壓參考。本文給出一種提取電網電壓正序分量的鎖相環模型，可確保微網運行模式的平滑轉化，減少切換時的暫態影響，增強了系統的穩定性。最終，基于TMS320F28335 搭建一臺原理樣機，實驗結果表明文中給出的鎖相環模型的有效性和可行性。
關鍵詞：微網，逆變器，鎖相環，正序分量，運行模式切換
1.引 言
微電網是將分布式電源、儲能單元、負荷以及監控、保護裝置結合在一起，形成一個對公共電網來說單一可控的單元，同時也向用戶提供能量。微網主要有并網和孤島兩種運行模式。在微網的主從控制結構中，并網運行時，主逆變器需要鎖定電網相位，實現與公共電網的精確同步;孤島運行時，主逆變器需要為微網建壓，從而為從逆變器提供電壓和頻率參考。為避免動態切換時產生過大的環流，切換過程必須平穩連續[1]。
鎖相環需要給微網系統提供相位信息，從而產生電流基準，所以其對微網模式的切換起到關鍵的作用。目前用于微網的鎖相環存在很多不足，文獻[2]將三相電壓經過Clark 變換得到其α ,β 分量，進而得到其相角值，這種方法對輸入電壓諧波的抑制作用弱。文獻[3]對基于Park 變換的鎖相環進行分析，其可以通過調節鎖相環的帶寬，來獲得較強的諧波抑制能力;但當三相電壓不平衡時，鎖相角輸出存在不可消除的2 次諧波，從而降低并網電能質量和系統穩定性。此外，上述鎖相方法主要用于微網的并網階段，無法實現微網不同模式的平滑切換。本文給出一種可提取電網電壓正序分量的鎖相方法[4]，一方面解決了三相電壓不平衡的問題;另一方面在孤島模式下可自振蕩產生固定頻率的信號，并且可以在不同工作模式間進行平滑的動態切換[5]。
本文首先介紹微網逆變器鎖相環的工作原理;其次，對文中給出的鎖相環性能進行分析，介紹孤島下鎖相環自振蕩原理，并給出相應的數字實現方法;最終，基于F28335 搭建實驗平臺進行實驗驗證。
2.微網逆變器鎖相環工作原理
2.1 微網逆變器系統結構

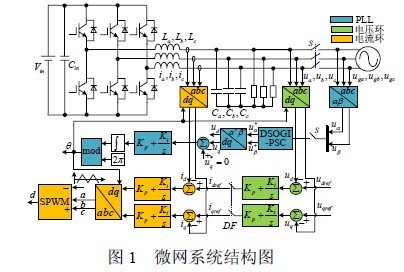

微網逆變器結構如圖1 所示，包括主逆變器拓?fù)洹⒖刂齐娐?、鎖相環及公共電網等部分。
2.2 鎖相環性能分析

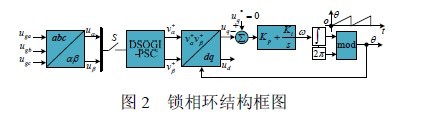

鎖相環結構如圖2 所示。
3.2 鎖頻環(FLL)
圖4 給出了鎖頻環的結構框圖。

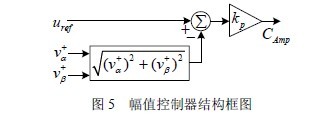

系統在孤島模式下運行時，要想鎖相環能夠自振蕩，必須給其一個初始的振蕩條件，且為了使提取的正序信號幅值與逆變器輸出電壓幅值一致，必須要跟蹤孤島模式下逆變器輸出電壓基準值，為此本文給出的鎖相環系統中增加一個幅值控制器，如圖5 所示。
并網模式下，幅值控制器不起作用;在孤島模式下，基準電壓與正序信號幅值的差值經過比例控制器回饋給二階廣義積分器，從而構成負反饋，使得正交信號跟蹤逆變器輸出電壓幅值。
4.實驗結果及分析

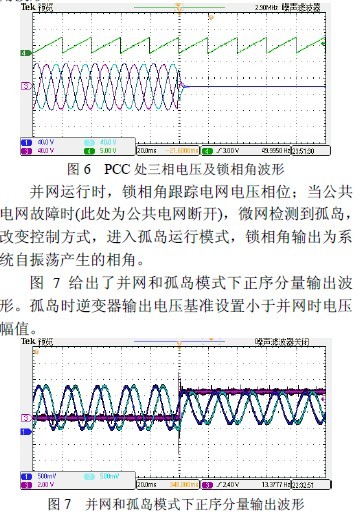

為了驗證本文給出的微網用鎖相環的可行性與性能，基于F28335 搭建實驗平臺。實驗參數：開關器件選用SPM IGBT 模塊，輸入電壓280VDC，輸出電壓110VAC，開關頻率18kHz，濾波電感和電容分別為3mH 和10μF。圖6 所示為公共連接點(PCC)處三相電壓及鎖相角波形。
圖8 給出了并網和孤島模式下，鎖相角輸出波形。
從實驗結果可以看出，在動態切換過程中，鎖相角基本無波動，所以可以實現微網由并網到孤島模式的平滑無縫切換。
5.結 論
針對傳統鎖相環用于微網系統中存在諸多不足，本文給出一種適用于微網系統的鎖相環方法，對其性能和各模塊進行分析，并給出相應的數字實現方法;最終，基于F28335 搭建實驗平臺進行實驗驗證，并得出如下結論：
(1) 系統鎖頻環能夠?qū)崟r(shí)跟蹤電網角頻率的變化;
(2) 幅值控制器能夠使得正序分量在孤島模式下
跟蹤逆變器輸出電壓基準;
(3) 在模式切換過程中，文中給出的鎖相環動態響
應快且可以實現平滑無縫切換。
