本文亮點：（1）將基于帶傳動的垂直式重力儲能系統的機械環節摩擦損耗詳細劃分為滑輪損耗、曳引損耗和傳動損耗，推導了機械環節效率的理論計算模型，揭示了系統充、放電工況下系統機械環節效率的變化情況及系統充/放電效率隨質量塊質量的變化規律；（2）分析了基于帶傳動的垂直式重力儲能系統各項損耗的占比，揭示了系統充、放電工況下系統電氣、機械損耗占比的變化情況。
摘 要 重力儲能系統(GESS)因其長時、大容量、零自放電率、安全性高等優點受到廣泛關注，而能效水平是影響GESS規?；茝V應用的重要因素。首先，針對基于帶傳動的垂直式GESS，分析機械環節中動/定滑輪相對于軸承表面的滑動摩擦、曳引系統的球軸承摩擦、傳動帶相對于帶輪的彈性滑動摩擦及電氣環節中電機的銅耗、鐵耗、風摩耗、雜散損耗，推導了系統各環節效率及損耗的理論計算方法。其次，針對所提理論計算方法設計了算例，算例結果表明，機械環節效率隨質量塊質量增加而略有減小；系統充電效率隨質量塊質量增加而先增加后減小；系統放電效率隨質量塊質量增加而增加；放電工況下，系統機械損耗占比與充電工況相比明顯增加。最后，通過搭建1.1 kW樣機對算例結果進行實驗驗證，實驗結果表明，當質量塊為127.35 kg時，充、放電狀態下電機損耗實測占比分別為82.77%和72.42%，與算例得到的電機損耗理論占比80.56%和72.96%較為接近，且系統充、放電效率隨質量塊質量的理論變化曲線與實測曲線趨勢相同，驗證了所提能效分析方法的正確性和實用性。
關鍵詞 垂直式重力儲能；帶傳動；能效分析；損耗計算
重力儲能系統因其介質安全、系統選址靈活、零自放電率、儲能容量大、度電成本低而受到廣泛關注。按質量塊運動軌跡是否傾斜而分為斜坡式和垂直式兩種：斜坡式可分為斜坡軌道式、斜坡纜車式和斜坡纜-軌式。垂直式則分為豎井式和地面構筑物式。在垂直式重力儲能方面，文獻[5]提出一種主軸-副軸結構；文獻[6]介紹了通過機械臂和吊索移動混凝土質量塊的塔式結構；文獻[7]提出將廢棄礦井改造為質量塊的升降通道，充分利用礦井資源，降低建設成本；文獻[8]提出建立相互平行的承重墻結構，方案占地面積小、對地理?xiàng)l件要求低。
除了上述結構方案外，現有研究還針對重力儲能的快速響應、輸出功率平滑、效益分析、質量塊抓取控制等方面開展了工作：快速響應方面，通過在斜坡兩側增加輔助堆場并將斜坡分為兩段，控制頂部堆場重物塊釋放數量、高度及抓取位置，實現了對負荷需求的快速響應；功率平滑方面，通過設置斜坡段與碼放區之間的緩沖段軌跡及加速段以及利用其他形式的儲能進行功率補償?shù)姆椒▉頊p小輸出功率波動；效益分析方面，通過引入功率缺額系數反映充電效益，選擇系統充電的低成本能流路徑；質量塊抓取控制方面，通過深度神經網絡預測質量塊運行路程，并使抓取裝置提前到達預測位置，來提高碼放環節的工作效率。
在重力儲能效率的運行經驗方面，瑞士Energy Vault公司在2020年底建設完成5 MW/35 MWh的示范工程，該系統已接入瑞士電網試運行。此外，中國天楹公司于2023年在江蘇如東建造的25 MW/100 MWh垂直式矩陣型系統，其效率有待于運行后獲取，因此國內尚無其他示范工程可提供效率參考值。
在重力儲能效率的理論研究方面，文獻[13]探究了系統充放電效率與質量塊運行速度、質量、斜坡傾角、斜坡高度、摩擦系數的關系，但由于其將電機和機械傳動環節的效率取為給定值，對電氣與機械損耗構成的分析不夠詳細，故其能效分析模型不能充分計及充放電工況變化、質量塊質量變化對電機效率、傳動效率及系統效率帶來的影響；文獻[14]考慮斜坡式系統中傳動鏈條、齒輪盤、齒輪箱的工作特點與結構參數，提出了機械損耗的詳細計算模型，但由于使用電動機的負載率-可變損耗公式計算放電工況下的電氣損耗，導致在分析系統輕載放電效率時誤差較大；文獻[15]給出一套斜坡式系統的各環節功率損耗計算方法，涉及同步電機、傳動齒輪等多個環節，但未提供具體實施例。
綜上，重力儲能充放電效率以及損耗的相關研究尚處初步階段，而重力儲能要在電源、電網及用戶側實現規?；瘧?yīng)用，必須要提升其能效，所以有必要詳細分析其充放電效率以及損耗。本文針對基于帶傳動的垂直式重力儲能系統，詳細分析其機械、電氣損耗的構成，提出了系統效率與損耗的計算模型，設計算例分析各環節損耗在系統損耗中的大致占比，并搭建小容量樣機進行實驗驗證，驗證了理論分析的正確性，成果可為重力儲能應用提供支撐。
1 垂直式GESS
1.1 垂直式GESS結構
垂直式重力儲能利用質量塊在高、低處之間運動過程中勢能的變化，以電機為中介實現和電網之間的功率交換。垂直式系統的結構方案有多種，而本文選擇的系統結構如圖1所示。

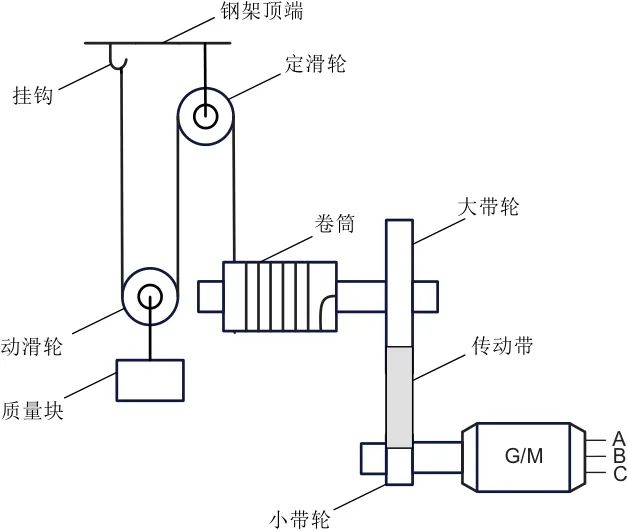

圖1 垂直式GESS結構
系統主要由質量塊、發電/電動機、傳動裝置、曳引裝置和鋼架五大部分組成，其中傳動裝置由大帶輪、傳動帶和小帶輪組成，曳引裝置則由卷筒和鋼絲繩組成。質量塊是重力勢能的儲存單元，發電/電動機是系統進行機電能量轉換的核心，而傳動裝置用于在高轉速、小轉矩的電機側與低轉速、大轉矩的機械側之間建立聯系，曳引裝置用于執行質量塊的升降，鋼架的高度則決定了質量塊升降的最大高度差。
1.2 垂直式GESS充放電過程
系統充電時，電網向電機輸送有功功率，電機工作于電動機狀態，其轉子以高轉速、小轉矩帶動小帶輪旋轉，并通過傳動帶以低轉速、大轉矩帶動大帶輪和卷筒旋轉，使卷筒回收鋼絲繩，質量塊自地面被牽引至鋼架頂端。
系統放電時，質量塊自鋼架頂端開始下降，使鋼絲繩不斷繞出卷筒，以低轉速、大轉矩帶動卷筒和大帶輪反向旋轉，并通過傳動帶以高轉速、小轉矩帶動小帶輪和電機轉子反向旋轉，電機工作于發電狀態，向電網輸送有功功率。
設系統充電狀態下，電網向電機定子側的輸入功率為Pe，轉子輸出機械功率為Pm，質量塊克服重力做功為Pg，電機損耗為pe，機械損耗為pm；放電狀態下，重力做功功率為P'g，傳動系統向轉子的輸入功率為P'm，電機定子側向電網的輸出功率為P'e，電機損耗為p'e，機械損耗為p'm?？傻孟到y(tǒng)充放電過程中的功率關系如式(1)所示：
下文分析機械、電氣環節損耗的產生機理，并給出能效計算方法。分析之前首先定義：第i個環節的效率ηi為該環節的輸出功率Pi,out(即下個環節的輸入功率Pi+1,in)與該環節的輸入功率Pi,in(即上個環節的輸出功率Pi-1,out)之比，則由n個環節串聯組成的系統效率ηΣ為各環節的效率之積，如式(2)所示：
2 基于帶傳動的垂直式GESS能效分析
2.1 機械環節能效分析
圖1所示重力儲能系統(以下簡稱本系統)的機械環節損耗pm(或p'm，以下用pm表示)包括滑輪損耗pwh、曳引損耗pdr和傳動損耗ptr，如式(3)所示：
2.1.1 滑輪效率計算
滑輪損耗是動滑輪或定滑輪在旋轉過程中，輪體相對于軸承表面發生滑動所產生的摩擦損耗。顯然，滑輪效率與滑輪與軸承接觸面的摩擦系數以及滑輪尺寸有關。對動滑輪進行力學分析，可得平衡狀態下效率ηwh1的計算公式為式(4)：
式中，μwh為滑輪與軸承接觸面的滑動摩擦系數；rwh、Rwh分別為滑輪內圓與外圓半徑。
對定滑輪進行類似分析，可得平衡狀態下，其效率ηwh2的計算公式為式(5)：
2.1.2 曳引效率
曳引損耗主要包括鋼絲繩卷繞過程中卷筒旋轉時，其軸承產生的摩擦損耗。本系統的卷筒采用球軸承，其摩擦損耗主要包括軸承滾子的彈性滯后、滾子對接觸曲面的差動滑動、滾子自旋滑動、滾子歪斜以及潤滑劑黏性等因素，較難推導出精確公式。因此，為方便分析，取曳引效率ηdr為定值。
2.1.3 傳動效率計算
傳動損耗是在機械傳動過程中，由于傳動裝置發生摩擦、形變所引起的能量損失。對于摩擦型帶傳動系統，傳動帶發生彈性形變而引起帶與帶輪間的微量滑動，這種彈性滑動是產生傳動損耗的最主要原因。
傳動帶彈性滑動的嚴重程度用彈性滑動率表征。彈性滑動率主要與作用于傳動帶的有效拉力、帶與帶輪接觸面的摩擦系數、帶的彈性模量以及橫截面積有關，而彈性滑動率直接決定了帶傳動效率。彈性滑動率ε0以及傳動效率ηtr按式(6)計算：
式中，va、vb分別為主、從動輪的圓周速度；Ka為包角修正系數；μtr為傳動帶與帶輪接觸面的摩擦系數；α為小帶輪包角；Fe為有效拉力；E為彈性模量；A為皮帶橫截面積。
根據式(6)可知，計算帶傳動效率，關鍵在于計算系統充放電過程中作用于傳送帶的有效拉力，而有效拉力與帶輪尺寸及其轉速、輸送功率、帶數有關。根據圖1，不難得到穩定狀態下，質量塊運行速度v、卷筒角速度Ωdr、大帶輪角速度Ωbw之間的關系如式(7)所示：
式中，rdr為卷筒半徑；k為考慮卷筒寬度以及卷繞過程中鋼絲繩的擺動、相對滑動而引入的速度傳遞系數，大小范圍為0～1。
設系統所用傳送帶數為z，則作用于大帶輪每根皮帶的有效拉力如式(8)所示：
式中，m為質量塊質量；g為重力加速度；v為質量塊運行速度；rbw為大帶輪半徑。
將式(7)代入式(8)可得有效拉力如式(9)所示：
結合式(9)與式(6)，就能確定帶傳動的彈性滑動率及傳動效率。
2.1.4 機械環節綜合效率計算
根據式(2)，機械部分綜合效率ηm為上述動滑輪、定滑輪、曳引裝置及傳動帶的效率之積，如式(10)所示：
根據式(4)～式(6)和式(9)、式(10)，就可以在對電機進行能效分析之前，計算機械部分綜合效率。后續分析中，機械環節綜合效率ηm視為已知量。
2.2 電氣環節能效分析
重點分析電機效率，重力儲能系統發電電動機可采用電勵磁同步電機、永磁同步電機、普通異步電機和雙饋異步電機等多種類型，鑒于同步機能效分析無需考慮轉速變化，故文中以普通異步電機為例進行分析，其他類型電機能效分析亦可參考文中方法。異步電機損耗pe(或p'e，以下用pe表示)包括定子銅耗pCu1、轉子銅耗pCu2、鐵耗pFe、風摩耗pfw和雜散損耗pad：
2.2.1 銅耗計算
定子銅耗是電機定子繞組在運行溫度下的電阻損耗，其理論公式如式(12)所示：
式中，I1為定子相電流。
轉子銅耗是電機轉子繞組在運行溫度下的電阻損耗，其理論公式如式(13)所示：
式中，I'2為歸算至定子側的轉子相電流；n為轉速；n1為同步速。
為了應用式(12)、式(13)進行理論計算，下面結合垂直式重力儲能系統的特點，導出本系統電機的定、轉子電流計算方法。根據異步電機T形等值電路，電機輸出機械功率等效為電阻(1-s)R'2/s消耗的功率。由于風摩耗和雜散損耗較小，在穩定狀態下，電機輸出的總機械功率如式(14)所示：
式中，s為轉差率。
式(13)、式(14)中的轉速n、轉差率s及質量塊運行速度v可通過質量塊質量m、機械環節效率ηm、異步電機機械特性及系統各部分之間的速度關聯關系求出，所以在后面的分析中視為已知量。歸算至定子側的轉子相電流按式(15)計算：
式中，v1為輔助速度，由同步速n1和系統機械結構決定。
根據異步電機T型等值電路，考慮勵磁電流時，定子相電流按式(16)計算：
式中，Im為勵磁電流；φm為勵磁阻抗角；φ2為轉子阻抗角。
2.2.2 鐵耗計算
穩態下轉子頻率很小，故工程中轉子鐵耗可忽略不計，文中只計算定子鐵耗，其與感應電勢平方成正比，利用空載試驗所得鐵耗pFe0以及感應電勢，就能便利地算出不同負載下的鐵耗，如式(17)所示：
式中，E1為負載時的定子相電勢，由I'2和T型等值電路中的轉子阻抗歸算值相乘得到；E0為空載情況下的定子相電勢。
2.2.3 風摩耗計算
風摩耗主要包括電機轉動過程中風扇以及通風系統的損耗與軸承摩擦損耗，利用空載試驗所得風摩耗pfw0、質量塊運行速度v以及輔助速度v1，就可算出不同負載下的風摩耗如式(18)所示：
2.2.4 雜散損耗計算
雜散損耗主要包括定子端部漏磁在機殼中產生的渦流損耗、定子槽漏磁引起的附加銅耗以及諧波漏磁引起的損耗，可按標準GB/T 1032—2023計算。
2.2.5 電機效率計算
由式(11)～式(13)、式(15)～式(18)可計算出電機損耗pe，而機械環節綜合效率ηm及質量塊速度v都已求出，進而電機效率按式(19)計算：
從而根據式(2)，系統效率ηΣ為式(10)機械環節綜合效率ηm與式(19)電機效率ηe之積，如式(20)所示：
3 算例
3.1 機械環節效率與損耗
針對內圓半徑為0.01 m、外圓半徑為0.05 m的動、定滑輪，按式(4)、式(5)計算其效率，得到系統充電時動滑輪效率為0.9623，放電時動滑輪效率為0.9608，定滑輪效率為0.9245。計算中滑輪與軸承接觸面的摩擦系數μwh取0.2。
在所得滑輪效率基礎上，針對127.35 kg的質量塊、半徑為0.075 m的卷筒、半徑為0.175 m的大帶輪、一根A型V帶、半徑為0.02675 m的小帶輪，按式(9)計算作用于傳動帶的有效拉力，得到系統充電時有效拉力為452.04 N，放電時有效拉力為322.39 N，傳遞系數k取0.7。
進一步，對彈性模量為200 MPa、橫截面積為80.70 mm2的一根A型V帶按式(6)計算彈性滑動率及傳動效率，得到系統充電時彈性滑動率為0.01845，傳動效率為0.9817；系統放電時彈性滑動率為0.01316，傳動效率為0.9870。計算中曳引效率取0.95，小帶輪包角α取π，從機械設計手冊中查得包角系數Ka為1，傳動帶與帶輪接觸面的摩擦系數μtr取0.3。
然后，按式(10)計算機械環節綜合效率，系統充電時其值為0.8297，放電時為0.8328。
在得到機械環節綜合效率的基礎上，針對一臺1.1 kW、380 V、4對極、定子△接的籠型異步電機，根據其機械特性和系統各部分之間的速度關聯關系，得到充電時電機轉差率為0.14，轉速為645 r/min，質量塊運行速度為0.542 m/s，并得到對應的滑輪損耗為83.93 W，曳引損耗為40.02 W，傳動損耗為14.8 W；放電時電機的轉差率為-0.068，轉速為801 r/min，質量塊運行速度為0.694 m/s，對應的系統滑輪損耗為96.76 W，曳引損耗為38.46 W，傳動損耗為9.48 W。
按照上述計算流程，得到不同質量塊質量下，系統機械環節效率與損耗見表1。

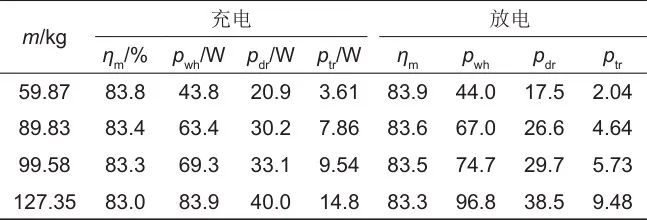

表1 系統的理論機械效率與損耗
3.2 電氣環節效率與損耗
根據前述算例中的參數和機械環節能效計算結果，計算得到不同質量塊下，系統電氣環節效率與損耗見表2、表3。

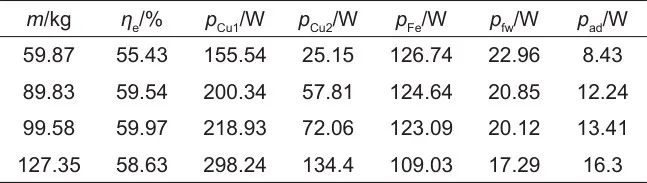

表2 充電工況下，系統的理論電氣效率與損耗

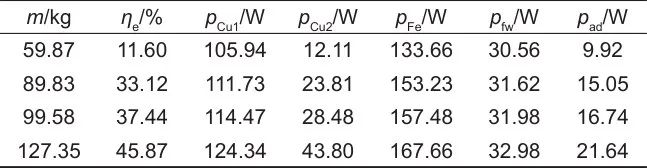

表3 放電工況下，系統的理論電氣效率與損耗
3.3 系統損耗的理論占比
以m=127.35 kg為例繪出系統充、放電工況下各損耗的占比如圖2所示。

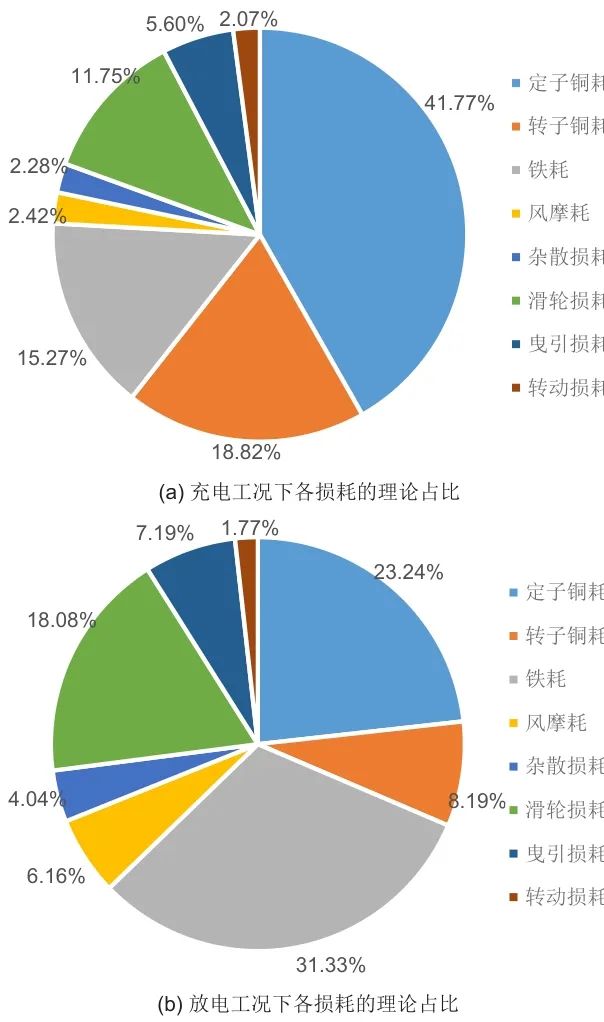

圖2 m=127.35 kg，充、放電工況下各損耗的理論占比
由圖2可知，放電工況下機械損耗占比與充電工況相比明顯升高，且滑輪損耗在機械損耗中主導地位，而傳動損t耗僅占極小部分。
4 實驗驗證
4.1 實驗平臺搭建
前述計算方法以及算例結果需要通過實驗驗證。根據圖1所示結構搭建的垂直式重力儲能系統樣機如圖3所示。

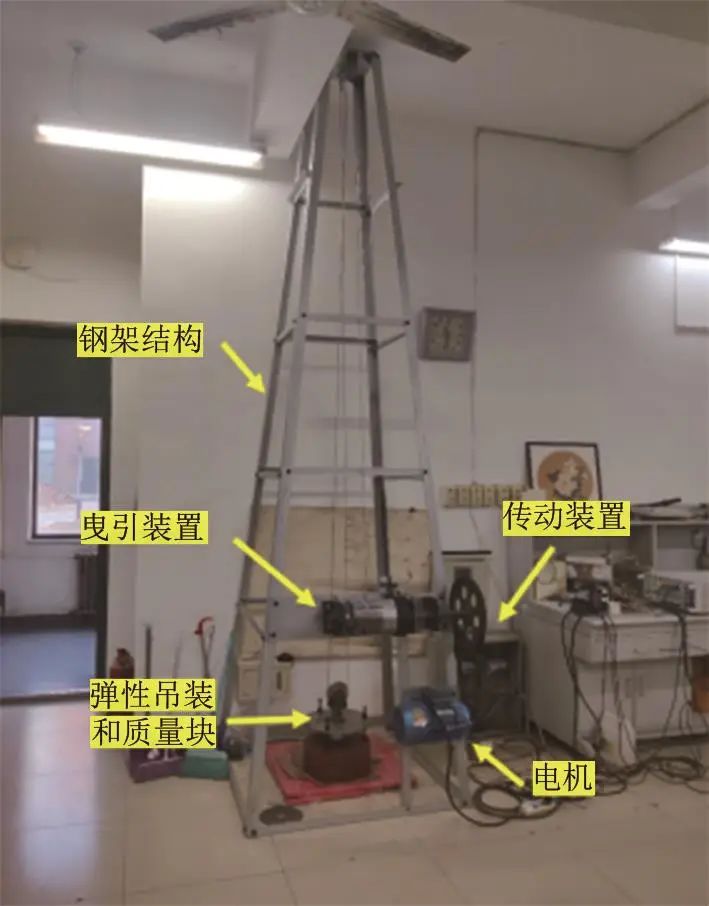

圖3 垂直式重力儲能樣機
4.2 實驗結果與分析
不同質量下的實驗數據見表4。

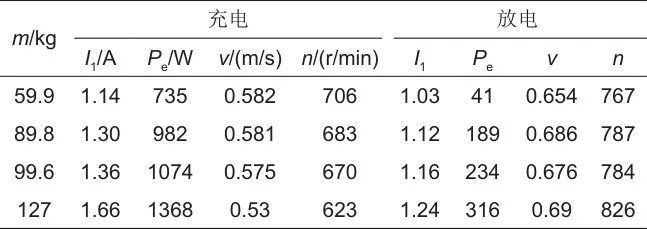

表4 實驗原始數據
根據實驗數據對計算不同質量塊質量下的系統充/放電效率及功率，與理論結果比較，如圖4所示。

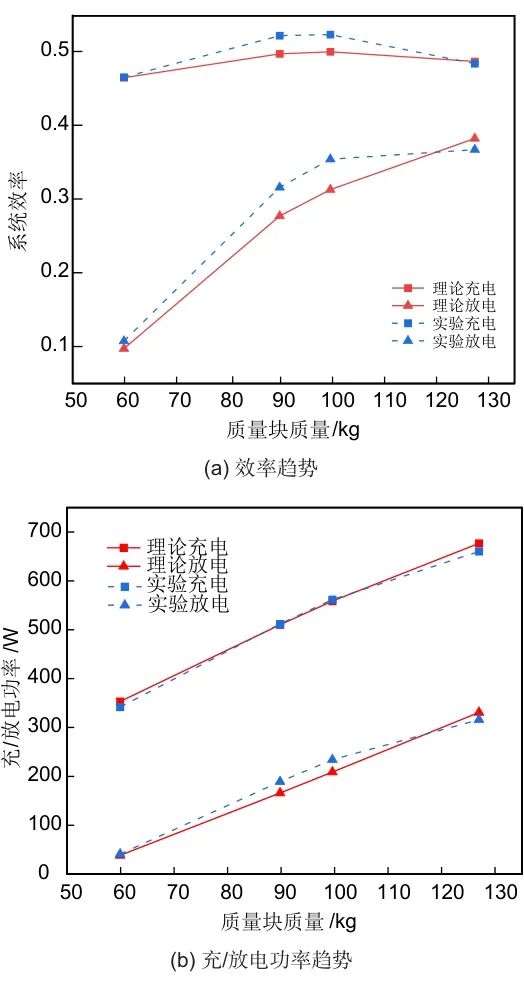

圖4 系統效率與充/放電功率趨勢
此外，由實驗數據計算的m=127.35 kg時的系統各損耗見表5。

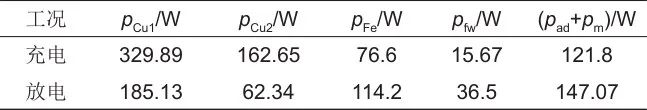

表5 m=127.35 kg時，基于實驗的損耗計算結果
按照表5數據繪出損耗占比如圖5所示。

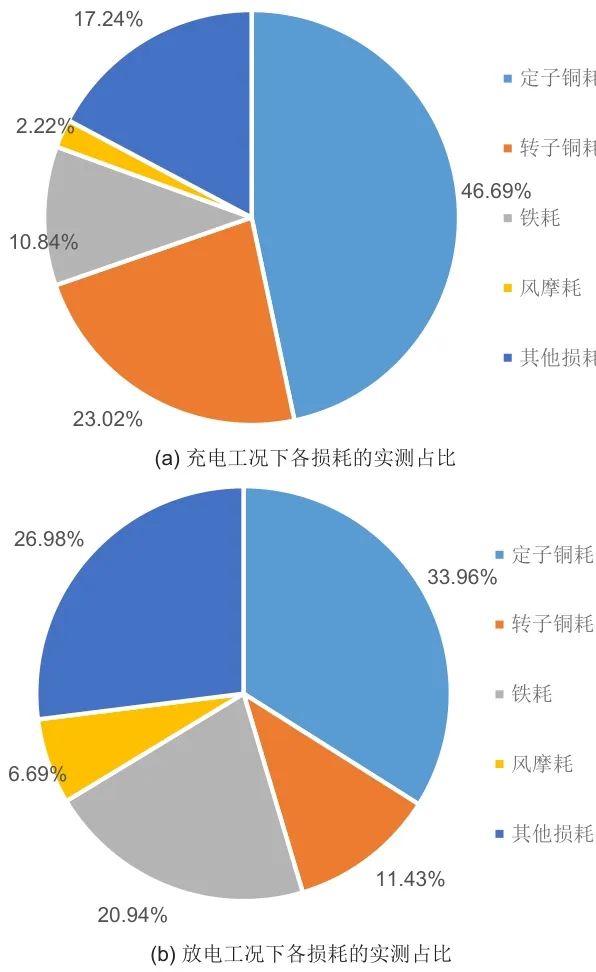

圖5 m=127.35 kg時，充、放電工況下各損耗實測占比
結合圖2與圖5可得，m=127.35 kg時，系統充放電時，基于理論分析的電氣損耗占比分別為80.56%和72.96%，而基于實驗數據的電氣損耗占比分別為82.77%和72.42%，這兩組數據較為接近；由圖4(a)知，本文系統的充電效率僅為50%左右，這是所用1.1 kW電機的額定效率僅為60%導致的；從圖4(a)還能看出，系統放電效率明顯低于充電效率，這是因?yàn)樗眯」β孰姍C(jī)是按電動工況進行設計，在發電工況下難以發揮其設計性能；此外，放電狀態下，質量塊質量減小時，機械環節輸出到電氣環節的功率幾乎同比例縮小，但電氣環節損耗的減小趨勢則相對緩和，從而電氣環節效率明顯下降，系統放電效率低。盡管本系統效率較低，但圖4表明系統理論充放電效率及功率與實驗值趨勢一致，驗證了論文中所建立的能效分析模型具有準確性和實用性，可為后續兆瓦級重力儲能系統能效分析提供有效方法支撐。
5 結論
針對基于帶傳動的垂直式重力儲能系統，建立其能效分析模型并完成實驗驗證，結論如下：
（1）系統充電效率隨質量塊質量增加而先增加后減?。幌到y(tǒng)放電效率與質量塊質量正相關，但隨著質量塊增加，放電效率的增長趨勢逐漸放緩。
（2）系統充電時，電氣損耗占比與放電時相比明顯升高，機械損耗占比明顯降低。
（3）系統機械環節效率因充放電工況切換、質量塊質量變化而產生的變化很??；傳動損耗在機械損耗中的占比很小。
