郭欣 德國PSI公司高級業務發展經理，全球能源互聯網發展合作組織專委會委員
2025年4月28日，西班牙和葡萄牙電力系統發生全面停電，數千萬民眾生活受到影響。法國靠近西班牙邊境的一個小區域也受到短暫影響，歐洲大陸其余電網未見異常。從停電到電力全面恢復共經過了十余個小時。
本次大停電是如何發生的？此次停電給電力系統尤其是新能源高占比的電力系統帶來哪些警示？這是目前電力行業普遍關心討論的問題。
在伊比利亞半島大停電事件發生后，歐洲輸電系統運營商協會（ENTSO-E）及其成員輸電系統運營商（TSO）、能源監管者合作機構（ACER）、各國監管機構（NRA）和區域協調中心（RCC）成立了聯合專家組。該專家組由未受事件直接影響的來自多個國家的TSO專家領銜，專家組將調查停電的根本原因并提出建議。
本文綜合現有公開信息介紹大停電的經過，分析討論引發停電的可能原因及啟示。
PART.01
停電復電經過
ENTSO-E在5月9日披露了此次停電和復電的經過，但稱更正式的結果以后續詳細調查結果為準。
2025年4月28日停電前半小時，12:03–12:07（CET，歐洲中部時間，下同）及12:19–12:21兩個時段，歐洲大陸同步區觀測到兩次功率與頻率的振蕩，西班牙國家電網公司REE與法國輸電運營商RTE均采取了緩解措施。事件發生時系統已恢復正常，沒有振蕩，運行參數在正常范圍內。事件發生前，西班牙對法國出口電力1000兆瓦，對葡萄牙出口2000兆瓦，對摩洛哥出口800兆瓦。
目前已知的數據顯示事發經過如下：
12:32:57起20秒內：西班牙南部多處發電機組相繼跳閘，總計約2200兆瓦。葡萄牙和法國未見機組跳閘。頻率隨之下降，西葡兩國電壓略有上升。
12:33:18–12:33:21：伊比利亞半島電網頻率繼續下跌至48.0Hz，西班牙與葡萄牙的自動負荷切除（掉負載）保護程序觸發。
12:33:21：法—西交流架空線路因失步保護跳閘，與法國互聯中斷。
12:33:24：伊比利亞電網全面崩潰，法—西直流（HVDC）線路停止輸電。
停電發生后，受影響的TSO立即協同工作，分步在法國西南部區域及西葡兩國展開復電工作。
恢復過程主要步驟：
12:44：重新送電至法—西邊境西段的一條400千伏線路。
13:04：重新連接摩洛哥與西班牙的互聯線路。
約12:44–13:30：西班牙數座具備黑啟動能力的水電站陸續啟動，形成首批黑啟動孤島。
13:35：重新送電至法—西邊境東段。
16:11與17:26：葡萄牙兩座具黑啟動能力的電廠在此前嘗試未果后，成功啟動，形成兩個孤島，啟動葡萄牙本土恢復。
18:36：首條220千伏西葡聯絡線恢復送電，加速葡萄牙電網恢復。
21:35：次條南部400千伏西葡聯絡線恢復。
4月29日00:22：葡萄牙輸電網恢復完成。
4月29日約04:00：西班牙輸電網恢復完成。
PART.02
事故推演分析
詳細調查結果有待專家組的最終報告。目前基于媒體報道、公開信息和德國弗勞恩霍夫太陽能系統研究所（Fraunhofer Institute for Solar Energy Systems，以下簡稱ISE）數據，推演本次西班牙大停電事故始末：
第一，光伏電站脫網。據媒體報道，事故源起于多個光伏電站相續脫網，原因據猜測為云穿越效應或其他，云穿越效應指的是由于云層遮擋導致的發電損失，研究指出其最多能導致約50%的光伏出力損失，并造成嚴重的電壓下跌。脫網的真實原因，需要光伏逆變器的記錄來確認。
西班牙電視6臺報道稱，輸電公司內部報告顯示，4月22日曾發現太陽輻射驟降導致光伏出力突然減少。
第二，低頻振蕩。ISE數據分析顯示，事故前低頻振蕩的幅值激增，該現象與停電事故的相關性毋庸置疑，但因果關系尚未得證。西班牙電網中低頻振蕩現象在全年持續存在。冬季振蕩近乎于消失，推測其原因與太陽能發電出力普遍較低有關。
2025年4月28日（停電當日），頻率振蕩較為平滑且震動幅值較低（約0.215±0.002Hz以內），但事故發生前，發生了兩次波動幅值的突然升高，波動的幅值高達0.215±0.006Hz和0.215±0.004Hz。第三次波動幅值的突然升高發生在12:32-12:33之間。
ISE數據指出，西班牙電網從第一次功率損失到崩潰僅歷時約4.1秒，其間有四個關鍵節點：12:32:57和12:33:16.5相續發生兩次功率損失（發電中斷），1.3秒后，發生第三次功率損失（發電中斷），1.6秒后，西班牙電網與歐洲主網（直接連接法國電網）解列，1.2秒后，西班牙電網全面崩潰，此時已經損失了約15吉瓦（60%）的發電。
在此過程中，頻率損失速度最大約為0.8Hz/s，沒有超過2Hz/s的界限（歐盟規定）；西班牙電網與主網的相角差持續擴大，但根據ENTSO-E數據，系統并未因此立即解列，而是在大量發電功率驟減后才發生電網解列。需要指出的是，在故障的關鍵階段，頻率下降的幅度和速度均未觸發保護閾值，因此電網沒有通過切斷負荷應對沖擊，這側面印證了頻率問題與此次停電事故不一定有直接的因果關系。
然而，關于事故期間是否存在低頻振蕩，ENTSO-E與ISE的分析結果尚不一致。
第三，電壓振蕩。依據媒體報道的電壓劇烈波動的事實，結合歷史事件推測低頻振蕩導致電壓波動。2016年西班牙電網遭受過類似沖擊（低頻振蕩和電壓振蕩）。當時，由于法國境內連接西班牙電網與歐洲主網之間一條輸電線路掉線，阻抗增大，歐洲主網對西班牙電網頻率振蕩的阻尼減弱，放大了西班牙電網的低頻振蕩，體現為西班牙電網低頻振蕩的幅值（約±0.08Hz）遠超歐盟主網的平均值（約-0.02—+0.04Hz）；同時引起了電壓振蕩。

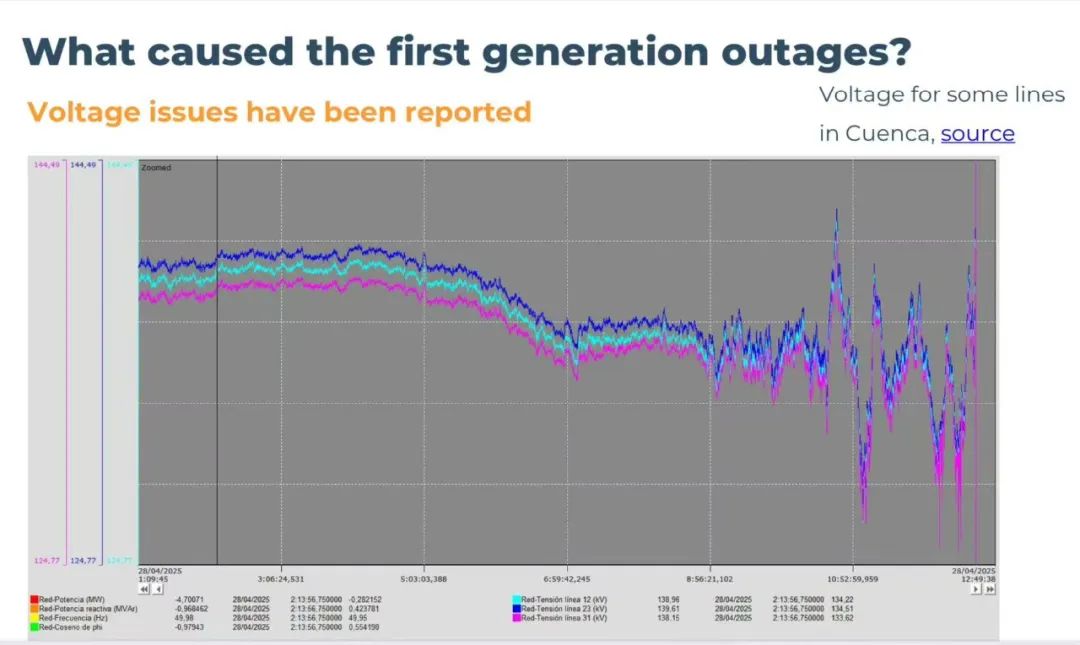

電網調度的電壓圖顯示，事故期間發生了典型的0.1—2Hz的低頻振蕩，為進一步分析事故原因提供了依據。
第四，歐洲電網防電壓崩潰的機制是否觸動。歐洲自2014年以來設置的防電壓崩潰的機制可能未能觸動，即變壓器自動調壓功能未能閉鎖。該機制的主要內容是：當發現一個大范圍的電壓下跌時，調度機構自動發出指令，關閉輸電網下所有變壓器的自動調壓裝置，避免放大電壓的波動。
電網調度的電壓圖還顯示，事故期間電壓振蕩伴隨著包絡線的持續下移，顯示出電壓崩潰漂移的跡象。
第五，動態疊加。依據前述一至四點，可進一步推測：大規模光伏脫網導致的電壓波動相互動態疊加，觸發光伏自動保護機制，從而進一步惡化了大停電事故。
第六，光伏大規模脫網。電壓崩潰進一步引發大規模光伏脫網，這是光伏發電設備的一種自動保護機制。有媒體評論指出，事故地區經常出現光伏脫網事件。事故發生前幾天也曾出現電壓振蕩，并觸發光伏的自動保護機制（見三），這可能一定程度印證了這一猜想。
第七，電網解列。媒體報道及ISE的分析指出，大面積脫網導致西班牙-法國聯絡線跳閘解列，西班牙形成孤網。雖然西班牙電網公司指出，系統轉動慣量（瞬時備用）的總量是足夠的，但是事故導致西班牙電網內部也發生解列，同時尚有約40%的光伏發電，在這種解列的情況下轉動慣量（瞬時備用）是否足夠，值得關注。
綜合來看，隨著光伏滲透率持續提升，系統阻尼不斷減弱，低頻振蕩的頻率和幅值隨之上升。尤其在大電網的末端，包括伊比利亞半島和波羅的海三國，對低頻振蕩的阻尼不足。電網線路阻抗與結構的變化、云穿越效應，以及大功率光伏出力的劇烈突變，均可能誘發突發性低頻振蕩并引起顯著的電壓波動。在高比例占比的新能源系統中，可用于應對低頻電壓振蕩的慣量裕度（如瞬時備用）逐漸不足，難以實現有效抑制，可能會發生暫態電壓穿越越界現象。光伏并網可能造成電壓升高，通常通過吸收無功來進行降壓。但當大量的光伏電站脫網后，電網失去無功支撐，導致暫態電壓進一步升高，可能超出高電壓穿越標準的上限，從而引發新一輪的保護誤動。歐洲現行高/低電壓穿越標準亦難以防止光伏電站脫網，因為該標準以短路故障為前提，未能充分考慮電壓振蕩等異常情況。
PART.03
啟示
本次大停電事件給電力行業帶來的啟示主要有以下幾點：
一、電網需要設計、采購更快速的輔助服務產品。隨著新能源滲透率的增加，頻率下降的速度可能非?？?。在本次事故中，西班牙電網在不足5秒內即崩潰，這導致一次調頻（30秒內）無法發揮作用。因此，需要引入更快速的反應機制，例如英國已經部署、德國等廣泛討論的“快速調頻響應”（可以實現220毫秒內的快速響應）、德國已經開始開展采購基于構網型儲能的瞬時備用等。
二、加強電網互聯，提高市場出清范圍和頻率。西班牙處于歐洲電網的末端，一直很重視電網互聯問題，一是計劃擴大通過法國與歐洲主網聯絡的聯絡線容量；二是計劃在南部擴展和摩洛哥的輸電線路容量，把規模從700兆瓦提升到2吉瓦。
ENTSO-E于2022年6月1日啟用PICASSO平臺，以強化跨區二次調頻，構建統一調頻市場。自2025年9月30日起，歐洲日前市場現貨產品競價周期將從整點小時調整為15分鐘分時競價，旨在優化系統平衡，應對可再生能源滲透率的持續提高。
三、設計應急預案，提高電網停電后的恢復（含黑啟動）能力。歷史上，西班牙巴塞羅那地區曾發生的大停電事件，經過78個小時左右才恢復供電；本次全國范圍的事件中，因為提前設計應急預案，在6個區域分區黑啟動，恢復供電時間壓縮到10余個小時。本次事故中，得益于部分電網具備孤網運行能力，即便主網崩潰，仍有約30%的新能源保持發電，并在整個恢復過程中起到了助推器作用，具有一定的借鑒意義。針對電網黑啟動問題：第一要繼續開發黑啟動后的自動恢復工具，做好大停電的預案和訓練工作；第二，除了關注抽水蓄能和燃氣作為重要的黑啟動電源，還可探索核電潛在的黑啟動能力。
四、注意填補相關研究空白。從此次大停電看，一些問題還有待電力行業繼續探索改進。一是目前在公開標準中似乎還沒有專門針對“動態電壓振蕩”做高低電壓穿越規范的，而這也正是一個亟待填補的空白；二是目前計算功角失步都是在模擬短路故障，既沒有研究光伏脫網的情況，也沒有研究由此引起的潮流反相引起的低頻振蕩現象（小信號穩定問題）；三是現有技術標準都是在傳統的短路故障基礎上建立的，需要進行補充，但新標準也可能會因為系統太復雜、動態管理不易而難產。
