01
研究背景
截至2024年底，我國新能源裝機已突破14億kW大關，風光波動性與系統靈活性不足的矛盾日益突出，電力系統面臨“保供電”與“促消納”的雙重挑戰。儲能(本文主要指新型儲能)作為“能量調節器”成為破局關鍵，但在電力電量平衡中的作用機理及配置策略仍缺乏系統性分析，行業亟需回答相關的核心問題。為此，本文依托中國電科院自主研發的新能源電力系統規劃配置軟件，深入探索儲能在“碳達峰、碳中和”場景下的優化潛力，為新型電力系統中新型儲能的規劃建設提供科學依據。
02
主要內容及創新點
1）技術突破：基于8760h全局優化與深度強化學習的規劃技術。
中國電科院新能源研究所依托新能源電力系統生產模擬平臺(REPS)，自主研發了新能源電力系統規劃與配置軟件，融合數學優化與深度學習算法，實現了8760h全局快速優化規劃計算，具備風、光、常規電源(火電)、儲能、可調節負荷以及輸電線路容量協同優化配置等功能。在性能方面，可將省級電網規劃計算時間壓縮至1h內，誤差控制在1%以內，為“雙碳”目標下的電力系統規劃提供了科學有效的計算工具。
依托該軟件，團隊圍繞儲能促進新能源消納、儲能優化火電裝機及運行、儲能優化交/直流聯絡線等場景開展計算分析，揭示了儲能在電力電量平衡中的作用機理，并分析了儲能配置時長規律與運行特性等。
新能源電力系統規劃與配置軟件見圖1。
圖1 新能源電力系統規劃與配置軟件
2）儲能如何促進新能源消納？
隨著新能源裝機占比的持續增加，新能源利用率持續下降，合理優化配置儲能是提升新能源利用率的重要手段。研究發現：儲能配置規模取決于儲能與新能源成本的比值、新能源理論發電小時數、新能源發電量占比。儲能與新能源成本比值越小、新能源理論發電小時數越小、新能源發電量占比越低，儲能配置規模越大(圖2和圖3)。但隨著儲能配置規模的增加，減少1kW新能源裝機所需的儲能容量逐漸增大，即增配儲能的作用呈邊際遞減效應(圖4)。

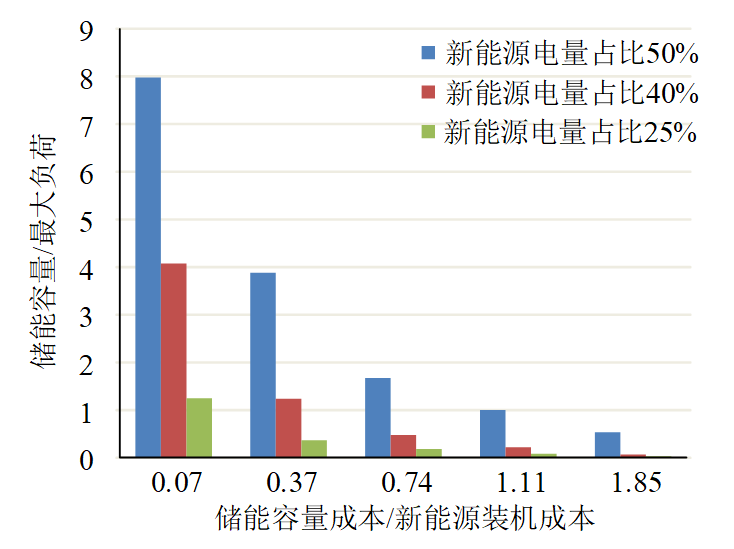

圖2 不同成本比值下儲能配置容量
圖3 不同新能源電量占比下儲能配置容量
圖4 儲能作用邊際遞減效應
3）儲能如何優化火電裝機與運行？
儲能成本與常規電源成本比值越小、新能源發電量占比越高，儲能配置規模越大，即可減少或替代的常規電源裝機規模越大(圖5)。減少1kw常規電源需要的儲能容量在3~7kW左右，隨著常規電源裝機的減少，儲能的優化作用越來越弱(圖6)。火電年利用小時數隨著儲能規模的增加而增加，當火電減少的裝機規模占最大負荷比例超過15%時，年利用小時數可提升1000h以上(圖7)。

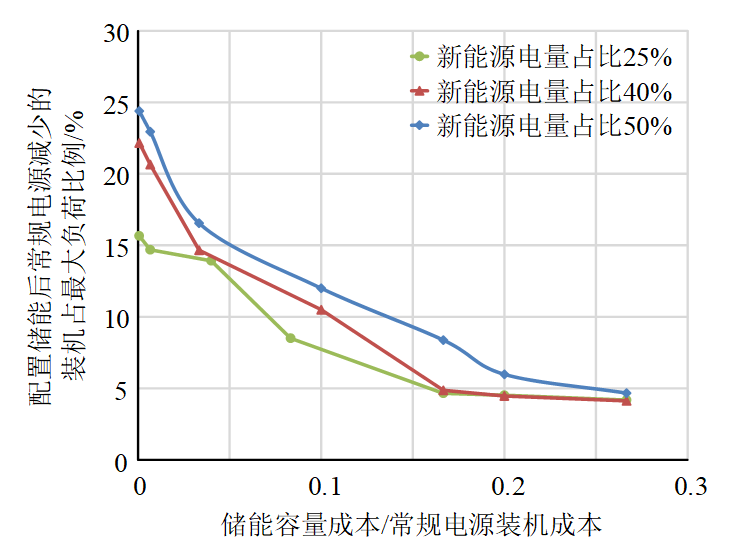

圖5 不同成本比值下常規電源裝機減少的規模

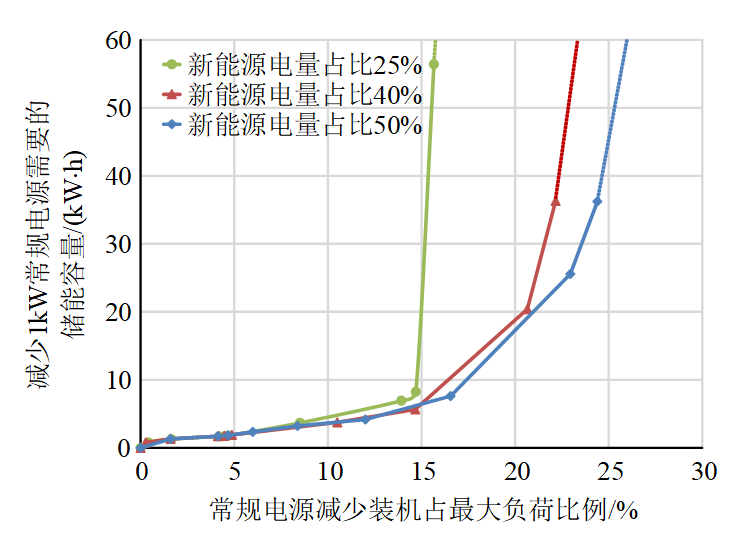

圖6 減少1kW常規電源裝機需要的儲能容量
圖7 常規電源在不同裝機減少規模下的年利用小時數
儲能優化常規電源裝機主要體現在兩方面：一是負荷高峰時段放電增加頂峰能力(圖8)；二是充電后提供系統旋轉備用(圖9)。通過雙重作用減少火電開機需求。

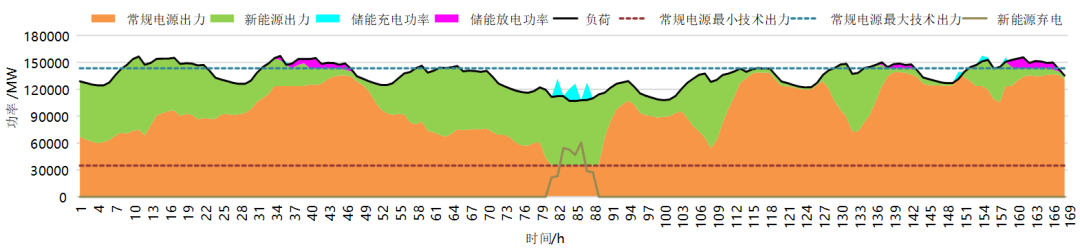

圖8 典型周系統功率平衡結果
圖9 典型周系統備用供需結果
4）儲能如何降低輸電線路容量需求？
①儲能對網內輸電線路的優化作用。新能源發電量占比較低時，儲能集中配置在新能源側平抑新能源出力波動；新能源發電量占比較高時，儲能優先配置在負荷側進行削峰填谷，且隨著儲能單位造價降低，新能源側的儲能配置規模隨之增加；常規電源側無需配置儲能。(圖10)
(a)新能源發電量占比25%
(b)新能源發電量占比50%
圖10 儲能對網內輸電線路優化作用的容量配置結果
②儲能對基地外送直流線路的優化作用。新能源發電量占比較低時，儲能主要配置在受端，降低負荷峰谷差；新能源發電量占比較高時，儲能主要配置在送端，平抑新能源波動的同時促進新能源消納(圖11)。
(a)新能源電量占比25%
(b)新能源電量占比50%
圖11 儲能對基地外送直流優化作用的容量配置結果
5）新型電力系統下儲能的運行特性。
①儲能充電集中在負荷低谷疊加新能源大發時段，放電集中在負荷晚高峰和光伏出力爬升/爬降時段(圖12)。
②儲能深度充放電(接近滿容量狀態)占比不足兩成，而半容量以下的淺層充放電操作占據主導地位(圖13)。
圖12 儲能充放電時段概率分布圖

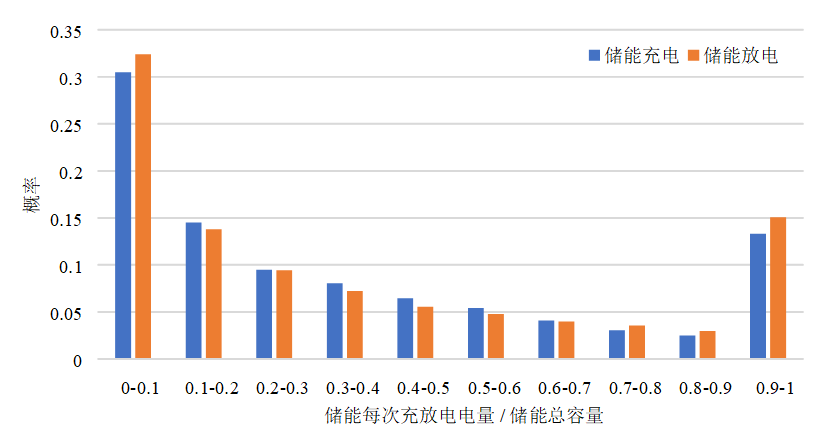

圖13 儲能充放電SOC概率分布圖
03
研究結果及結論
1）儲能在新型電力系統中的作用：減少常規電源裝機>減少新能源裝機(消納棄風棄光)>減少輸電線路，因此儲能主要用于優化新型電力系統的電源結構。
2）單位容量成本和新能源發電量占比是影響儲能配置規模的重要因素，儲能自身有明顯的內卷效應：儲能配置容量越大，效益越差。
3）風/光常規出力場景下，儲能配置時長普遍為4~9h，9h以內儲能可滿足大部分場景需求，儲能年平均循環次小于200。
04
后續研究方向或討論話題
本文研究結論適用于風/光典型代表年出力場景，后續將針對新能源長時間間歇等小概率極端場景，開展儲能等多種靈活調節資源配置的研究。
