摘 要 壓縮空氣儲能被認為是最有發展前景的大規模儲能技術之一，壓縮機作為壓縮空氣儲能系統的關鍵部件，對系統的整體性能有重要影響。壓縮機進氣過濾系統是壓縮機的重要部件，過濾器作為其核心元件，可以有效避免空氣中固體顆粒、液體水和油污等雜質對壓縮機的安全穩定運行造成不良影響，獲得了國內外學者的廣泛關注。壓縮機進氣過濾系統的研究雖然取得了一定的進展，但是相關領域的文獻綜述方面卻顯得相對匱乏。本文通過歸納國內外學者對壓縮機進氣過濾系統的研究，依照過濾原理進行分類，總結了機械過濾、吸附過濾、靜電過濾原理的研究進展，并歸納了過濾器的過濾性能評價指標以及優化方法，通過分析發現：相比于吸附式過濾器，機械式和靜電式應用更廣泛，具有過濾效率高、壓降小等優勢；進氣過濾系統評價指標主要有過濾效率、壓降、容塵量和抗?jié)裥裕瑸V材種類、過濾器結構和工況會影響過濾性能，且過濾性能之間會互相影響；通過采用過濾性能更好的納米纖維復合濾材、優化濾芯和流道結構，可以對進氣過濾系統進行優化。
關鍵詞 壓縮機；過濾效率；壓降；容塵量
壓縮空氣儲能技術具有儲能容量大、安全性高、壽命長、經濟環保、建設周期短等優勢，被認為是最具發展?jié)撃艿拇笠?guī)模儲能技術之一，是未來儲能重點布局的方向。壓縮空氣儲能系統(CAES)中的壓縮機對于入口空氣的質量有嚴格要求，空氣中的雜質(如灰塵、濕氣、油霧等)會影響壓縮機的性能和壽命，并可能導致儲存空氣的品質下降。因此CAES系統對空氣過濾技術有一些特殊要求：①與其他壓縮機相比，CAES壓縮機具有壓比高、流量大的運行特征，為了防止顆粒物對高速旋轉的葉片造成沖擊磨損，CAES系統的壓縮機入口通常需要配備高效的空氣過濾器。②過高的空氣濕度會導致壓縮空氣在儲存過程中產生冷凝水，影響儲能效率并對儲氣罐設備造成腐蝕，CAES系統通常需要在入口空氣過濾系統中增加干燥設備(如冷凍干燥器或吸附式干燥器)。③由于CAES系統的運行周期長，空氣過濾器需要具備良好的耐久性和較長的換濾周期，以降低維護頻率和成本。壓縮機進氣過濾系統主要有兩種結構：常規三級過濾裝置(圖1)和脈沖自清潔裝置(圖2)。

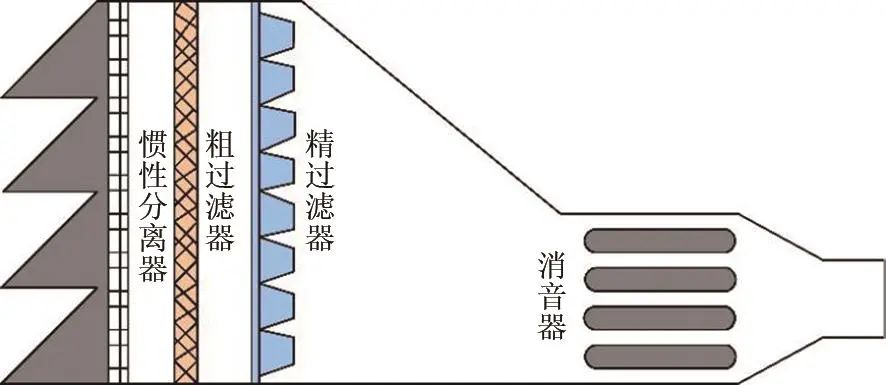

圖 1 常規三級過濾裝置

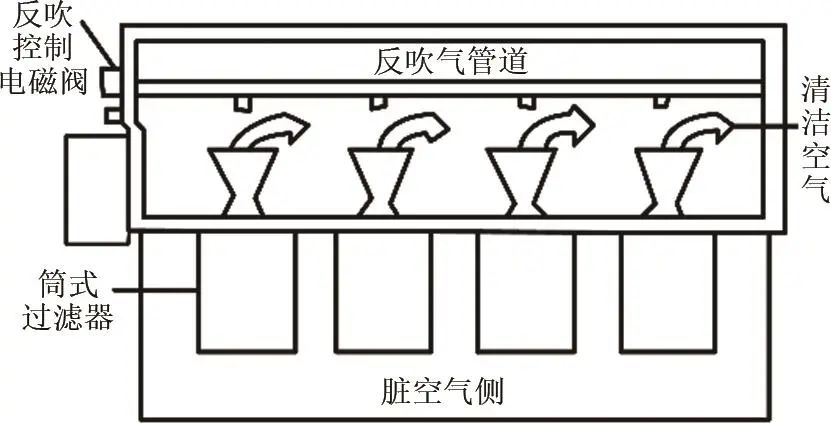

圖 2 脈沖自清潔裝置
過濾器是壓縮機進氣過濾系統的重要組成部分，過濾機理主要有五種：慣性效應、擴散效應、攔截效應、吸附作用和靜電效應。過濾器的選擇主要基于其過濾性能，而過濾性能又可以由過濾效率、壓降、容塵量和抗?jié)裥詻Q定。
根據不同的過濾原理，過濾器可以分為機械式、吸附式和靜電式三種：①機械過濾器是一種常見的過濾裝置，主要通過物理濾除固體顆粒來實現過濾效果。機械式過濾器具有過濾效率高、能承受較高的過濾壓力和大量的固體顆粒負荷、易于操作和維護等優點。②吸附式過濾器是利用吸附劑的吸附作用，去除空氣中的雜質。常用的吸附劑包括活性炭、分子篩等。吸附式過濾器具有凈化效果好、適用范圍廣等優點，但吸附劑的飽和問題縮短了其使用周期，需要定期更換。③靜電式過濾器是通過給空氣施加電場，使空氣中的顆粒物帶上電荷，在電場的作用下發生偏移，從而實現顆粒物的分離。靜電式過濾器具有高效、低阻、能耗低等優點，特別適用于去除微小顆粒物。然而，靜電式過濾器也存在易產生臭氧、維護成本高等問題。
本文將詳細闡述過濾器的過濾原理以及過濾性能，并且針對過濾性能的優化方式進行深入分析，以期為高效低阻過濾系統的發展提供有價值的指導。
1 過濾原理
壓縮機過濾原理多樣，主要可歸納為機械過濾原理、吸附過濾原理和靜電過濾原理三大類。壓縮機過濾原理的多樣性為不同應用場景提供了靈活的選擇，無論是機械過濾的直接攔截、吸附過濾的選擇性去除，還是靜電過濾的高效凈化，都能滿足不同系統對流體純凈度的需求。
1.1 機械過濾原理
機械過濾機制主要源于顆粒與纖維周圍流線的相對偏差，其中最具代表性的過濾機理有：慣性、攔截、擴散。國內外在過濾器理論研究側重點上存在一些差異，國內研究者更關注實際應用和工程實踐，而國外研究者更多關注基礎理論和數學模型。
慣性效應、攔截效應、擴散效應在普通纖維過濾材料和過濾器中起主要作用(圖3)。慣性效應用于去除大于1 μm的粒子，依賴顆粒的慣性，當空氣流經過濾材料時遇到障礙物，空氣中的顆粒脫離流線，與過濾材料的纖維表面碰撞沉積。斯托克斯數Stk是慣性撞擊過濾效率的重要參數，可以用來表征顆粒相對于障礙物大小的持久性。其計算表達式如式(1)和式(2)所示：

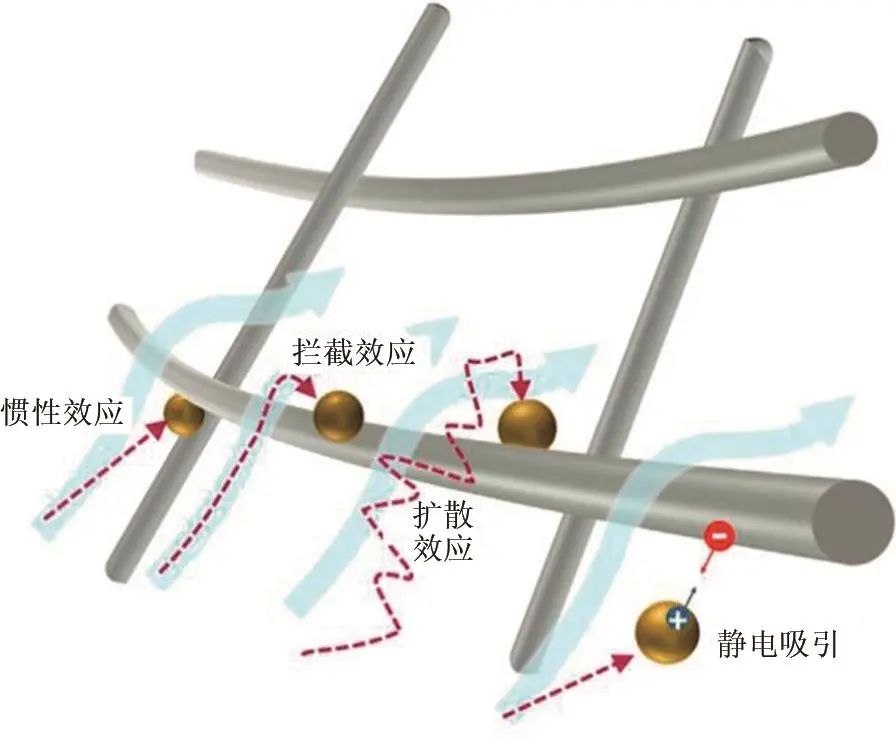

圖 3 四種類型的顆粒過濾機制
式中，ρP是顆粒的密度；dP是顆粒直徑；Cc指Cunningham校正因子；U是氣流的速率；μa是空氣黏度；df是纖維直徑；Ku是流體動力學因子；α是纖維堆積密度；R是攔截參數。
擴散效應通過布朗運動去除小于0.5 μm的粒子，當粒子之間發生相互作用，在纖維附近移動，碰撞并被捕獲。粒子擴散對布朗運動的依賴性使得這種捕獲方法依賴于Peclet數(Pe)。
式中，D是粒子擴散系數。Pe反映了平流與擴散傳輸?shù)谋嚷?。?jīng)典理論指出，這種機制的過濾效率ED可以表示如下：
攔截和篩選是針對中等大小的顆粒，當顆粒與過濾纖維碰撞時會被捕獲。攔截機制取決于顆粒和纖維的大小，特別是顆粒和纖維直徑的比值，稱為攔截參數R(dp/df)。攔截機制可以分離大多數亞微米級顆粒，該機制的過濾效率ER的經典表達式如下：
當顆粒沉積在過濾器上時，總壓降為穿過清潔過濾器的壓降和穿過沉積顆粒壓降之和。Bao等開發了一個模型來預測粉塵載荷下的滲透率，其表達式如式(6)所示：
式中，C表示過濾器的收集效率的增長率，g-1；λ表示收集效率提高系數，m3/kg；A表示過濾面積，m2；PM和P0分別表示有灰塵負載的過濾器和原始過濾器(無量綱)的滲透率；M表示載塵質量，g。
值得注意的是，顆粒分離也會影響過濾效率，一旦沉積在過濾器上，顆粒會受到四種不同的力，包括黏附力、升力、阻力和摩擦力。沉積顆粒通過黏附力(如范德華力、靜電力)黏附在纖維表面，摩擦力可以通過將黏附力和摩擦系數相乘來估算。如果黏附力大于升力或摩擦力大于阻力，則顆粒仍附著在纖維上。否則，顆粒會從纖維表面分離并返回氣流。
1.2 吸附過濾原理
吸附式過濾原理主要依賴于多孔性固體物質對空氣中污染物的吸附作用，從而達到凈化的目的。這種方法利用固體吸附劑的物理吸附和化學吸附性能，去除空氣中的多種污染物。吸附法主要有物理吸附、化學吸附兩種類型。
物理吸附主要依靠吸附劑與吸附質之間的分子間引力，這種吸附過程是放熱的，且不涉及化學反應。物理吸附?jīng)]有特定的選擇性，因此同一種吸附劑可以吸附多種吸附質。物理吸附可以是單分子層吸附，也可以是多分子層吸附，其強度相對較弱，當系統溫度升高時，被吸附的物質可能會因分子的熱運動而脫離吸附劑表面。
化學吸附則涉及介質與吸附劑發生化學反應，形成牢固的化學鍵和表面絡合物，這種吸附過程有選擇性，即一種吸附劑通常只能對特定的吸附質發生作用?；瘜W吸附過程相當于化學反應，需要活化能，且通常是單分子層吸附。
1.3 靜電過濾原理
靜電吸引依賴于顆粒和過濾介質之間的靜電荷。顆粒物被靜電捕獲主要靠兩種類型的靜電力，庫侖和介電泳力，具體取決于纖維和顆粒的帶電狀態。盡管學者們已經提出了許多靜電過濾的理論模型，但由于難以量化微觀水平上的電荷分布，因此仍然難以通過靜電吸引力精確預測捕獲行為。但纖維和顆粒的介電常數在靜電機制確定電荷分布和粒子捕獲效率方面，仍起著重要作用。
當過濾介質、顆?；騼烧呔哂袃綦姾蓵r，可以感應到靜電力，增強這種力的典型方法有：①采用具有高表面電位的駐極體材料；②施加外部能源以產生強電場。駐極體是電活化材料，本身會產生準永久電場。駐極體濾波器是通過將電荷嵌入材料中或通過在介電材料內對齊電偶極子來制造的。制備駐極體材料的代表性方法是感應充電、摩擦充電和電暈充電。由于表面電位的大小及其衰減模式因材料成分和生產方法而異，因此許多研究工作旨在通過提高表面電位和延緩電性能的退化來改進空氣過濾器。但駐極材料仍然不可避免地會隨著時間的推移而耗散電荷，因此延緩電荷耗散，研究持續產生電荷的駐極材料是靜電過濾器未來的發展趨勢。
1.4 小結
機械式過濾器過濾效率高，結構簡單，成本較低，但是存在過濾效果受過濾網孔徑大小的限制，對于細小的顆粒物的過濾效果較差的弊端。吸附式過濾器凈化效果好、適用范圍廣等優點，但吸附材料壽命有限、可能產生二次污染等問題，在壓縮機進氣系統中的使用不廣泛。靜電式過濾器具有過濾效率高、阻力低、對于微小顆粒物的去除效果顯著，但存在維護成本高、對氣流均勻性要求高的弊端。
依賴機械過濾的經典方法在提高過濾性能方面受到限制，因為提高過濾效率不可避免地會加劇流動阻力。因此，利用靜電力似乎是緩解過濾效率和壓降之間權衡的絕佳策略。將機械過濾和靜電過濾結合來提高過濾性能，是未來壓縮機進氣過濾系統的發展趨勢。
2 性能評估
壓縮機進氣系統的核心需求是高效低阻，過濾效率高可以保證進入壓縮機的空氣的清潔度，避免顆粒物、液滴和油污，對壓縮機葉片和流道產生磨損、腐蝕、堵塞和結垢等，低阻可以提高壓縮機的運行效率。由于CAES系統的運行壽命通常在20年以上，對進氣過濾系統的壽命有較高要求，需要進氣過濾系統在壓降達到某一特定值或達到過濾器的維護周期內有較大的容塵量。
過濾性能直接關系到過濾效果，過濾性能主要包括：過濾效率、壓降與流動均勻性、容塵量和抗?jié)裥浴＿@些標準可以在一定條件下對空氣過濾器濾芯的性能進行良好的評估。
2.1 過濾效率
過濾效率是指進入過濾器的顆粒的質量、體積、表面積和數量與過濾器捕獲的顆粒的比例。相應地，存在計重效率、體積效率、表積效率和計數效率。
計數效率以計數濃度表示為：
式中，為計數效率；N1、n1分別為過濾器進、出口氣流中的塵粒濃度，粒/L。
可以用來分析纖維層的效率公式有：
式中，(1-?)為纖維層填充率，%；?為纖維層孔隙率，%；L為纖維層厚度，m；Df為纖維圓柱直徑，m；ηε為單根纖維的捕集效率，%。
國內外學者對影響進氣系統過濾效率的因素進行了充分的研究，主要分三方面，過濾器的結構(纖維直徑、纖維排列、填充率等)、環境因素(雜質濃度、濕度等)和工況條件(流速、出口壓力等)。
Li等研究了不同纖維排列、纖維直徑、面流速和粒徑下的壓降和過濾效率。研究發現：對于不同粒徑過濾效率隨表面速度的增大而增大(如圖4所示)。此外，對比相同纖維直徑和總固體濃度(SVF)的層狀結構，發現在所有模擬顆粒尺寸下，密集-稀疏結構在高壓降的情況下具有最高的過濾效率。
圖 4 不同條件下平行、交錯纖維結構的過濾效率和壓降變化
研究者發現提高過濾效率往往會增加系統的阻力。多孔膜過濾器[如圖5(a)所示]是通過在固體基材上的孔隙制成的，它的孔徑非常小，孔隙率低于0.3。因此它的過濾效率很高，但是它的局限性在于壓降很大。相比之下，纖維狀空氣過濾器，它通過厚物理屏障和黏附力來捕獲顆粒物顆粒[如圖5(b)所示]。它的孔隙率高于0.7，由直徑從幾微米到幾十微米不等的多層厚纖維制成。為了獲得高效率，這種類型的過濾器通常很厚。

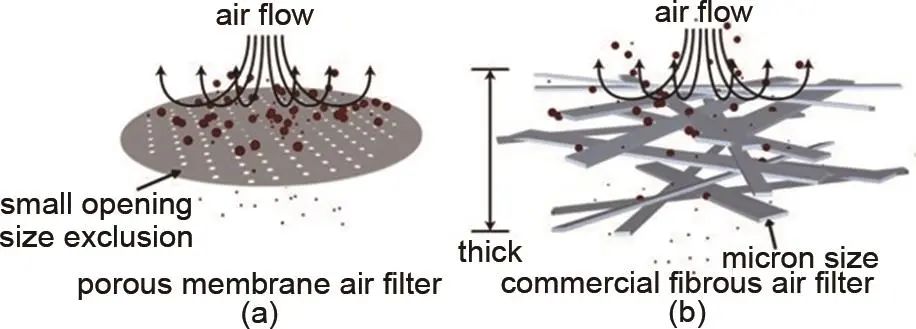

圖5 多種過濾器微觀結構
常見過濾效率是基于慣性沖擊、攔截和擴散三種主要機制，沒有考慮粒子與纖維的相互作用，即粒子的反彈和再夾帶。Maddineni等為了解決這個問題，用慣性沖擊、攔截和擴散產生的收集效率之和乘以黏附效應產生的收集效率作為過濾效率。Bulejko等用數學模型來預測纖維過濾器和毛細管孔膜(CPM)在中空纖維膜(HFM)孔結構上的空氣過濾效率。對比了纖維過濾器和CPM，HFM孔隙結構由平均直徑約為90 nm的縱向片段組成，類似于纖維過濾器的纖維，但是HFMs具有非常高的固體度(0.48)，而纖維過濾器的固體度通常在0.01~0.3。
2.2 氣動性能
2.2.1 壓降
進氣壓差是指各級進氣系統的出口靜壓與大氣壓力的差值，壓縮機進氣壓差主要由過濾壓差和管道流動壓差組成。進氣過濾系統過濾污染物的同時，產生了壓降，導致壓縮機的進口壓力下降。隨著運行時間增加，進氣過濾系統纖維孔隙中積累雜質顆粒，進氣壓差隨著容塵量的增加而增大。品質因數(QF)與過濾效率和壓降的關系如下：
其中，ΔP是過濾器上的壓降；η是過濾效率。
壓氣機進氣過濾系統中進氣壓差監測和控制對保證壓氣機機組安全和運行的經濟性有重要影響，國內外學者對影響進氣系統壓降的因素進行了充分的研究，主要分三方面，過濾器和流道的結構(過濾器厚度、填充率、褶皺數、進氣管道尺寸等)、環境因素(雜質濃度、濕度等)和工況條件(流速、出口壓力等)。
Zhang等對9F燃氣輪機研究，發現滿負荷運行時，進氣壓差每增加100 Pa，功率下降0.16%，熱耗率增加0.06%。馬啟新等研究了船用燃氣輪機進氣系統中過濾裝置數值模擬方法的準確性和適用性，采用Fan邊界條件和多孔介質模型對過濾裝置(百葉窗和過濾器)的復雜結構進行了建模，通過對比發現多孔介質模型，有整流作用且對系統總壓損失的預測更精準。
國內外學者對壓差建模進行研究，建立了流動壓差模型，但是未充分考慮過濾壓差。Velali等在微觀尺度對過濾壓差進行建模，考慮了濾材、褶皺結構和間隙大小。Eker等在不同容塵階段對過濾壓差進行建模，研究了容塵量和壓差對壓氣機性能的影響。Abdul-Wahab等基于模糊邏輯模型，提出了過濾壓差的建模與預測方法。但這些研究并未考慮壓氣機進氣過濾系統對壓氣機整體的氣動影響。
Zhao等研究發現在過濾效率大致相同水平(44%~45%)下，隨纖維直徑的減小，可以看到三種不同的壓降變化模式(見圖6和圖7)：線性快速下降區域(平均纖維直徑df從168 nm變?yōu)?1 nm)、緩慢上升區域(平均纖維直徑df從71 nm減小到60 nm)、快速上升區域(平均纖維直徑df從60 nm變?yōu)?3 nm)。

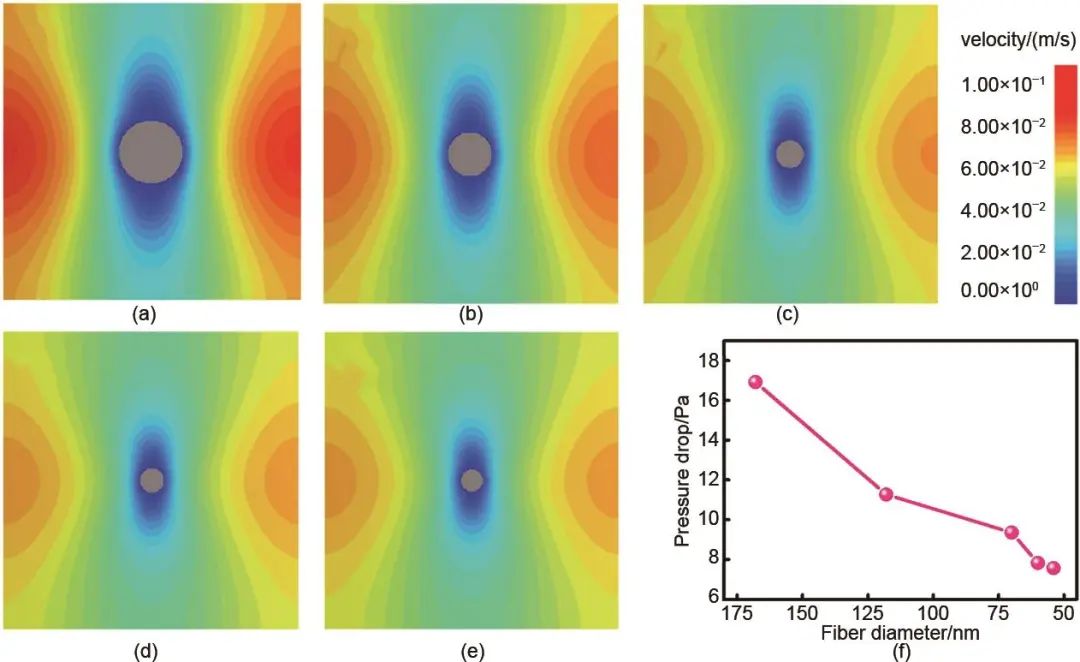

圖 6 單根纖維在5.3 cm/s處的模擬壓降：(a) 168，(b) 108，(c) 71，(d) 60 和 (e) 53 nmFig. 6 Simulated pressure drop of a single fiber at 5.3 cm/s: (a) 168, (b) 108, (c) 71, (d) 60, and (e) 53 nm

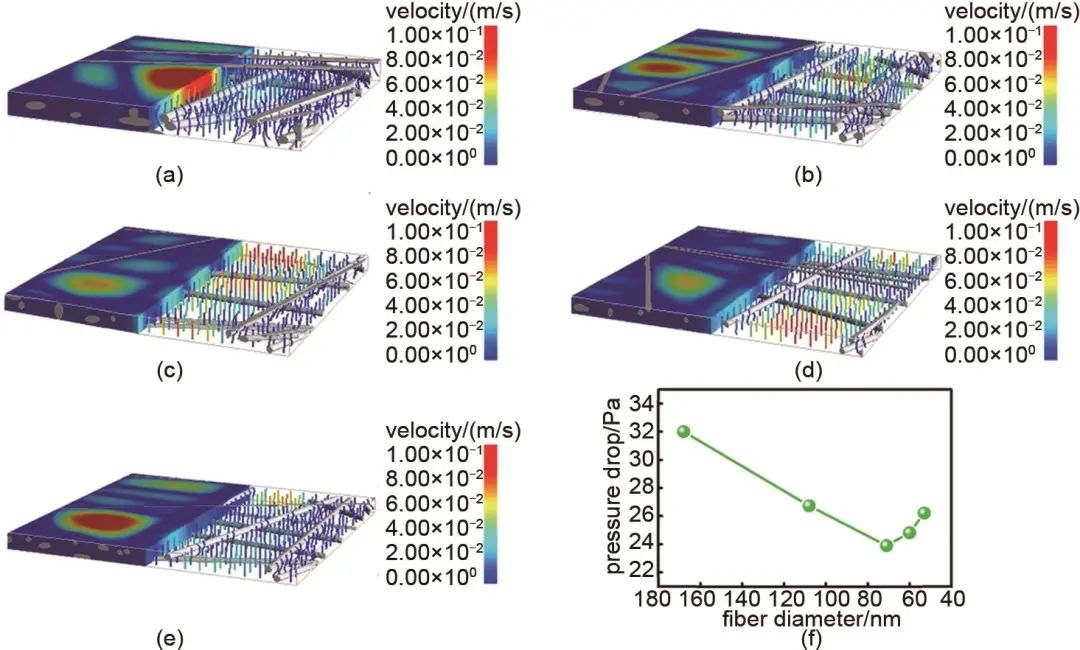

圖7 多根纖維在5.3 cm/s處的模擬壓降：(a) 168，(b) 108，(c) 71，(d) 60 和 (e) 53 nmFig. 7 Simulated pressure drop of multiple fibers at 5.3 cm/s: (a) 168, (b) 108, (c) 71, (d) 60, and (e) 53 nm
Fotovat等研究了過濾器壓降與顆粒物沉積的關系，發現過濾器都存在最佳褶皺數，使壓降達到最小值；顆粒沉積后，壓降的增加速率隨著褶皺數量的增加而降低。Joubert等研究了在潮濕條件下，HEPA過濾器壓降的主要影響因素是顆粒層與濕空氣是否達到平衡。
王忠義等發現隨著流通面積的增加，平均流速和總壓損失會隨之減小。增加過濾器的流通面積比會減少總壓損失，但對布置環境的要求更高。王瑞探究了不同工況對壓降的影響規律，改變流速、出口壓力、孔隙率、黏性等條件。發現隨流速增加，壓降急劇增加；隨出口壓力增加，壓降先增加，當出口壓力達到1.5 MPa后，壓降趨于穩定；隨孔隙率增加，壓降先減小后增大；隨黏性增大，壓降成正比例增加。
2.2.2 均勻性
目前使用的無隔板高效過濾器，在濾料入口存在流速不均勻的現象，不均勻度最高可達60%。流速不均導致流量不均使得濾料不能得到最佳利用，在流量大的地方，濾料載荷大，長期運行會導致過濾效率降低，因此縮短了過濾器的整體使用壽命。
采用相對標準差定義速度不均勻度為：
其中，CV為速度不均勻度；為第i點的統計速度，m/s；為n點的速度均值，m/s。
通過理論計算和實驗驗證，發現褶式過濾器中存在顯著的速度不均勻度，并建立了速度不均勻度和過濾效率的模型，研究發現流動越均勻，過濾效率越高。此外還發現，流動不均勻，會造成渦流現象，從而造成較大的壓力損失。查文娟結合計算流體力學方法及實驗數據，發現濾芯的結構參數與運行條件不僅直接影響過濾效率，還與其褶上氣流分布的均勻性變化趨勢高度一致。綜上所述，確保流動均勻性在過濾器設計中占據著舉足輕重的地位，不容忽視。
為了提升壓縮機進口流場的均勻性、降低進口總壓損，征建生等建立了不同的過濾結構，采用數值模擬的方法，發現兩側分布式過濾器改變了流動方向，改善了壓縮機進口流場，速度不均勻度降低到原模型的4.91%。
談鋒等研究了七個不同轉折角的進氣道模型，發現在轉折角從-30°~30°區間內，局部不均勻度最大值均小于10%，在轉折角為-10°和30°時，不均勻度最小為7.2%。
2.3 容塵量
過濾器在使用過程中對顆粒進行捕集，當壓降達到某一特定值或時間達到過濾器的維護周期，此時過濾器所捕集的顆粒質量為容塵量。過濾器的過濾面積影響過濾器的容塵量，容塵量的大小直接關系到過濾器的使用壽命和過濾效率。當空氣濾清器過濾粉塵時，壓降演變分為三個階段：深層粉塵堆積、過渡性粉塵堆積和表面粉塵堆積(圖8)。

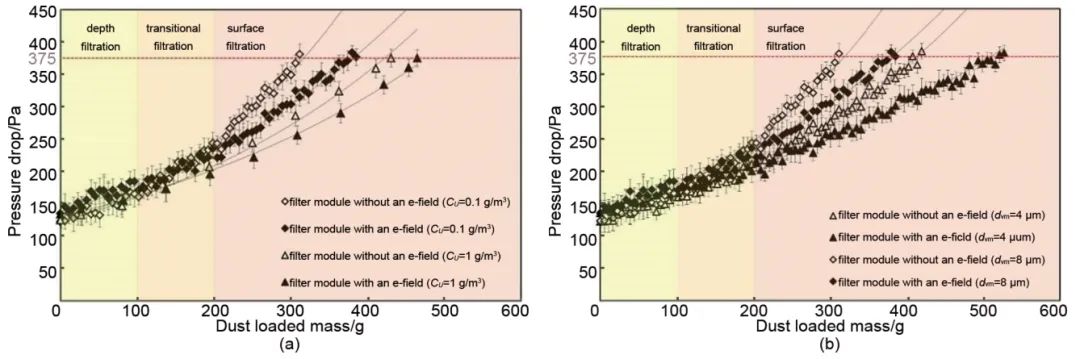

圖8 不同容塵階段的壓降
Shi等研究空氣過濾器，并提出了褶皺過濾材料的平均容塵量(K)的方程：
由于纖維過濾介質厚度、纖維直徑、纖維填充密度等參數不容易測量，測量結果的準確性難以保證，限制了現有模型預測過濾器粉塵負荷質量和壓降之間關系的應用，進而限制了評價現有過濾器系統的有效使用壽命的應用。為了解決這個問題，Qiang等建立了個基于實驗數據的經驗方程模型，該模型不需要輸入纖維直徑、過濾器厚度和填料密度，該模型以預測一般通風空氣過濾器的壓降作為空氣流量和粉塵負荷質量的函數，并通過實驗數據驗證該模型的準確性和可靠性。
Qiang等通過對比ASHRAE試驗粉塵的粒徑小于A2細試驗粉塵發現，較小的顆粒具有較大的比表面積，且由于纖維表面的覆蓋范圍與累積顆粒的投影面積有關，因此較小的顆粒明顯具有較大的阻塞效應。小顆粒會增加阻力，從而使壓降迅速增加。當空氣過濾器裝有小顆粒時，小顆粒沉積在介質中，然后在過濾器表面形成更密集的塵餅。
何維浪等研究三種不同濾材制成的濾筒，隨著過濾器的容塵量增加，流道會堵塞，導致湍流現象，有效過濾面積減少。因此筒形過濾器的單位面積的容塵量遠低于過濾材料的容塵量。
2.4 抗?jié)裥?/strong>
抗?jié)裥阅軌蚍从尺^濾器在一定濕度和水霧的脅迫下的耐受性。當空氣濕度過大導致系統過濾器運行阻力急劇增大的現象叫作“濕堵”，這一問題在海上或者沿海地區的壓縮機中尤為突出。
選擇抗?jié)裥阅芎玫臑V紙對過濾器壓降、過濾效率和壽命的提升都有幫助，關于濾芯在加濕后，過濾性能的變化，僅有少部分學者從濾材、結構的角度分析濾芯壓降和過濾效率的變化。
李超等在實驗中發現液滴隨空氣進入濾芯時，一些液滴會留在濾料中導致濾芯堵塞，壓降增大。當空氣溫度降低時會發生節流效應，一些液滴會在濾料纖維中凝結。特別是對于即將達到使用壽命的濾芯，濾芯的壓降保持在相對較高的水平，濕度對其影響更大。Wilcox等的研究表明潮濕環境下過濾效率下降的原因之一是水霧對濾材的靜電效應有一定削弱，但濾芯結構的變化才是主要原因。通過用掃描電鏡觀察了濾芯迎風面的微觀結構(如圖9)：濾芯a的纖維結構發生了顯著變化，納米纖維聚集并緊緊黏附在基材上，一些納米纖維斷裂。復合過濾材料中的納米纖維決定了過濾材料的過濾精度，表明水霧對過濾元件造成了不可逆的結構損傷。通過掃描電子顯微鏡對現場故障濾芯的取樣顯示，濾芯的故障也是由于表面納米纖維的斷裂造成的，這也驗證了為什么濾芯在細水霧環境中壽命很短。

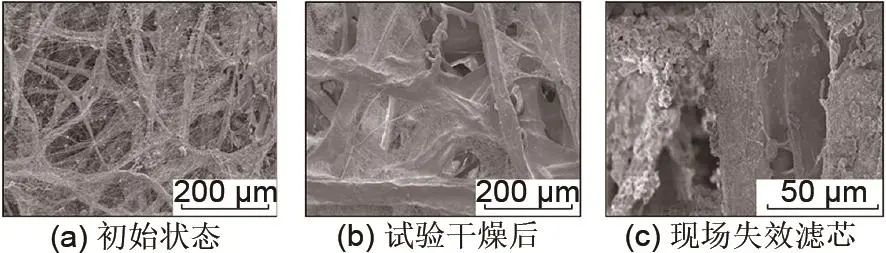

圖9 濾芯a迎風面濾材微觀形貌圖
3 性能優化
壓縮機進氣過濾系統的核心需求是高效低阻，容塵量大，使用壽命長等。其中過濾器的主要性能指標一般包括壓降、效率(包括計數效率和電阻)、容塵量和抗?jié)裥?。進氣系統的性能直接關系到壓縮機的整體性能，對進氣過濾系統進行優化設計是提升過濾性能的關鍵，過濾性能取決于濾材的種類、濾芯結構(如填料密度、纖維直徑、褶形)和過濾器流道結構等。
3.1 材料優化
影響濾材性能的因素有很多，如濾材種類，涂層方式和加工工藝等，這些因素會影響濾材的厚度、孔隙率、抗張強度、挺度等物理性能，進而影響過濾效率、壓降等。
常用的空氣過濾材料按材料可以分為纖維素，化學纖維濾材，化學纖維復合濾材，納米纖維復合濾材，可根據實際需求選擇合適的材料。纖維素強度高，過濾面積大，但纖維直徑大，對10 μm以下的顆粒過濾效果較差。纖維素含有大量親水基團，容易吸水膨脹，堵塞孔隙，降低過濾效率?；瘜W纖維濾材由化學纖維組成，與纖維素相比，挺度低，纖維直徑小，過濾性能良好，而且抗?jié)裥詮?，被廣泛運用在中粗效板式和袋式過濾器中。聚酯纖維應用早，技術成熟，生產成本不高。玻璃纖維空氣過濾器的過濾效率和容塵能力較強，不過空氣阻力依舊較大，使得能耗偏高。玻璃纖維有著顯著的優點和明顯的缺陷，正在被其他性能更優的過濾材料所替代。
化學纖維復合濾料能夠彌補單一纖維的不足，它主要由植物纖維構成，并混合化學纖維及化學添加劑，通過干法或濕法造紙技術生產。化學纖維的加入提升了濾料的過濾精度，并且在濕潤環境下保持了出色的穩定性。
納米纖維復合濾材是指將納米纖維整合到過濾材料中的復合材料。這些纖維的直徑介于1~100 nm，能夠有效捕獲過濾材料表面的顆粒，可以提供優秀的過濾效果。納米纖維的表面復合有助于脈沖反吹，從而延長過濾材料的使用壽命。常見的納米纖維類型包括靜電紡納米纖維和熔噴納米纖維。靜電紡納米纖維直徑較小，表面結構緊密，便于進行反吹操作。而熔噴納米纖維則具有較大的直徑、不同長度的纖維、更松散的表面結構和更高的容塵能力。
為了解決提高過濾效率會增加壓降的問題，新型聚合物納米纖維過濾器應運而生，其具有高過濾效率、良好的光學透明度、低氣流阻力和輕質量等特性(如圖10所示)。當空氣過濾器的表面化學成分被優化以匹配顆粒物的表面化學成分時，單纖維捕獲能力將大大超過現有的纖維顆粒。因此，空氣過濾器中的材料使用量減少，便于空氣流通。此外，當纖維直徑減小到納米級時，在相同的堆積密度下，由于表面積大，顆粒捕獲的可能性大大增加，這也確保了更薄的空氣過濾器可以進行有效的顆粒捕獲。

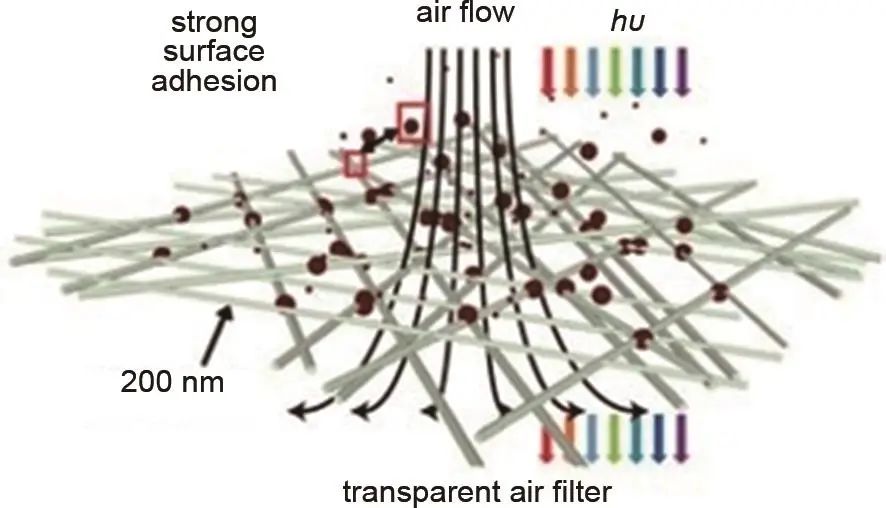

圖10 新型聚合物納米纖維過濾器
新型聚合物納米纖維因其具有亞微米直徑的纖維，其在過濾效率、最穿透粒徑(MPPS)和滑移效應等各個方面優于其他纖維，展現出更佳的過濾性能，是未來進氣過濾材料的發展方向。
3.2 濾芯結構優化
濾芯的結構設計也會影響到過濾系統的性能，濾材的結構因素包括：表面形態、折褶方式、厚度。合理的濾芯結構可以增加過濾面積、減小阻力、延長使用壽命，提高過濾效率。通過對濾芯材料的研究和改進，可以提高過濾系統的性能。改善濾芯的過濾精度、增加表面處理技術、優化結構設計等措施都可以提高過濾系統的效率和穩定性。
Bian等在經典氣溶膠動力學理論和測量數據的基礎上，建立了一個半經驗?zāi)Ｐ蛠眍A(yù)測PM2.5去除效率，作為纖維直徑、過濾器厚度、填充密度和面速度的函數。該模型可用于識別使PM2.5去除效率最大化的過濾器參數的組合。
目前濾芯的結構主要有兩種方式，膠線式和壓花式，如圖11所示。膠線式是用熱熔膠線將折褶固定起來，工藝簡單，保證了折褶間距的均勻性;壓花式是對濾紙打褶處進行按壓，形成凸起，褶與褶之間的凸起使形成的楔形通道穩定。

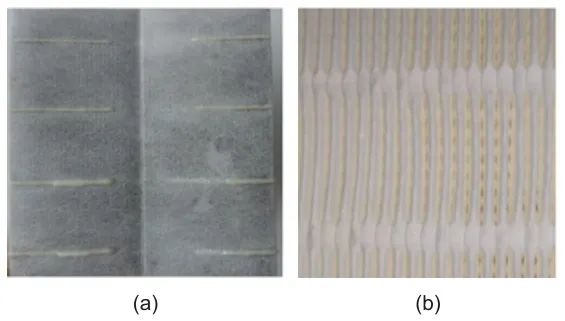

圖11 (a) 膠線式褶形和 (b) 壓花式褶形
過濾器中的折褶濾芯有V形和U形兩種折褶方式，如圖12所示。折褶濾芯最重要的結構是褶，褶的結構和數量影響濾芯的過濾性能。

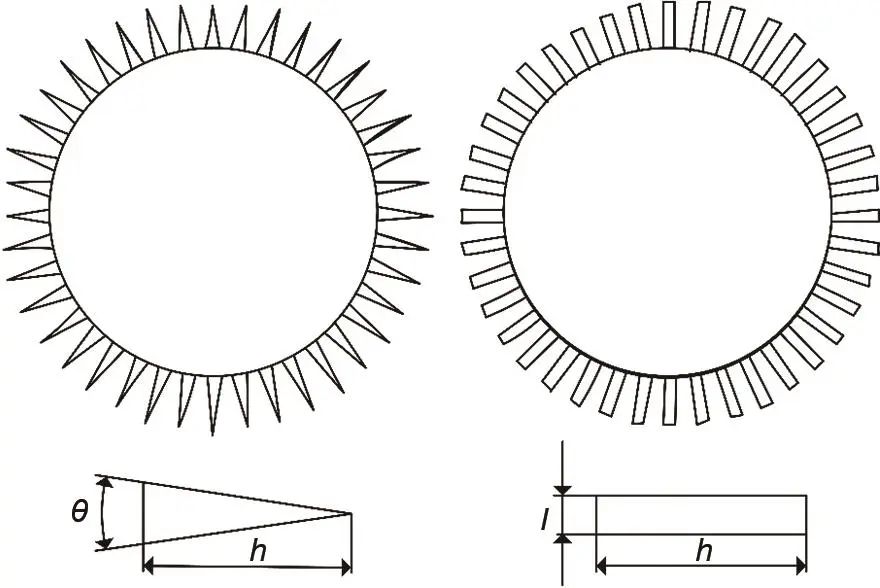

圖12 V 形折褶與 U 形折褶的結構參數
相較U形褶，V形褶可以增加過濾器的過濾面積，降低過濾速度，從而降低過濾器的阻力。國內外學者采用仿真和實驗相結合的方法對過濾器的結構(如填料密度、纖維直徑、褶形)和顆粒沉積等方面的機理進行了深入研究。研究方向多集中在褶間距和纖維排列對過濾器壓降的影響上，其中褶皺過多會導致氣流分布不均勻，增加濾料褶皺之間楔形通道內部的摩擦阻力，進而增加過濾壓降。
隨著過濾器厚度和質量的增加，過濾器表面積更大，顆粒滯留時間更長，其過濾效率通常會提高。較長的纖維紡絲時間可以通過在給定的時間范圍內沉積更多的纖維來產生更厚、更重的過濾層。濾材厚度可以用千分尺測量得到，濾材凸起的部分構成瓦楞結構，瓦楞的存在可以提高濾紙的強度，并且凸起的瓦楞增大了濾紙的過濾面積，提高了過濾效率，如圖13所示。

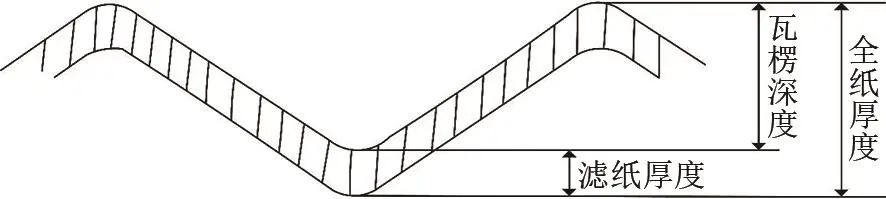

圖13 濾紙厚度說明
然而，這種方法制備的過濾器不可避免地產生較差的結構性能，由于新紡的纖維阻塞了成型的空氣通道，堆積物過于密集和孔隙極小，壓降大，并且由于較大的顆粒經常堵塞狹窄的孔隙，使用壽命很短。為解決這個問題，通常會將多個過濾層堆疊到一個過濾單元中，實現理想的填料密度和孔徑，同時增加過濾器的厚度和質量，從而獲得更好的QF和使用壽命，是未來的研究方向。多層堆疊的過濾器結構復雜、運行和維護的成本較高是未來亟需解決的問題。
Leung等采用多層堆疊的方式評估了納米纖維堆積密度和層厚對空氣過濾器整體特性的影響。通過調整靜電紡絲的持續時間，制備了纖維直徑相同但質量和堆積密度不同的過濾層。Zhang等提出了從具有多層過濾器的過濾器中多級物理篩分的概念，其中每層都具有與目標空氣傳播顆粒大小相匹配的特定孔徑。
3.3 流道結構優化
當流體流經通道或管道時，流體與固體壁之間的摩擦會導致壓降或黏性消散。通過適當設計通道形狀或流動系統配置來有效減少這種黏性耗散的方式即流道結構優化。
Wang等提出了一種啟發式最優性準則算法，以優化低Re數流體流經直角彎頭和會聚T形結的通道形狀設計(圖14)。啟發式算法避免了敏感性分析，更重要的是給出了合理的流道最優設計。

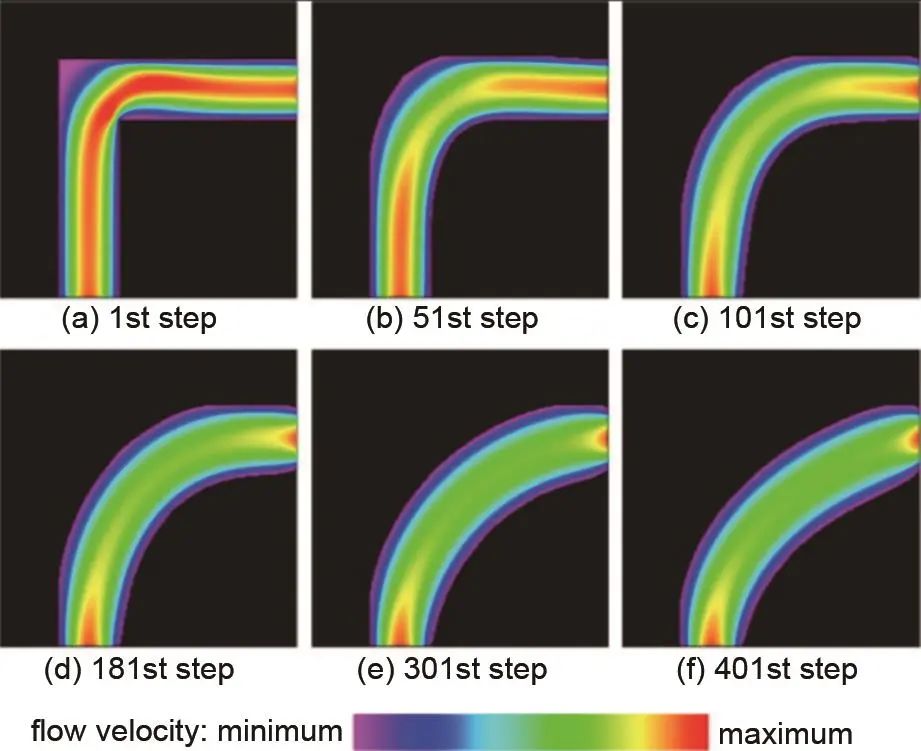

圖14 Re=40時時間步長與流場的關系
流體流動形狀設計的啟發式算法被用于流道結構優化，在該算法中，使用晶格玻爾茲曼法(LBM)來計算分為單元的流體域的流場。發現在流向急劇變化的區域，存在耗散較大的機械能，尤其是對于高Re數流動。通過虛擬體積力，來減少黏性耗散。通過優化，最終形狀的總壓降比初始形狀降低了68.8%。
袁長龍對進氣系統流道進行優化。通過對氣墊船進氣系統使用Isight進行多級優化，將進氣系統劃分為三個部分：進氣濾清器、空間Z形彎管和壓縮機進氣道部分，分別對其進行尋優，使得進氣阻力下降，達到了優化目的。
氣流流經壓縮機進氣室時，摩擦損失、流動分離及尾跡損失等導致總壓降低。通常壓縮機設計時會考慮到進氣流場的均勻性，而進氣室出口處的氣流畸變會導致葉輪進口流場不均，影響級的性能。為此，陳宗華等對離心壓縮機的進氣室子午型線進行優化，改善了進氣室內部的流動情況，優化了級的性能。
Chen等采用實驗和數值方法揭示了壓縮機L形進氣管(CLID)的流體動力學，將典型參數的影響作為寬度、深度、基底深度和錐體直徑研究了壓降和總壓損失系數。發現CLID寬度和深度越大，收縮處的f低分離度越大，總壓降和總壓損失系數越?。换咨疃葘α鲃臃蛛x和湍流強度較??；錐體直徑越大，壓降和總壓力損失系數越大。在此基礎上，找到了壓降和進氣損失較小的CLID的結構參數。提出了CLID的概念設計。
4 結論與展望
本文回顧了壓縮機進氣過濾系統研究發展，對常見的進氣系統過濾器結構與過濾性能的影響因素進行了總結，并詳細分析了現有進氣過濾系統優化方法與過程。針對壓縮機進氣過濾系統目前研究現狀，得出以下結論：
（1）對于目前常用過濾系統而言，依賴機械過濾的經典方法在提高過濾性能時會不可避免地加劇流動阻力。利用靜電力可以緩解過濾效率和壓降之間矛盾，因而，解決靜電過濾器的電極退化，將機械過濾和靜電過濾結合來提高過濾性能，將會是未來壓縮機進氣過濾系統的發展趨勢。
（2）對進氣過濾系統進行優化設計是提升過濾性能的關鍵，過濾性能取決于濾材的種類、濾芯結構和過濾器流道結構。具有更高過濾效率、更強耐腐蝕性和更長壽命高的覆膜濾材、納米纖維濾材未來會成為研究重點；多層堆疊的過濾效率高，相對同等效率的單層過濾器壓降更小、厚度更薄，但是其運行和維護成本高的問題亟待解決。
（3）未來，可以通過實時監測進氣過濾系統的運行狀態和過濾效果，自動調整過濾參數，優化過濾過程，提高過濾效率和穩定性，實現遠程監控和故障診斷，提高系統的可靠性和維護性。
