摘要:分布式能源系統通過多元化能源的局部接入和利用,提升了能源使用效率,但穩定性受限。釩液流電池以其長壽命和高效調控能力,成為儲能技術的重要研究方向。研究釩液流電池在分布式能源系統中的儲能工作原理,重點分析其基本結構、工作原理及在負荷跟蹤、能量分配、電解液自適應循環和微電網穩定性控制等方面的應用,并通過實驗設計與結果分析驗證其優化效果,為提高分布式能源系統的穩定性提供理論支持。
分布式能源系統因其靈活性和可再生能源的高效接入性在現代電力系統中備受關注,但其間歇性和不穩定性對電網安全運行構成挑戰。釩液流電池作為一種高效、可調控的儲能技術,憑借其壽命長、深度放電能力強、能量與功率獨立可調等優勢,為分布式能源系統的能量平衡與負荷調節提供了可靠支持。本文圍繞釩液流電池的儲能工作原理、精準能量分配、電解液自適應循環、微電網穩定性控制等關鍵技術進行研究,探討其在分布式能源系統中的優化應用。
1 釩液流電池儲能技術概述
1.1 釩液流電池基本結構

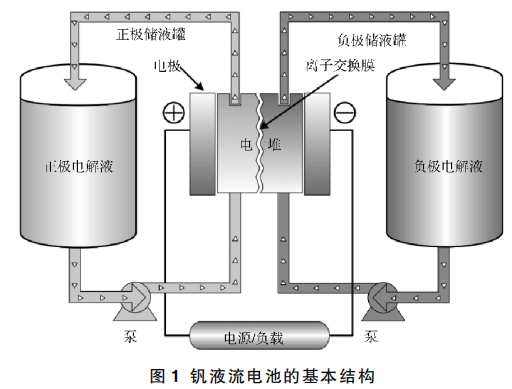

釩液流電池(Vanadium RedoxFlowBattery,VRFB)主要由電堆、正負極儲液罐、正負極電解液、正負極循環泵、離子交換膜以及流通管路組成。正極電解液和負極電解液分別儲存在獨立的儲液罐中,通過循環泵驅動電解液在儲罐與電堆之間循環流動。電堆是電池的核心反應單元,由多層單體電池構成,每個單體電池包含正負極電極和位于其間的離子交換膜。離子交換膜具備高選擇透過性,能阻隔正負極電解液的交叉混合,同時允許釩離子通過,以維持電化學反應的電荷平衡。電解液在電極表面發生氧化還原反應,電化學能量利用外部電路轉化為電能輸出或進行充電儲能。這種設計使得釩液流電池能有效平衡分布式能源系統中可再生能源發電的不穩定性,優化能量管理,提升系統的整體可靠性和運行效率。釩液流電池的基本結構如圖1所示。
1.2 釩液流電池工作原理

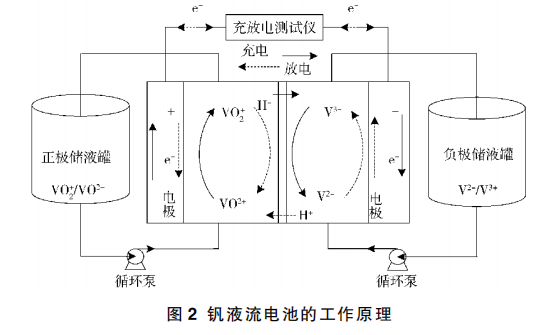

釩液流電池的全稱為全釩氧化還原液流電池,是一種含釩元素的液態循環化學電池儲能系統。其工作原理是基于可逆的氧化還原反應,利用離子交換膜分隔正、負極的電解液循環,實現電能與化學能的相互轉化。在電解池中,正極和負極分別放置不同價態的釩離子電解液:正極儲液罐中含有五價釩和四價釩離子,負極儲液罐中含有三價釩和二價釩離子。充電時,釩液流電池將外部電源提供的電能轉化為化學能儲存在電解液中;放電時,釩液流電池將化學能轉化為電能為外部負載提供電源。
在上述過程中,循環泵用于保持電解液在儲液罐和電解池之間的流動,確保反應的持續進行?？傮w而言,釩液流電池憑借其可逆的氧化還原反應、高效的能量轉換及循環使用的特點,能在分布式能源系統中實現穩定的儲能和電力供應。釩液流電池的工作原理如圖2所示。
2 釩液流電池在分布式能源系統中的應用
2.1 負荷跟蹤與精準能量分配
在分布式能源系統中,釩液流電池的負荷跟蹤與精準能量分配策略依托于實時負荷預測與智能能量管理算法,以優化電池的充放電過程,實現系統能量的高效利用。假設系統在時刻t的負荷需求為L(zhǎng)(t),釩液流電池的充放電功率為Pb(t),分布式電源的發電功率為Pgen(t),系統總供電功率應滿足如下需求:
式中,Pgen(t)+Pb(t)為系統在任意時刻的總供電功率;T為總時間周期。為優化釩液流電池的充放電功率,定義釩液流電池的能量狀態函數E(t),則電池充放電動態可表示為:
式中,ηc和ηd分別為充電和放電效率;u(t)為單位階躍函數,用于區分充電(u(t)=1)和放電(u(t)=0)狀態。式(2)描述了釩液流電池能量狀態的變化,表明電池能量受充放電效率及功率的非線性影響。為實現精準能量分配,進一步優化充放電操作,需將負荷跟蹤誤差最小化。其目標函數J為:
該目標函數表達了系統負荷需求與供電之間的差異,通過最小化J可優化釩液流電池的充放電策略,使其在負荷波動時及時響應,實現精準的能量分配和穩定的系統運行。
2.2 電解液狀態自適應循環
為優化釩液流電池在分布式能源系統中的運行效率,電解液狀態自適應循環策略通過精準控制電解液的流動和狀態參數,確保系統能量轉換效率最大化。該策略利用傳感器網絡對電解液的濃度、電導率和流速等關鍵參數進行實時監測,并基于動態響應模型,自動調整電解液的循環速率和方向。首先,需計算電解液流速對電池總內阻的影響。其表達式為:
式中,Rtot為電池的總內阻;R0為固有電阻;k1為傳質阻抗系數;Cf為電解液的釩離子濃度;vf為電解液的循環流速。
式(4)描述了在傳質受限條件下,調整流速vf,能優化傳質效率,降低內阻,進而提高電池的輸出性能。隨后,基于分布式能源系統中高峰負荷、低溫環境和不同電解液濃度等不同工況對電解液流動阻力的影響,進一步優化釩液流電池的運行參數。其表達式為:
式中,vf,opt為最優流速;ΔP為系統壓降;dcell為流道直徑;μ為電解液的動力黏度;Leff為流道的有效長度。式(5)表明,根據負荷波動、環境溫度變化、電解液黏度變化等不同條件,最優流速將有所不同。在高峰負荷下,為減少濃度極化并提升電池輸出,需要提高流速以增強傳質效率;在低溫環境下,因黏度增大引起流動阻力增大,應適當降低流速,減少壓降和泵能耗;同時,電解液濃度變化對流動特性也產生影響,需精確控制流速以優化反應效率。
2.3 集成式微電網穩定性控制
微電網運行過程中,由于風電、光伏等分布式能源的輸出具有隨機性和間歇性,其頻率穩定性容易受到?jīng)_擊,導致頻率偏差和電壓波動,因此引入基于釩液流電池的控制策略,實時調整電池的充放電功率,以補償瞬態功率缺口,實現頻率的動態調節和穩定控制。在此背景下,建立釩液流電池在微電網中頻率響應的數學模型。假設系統在時刻t的頻率偏差為Δf(t),釩液流電池的充放電功率為Qv(t),系統慣性常數為H,阻尼系數為D,系統的頻率響應方程為:
式中,Qload(t)為系統負荷功率。
式(6)描述了分布式能源系統中頻率偏差Δf(t)隨時間的變化,釩液流電池通過調節充放電功率Qv(t)來平衡負荷功率Qload(t)的波動,減少頻率偏差。為優化釩液流電池的調頻效果,引入狀態反饋控制策略,使充放電功率調整更加靈活和高效。設定狀態反饋增益為K,目標是將頻率偏差Δf(t)控制為零?；诰€性二次型最優控制策略,釩液流電池的充放電控制律可進一步表達為:
式(7)表明,通過調節控制增益K,釩液流電池能根據實時頻率偏差Δf(t)和其變化率dΔfdt(t)來調整充放電功率Qv(t),從而抵消負荷波動對系統的影響,確保頻率的快速恢復和穩定。
3 實驗設計與結果分析
3.1 實驗設計
本文實驗旨在驗證釩液流電池在分布式能源系統中的優化效果。搭建的實驗平臺由釩液流電池儲能系統、光伏發電模擬模塊、變頻負載裝置和數據采集系統組成,采用分布式能源運行模式進行測試,并確保所有設備連接正常。將實驗分為對照組和實驗組,設置光照強度、環境溫度和負載變化模式等相同的外部環境參數,以排除外部因素對實驗結果的干擾。對照組采用傳統固定循環的充放電控制策略,電解液循環速率和方向保持不變。實驗組采用電解液自適應循環控制,利用智能算法動態調整循環速率、流向和充放電策略。在相同的負荷變化模式下進行實驗,分別記錄兩組在輕負荷、中負荷和重負荷條件下的電池電壓波動幅度、功率響應速度、能量利用率和系統負載平衡能力等數據。數據采集系統需確保高頻率、精準記錄,避免數據缺失。實驗結束后,分析兩組在各負荷條件下的性能差異,對比驗證優化控制策略對釩液流電池在分布式能源系統中的提升效果。
3.2 結果分析
實驗結果見表1。在所有負荷條件下,實驗組的電壓波動幅度均小于對照組,表明實驗組的釩液流電池在優化控制策略下,能顯著降低電壓波動,保持穩定的電壓輸出;相比對照組，實驗組的功率響應速度大幅提升，說明優化控制策略顯著提高了釩液流電池的動態響應能力，使其能更快速地適應負荷變化，保持系統的平衡;實驗組的能量利用率明顯高于對照組，表明實驗組在優化控制下，大幅提升了能量轉換效率，使得更多的輸入能量得以有效利用;同時，實驗組的負載平衡能力顯著優于對照組，表明實驗組的釩液流電池能更有效地平衡負荷變化，減少系統的不穩定性和波動。
4 結語
綜上所述,本文研究了分布式能源系統中的釩液流電池儲能技術,通過分析電池結構、工作原理及應用策略,提出了負荷跟蹤與精準能量分配、電解液狀態自適應循環、集成式微電網穩定性控制等優化方法,顯著提升了系統的能量轉換效率與運行穩定性。實驗結果表明,優化后的釩液流電池在動態負荷調節和電網頻率支撐方面表現優異,為分布式能源系統的高效能量管理和可靠運行提供了技術支撐。
