摘要
為應對電網形式的轉變，促進分布式資源就近消納，基于數據驅動提出了高比例新能源配電網3層規劃模型。決策層采用改進的K-means算法確定負荷中心和分布式電源中心，基于源荷平衡關系劃分配電網網格。規劃層以綜合投資成本最低為目標，對網格內分布式電源和網架結構的修建提出配置方案。運行層模型以綜合運行成本最低為目標，促進網格內資源良好互動、網格間資源互濟。3層規劃模型結合配電網的規劃和運行，充分挖掘電源、負荷等多源信息，實現配電網資源上多元聯動、空間上網格互動，并通過改進的粒子群算法驗證了所提策略的有效性。
1 新型配電網分層規劃

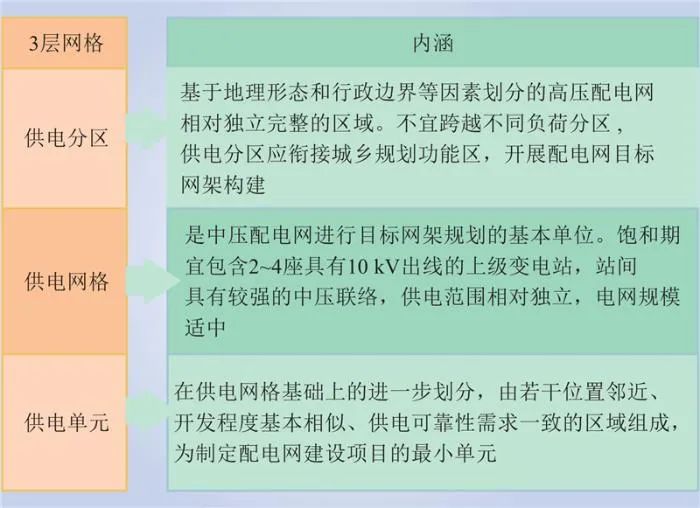

為了促進分布式電源的滲透和消納，采用供電網格區域自治的思想，將配電網分層規劃，網格劃分原則如圖1所示。
圖1 配電網格劃分層次
Fig.1 Distribution grid division level
1.1 供電網格分層控制體系
新型配電網從物理上劃分為區域、網格、臺區3層，形成“橫縱協同、分層分區”雙向協同調控，實現區域優化、網格互濟、臺區自治的控制體系架構如圖2所示，3層相互配合調度配電網全領域的電力管理。

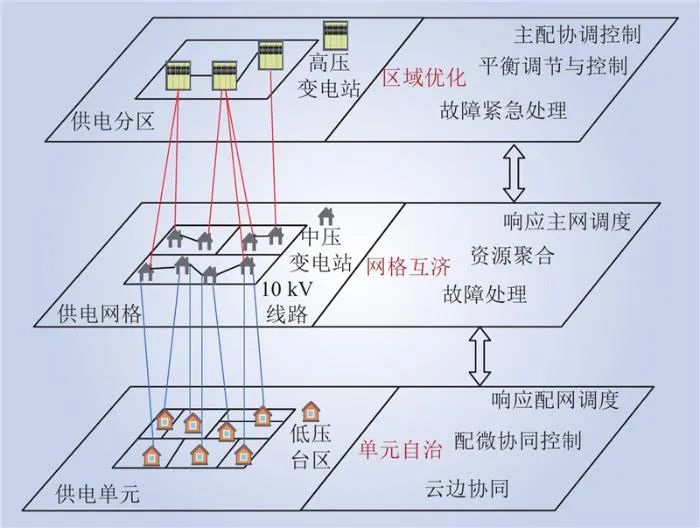

圖2 配電網格分層控制體系
Fig.2 Distribution grid hierarchical control system
1）區域優化。供電分區以有功/無功平衡、高可靠性為目標，計算安全運行裕度，調整網格運行方式，調動網格層可調可控資源，緊急情況下指揮多網格內有序用電，實現區域內源荷儲之間的最優匹配，保證可靠用電，實現供電分區全局平衡。
2）網格互濟。網格層以分布式資源就近消納為目標，計算網格內中壓線路潮流，響應上級區域?qū)拥木€路運行方式調整，調度單元層可調可控資源，實現網格內分布式資源、儲能、負荷之間的最優匹配，實現網格自平衡以及有功協調控制、分布式資源就近消納、無功電壓協同優化和故障處理等功能。
3）單元自治。單元層以自平衡、自治管理為目標，依托智能終端，實現配電臺區的數據采集、狀況監測和設備監管。支撐臺區內分布式資源快速接入、有序運行及配微協同，實現臺區源荷儲平衡控制和自治運行。
1.2 基于數據驅動的供電網格劃分
進行新型配電網規劃時，供電網格的劃分至關重要。供電網格可基于供電分區下發的分布式資源發電預測以及供電單元上傳的發電/負荷預測結果，結合氣象信息，實現分布式資源、儲能、負荷之間的最優匹配。
供電網格還可通過線路及臺區間的轉供、串供、站內聯絡等負荷轉供手段，響應區域?qū)泳€路運行方式調整，實現不同電源點、不同線路之間的靈活調整和功率互濟，增強配電網故障后的自愈恢復能力。
本文通過數據驅動方法分析歷史用電數據、人口分布、經濟發展水平、地理信息等多維度數據，精準地識別用電需求特征和負荷分布規律，從而指導供電網格的合理劃分，確保網格內的資源得到優化配置。
2 新型配電網三層規劃模型
本文基于數據驅動建立決策-規劃-運行三層優化模型。決策層以分布式資源滲透率差值最低為目標，以現有分布式資源分布和負荷分布為決策變量，劃分供電網格。規劃層以供電網格為單位，以規劃投資成本、供電可靠性為目標，以分布式資源和網架線路的修建為決策變量，制定規劃方案。運行層在規劃層的決策下，以經濟運行成本和環境污染成本最小為目標，以分布式資源出力情況、污染物排放量、儲能容量作為決策變量，配置最優運行方案。模型框架如圖3所示。

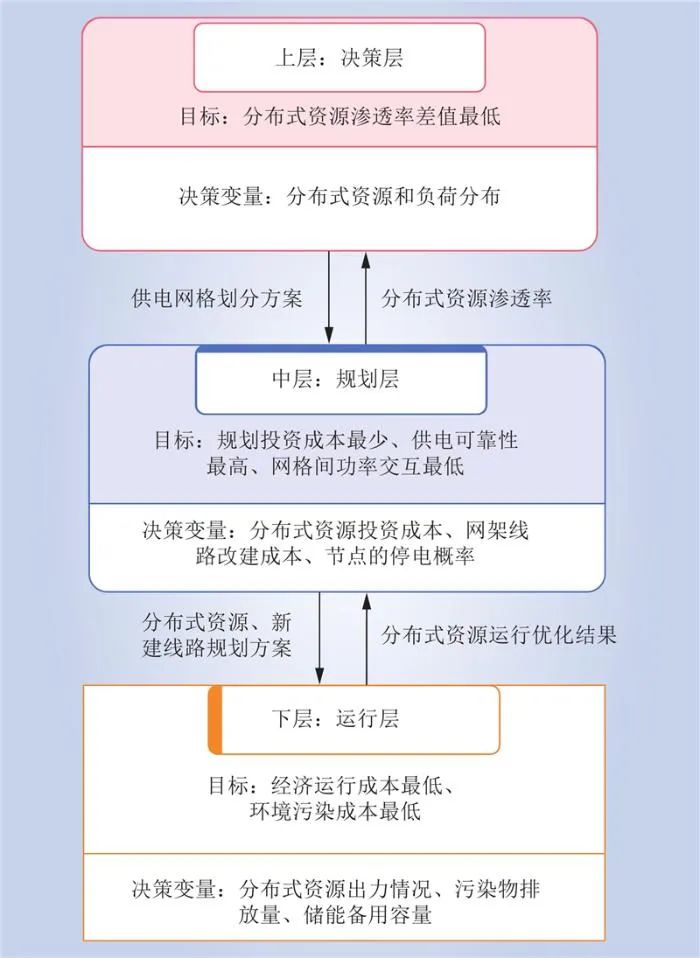

圖3 新型配電網三層規劃模型
Fig.3 Three-layer planning model of new distribution network
2.1 決策層模型
1）分布式資源滲透率差值f1為
式中：N為網格數量；PG為供電分區中的電源出力；PD為供電分區中的負荷有功功率；PG,m為第m個網格的電源出力；PD,m為第m個網格的負荷有功功率。
2）網絡i的負荷中心和電源中心距離f2,i為
式中：xdm,i、ydm,i分別為第m個網格中第i個負荷中心的橫縱坐標；xgm,i、ygm,i分別為第m個網格中第i個電源中心的橫縱坐標。
約束條件包括線路負載率約束、供電半徑約束。
2.2 規劃層模型
1）規劃投資成本為
式中：Ceco為網格規劃策略投資總費用；ε為維護運行費用系數和投資折舊的回收系數之和；Cij,m為第m個站間網格中主干線路ij的投資成本；Cfij,n為第n個非站間網格中環網線路ih的投資成本； Cfs,n為第n個非站間網格中輻射狀線路的投資成本；為第m個站間網格的主干線路ij電能年損耗費用；為第n個非站間供電網格的主干線路年損耗費用；Cin為分布式資源投資建設成本；Cl為網格間數字化聯絡投資；Nij為站間供電網格ij數量；Nfij為非站間供電網格數量。
將數字化聯絡規劃考慮到穩態網格劃分中，合理的數字化聯絡設施有利于提高配電網的網格控制效果。數字化聯絡設施由數據傳輸線以及網格控制單元組成。對數字化聯絡設施做如下假設：聯絡線路沿電力線路架設，同時各個節點均存在數字化聯絡子站，且聯絡子站離變電站的距離不遠。設置數字化聯絡投資Cl為
式中：dm為網格m的支路線長；pl為數據傳輸線單價；pc為網格控制單元單價。
2）供電可靠性為
式中：Clos為配電網可靠性指標；Plo,m,j為第m個網格中j節點的停電概率；Nlos為停電次數；t 為停電持續時間；J為節點數量；Sm,j為第m個網格中j節點的供電狀態；Pm,j(t)為t時刻第m個網格內j節點的實際功率。
3）網格m、n間功率交互Em,n為
式中：Pij、Qij分別為網格間支路ij的有功以及無功潮流；ncl為網格數；k為網格間支路數；Pp、Pq分別為有功/無功交互系數；Ps為支路系數。
約束條件包括配電網潮流約束、節點電壓約束。
2.3 運行層模型
網格經濟運行成本為
式中：Cf為供電網格一天內的經濟運行成本；Cop為一天內分布式資源運行維護總成本；Cpro為分布式資源總收益；COM為各網格的運行總管理成本； Cbuy、Csell分別為供電網格與電網之間的總購電支出與售電收益；Cwt、Cpv、Cmt、Cfc、Cess分別為風力發電機、光伏電池、微型燃?xì)廨啓C(jī)、燃料電池以及儲能的總運行成本。
約束條件包括網格功率平衡約束、各分布式電源功率約束、儲能容量約束等。
3 模型求解
K-means算法是一種基于目標函數的聚類算法，該算法通常采用歐氏距離作為供電網格劃分依據。區域劃分綜合指標體系主要由縣域配電網的劃分目標和原則決定。本文以降低電壓波動的峰值和減少凈負荷的波動幅度為目標，在這一基礎上，同時考慮到區域的功能性需求，構建了一個綜合性的指標體系。這個體系旨在全面評估和優化配電網的區域劃分，從而最大化配電網的區域自治能力。
改進的K-means算法是一種基于聚類數k的硬聚類算法，其具體步驟如下。
1）以網格劃分的前置條件，確定分區聚類數k。
2）確定歸類的條件，將負荷點、分布式資源的時空距離作為歸類條件。
3）根據區域劃分綜合指標計算權重。權重越小，表示數據點之間的相似性越大。
4）使用最小權匹配算法，找到圖中的最小權重集合，將數據點分成不同的組。
5）通過K-means算法分別選出聚類中心和負荷中心。
6）最小權匹配的邊會連接兩個屬于不同聚類的頂點，把相近的聚類中心和負荷中心進行優化匹配，確定網格劃分結果。
粒子群優化算法是通過更新粒子群的速度和位置，不斷迭代尋找粒子群的最優適應度達到尋優目的。但在迭代求解過程中，由于種群多樣性不足，易陷入局部解；為了解決這個問題，本文在迭代過程中引入高斯變異方法，增加種群的多樣性，避免陷入局部最優。
神經網絡算通常需要多次迭代才能收斂到最優或近似最優解。迭代次數越多，算法的運行時間也越長。為了提高計算效率，本文采用數據并行的神經網絡算法，將大規模數據集分割成多個小批次，然后在多個計算單元上同時進行訓練。

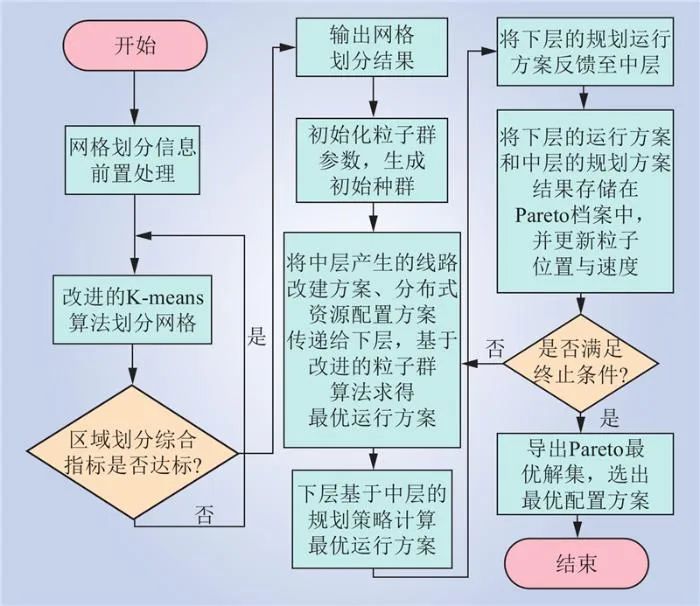

本文所述3層規劃模型求解流程如圖4所示。決策層采用改進的K-means算法劃分供電網格。規劃層和運行層采用改進的粒子群算法和優化的數據驅動方法確定最優規劃方案。
圖4 新型配電網3層規劃模型求解流程
Fig.4 Solution flow of three-layer planning model for new distribution network
4 算例分析
為驗證所提策略的有效性，在Matlab上以IEEE 33節點為例進行仿真實驗。系統基準電壓取12.66 kV，節點電壓允許區間為 [0.95, 1.05] p.u.，系統內已配置柴油機組，擬配置分布式電源類型包括風機、光伏、微型燃?xì)廨啓C(jī)、燃料電池以及儲能裝置。單臺分布式電源的額定容量為50 kW，單位容量投資成本分別為5000、6500、1500、4500、2000元/kW；單位維護成本為0.06、0.04、0.04、0.001、0.05元/(kW·h)，線路單位長度投資成本為20萬元/km，規劃投資年限為10年，折現率為0.1。每個節點接入風機和光伏設備數量最多為10臺。儲能設備荷電量為[0.1, 0.9]，充放電效率為0.9。低谷時段00:00—08:00、11:30—13:30購電電價為0.25元/(kW·h)；平段08:00—11:30、13:30—16:30、22:30—24:00購電電價為0.42元/(kW·h)；峰段16:30—20:30購電電價為0.65元/(kW·h)；尖峰時段20:30—22:30購電電價為0.82元/(kW·h)。
4.1 仿真結果
基于本文提出的規劃模型，改進的K-means算法求解出的網格劃分結果如圖5所示。采用貴州某地典型日實際的風光荷數據如圖6所示。

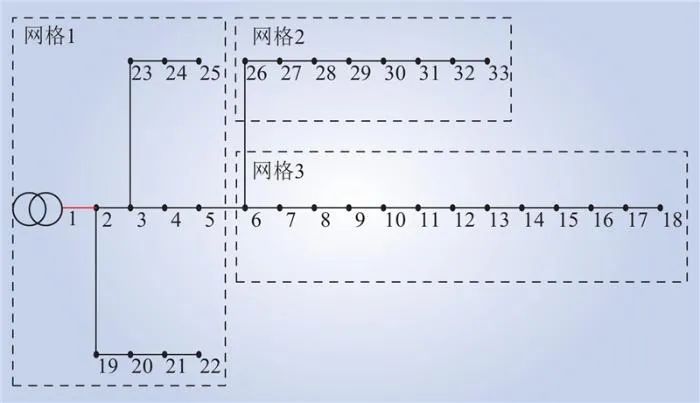

圖5 配電網網格劃分結果
Fig.5 Distribution grid division results

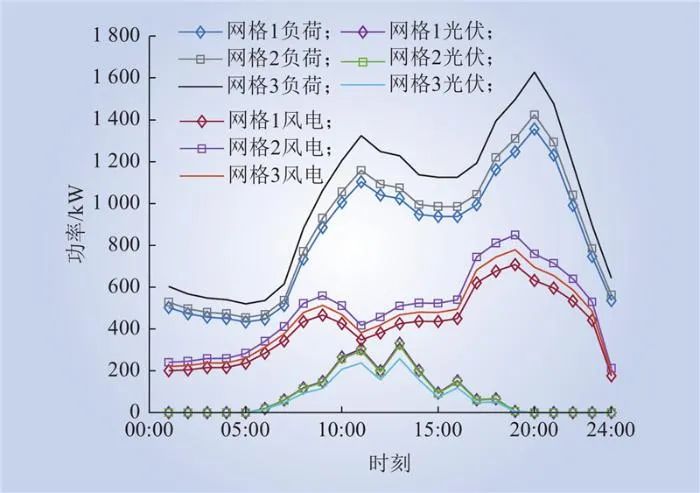

圖6 典型日負荷和風光出力場景
Fig.6 Typical daily load and wind/PV output scene
初始參數設置：初始種群規模為80，迭代次數為100次。設定分布式能源發電占總發電量的50%以上。針對分布式資源的不確定特性，在配置規劃中傾向于將其布置于負載密集區域，旨在實現資源的就近消納?？紤]到光伏的不確定性，儲能設備應配置于分布式光伏較為集中的區域，通過充放電達到削峰填谷的目的，提升配電網的穩定性。其規劃方案如表1所示。

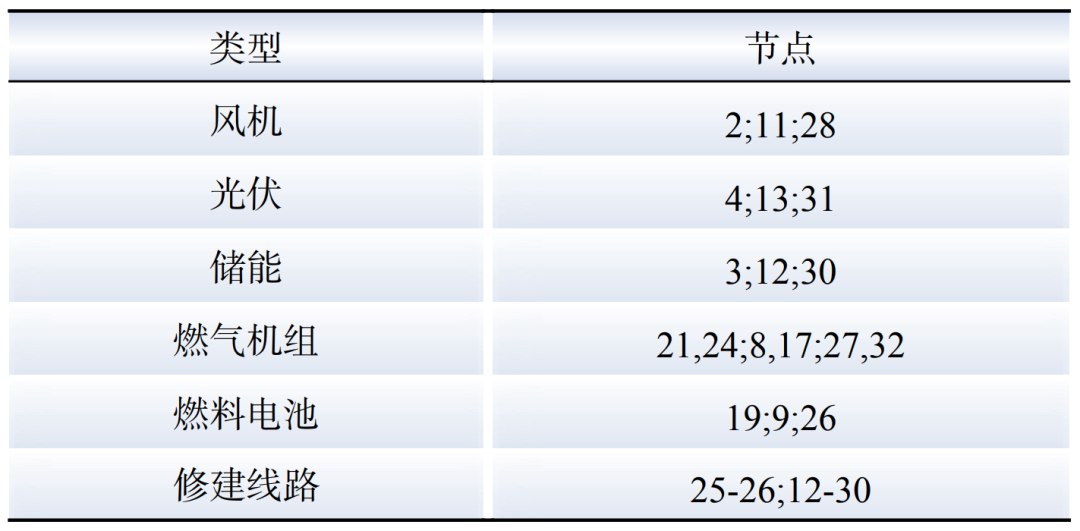

表1 配電網規劃方案
Table 1 Distribution network planning scheme
根據規劃方案求解出的典型日最優運行方案如圖7~9所示。綜合圖7~9可得，各區域在風光大發時，儲能設備進行充電，并在用電高峰期間，將電能出售給電網，在低谷期進行購電和儲能設備充電，實現對分布式資源的就近消納，同時利用峰谷期的電價差實現運行成本的最小化。

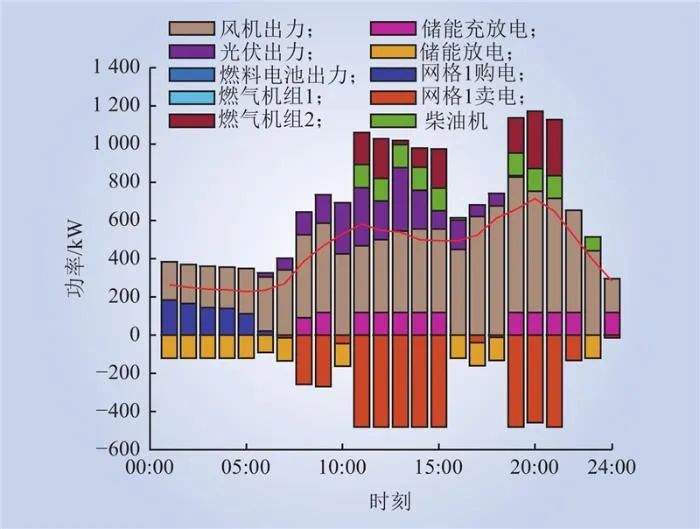

圖7 供電網格1典型日運行情況
Fig.7 Power grid 1 typical daily operation

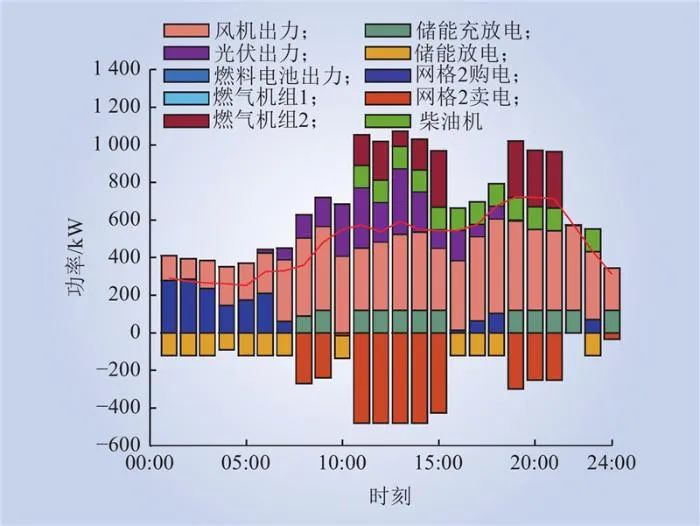

圖8 供電網格2典型日運行情況
Fig.8 Power grid 2 typical daily operation

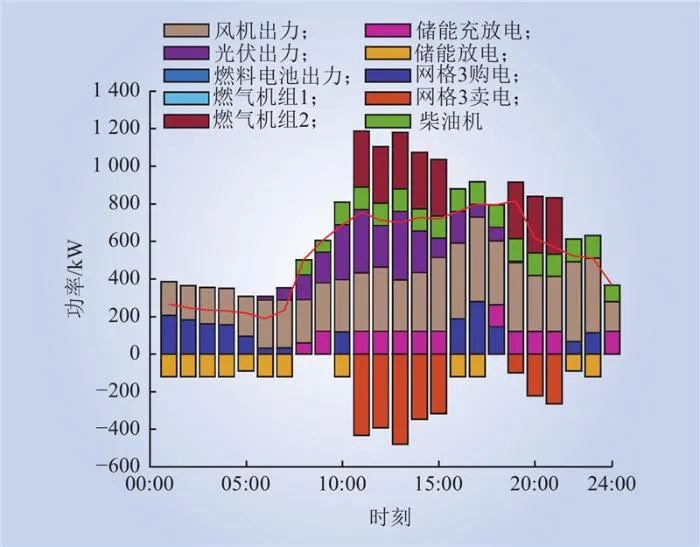

圖9 供電網格3典型日運行情況
Fig.9 Power grid 3 typical daily operation
4.2 仿真結果敏感性分析
為了校驗本文所提規劃模型的優勢，設置以下3種方案進行分析對比：方案1為根據《指導原則》確定的規劃方案；方案2為采用集中式的資源布局，沒有考慮分布式資源的地理位置和分布特性；方案3為本文所提的3層規劃模型。比較結果如圖10所示，相比方案1、方案2，方案3的成本和電壓偏差都有所降低，說明該規劃經濟性和可靠性都得到了優化。這是因?yàn)閭鹘y(tǒng)方法未充分考慮各區域分布式資源的稟賦，導致棄風棄光現象嚴重；而方案3改善了分布式資源在時間與空間維度上的不平衡，并充分利用電價差實現最優調度，提升了規劃方案的經濟性和可靠性。

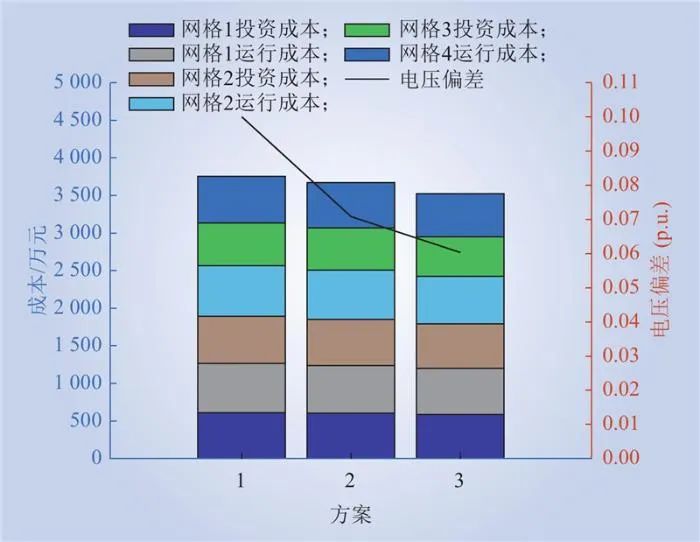

圖10 不同方案規劃結果對比
Fig.10 Comparison of planning results of different schemes
5 結論
為響應新形勢下配電網的轉型，本文以新型配電網為例，構建了3層規劃模型，主要結論如下。
1）在決策層，基于數據驅動深度融合地區的負荷分布、分布式資源、常規火力發電機組的出力情況和電網運行數據，依據源荷平衡對供電分區進行網格劃分，降低規劃維度。
2）在規劃層，為提升經濟效益，保障電力安全可靠，強化源網荷儲協同發展，滿足分布式新能源發展需要，須結合地理空間數據、用戶需求、經濟指標等大數據，科學地規劃電網布局，優化電網結構，確保新建設施滿足未來負荷增長和可再生能源接入的需求。
3）在運行層，靈活調用分布式發電、儲能和需求側響應等各項資源，促使供電網格內資源良好互動，網格間資源互濟，進而提高分布式資源消納率，降低網損。
本文所提方法綜合考慮了規劃區域的分布式資源滲透率、電網的經濟性和安全性，降低了規劃的維度和難度，提升了規劃的精度，為后續加快配電網建設改造和智慧升級、強化源網荷儲協同發展提供助力。
