中國儲能網訊：隨著新能源占比快速提升，電力系統逐漸呈現“雙高”特征，低慣量、低阻尼、弱電壓支撐等問題凸顯。當傳統火電逐漸退出，誰來維持電網的電壓和頻率穩定？構網儲能（Grid-Forming Storage）因其能提供電壓、頻率支撐能力，正成為破局的關鍵！
01什么是構網儲能
構網與跟網是并網運行時系統的兩類基本控制策略。構網主要指具備“主動構建電網” 能力的電力電子裝置（如構網型逆變器、儲能變流器等），能夠像傳統同步發電機一樣，自主建立并維持電網的電壓和頻率，為電網提供基礎支撐。

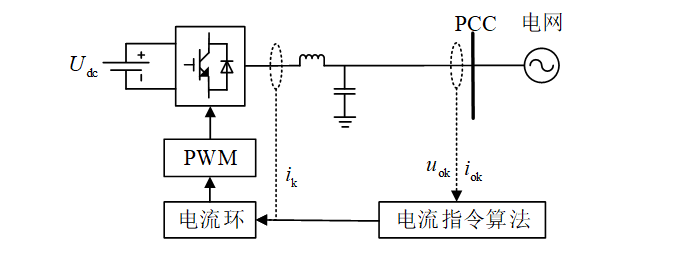

1跟網控制
跟網型儲能系統本質上是電流源。身為“電網的跟隨者”，它自身無法提供電壓與頻率的支撐，必須依賴電網的電壓和頻率來運行。因此，跟網型儲能系統只能在（強）電網存在的情況下工作，通常用于補充電網的瞬時功率需求。

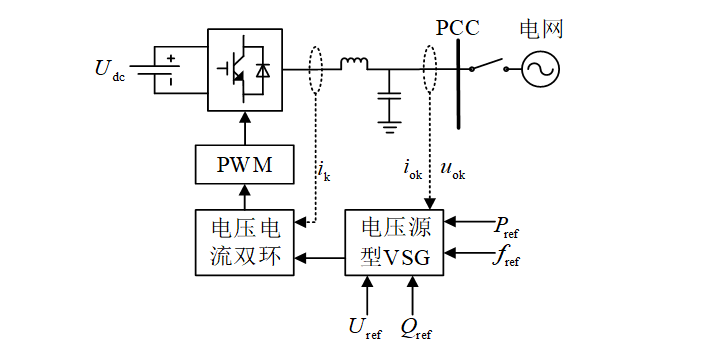

2構網控制
構網型儲能系統本質上是電壓源。身為“電網的構建者”，它能夠通過內部設定電壓參數，實現穩定的電壓與頻率輸出。由于構網型儲能系統對電網的支撐能力較強，所以不僅可以并網運行，在離網的條件下也能為電網提供支撐。除此以外，以VSG為例，構網型儲能系統還能為系統提供虛擬慣性和阻尼。
3兩種控制的區別
在電網支撐能力方面，傳統跟網儲能依賴電網指令行動，斷電時只能被動退出。構網儲能則能自主建立電壓和頻率，在電網崩潰時快速“重建秩序”。
動態響應特性是兩者的另一重要區別。構網儲能的響應速度比傳統并網技術快5-10倍，能夠在毫秒級別內響應電網變化。這種快速響應能力大大提高了電力系統應對突發事故的可靠性。

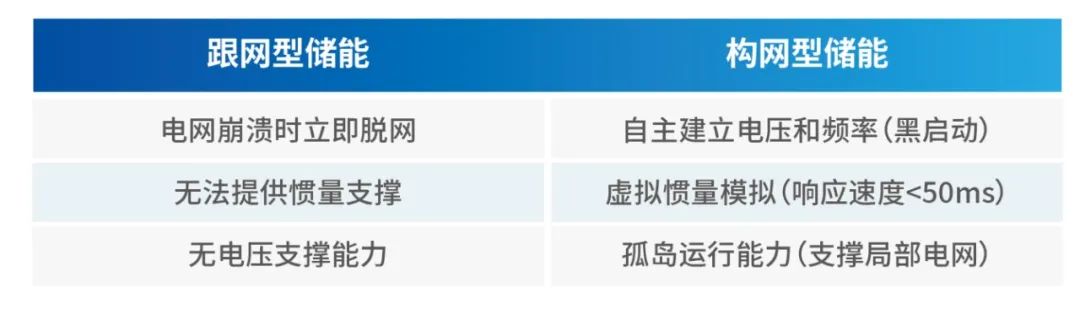

表1 跟網與構網的技術對比
02為什么要做構網儲能
1構網儲能的適用性
構網儲能在提高電網穩定性方面具有突出表現。構網儲能可以主動提供慣量支撐、一次調頻和電壓調節等服務，同時構網儲能還可以通過快速功率調節抑制功率振蕩，預防連鎖故障發生。對于電網中大部分新能源場站短路比不足的場合，經初步測算，配置15%具有短時1.5倍10秒過載能力的構網儲能系統，基本可以保證新能源場站的正常運行。
在促進可再生能源消納方面，構網儲能展現出獨特價值?？稍偕茉窗l(fā)電具有波動性和不確定性，傳統電力系統往往需要通過棄風棄光來維持安全運行。通過配置一定比例的具有更強過載能力（3倍10s過載能力）的構網儲能系統，可起到類似調相機的作用，在滿足新能源接入條件的同時，還可以將過電壓水平控制在規定范圍內，從而保證接入新能源的電網的穩定運行，使得可再生能源滲透率提高15-20%。
構網儲能在提供多重電網服務方面具有成本效益優勢。傳統上，不同電網服務需要提供不同的專門設備，而構網儲能可以“一機多用”，同時提供調頻、備用、黑啟動等多種服務。隨著技術進步和規模效應的形成，構網儲能的成本優勢將進一步顯現。
2奇點能源的構網實踐
傳統跟網儲能在電網故障時易脫網，奇點能源的構網儲能通過虛擬慣量技術，可在電網頻率波動時30ms內啟動慣量響應，避免電站被強制切除。
在新能源高滲透率電網中，奇點能源的構網儲能可在電網電壓異常時，仍能維持穩定運行并支撐電網（如在120%UN下持續運行一分鐘），從而提升電網電壓的穩定性。
在電網故障或極端工況下，奇點能源的構網儲能能夠短時輸出超過額定值的電流（如在130%IN下持續運行15s），從而提供故障穿越、電壓支撐或頻率調節等關鍵服務。

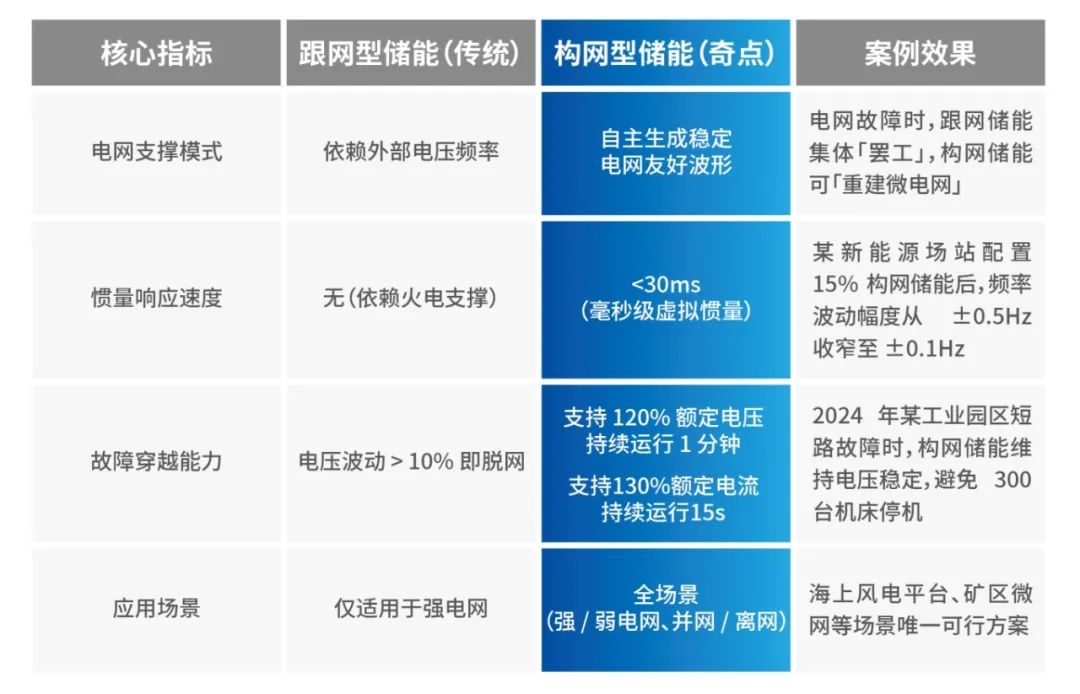

表2 傳統跟網與奇點組串式構網
03構網儲能的市場前景
1政策支持
我國政府對構網儲能技術發展給予了高度重視。國家發展改革委、國家能源局等多部門多次發文支持構網型儲能技術研發和工程示范，《“十四五”新型儲能發展實施方案》明確提出要加快發展構網型儲能技術，《關于加快推動新型儲能發展的指導意見》將構網技術列為重點攻關方向。各地方政府同樣鼓勵建設構網型儲能，已有十多個省份出臺了相關政策。
在財政支持方面，國家設立了專項研發資金支持構網儲能關鍵技術攻關。多個國家級科研項目（例如："智能電網技術與裝備"重點專項）都將構網儲能列為重點支持方向。在應用端，部分省份對采用構網技術的儲能項目給予額外的容量補貼或電價優惠。
2市場現狀
2024年國內、國際構網儲能立項數量激增，構網儲能電站建設如火如荼，我國在這一領域已實現從跟跑到領跑！

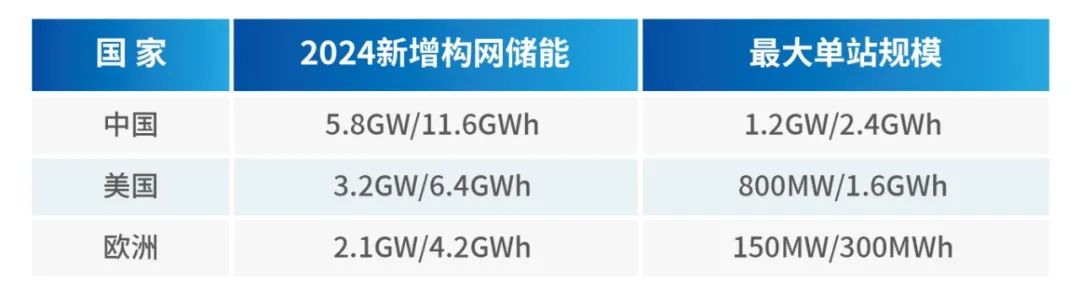

表3 2024年主要國家新增構網儲能容量
構網型儲能的應用場景多元化趨勢明顯。在發電側，構網儲能主要配套新能源電站，提高并網友好性；在電網側，用于提供調頻、調壓等輔助服務；在用戶側，應用于微電網和重要電力用戶的不間斷供電。其中，工業園區的構網型儲能微電網也展現出良好的商業前景。

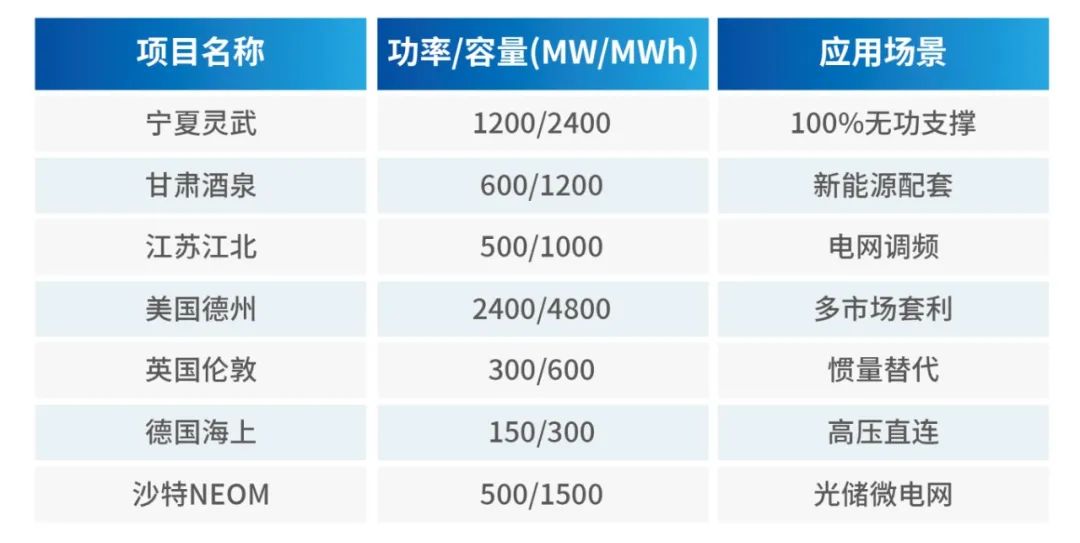

表4 2024年典型構網儲能項目對比
3市場前景
構網儲能市場正迎來快速增長期。由于新能源滲透率超35%的地區出現剛性需求，2024年全球構網儲能新增裝機首次突破8GW（占新型儲能新增裝機總量的15%）。據彭博新能源財經2024年度報告預測，到2030年，全球構網型儲能市場規模將增長為72.5GW（滲透率升至55%）。中國作為全球最大的儲能市場，構網儲能裝機預計增長至30GW，在新型儲能中的占比提升至40%。

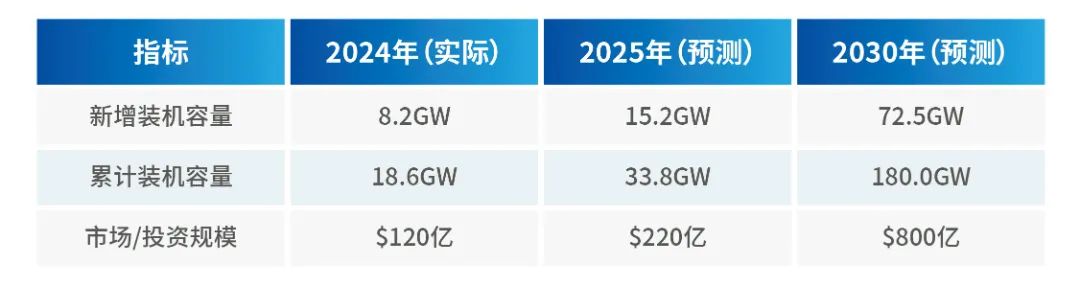

表5 構網市場規模預測
構網儲能正從技術示范轉向規?；瘧?yīng)用，產業鏈正在快速完善。上游的構網型逆變器廠商已推出成熟產品；中游的系統集成商紛紛布局構網儲能解決方案；下游的應用市場從電力系統擴展至通信、交通等多個領域。隨著標準體系逐步完善，構網儲能的市場化進程將進一步加快。預計到2030年，它將覆蓋全球75%以上的新型電力系統，成為其核心組成部分。
縱觀全球，各國政府都在積極發展構網儲能，中國/歐盟/美國擬將構網能力納入并網強制標準，各種規范和機制爭相出臺。如：中國《新能源強制配儲技術規范》（2025年生效），歐盟《EU Grid Code Revision (NC RfG)》（2026年生效），美國《FERC 1920法案（慣量補償機制）》（2027年生效）。
4構網儲能的未來發展
當全球新能源裝機突破30億千瓦，傳統電力系統正經歷一場"基因級"變革。構網型儲能作為這場變革的核心載體，正在從技術、應用、商業三個維度重構能源體系。
在技術層面上，正在逐步實現從器件革命到系統智能的演進。首先，碳化硅的革命將帶來產業升級，采用碳化硅變流器后，調頻響應時間縮短至8ms（寧德時代/陽光電源青海項目）。其次，AI控制系統將實現“數字孿生電網”，通過對電網失穩風險的預判，提高構網儲能資產利用率（據英國National Grid測算，將提升45%）。最后，模塊化的設計將使構網儲能成為新型電力系統的標配，實現“即插即用”。
在應用層面上，將完成從陸地到深空的全面滲透。全球首個商業化項目“海星平臺”（挪威，2027），運用構網技術，建立500MW級漂浮式能源島，提高了海上風電的穩定性。在工業微網側，寶鋼湛江項目通過配置200MW/400MWh構網儲能，完成了100%綠電煉鋼，實現了碳減排120萬噸/年，降低了10%的電費支出。NASA阿爾忒彌斯計劃，預計2028年部署10MW構網系統，實現地外能源的孤網運行。
在商業層面上，構網型儲能將重構能源價值體系。2024年全球構網金融產品規模突破80億美元，年增長率65%。大規模構網型儲能系統可與虛擬電廠相配合，以儲能容量為產品，通過售賣儲能容量，實現獲利。同時可打包出售其電網支撐能力和慣量/調頻服務，實現多市場套利。
