01
背景
正如《詩經》所言，“迨天之未陰雨，徹彼桑土，綢繆牖戶”，風險意識貫穿古今。全球變暖背景下，暴雨、臺風、冰雪等多種類型的極端天氣頻發，對新能源比例持續提升的新型電力系統構成威脅，風險評估在新型電力系統極端天氣防范中將發揮重要作用。
不同區域的氣候特征和電網發展情況各異，風險評估要面向?qū)嶋H電網的需求開展。以我國東北地區為例，因連續無風導致風電出力不足、加之煤電緊缺，2021年發生了拉閘限電事件，使得該區域電網的極端天氣運行風險備受關注。依據東北電網“十四五”發展規劃報告中電源規劃和負荷增長情況（分別見圖1和圖2）可知，2020年底最高占比電源為火電（63.1%），隨著新能源比例持續上升，截至2025年底，新能源發電成為電源主力，占比達49.61%。同時，全社會用電量和最大負荷在“十四五”期間年均增速分別為5.2%和5.7%。此外，受氣候特性影響，最大負荷出現在冬季，年負荷特性曲線呈“W”形，夏冬雙峰特性愈加明顯。可見，在未來，逐漸向新型電力系統轉變的東北電網在夏冬兩季可能面臨極端天氣引發的各類風險。
圖1 “十三五”和“十四五”期間東北電網電源裝機情況對比
圖2 近年來東北電網負荷特性
從風險角度出發，極端天氣將給氣象敏感的新型電力系統源、網、荷側帶來更多種、更復雜的風險不確定性以及更加多元的風險后果，同時，實際系統風險的難以評估是目前大量研究成果無法真正應用的核心問題。因此，極端天氣下，深入探索氣象-電力耦合關系、基于極端氣象條件識別風險、全面量化風險多重來源與多元后果、基于規劃平臺準確評估實際系統風險是本文的主要關注點和創新性工作。
02
極端天氣頻發，新型電力系統風險何在？
2.1 深度探索極端天氣下氣象-電力耦合關系
1）提煉東北地區極端天氣類型。
從歷史數據中篩選出具有發生頻率高、持續時間長、易引發源荷失衡及設備故障等特征的兩類重點潛在極端天氣：夏季高溫?zé)o風和冬季暴風雪。
2）探尋極端天氣氣象-電力耦合關系，如圖3所示。

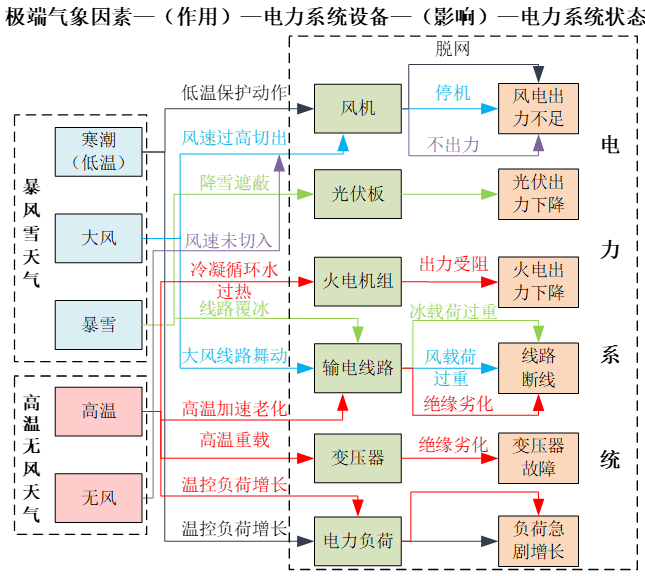

圖3 高溫?zé)o風和暴風雪天氣下氣象-電力耦合關系分析
3）分析極端天氣下新型電力系統風險產生機理。
由圖3可知，異常氣象因素為電力系統產生風險的根源，當溫度、風速、降雪量等超出設備正常運行/負荷正常增長允許的氣象因素變化范圍時，電力系統源、網、荷側將處于非正常運行狀態，各類非正常運行狀態之間相互組合使得系統產生風險。
2.2 識別并構建新型電力系統風險全場景
依據電力-氣象耦合關系，提出一種基于極端氣象條件的風險場景識別方法。具體地，以電網各類狀態的正常運行閾值為邊界，定義某一置信值下的極端氣象條件并作為識別風險場景的判據。
1）極端溫度條件
當溫度高于（低于）某一置信值下風機高溫（低溫）保護設計值、負荷異常增長高溫（低溫）臨界值、線路溫度設計值等數值的最小值（最大值）時，視為極端高溫（低溫）。
2）極端風速條件
當風速高于（低于）某一置信值下風機切出（切入）風速設計值、線路風速設計值等數值的最小值（最大值）時，視為極端大風（無風）。
3）極端降雪條件
當降雪量高于（低于）某一置信值下覆雪量設計值時，視為極端大雪（干旱）。若各氣象要素滿足對應極端氣象條件，按季節特征組合后構成夏季高溫?zé)o風和冬季暴風雪極端天氣場景，在這兩類極端天氣中氣象要素對電網產生復雜影響的場景，被識別為風險場景。
2.3 新型電力系統全場景風險評估框架
針對所建立的新型電力系統全風險場景，深度融入風險中概率和后果綜合評估思想，構建本文研究框架，如圖4所示。
圖4 風險場景構成及規劃方案風險評估研究框架
03
如何全面量化新型電力系統的各類風險？
3.1 構建新型電力系統風險場景多重不確定性模型
本文構建了新型電力系統風險場景中極端天氣、源荷功率和設備故障等要素的多重不確定性模型。
1）極端天氣發生概率模型
極端天氣的發生概率image.png，即各類氣象因素同時發生的概率，由對應氣象因素發生概率image.png的乘積表示。其中，image.png可根據氣象因素的概率密度函數，并對其極端氣象條件對應的取值區間積分求得，具體模型詳見原文。
2）源荷功率概率模型
采用近似日搜索法刻畫源荷功率概率。首先，根據歷史數據建立近似時段的初始源荷功率集和由氣象因素構成的特征向量集。然后，采用以特征向量集為篩選依據，采用近似距離法篩選歷史數據。最后，計算系統源荷狀態概率，image.png（e=1,2）具體模型詳見原文。
3）設備故障概率模型
考慮長期服役年限、短期外部環境和運行狀態對設備的共同作用，且3類因素間相互獨立，采用串聯模型描述3類設備的綜合時變故障概率image.png；采用蒙特卡洛法抽樣設備狀態，并計算電網故障狀態發生概率，image.png（e=3,4,5），具體模型詳見原文。
4）風險場景概率模型
風險場景發生概率 是對風險場景中所有不確定性因素的概率綜合，即
3.2 構建新型電力系統風險場景后果指標體系
充分考慮未來電網特性與極端天氣影響，分析并提煉出系統運行時的潛存風險，以此為依據建立一套針對規劃方案的風險后果指標體系。
1）系統運行充裕性指標
規劃電網新能源占比逐步提高，負荷在夏冬兩季處于用能高峰，當高溫?zé)o風/暴風雪發生時，可能產生新能源出力不足、負荷急劇增長、設備故障率高等問題，系統面臨充裕性不足風險。為此，采用電力不足和電量不足兩個后果指標對規劃方案進行充裕性評價，詳見原文。
2）系統運行靈活性指標
規劃電網由于常規機組逐漸被新能源機組代替導致調節能力下降，當高溫?zé)o風/暴風雪導致功率缺額、系統靈活性需求增加時，可控電源滿發可能依舊不能保證負荷需求，系統面臨靈活性不足風險。為此，將靈活性指標納入評估體系，并采用旋轉備用不足后果指標對規劃方案進行靈活性評價，詳見原文。
3）系統運行安全穩定性指標
規劃電網“雙高”特征顯著，這不僅會造成暴風雪天氣下設備故障的組合數及規模的劇增，同時導致系統抗擾能力的下降，可能發生系統故障后頻率、電壓波動進一步引發脫網、連鎖故障等更嚴重的惡劣事件，系統面臨安全穩定性不足風險。為此，采用電壓越限、潮流越限、變壓器越限及頻率越限等指標對規劃方案進行安全穩定性評價，詳見原文。
04
如何準確評估新型電力系統的實際風險？
相較于針對IEEE/RTS標準系統的MATLAB仿真方法，規劃平臺具有：1）設備模型完備準確；2）系統數據全面真實；3）仿真時空全覆蓋；4）可修改操作等優勢。因此，本文采用該平臺風險后果進行模擬，提出一種基于規劃平臺的新型電力系統風險評估實用化方法，整體評估流程如5所示。
圖5 基于規劃平臺的電網風險評估流程
05
從理論方法到實際應用：2025東北規劃電網案例分析
調研我國東北地區2003—2023年歷史天氣數據和電網企業事故記錄，基于歷史信息生成風險場景中暴風雪和高溫?zé)o風兩類極端天氣數據?；诖耍捎帽疚乃岱椒▽?duì)2025年?yáng)|北規劃電網開展風險評估。
5.1 東北電網風險評估結果展示
置信值為10%時對應極端氣象條件下三省一區充裕性及靈活性指標的風險變化情況，僅展示電力不足風險，如圖6所示，其余指標評估結果詳見原文。
圖6 各類系統運行方式下各省電力不足風險
5.2 東北電網未來風險水平分析
1）不同地區風險特征
蒙東電網受極端天氣影響小，幾乎無風險，遼寧電網最為脆弱，整體風險高，受火電開機容量占比較高影響，暴風雪天氣發生時其在冬大方式下各類風險尤為突出；吉林地區由于風電開機容量較高，在冬小方式下受暴風雪天氣影響時電壓越限風險較為突出。此外，東北所有地區均面臨較為嚴重的靈活性不足風險。
2）不同天氣風險特征
高溫?zé)o風和暴風雪兩類天氣下風險大小相當，同一天氣下夏大風險>夏小風險，冬大風險>冬小風險；高溫?zé)o風下系統風險主要取決于源荷變化，而暴風雪天氣下風險受源荷變化和設備故障率綜合影響，其安全穩定風險更為突出。
5.3 東北電網未來風險防范建議
為合理指導資金有效投入，并為實際電網風險規避策略合理制定提供參考，從規劃和運行角度提出以下建議：1）針對最為脆弱的火電占比較高的遼寧電網，增加儲能、抽蓄等靈活性資源儲備，保證冬小方式下負荷需求；2）提前篩選東北電網中脆弱設備，并在規劃階段采取設備加固、重冰區規劃線路采用防覆冰導線、預置變壓器散熱器、重載線路及變電站擴容等措施；3）針對風電占比較高的吉林電網，采用風速切入切出優化控制技術，減小其在暴風雪和高溫?zé)o風天氣中風機切出次數，增大發電量，提高電源充裕性；4）在極端天氣侵襲過程中，采取狀態監測、停運降溫（對于線路，可電纜井投放冰磚、送冷風等措施；對于變壓器，可采用通風、放置冰塊、裝設噴淋裝置等措施）/停運除冰（給線路預置融冰裝置）等災中預防與故障定位、派遣搶修小隊等緊急控制相協調的災中風險規避手段，從而有效應對極端天氣。
06
結 語
未來，極端天氣發生頻率和強度加大，將成為影響新型電力系統安全穩定運行的重大擾動因素。本文工作主要圍繞極端天氣對未來新型電力系統影響，完成了區域極端天氣篩選、氣象與電網耦合關系分析、極端天氣下電網風險全場景識別、風險場景多重不確定性建模、風險場景后果評價和基于規劃平臺的評估方法等模型與理論研究，可為未來新型電力系統的安全穩定運行風險分析提供系統的理論方法支撐，并為提高電力系統對極端天氣的應災能力提供有益參考。
