1 研究背景
圍繞碳達峰碳中和及能源電力系統“源-網-荷-儲”全環節低碳化的要求和挑戰，形成支撐高比例清潔發電和電能利用的基礎理論和關鍵技術體系是急迫的，其中儲能技術是解決風光可再生能源“間歇性”和實現“雙碳目標”的關鍵環節。鋰離子電池因其高能量密度、長循環壽命與低放電率，被廣泛應用于生產生活環節之中。但鋰離子電池儲能單元是密閉空間存儲巨大的能量，具有危險的本質，在外界誘因的影響下，存儲的能量會發生熱失控從而導致災害事故發生。針對電池本體安全面臨技術難題，團隊開展了電池安全本質特性數據分析、儲能電站電池本體狀態評估、儲能電站不一致性評估、儲能電站智慧運維和安全調控等研究工作，提出數據工程-狀態評估-智慧運維-安全調控的研究思路，提升電化學儲能電站安全與可靠的運行。
2 論文解決問題及意義
1）鋰離子電池剩余容量估計：傳統方法因電池老化的非線性和時變性存在局限。本文提出的狀態相依RBF-ARX模型，通過將RBF神經網絡的復雜性轉移到ARX結構，減少計算量，提升實時性，同時保證估計準確性。
2）電池老化特征提取與篩選：傳統方法依賴電流、電壓、溫度等二次處理，過程復雜且易受噪聲干擾。本文采用小波包能量分析，從充電曲線中提取能量特征，并結合傳遞熵篩選，簡化過程并提高特征有效性，如圖1所示。

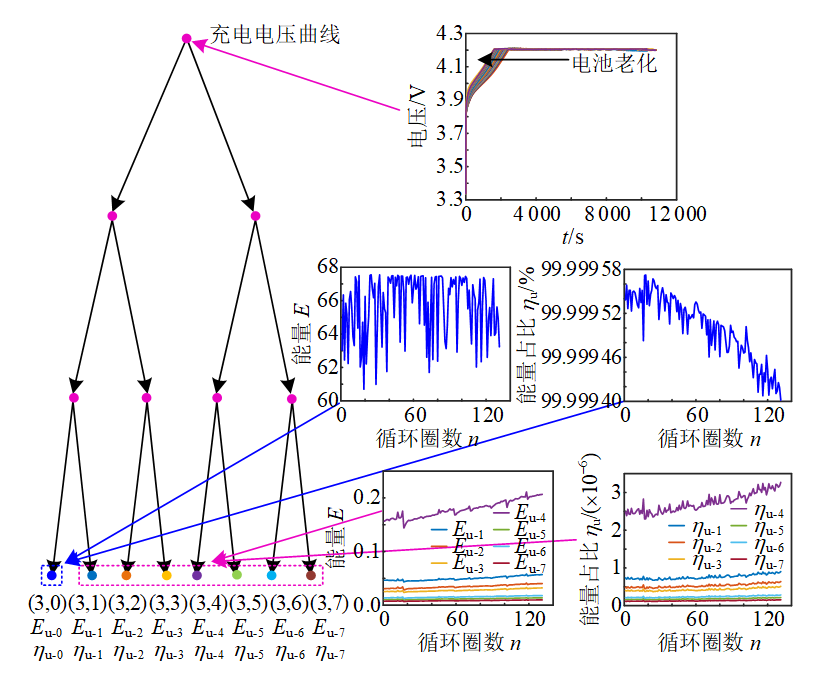

圖1 電壓曲線不同節點下能量及各能量占比分布情況
3）數據缺失下的容量估計：針對歷史數據缺失問題，本文提出基于經驗擬合和機器學習的解決方案，通過補全數據片段實現有效估計，如圖2、圖3所示。

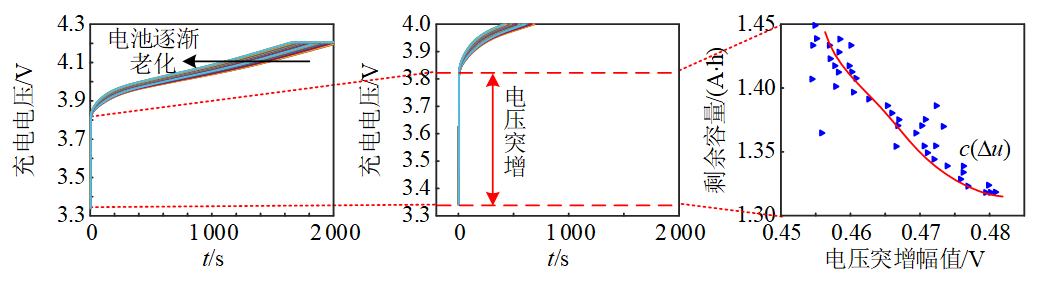

圖2 基于重要信息數據片段的經驗?zāi)Ｐ蜆?gòu)建

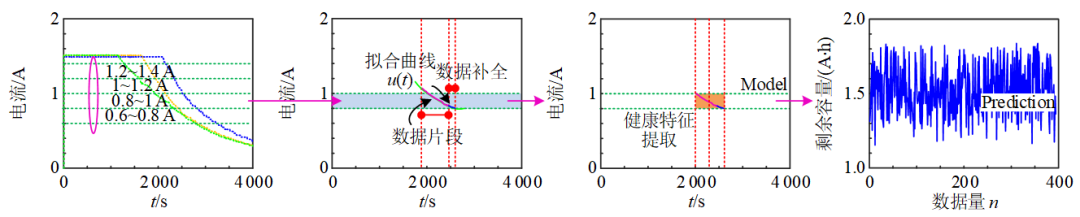

圖3 基于數據片段的機器學習模型構建
意義：準確的剩余容量估計有助于及時發現電池劣化，降低故障風險，提升儲能系統調控能力下安全性和可靠性，對電動汽車、儲能系統等領域尤為重要。
3 論文重點內容
鋰離子電池剩余容量估計是電池管理系統中關鍵技術之一，也是實現調控鋰離子電池安全穩定的前提。針對鋰離子電池剩余容量有效估計問題，提出帶外生輸入的自回歸模型(radial basis function-autoregressive exogenous，RBF-ARX)的鋰離子電池剩余容量估計方法，利用結構化非線性參數優化方法辨識模型參數，并將“老化信息”與“能量”相結合，基于小波包能量分析從電池充電電流/電壓曲線中直接提取能量特征作為新健康特征，采用傳遞熵對新健康特征進行篩選以構成模型輸入，實現鋰離子電池剩余容量的有效估計；最后基于NASA公開的鋰離子電池老化數據，通過不同訓練/測試樣本比例、不同模型展開綜合分析，驗證了所提模型的評估精度。并在某省多地鋰離子儲能電站進行試運行，對于本文所提模型的工程應用開展進一步驗證工作，有助于實現儲能電站安全調控目的。
4 結論
本文提出了一種基于狀態相依的RBF-ARX模型的鋰離子電池剩余容量估計方法，解決了傳統方法在處理電池容量估計時面臨的強時變性和強非線性問題。通過構建帶外生輸入的自回歸模型，結合RBF神經網絡的局部逼近能力，準確描述了電池的動態特性。同時，利用小波包能量分析和傳遞熵篩選，提取了與剩余容量相關性強的健康特征，提高了估計準確性。此外，針對數據缺失問題，提出了經驗擬合模型和機器學習模型兩種解決方案，增強了模型的可行性和實用性，為儲能系統安全調控提供準確電池狀態信息。
