中國儲能網訊：飛輪儲能，這一物理儲能技術，其核心在于電機與旋轉飛輪之間的能量轉換。在儲能過程中，電動機驅動飛輪加速，從而將電能高效轉化為旋轉動能進行存儲。而到了能量釋放階段，電動機則轉化為發電機模式，飛輪減速時，動能又被轉化為電能輸出。
1.系統組成
飛輪儲能系統涵蓋了多個關鍵組件，包括飛輪本身、電機、軸承、真空室、電動/發電機、電力電子設備以及輔助設備。其中，飛輪通常采用圓盤或圓柱形設計，且多由合金材質打造。借助當前的材料技術，復合碳纖維材料可被巧妙地纏繞在飛輪金屬轉子上，使得轉子能夠達到極高的圓周速度，進而提升飛輪的儲能能力。
在飛輪儲能系統中，電動/發電機扮演著至關重要的角色。在充電蓄能過程中，它作為驅動電機存在，推動飛輪轉子加速至高速狀態；而在放電時，它則轉換為發電機模式，將飛輪的旋轉動能高效轉化為電能。

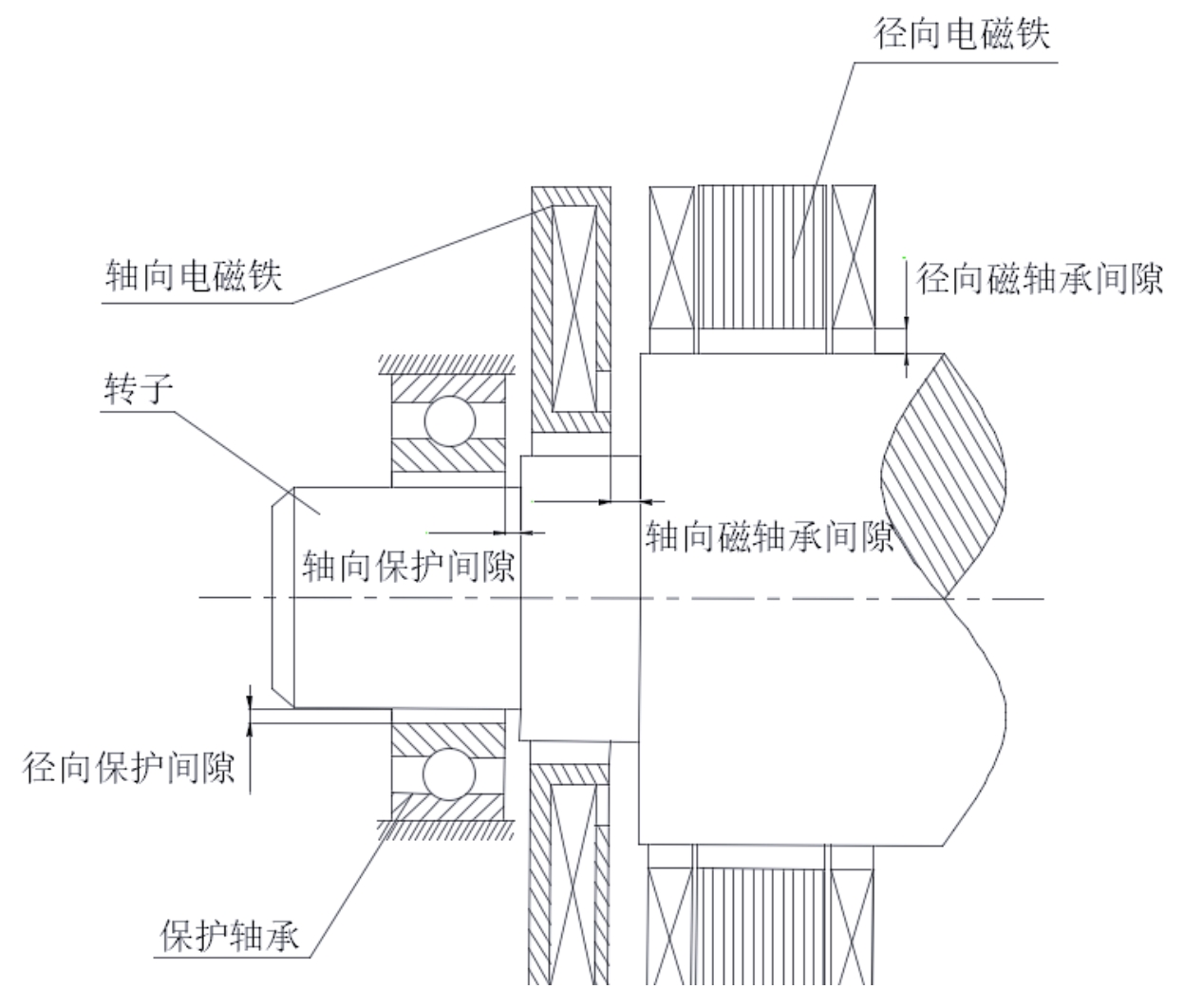

軸承作為旋轉機械不可或缺的部件，其核心作用在于支撐機械的旋轉體。在飛輪儲能技術中，常用的軸承類型包括傳統的機械式高速軸承以及電磁軸承。當飛輪的最高轉速處于較低范圍時，機械軸承便可滿足使用需求；而當轉速達到較高水平時，電磁軸承則成為更合適的選擇。需注意的是，在此情況下，機械軸承通常作為備份，旨在電磁軸承出現故障時提供轉動支撐。
電力電子設備在飛輪儲能系統中扮演著至關重要的角色。它涵蓋了信號檢測電路、信息處理、控制軟件以及信號輸出電路等多個組成部分，協同工作以實現對雙向可逆運行變流器的電流和電壓的精準控制。這一系統不僅負責電能在電機、變流器、電網電源及負載之間的順暢轉換與流動，還是飛輪儲能系統并入交流電網的關鍵環節。

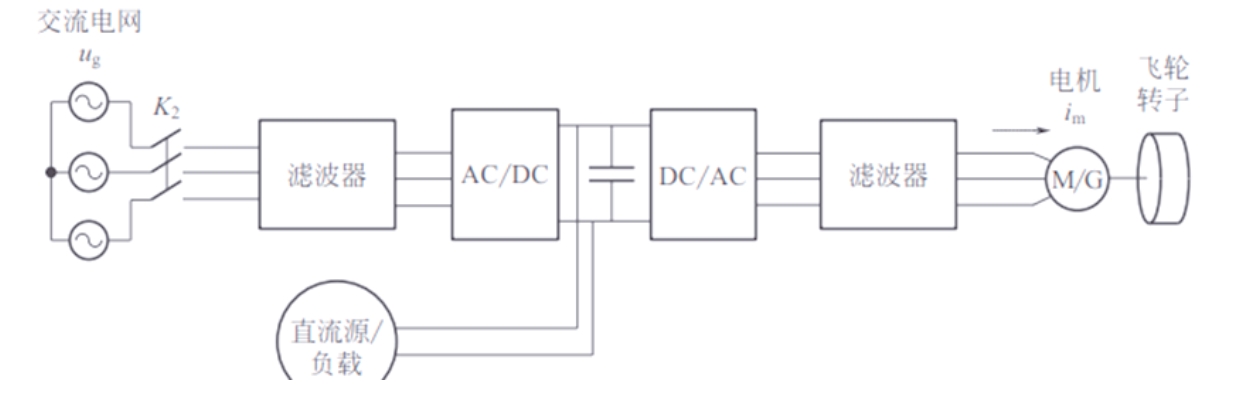

在飛輪儲能系統的電氣拓?fù)浣Y(jié)構中，我們通常會看到儲能變流器，它負責將飛輪儲能系統與交流電網相連。為了確保并網過程的順利進行，可能會需要增加機側濾波器來降低電機電流中的諧波成分，從而減少電機的發熱問題。當飛輪儲能系統直接與交流電網相連時，為了滿足并網標準，通常還會加入網側濾波器對注入電網的電流進行濾波處理。此外，由于飛輪儲能系統需要兼顧充電與放電等多種功能，因此儲能變流器和電機變流器都必須具備能量雙向流動的能力。
真空腔體是飛輪儲能系統中的關鍵組件，它是一個由結構材料制成的密封容器，通常呈現為薄壁圓筒狀。通過真空泵的作用，腔體內的空氣被逐漸排出，從而營造出一個真空的環境。在這樣的環境中，高速旋轉的飛輪與極少量的空氣分子摩擦產生的熱量非常有限，幾乎可以忽略不計。
此外，飛輪儲能系統還包括其他輔助設備，如真空泵和水冷單元。真空泵主要負責為密封腔體提供必要的真空條件，而水冷單元?jiǎng)t用于冷卻電機和變流器，確保系統的穩定運行。
飛輪儲能技術以其高頻次、高效率、長壽命和低循環成本等優勢，在電力儲能領域占據了一席之地。它特別適用于數百千瓦至數十兆瓦的電儲能需求，持續時間從數秒到數分鐘不等，且電儲能頻次超過十萬次。飛輪儲能不僅在電網調頻、新能源消納方面有著廣泛的應用，還為高品質不間斷電源、動能回收與利用以及高脈沖功率電源等領域帶來了新的解決方案。
2. 電網調頻
飛輪儲能系統在電網調頻方面展現出卓越的性能。其反應速度極快，通常能在接到調度指令信號后的1秒內，迅速切換至滿功率充電或放電狀態。這種高效的調頻能力，使得飛輪儲能系統在調節效果上，能夠與數倍于其自身功率等級的火電機組相提并論。
3. 新能源消納
隨著風電、太陽能等清潔能源的迅猛發展，其固有的間歇性和不確定性對電網頻率穩定性構成了嚴峻挑戰。然而，飛輪儲能系統作為一種新興技術，能夠與風電和光伏發電形成良好配合，在電網面臨挑戰時發揮穩定作用，從而有助于降低向零碳發電時代轉型的成本。
4. 高效不間斷電源
飛輪儲能系統在提供高品質電源方面表現出色。其交流電壓閃變恢復時間低于3秒，而備用發電機組的啟動時間通常少于10秒。此外，過渡電源的工作時間僅需20秒，這使得短時工作的大功率飛輪儲能系統成為傳統電池儲能的理想替代方案。盡管飛輪儲能的初期投資相對較高，但在其整個壽命期內，使用成本卻低于電池儲能。
5. 動能回收與利用
在混合動力車輛的傳動系統中，電池、電容和飛輪儲能方式均有所應用。高速飛輪與內燃機通過無極變速器相連，結構簡單且可靠。鑒于電動車技術受限于電池的高功率特性，采用飛輪儲能與化學電池的混合動力方案顯得尤為可行。通過引入電機和功率控制器，實現電力傳動，飛輪燃油混合動力車可實現高達35%的節油率。
6. 高脈沖功率電源
核能有望成為石油、煤和天然氣之后的新一代主要能源，而實現受控核聚變則面臨磁約束和慣性約束兩大挑戰。托卡馬克，這一大型電物理實驗裝置，專注于研究高溫等離子體的諸多特性，并致力于最終達成受控?zé)岷司圩兎磻?yīng)。其供電系統，旨在產生和維持磁場，是除了主體裝置之外最為關鍵、規模最為龐大的部分。該系統需提供數百兆瓦的平均電源容量，并因容量大而工作時間短的特點，常采用大型飛輪儲能發電機組來供電，從而減輕對公共電網的壓力。
應用案例：飛輪技術在全球范圍內均有廣泛應用，涵蓋儲能電站、不間斷電源、軌道車輛動能回收以及電網調頻等多個領域。美國Beacon Power、荷蘭TenneT電力、原加拿大Temporal Power、德國Piller，以及國內盾石磁能、華馳動能等知名企業，均已有相關產品成功投入運行。
