摘 要 全釩液流電池(VRFB)作為一種極具前途的大規模儲能技術，提高電池功率密度和運行效率是降低液流電池成本的有效途徑之一。電極是實現電能與化學能相互轉換的核心場所，電極材料的結構特性和表面性質直接影響電化學反應速率、電池內阻和電解液傳輸過程，從而影響電池性能。通過開發宏觀、微觀有序的電極結構，達到電極傳輸性能和電化學性能協同提升的目的。本文全面綜述了對電極從宏觀到微觀層面上的結構設計及在全釩液流電池中的研究進展。在宏觀尺度上，總結分析了電極壓縮比、電極流場結構、電極幾何形狀等結構參數對電池性能的影響；在微觀尺度上，通過物理和化學方法構建了多級孔分布的單層電極結構和具有梯度分布的多層電極結構，可以增大電極比表面積，促進電化學反應，同時改善電解液在電極表面的擴散。最后，對電極結構設計存在的問題及下一步研發方向進行了展望。
關鍵詞 全釩液流電池；電極；結構設計
隨著風電、光伏等新能源的快速發展，新能源發電的波動性和間歇性問題是其未來高比例應用面臨的主要挑戰，儲能作為提高電網可靠性、促進新能源消納的關鍵支撐技術備受關注。液流電池技術尤其是全釩液流電池(vanadium redox flow battery，VRFB)由于具有高安全性、高效率、長循環壽命、模塊化設計的可擴展性和靈活性等優點，被視為極具前景的大規模儲能技術之一。不過目前液流電池的成本仍然較高，提高電池功率密度和運行效率是降低液流電池成本的有效途徑之一。
電極作為液流電池的關鍵材料之一，為充放電過程中的氧化還原反應提供反應場所，并為內部活性物質的傳輸提供通道。電極材料的性能直接影響著電化學反應速率、電池內阻和電解液傳輸過程，因此對電極材料進行結構設計和表面性質改性對于提升電池的功率密度、運行效率和使用壽命，降低系統成本具有重要意義。
目前VRFB的常用電極是石墨氈(graphite felt，GF)或碳氈材料，其具有成本低、導電性好、比表面積大、化學穩定性好等優勢，但也存在固液界面不相容、活性位點少、傳質阻力大等問題。以往研究主要集中在熱處理、電化學/化學處理、功能化材料修飾等方法對電極材料的化學性質進行改性，降低電池極化，提升電池性能，但針對電極結構設計對電解液分布傳質和電池性能影響的研究則相對關注較少。本文全面綜述了從宏觀到微觀不同尺度的電極結構設計及在全釩液流電池中的應用。在宏觀尺度上，總結分析了電極壓縮比、電極流場結構、電極幾何形狀等結構參數對電池性能的影響；在微觀尺度上，闡述了通過物理和化學方法構建多級孔分布的單層電極和具有梯度分布的多層電極結構，從而實現電解液傳輸性能和電化學性能的協同提升。
1 液流電池電極的極化作用及結構設計
電極是實現電能與化學能相互轉換的核心場所，在液流電池反應過程中，電解液中的活性物質在電極-電解液界面接受或給出電子來完成電化學反應。多孔電極內空間將電解液質量傳遞與界面電化學反應相耦合，當電解液流經電極時，在壓差的驅動下會滲入多孔電極中的孔隙中，反應離子會通過對流、擴散、遷移運動到電極中的碳纖維表面發生氧化還原反應，反應后的產物再通過解吸和擴散到達電解質溶液。因此，在液流電池運行過程中，多孔碳氈電極結構內部不同深處引起的三大極化對液流電池性能具有直接影響，具體包括由固、液相電阻引起的歐姆極化，由孔隙中電解液擴散、對流等傳質過程引起的濃差極化，以及由碳氈表面發生電化學反應引起的電化學極化，如圖1所示。電解液中的離子和電子在碳氈中的傳輸決定了歐姆極化和濃差極化；電化學極化取決于電極反應在碳氈上的可逆性和活性，碳氈的導電性和厚度極大影響著歐姆極化；碳氈的三維結構和親液性又和濃差極化緊密相關。

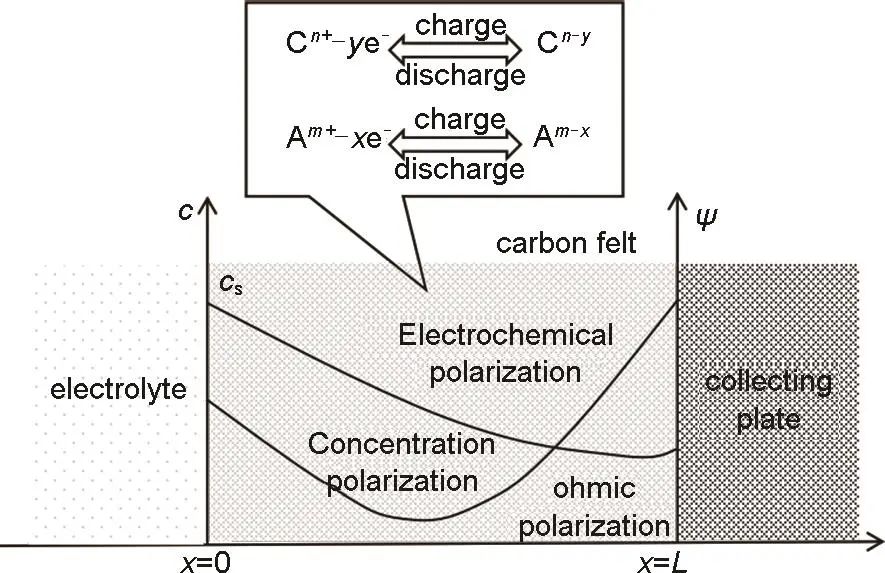

圖1 液流電池的極化示意圖，其中L表示碳氈厚度，c表示電解液濃度，cs為電解液在碳氈端面上的濃度，ψl為液相電勢，ψs為固相電勢
為了獲得電解液和活性物質的高傳輸性能，需要電極的高孔隙率和滲透率保證宏觀傳輸通道，但同時會減小電極比表面積，制約電極反應界面的構建和電化學性能的提高。由此可見，碳氈電極的宏觀、微觀三維結構特性和表面化學性質對三大極化的影響是相互關聯和制約的關系。趙天壽等認為，高性能電極開發的關鍵在于闡明物質、電子、離子傳輸與電化學反應的相互關系，打破各因素間的強關聯，以空間能質傳遞與界面電化學反應協同最優為目標。在多孔碳氈電極結構中，一級孔由碳纖維搭接而成，孔徑通常為幾十到幾百微米，用于提供宏觀電解液流動和傳輸通道；二級孔存在于碳纖維表面，孔徑通常為幾十到幾百納米，用于提供電解液反應離子在電極表面的擴散、遷移、對流通道；三級孔存在于二級孔內，孔徑通常為1～2 nm，用于增加電極比表面積和提供電化學反應場所。通過開發宏觀、微觀有序的電極結構，實現對電池極化的調控。在宏觀層面，通過調節電極的壓縮比、構造電極的流場結構、改變電極形狀可以改善電極宏觀通道對電解液的傳輸特性。在微觀層面，通過構建多級孔結構的單層電極和具有梯度分布的多層電極結構，可以增大電極比表面積，促進電化學反應，同時改善電解液在電極表面的擴散，打破電極比表面積和滲透率的強關聯。
2 宏觀尺度的電極結構設計
電解液的均勻分布能夠避免電極上局部反應物供應不足的問題，流速較高的電解液，利于提高反應離子濃度，電極的結構和孔隙率會影響電解液的流速和分布均勻性，從而影響電池的濃差極化。在宏觀層面，可以通過調整電極的形變程度、構筑流場結構和電極形狀，可以改善反應區域活性離子濃度的均勻性，從而降低濃差過電位造成的極化損耗。因此，改善液流電池中反應離子的傳質過程可以降低液流電池的電壓損失，提升電池性能。
2.1 電極壓縮比的影響
電池裝配時需要施加一定的裝配應力以保障電池運行中電解液不會泄漏，這會對電極造成一定程度的擠壓，產生的電極形變會影響孔隙率的分布，從而改變電解液在多孔電極內的傳質過程，影響電池性能。電極經過壓縮后可以降低歐姆電阻，但過度壓縮會導致壓降增加，泵損增加，電解液在電極中分布不均勻，降低電極的利用率等。因此電極的壓縮比是電極結構設計的一個重要參數。
Park等首次考察了電極壓縮比的變化(0～30%)對釩電池性能的影響。隨著壓縮比增加會導致電極內部的歐姆電阻和孔隙率降低，有利于電子轉移，能量效率提高；當壓縮比過大時，孔隙率降低會影響電解液傳輸，導致能量效率降低，壓縮比為20%時，電池能量效率最佳。Gundlapalli等研究了0～70%的壓縮比對大活性面積電池(426 cm2和936 cm2)的影響。結果表明，當電流密度為30～60 mA/cm2、SOC為30%～60%時，電極壓縮比的變化對電池性能沒有顯著影響；當電流密度大于60 mA/cm2、SOC小于20%時，電極壓縮比控制在35%～50%范圍時的電池性能最佳；在壓縮比大于50%時，電極壓縮帶來的負面影響基本抵消其正面影響。Zhang等利用異位表征和原位對稱電池測試研究了不同壓縮比(0%、10%、25%和50%)對電池極化的影響。結果發現，在壓縮比小于25%時，歐姆極化的下降趨勢明顯，活化極化在高壓縮比下達到最大值；當壓縮比從25%增加至50%時，歐姆極化僅下降了4.7%，而活化極化在50%的壓縮比下達到最大值，占整體極化的69%。Oh等通過三維瞬態模型模擬發現，當壓縮比從10%增加到20%時，會增加電極的電子電導率，降低電極的歐姆損失。Becker等使用電位探針傳感器研究了9%、28%和42%的電極壓縮比對電極電阻的影響，發現壓縮比增加，歐姆內阻較低，阻力分布更均勻。
2.2 電極流場結構的影響
降低電極厚度可以有效降低電池的歐姆電阻，但由于電極反應面積減小，會導致電解液分布的均勻性變差。為了解決這一問題，一方面通過在雙極板上構筑流道來改善電解液分布的均勻性，另一方面可以直接在電極上構筑流道，在增大電極反應面積的同時，改善電解液傳質。Hng團隊研究了碳氈電極上4種不同的流道結構對電池性能的影響，流道結構如圖2(a)所示。結果表明，不考慮泵損時，具有開放型交叉型流道(interdigitated open channel，IDD-OC)和隱藏型交叉型流道(interdigitated circular poked channel，IDD-CPC)電極的能量效率和電壓效率較優。當考慮泵損時，開放型交叉型流道(IDD-OC)結構的電極性能最優，其優異的電化學性能歸結于交叉型流道結構有利于提高電極中電解液分布的均勻性。與標準電極相比，IDD-OC電極的壓差平均降低36%，IDD-CPC電極降低2.4%[圖2(b)]。Hng團隊使用薄雙極板和具有交叉流道的多孔電極以降低泵功率損耗，改善電解液流量分布和電極利用率。組裝的1 kW電堆在電流密度80 mA/cm2時，能量效率達到80.5%，且在250次循環后無明顯衰減[圖2(c)、(d)]。Zheng等通過設計交叉流道多孔電極的孔隙網絡模型研究了大孔隙對局部速度、活性物質濃度和反應速率分布的影響，模擬結果表明，通過在流場出口通道附近的肋下區域設計大孔結構，功率密度可以提高2.4倍。
圖2 (a) 加工在電極表面的流道；(b) 不同電流密度下的能量效率；(c) 1 kW電堆堆疊的方形電極(25 cm×25 cm)；(d) 用于測試20節電池組的實驗裝置
2.3 電極幾何形狀的影響
傳統的矩形電極在電池大電流充放電條件下，通常存在電解液出口附近質量傳輸較弱的問題，限制了電池在高電流密度下運行。Zhang團隊創新性地提出了一種圓形釩電池設計(circular flow battery，CFB)[圖3(a)]，旨在通過減小電解液從入口到出口的橫截面積，以降低電解液傳輸過程中的濃差極化和泵送消耗。Zhang團隊研究發現，圓形電極的離子濃度梯度隨著圓周的橫截面積從外向內逐漸減小，不過對其速度或濃度分布還很難評估。為解決電解液入口和出口傳質最弱帶來的濃差極化問題，Yue等又進一步提出梯形電極(trapezoid flow battery，TFB)設計。與矩形電極相比，梯形電極具有更小的濃差極化和更均勻的電解液分布[圖3(b)]，電池在低流速、高電流密度和低泵耗的情況下，能量效率高達85.64%，優于圓形電極的性能(83.31%)。Gurieff等通過三維模擬評估了電極的幾何結構變化對電解液速度和濃度分布的影響[圖3(c)]，與矩形電極結構相比，徑向扇形結構在電解液傳質過程中表現出更高的電解液流動速度，且具有良好的活性離子濃度梯度特征，但同時帶來的高壓降問題仍然是一個挑戰。
圖3 (a) 電極內電解液流速等高線；(b) 梯形釩液流電池的速度和濃度極化特性；(c) 不同幾何形狀電極的電解液流速等高線
3 微觀尺度的電極結構設計
當電解液在多孔電極的碳纖維表面發生電化學反應時，反應離子傳質通過碰撞或吸附進行，因此電極需要具備大量活性位點作為碰撞位點和吸附位點，降低電極中的反應過電位。在微觀尺度上，可以通過物理或化學處理方法對電池的孔結構從大孔到微孔等多級分布調控，既可以通過在單層電極上構筑不同尺度的孔結構，也可以采用不同孔隙率的多層電極堆疊，或原位制備一體化復合電極，在增加電極比表面積的同時，實現提高電解液活性物質傳輸和促進電化學反應之間的協同優化。
3.1 多級孔結構分布的單層電極
電極的互連大孔結構有利于提高電解液的質量傳輸性能，可以采用在電極表面物理打孔、激光蝕刻孔等方式來構造初級大孔隙。Jiang等在碳紙上采用了在笛卡爾網格圖案中用針打孔的物理方法[圖4(a)]，發現處理后的電極比原始碳紙電極放電容量高69%。Mayrhuber等采用CO2激光的方法在碳紙電極上制造大孔[圖4(b)]，改善了活性物質在厚度方向上的傳輸。與原始碳紙電極相比，峰值功率密度提高了30%。但大孔隙的增加也會降低電極反應的表面積，為了解決這一問題，Lee等在制備電極過程中施加外力合成了具有更高體積表面積的靜電紡絲電極。電極表面的纖維經過一定程度壓實后，再使用CO2激光打孔可以有效避免激光穿孔引起的比表面積損失。該電極與商業電極相比，功率密度提高了50%，比普通靜電紡絲纖維氈提高了17%[圖4(c)]。

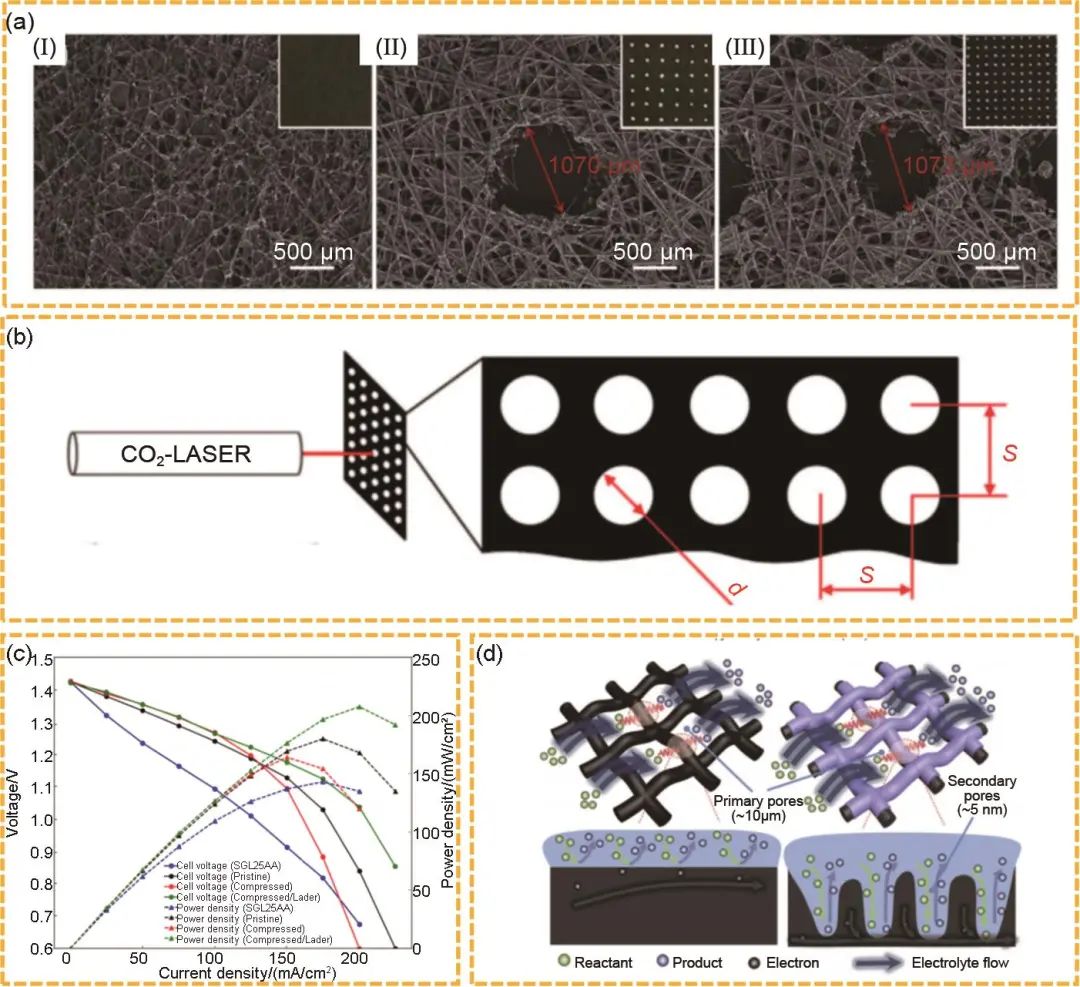

圖4 (a) 碳紙的SEM圖像和數碼照片；(b) 激光穿孔電極示意圖；(c) 50%充電狀態下的極化和功率密度曲線；(d) 雙尺度多孔電極結構
Kok等利用多物理場建模研究了電極的纖維性質對電池性能的影響。當反應動力學良好時，電極性能主要受到反應物到反應位的傳輸速度限制，高孔隙率和較大直徑的纖維有利于提高電解液傳輸速率，從而顯示出更高的峰值功率；當反應動力學受限時，較小直徑和滲透性較低的纖維表現更好，因為大比表面積允許更多的反應同時發生。結果表明，直徑在1～2 μm、孔隙率大于85%的纖維表現出最佳的峰值功率密度。在基于大孔結構的基礎上，采用化學刻蝕方法可以在電極的纖維表面進一步構建納米級微孔，這種多級尺度既能有效促進電解質在電極表面的擴散，又能增加電極的比表面積。Kabtamu等在700 ℃用水蒸氣蝕刻碳氈在表面形成均勻的小孔，處理后的電極在50 mA/cm2的電流密度下，能量效率達83.1%。Zhou等設計制備了雙尺度多孔電極[圖4(d)]，通過KOH刻蝕碳紙在具有初級大孔(10 μm)的碳纖維表面形成次級微孔(5 nm)。碳纖維之間原有的大孔作為電解液傳質通道，刻蝕形成的微孔作為快速電化學反應的活性位點。該電極的比表面積增加了16倍，在400 mA/cm2的高電流密度，電池能量效率大于80%。Wang等采用K2FeO4對碳氈進行熱處理，蝕刻后形成由約20 nm的介孔和約0.5 μm的大孔組成的梯度孔取向碳氈。在500 mA/cm2的高電流密度下，電池能量效率達到63.41%。Jiang等將碳氈經過FeCl3溶液中加熱處理后，形成由100 μm原生孔和200 nm次級孔組成的雙孔結構電極，可分別作為電解液傳輸通道和反應活性位點，在300 mA/cm2時，電池能量效率高達82.47%。
3.2 具有梯度分布的多層電極
3.2.1 多層堆疊的梯度電極結構
在電池裝配應力下，電極壓縮產生的形變會導致電極內不同區域孔隙率分布不均勻的情況，影響電解液在電極不同區域的傳輸過程。劉盛林等提出一種多層電極結構，電極沿厚度方向從兩側至中間孔隙率逐漸降低[圖5(a)]。該結構可解決壓縮后電極孔隙率不一致的問題，提高電解液分布的均勻性。Jiang等設計并制備了一種具有梯度分布的多層電極結構[圖5(b)]，從流場側到膜側的電極滲透率逐漸降低，活性表面積逐漸增加，這種梯度結構增強了流場側的質量傳遞，避免了膜側活性表面積的損失。數值模擬和實驗結果表明，與傳統電極設計相比，這種梯度電極設計可以促進局部反應電流密度和過電位的均勻分布；在240 mA/cm2的電流密度下，其放電容量比傳統電極設計電池高69%。Zhang等提出一種將不同厚度的石墨氈電極(GF)和碳化后的棉布(carbon cloth felt，CF)進行堆疊的設計[圖5(c)]，其中具有較大表面積、較小孔隙率的CF放置膜側；具有較小傳質阻力的大孔隙率GF放置在流場側。此結構增強了活性物質的擴散和肋下對流，避免了反應活性表面積的損失，提高了電極的利用率。優化后的多層電極在200 mA/cm2時，電池能量效率高達82.7%。Kang等研究了兩個多孔電極之間的孔隙率變化對電池性能的影響，并設計比較了孔隙率分別為常數、線性或逐步遞減/遞增的10種電極結構。與孔隙率分布為常數的電極結構相比，孔隙率分布逐步和線性增加的電極結構的電化學性能更優。當電極孔隙率逐步增加時，電池容量逐漸增加，系統效率降低，因此需要控制雙層電極的厚度在一個最合適的比例，此時電解液流動均勻性以及滲透性和電極比表面積之間達到最佳平衡。Wu等提出了一種由背襯層和催化劑層堆疊組成的雙層薄膜梯度電極[圖5(d)]。采用大孔隙率的碳紙、碳布和石墨氈作背襯層，用于改善電解液濃度分布并提供機械支撐，采用小孔隙率的靜電紡絲纖維氈作催化劑層，提供足夠的活性位點。結果表明，碳布和靜電紡絲纖維氈堆疊組成的雙層電極性能最優，在240 mA/cm2電流密度下，電池能量效率為80.2%，且循環800次后性能無明顯衰減。
圖5 (a) 多層電極結構壓縮前后對比；(b) VRFB的梯度電極設計；(c) 具有不同電極層孔隙率的電池結構；(d) 雙層電極結構液流池
3.2.2 一體化復合的梯度電極結構
由于多層電極堆疊間的接觸電阻仍然較大，在現有電極材料上直接原位引入具有微孔結構的功能碳材料，如碳納米管(carbon nanotube，CNT)、碳納米纖維(carbon nanofiber，CNF)、石墨烯等，這種一體化復合電極可以降低多層電極直接堆疊時產生的接觸電阻，并兼具傳統碳氈電極的高電化學活性、導電性和傳質行為，以獲得最佳的電化學性能。
Jing等通過簡單可控的電沉積方法在石墨板(graphite plate，GP)上自組裝還原氧化石墨烯多孔凝膠(electrochemically reduced graphene oxide，ERGO)構建了新型一體化復合電極(ERGO-GP)[圖6(a)]。該電極中的ERGO層具有均勻分布的多孔結構，孔徑范圍從亞微米到百微米級，可以促進電解液的傳輸和擴散；梯度分布的含氧官能團使其具備優異的潤濕性；反應層和導電層無縫連接的一體化梯度結構降低了接觸電阻。與傳統碳氈電極相比，在100 mA/cm2的電流密度下，電池的能量效率從77.8%提高到82.6%。Hu等報道了一種石墨烯基修飾的雙功能梯度復合電極(graphene oxide, reduced graphene oxide and graphene foam，GO-rGO/GF)，通過化學氣相沉積(chemical vapor deposition，CVD)先在NiF模板上生長石墨烯泡沫(GF)，再經過刻蝕和冷凍干燥的方法得到由氧化石墨烯(GO)、還原氧化石墨烯(rGO)和石墨烯泡沫組成的自支撐式梯度復合電極[圖6(b)]。該電極一側具有氧化石墨烯的高電催化活性，另一側具有石墨烯泡沫的高導電性(GF)，還兼具多孔和互聯框架結構，實現了低極化、高放電容量的電化學性能，在50 mA/cm2的電流密度下循環50圈仍保持85%以上的能量效率。Sun等在定向排布的靜電紡絲纖維表面原位生長一層碳納米纖維，制備了梯度化的有序碳納米纖維電極(carbon nanofibers on the surface of aligned electrospun carbon fibers，CNF-AECF)[圖6(c)]。高度多孔的碳納米纖維層提供了高達108 m2/g的大比表面積，為氧化還原反應提供了豐富的活性位點。在電流密度為300 mA/cm2時的能量效率為80.1%，在電流密度為400 mA/cm2時的能量效率為75.0%，明顯高于僅由原始靜電紡絲纖維氈作為電極的電池性能。Xu等提出了一種碳納米纖維/石墨氈(dual-gradient carbon nanofibers/graphite felt，DG-CNF/GF)復合電極的先進設計[圖6(d)]。通過預石墨化和后續乙醇火焰工藝實現了CNF的梯度分布。DG-CNF/GF的催化層CNF較多，導電層CNF較少，CNF在電極上存在梯度分布；不同刻蝕深度下CNF的氧含量和相關官能團(C－O和C＝O)呈現梯度分布。此復合電極具備優異的電催化活性和快速的傳質特性，當放電電流密度為300 mA/cm2時，電池能量效率高達81.84%，遠大于商用碳氈的72.37%。
圖6 (a) 新型復合電極(ERGO-GP)的制備示意圖及循環伏安圖；(b) 雙功能梯度GO-rGO/GF電極材料的制造過程；(c) CNF-AECF電極的合成過程；(d) DG-CNFs/GF電極及合成過程
4 結論及展望
本文分析了液流電池電極的極化作用，并提出了電極結構設計的思路，詳細闡述了從宏觀到微觀層面對電極進行不同尺度的結構設計及其在VRFB中應用的研究進展。在宏觀尺度上，電池極化與電極的裝配壓縮比、流場結構、幾何形狀等結構參數相關。在微觀尺度上，一方面，可以直接在單層電極上通過物理或化學方法構筑多級分布的孔結構；另一方面，采用不同孔隙率的電極多層堆疊，或直接制備具有梯度分布的一體化復合電極，可以實現對電極在電化學性能和電解液傳輸性能上的協同優化。但目前對于電極結構設計在高功率密度電池開發應用中仍有問題待解決：
（1）宏觀層面上，電極自身進行流場構筑雖然能改善電解液分布的均勻性，但導致電極加工步驟更為復雜，因此需要和雙極板等流場結構設計綜合考慮，以零間隙結構設計為目標，在降低歐姆極化的前提下，降低材料的制造成本，提升材料的一致性和可靠性。
（2）目前，碳氈仍是VRFB電極的主要材料，降低碳氈厚度或使用碳布等厚度更薄、更加有序的電極材料是研究者關注的方向，如何保證在降低電池歐姆極化的同時，保證電解液的充分傳質和電極提供足夠的比表面積，是未來電極材料在實際應用中需要解決的問題。
（3）微觀層面上，目前在碳氈中引入納米碳管或石墨烯等功能碳材料的改性方式還主要停留在實驗室制備階段，如何在電池長時間運行中保持電極的機械和化學穩定性，如何實現電極的低成本、規?；苽浜头糯笕匀皇莻€挑戰。
（4）液流電池的正負極反應動力學速率不同，目前的研究工作主要集中在電極整體結構設計方面，未來可以考慮針對正負極電化學反應機理和動力學差異，進行正負極差異化電極結構設計。此外，對于電極結構化對電極-電解質界面發生的電化學反應機制的影響也有待進一步深入研究。
