中國儲能網訊：抽水蓄能電站不僅能儲存電能，還能在用電高峰時迅速釋放能量，保障電網的穩定運行。然而，要讓這樣一個復雜的系統高效運轉，離不開一個關鍵的組成部分——監控系統。今天，就讓我們走進抽水蓄能電站的“智慧大腦”，看看它是如何通過一系列設計與優化，提升電站的運行效率和安全性。
一、下位機：電站的“神經末梢”
抽水蓄能電站的監控系統可以分為上位機和下位機。下位機就像是遍布電站各個角落的“神經末梢”，負責收集設備的狀態信息，并執行上位機下達的指令。在設計上，下位機采用了遠程I/O模塊，這些模塊根據設備的具體位置就近布置，大大減少了電纜的使用量，同時也降低了維護的難度。
以機組LCU（現地控制單元）為例，它就像是機組的“私人管家”，負責管理勵磁、調速器、保護裝置等眾多設備。這些設備分布在不同的樓層，比如勵磁和保護裝置在發電機層，而水泵水輪機的輔助設備則在水輪機層。通過合理布置I/O模塊，下位機能夠高效地收集這些設備的信息，并及時反饋給上位機。
此外，下位機還采用了先進的通信技術，如Profinet、Profibus-DP和Modbus等現場總線，將各個子系統連接成一個環網。這種設計不僅提高了通信的可靠性，還能在通信中斷時及時發出報警信號，確保系統的安全運行。
二、程序結構：電站運行的“指揮棒”
如果說下位機是電站的“神經末梢”，那么程序結構就是電站運行的“指揮棒”。它通過一系列復雜的邏輯設計，確保電站的設備按照預定的順序和條件運行。以機組工況轉換為例，程序采用順序功能圖進行編程，將整個流程分解為多個步驟，每一步都設置了詳細的執行條件和監控時間。
例如，在機組啟動過程中，程序會依次檢查勵磁系統、調速器等設備的狀態，只有當所有條件都滿足時，才會進入下一步。如果某個環節出現問題，程序會立即發出故障信號，并終止后續操作，確保設備的安全。
在機組跳閘流程的設計上，程序采用了“重操作，輕反饋”的原則。這意味著在緊急情況下，跳閘流程會優先執行關鍵設備的操作，而不是等待所有設備的反饋信號。這種設計大大提高了跳閘的效率，能夠在最短時間內將機組安全停機。
三、關鍵設備的智能控制

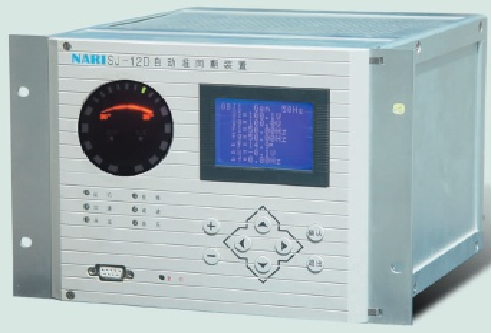

在抽水蓄能電站中，一些關鍵設備的控制邏輯尤為重要。例如，GCB（發電機出口斷路器）的控制就涉及到多種復雜的條件判斷。在機組啟動時，GCB的合閘需要滿足一系列條件，如拖動機啟動刀閘的位置、SFC出口開關的狀態等。而在機組停機時，GCB的分閘也會根據不同的停機方式進行操作。
另一個關鍵設備是推力注油泵。它為機組的推力軸承提供潤滑油，確保機組在高速旋轉時的穩定性。在設計上，推力注油泵采用了交流泵和直流泵的冗余配置，一旦交流泵出現故障，直流泵會自動切換運行。此外，程序還會根據機組的轉速和溫度等條件，自動控制注油泵的啟停。
四、故障處理與防范：保障系統的可靠性
監控系統不僅要高效運行，還要具備強大的故障處理能力。在設計中，工程師們針對常見的故障類型，如溫度傳感器故障、流量傳感器故障等，制定了詳細的處理策略。例如，對于溫度傳感器故障，系統會設置梯度報警，并在出現異常時閉鎖跳機功能，防止誤動作。
在設備選型上，也盡量采用可靠性更高的固態繼電器，減少傳統繼電器的使用。對于一些重要的跳閘和控制命令，還會采用軟件通信和繼電器冗余傳遞通道，確保信號的可靠傳輸。
五、監控系統的未來展望
隨著技術的不斷進步，抽水蓄能電站的監控系統也在不斷升級。未來的監控系統將更加智能化，能夠?qū)崿F(xiàn)設備的自主診斷和預測性維護。通過大數據分析和人工智能技術，系統可以提前預測設備的故障，減少停機時間，提高電站的運行效率。
同時，監控系統還將與電網的其他部分實現更緊密的協同。通過物聯網技術，電站的運行數據可以實時傳輸?shù)诫娋W(wǎng)調度中心，實現更精準的調度和優化。
抽水蓄能電站的監控系統是電站運行的核心。通過下位機的合理設計、程序結構的優化以及關鍵設備的智能控制，監控系統不僅提高了電站的運行效率，還大大增強了系統的安全性。在未來，隨著技術的進一步發展，監控系統將繼續為抽水蓄能電站的高效運行保駕護航，為電網的穩定貢獻力量。
