1、TICC-500系統流程

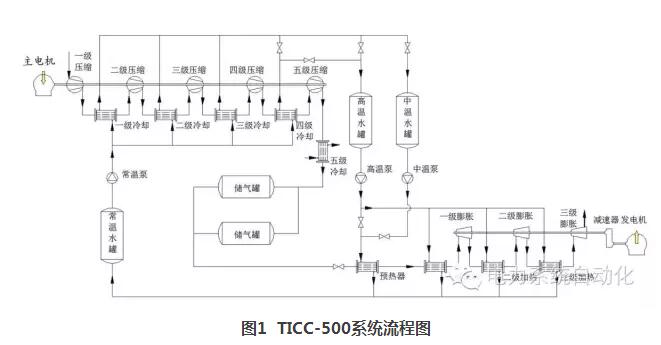

TICC-500的系統流程如圖1所示，系統主要由壓縮子系統、回?zé)嶙酉到y(tǒng)、儲氣子系統、透平發電子系統等四部分組成。壓縮子系統采用五級間冷活塞式壓縮機，排氣壓力為10MPa，壓縮機每級的排氣溫度為150℃?；?zé)嶙酉到y(tǒng)由常溫水罐、中溫水罐、高溫水罐、水泵以及換熱器等組成，采用加壓水作為儲熱介質。儲氣子系統采用兩個鋼制壓力儲氣罐，每個儲氣罐體積為50m3，儲氣總?cè)莘e為100m3。透平發電子系統包括空氣透平、減速器和發電機等?？諝馔钙綖橄蛐膹捷S流式，采用三級同軸布置，級間再熱循環，空氣透平的轉速為30000轉/分鐘，通過減速器將其轉速減至1500轉/分鐘，帶動發電機對外輸出電能。
系統運行主要包括兩個過程：
儲能過程：通過電機驅動壓縮機，將環境空氣壓縮至高壓，并存儲于儲氣罐中，儲能過程結束時，儲氣罐中的壓力為10MPa。壓縮機的排氣溫度可以達到150℃，利用回?zé)嶙酉到y(tǒng)中的加壓水回收壓縮過程所產生的壓縮熱，并將此熱量（120℃）存儲于高溫水罐中。
釋能過程：高壓空氣由儲氣罐釋放出來，被回?zé)嶙酉到y(tǒng)中所存儲的壓縮熱加熱，溫度升高至100℃，進入透平膨脹做功。第一級和第二級透平做功后的排氣經過再次加熱后進入下一級透平膨脹做功，依次完成三級再熱膨脹循環流程，通過減速器驅動發電機輸出電能。
2、關鍵子系統
從功能原理方面考慮，可以將CAES系統劃分為壓縮、儲氣、回?zé)岷桶l(fā)電等四個子系統，各個系統介紹如下。
2.1
壓縮子系統

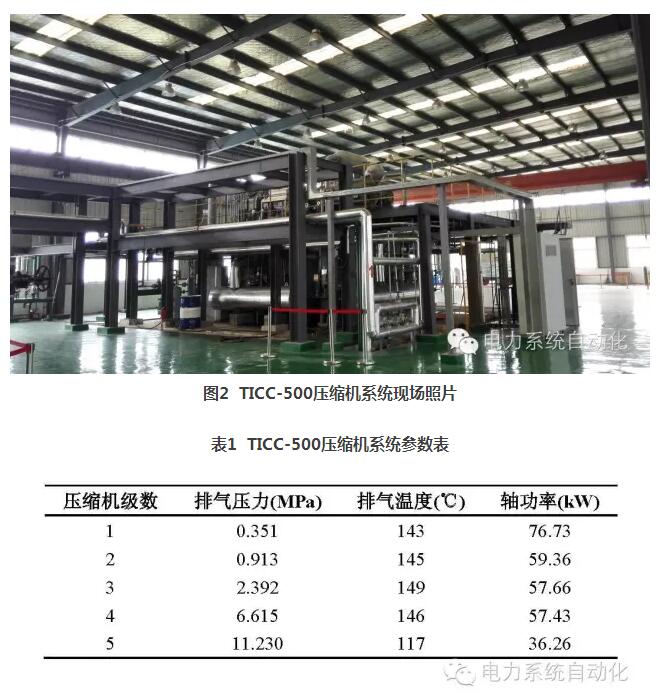

壓縮子系統的作用是利用電能將空氣壓縮至高壓，同時在壓縮過程中產生高溫的壓縮熱。其主要由壓縮機本體、附屬裝置等組成。通過壓縮子系統，可以將電能轉換為高壓空氣的分子內勢能和儲熱介質的熱能，進而完成電能的轉換。作為儲能過程中的核心部件，壓縮機具有流量大、壓比高、背壓變化大等特點。在TICC-500項目中，研發了基于雙作用活塞和自卸荷技術的非穩態壓縮系統，可以實現儲能過程中的壓縮機的高效運行。壓縮機系統的照片如圖2所示，系統的參數配置如表1所示。
2.2
儲氣子系統

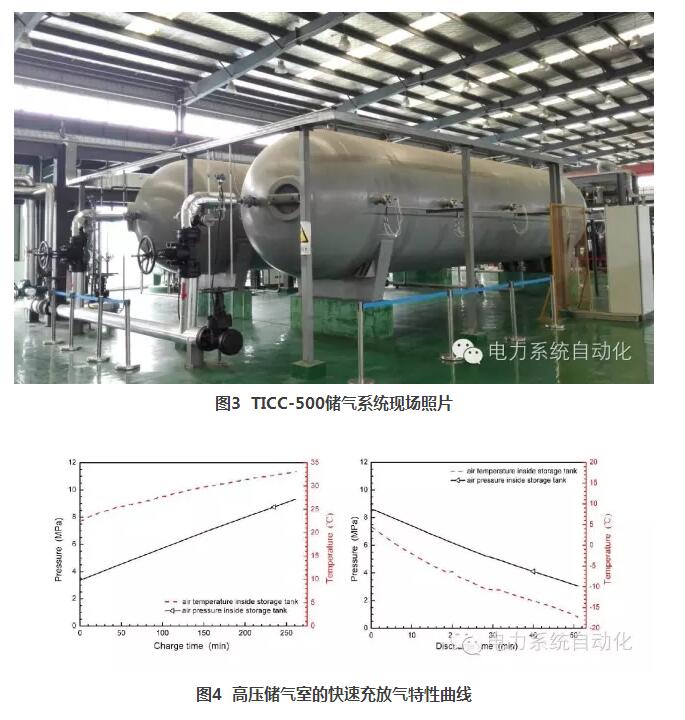

儲氣子系統是用來存儲壓縮機所產生的高壓空氣，實現分子內勢能的存儲。其主要由儲氣罐、管道、閥門等組成。壓縮空氣儲能采用空氣作為儲能介質，儲氣系統具有容量大、壓力高等特點。TICC-500采用高壓鋼制壓力容器作為儲氣室，建設了兩臺總?cè)莘e為100立方米的10MPa高壓儲氣罐（如圖3所示），并完成了大容量高壓儲氣室的快速充放氣特性研究（如圖4所示）。
2.3
回?zé)嶙酉到y(tǒng)

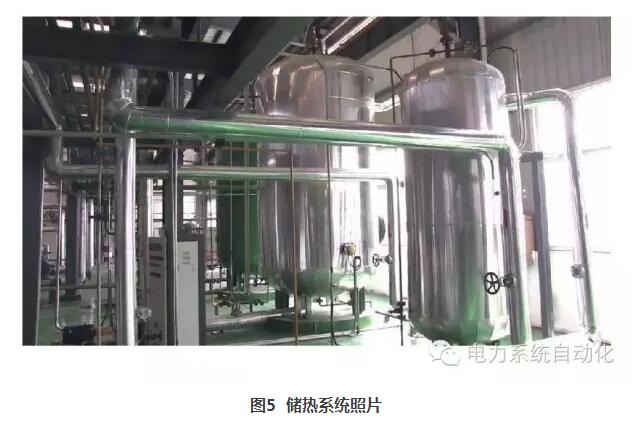

回?zé)嶙酉到y(tǒng)用于存儲壓縮過程中所產生的壓縮熱，在釋能過程中，通過其所存儲的壓縮熱加熱透平進口的空氣，從而實現壓縮熱的回收利用。其主要由換熱器、儲熱罐、工質泵等組成。作為非補燃壓縮空氣儲能的關鍵技術，回?zé)峒夹g(shù)對系統的儲能效率影響極大，回?zé)嵝试礁?，系統的儲能效率也越高。TICC-500系統利用加壓水作為儲熱工質，采用梯度儲熱技術，將不同溫度的水分級存儲，避免高低溫?zé)崃康膿交欤ＷC所儲熱量的品位。儲熱系統的照片如圖5所示。
2.4
透平發電子系統

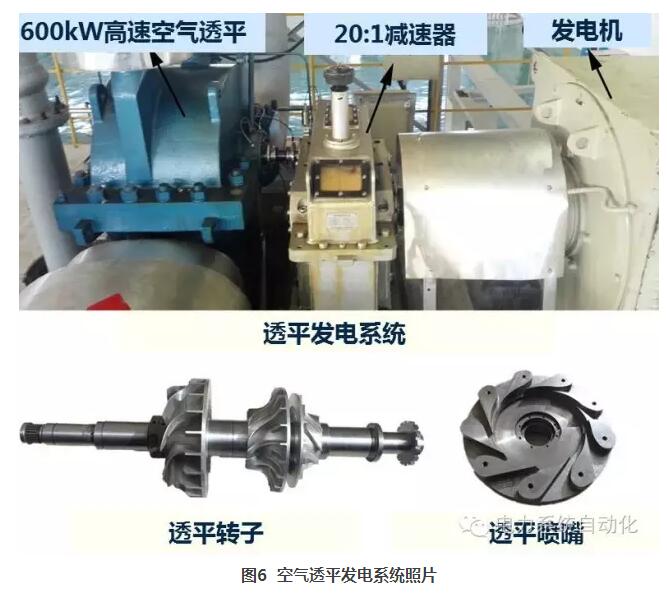

透平發電子系統利用儲氣系統存儲的高壓空氣和儲熱系統存儲的壓縮熱驅動透平膨脹機轉動，帶動發電機輸出電能，實現由分子內勢能和熱能向電能的轉換。其主要由空氣透平膨脹機、減速器、發電機等組成?？諝馔钙桨l(fā)電系統是釋能過程中熱功轉換的核心部件，其效率的高低直接決定著整個電站的儲能效率。TICC-500的空氣透平的設計輸出軸功率650kW，膨脹比高達30∶1，轉速30000轉/分鐘，通過減速器，將轉速降至1500轉/分鐘，驅動發電機對外輸出電能。由于空氣透平膨脹比大、轉速高，故對空氣透平的設計和制造具有較高的要求。TICC-500采用向心徑軸流式透平，三級同軸布置，利用回?zé)嵯到y(tǒng)實現三級再熱循環，提高了系統的循環效率（如圖6所示）。
3、前景展望
非補燃壓縮空氣儲能具有容量大、效率高、成本低、壽命長的特點，系統運行過程中零碳排放，可以顯著減少大規模棄風棄光，提升新能源消納能力；其與供熱供冷相結合可形成“冷-熱-電”三聯供系統，構成高效的儲能系統；同時可為實現智能微電網和智能微電網群優化運行提供強大靈活的調節能力和手段。此外，非補燃壓縮空氣儲能作為一種理想的大規模儲能手段，實現了儲能過程中的發電、供冷、供熱相耦合，進而將智能微電網提升至智能微能源網的層次，提高了能量的綜合利用效率，在未來將具有廣闊的應用前景。
