作者：耿曉倩1,2, 徐玉杰1,2, 黃景堅1,2, 凌浩恕1,2, 張雪輝1,2, 孫爽1, 陳海生1,2
單位：1. 中國科學院工程熱物理研究所；2. 中國科學院大學
引用： 耿曉倩,徐玉杰,黃景堅等.先進壓縮空氣儲能系統全生命周期能耗及二氧化碳排放[J].儲能科學與技術,2022,11(09):2971-2979.
DOI：10.19799/j.cnki.2095-4239.2022.0129
摘 要 先進壓縮空氣儲能系統是一種具有廣泛應用前景的儲能技術，對其展開全生命周期能耗及二氧化碳排放研究，對促進儲能技術發展和政策制定有指導意義。本工作以10 MW先進壓縮空氣儲能系統為研究對象，建立了壓縮空氣儲能系統的全生命周期模型，基于實際機組、國家標準及相關文獻等對生命周期各階段進行清單分析，獲得了壓縮空氣儲能系統的全生命周期能耗、能效及二氧化碳排放，并進行了敏感性分析。研究結果表明，系統全生命周期度電能耗和度電二氧化碳排放量分別為5.653 MJ和36.73 g，凈能量效率為63.68%；運行階段的能耗和二氧化碳排放占比最大，分別為99.16%和90.49%；系統運行效率、系統壽命及發電時間都是全生命周期二氧化碳排放的重要影響因素，而全生命周期能耗對系統運行效率的敏感性較大。
關鍵詞 壓縮空氣儲能；全生命周期；能耗；碳排放
構建以新能源為主體的新型電力系統，是我國實現“碳達峰、碳中和”目標的主要途徑。波動性和不可預測性是風電、光伏等可再生能源規模利用的關鍵難題，而儲能技術是解決這一難題的有效途徑；因此，在以新能源為主的新型電力系統中，儲能至關重要。壓縮空氣儲能(compressed air energy storage，CAES)系統具有規模大、壽命長、成本低等眾多優點，具有廣闊發展前景，已被國內外廣泛研究和開發。
國際上已建成兩座傳統CAES商業電站(1978年建成的德國290 MW Huntorf電站，1991年建成的美國110 MW McIntosh電站)，但存在依賴化石燃料、效率較低等問題，其推廣應用受到了一定限制。而新型壓縮空氣儲能系統因其擺脫對化石能源的依賴及效率更高的優勢被廣泛地開發應用，加拿大Hydrostor公司研發并建成了1.75 MW絕熱CAES電站，并規劃在美國加利福尼亞州建造400 MW電站；英國Highview公司研發并已建成2 MWh液態空氣儲能電站，正在建設50 MW液態空氣儲能電站；美國研發并建成了1.5 MW等溫CAES電站；中國科學院工程熱物理研究所已研發并建成國際首套10 MW和100 MW先進CAES商業示范電站。新型CAES技術正在快速發展，逐步向產業化推廣邁進。
由于儲能產業是戰略性新興產業，對各種儲能技術方案的全生命周期分析尚處于起步階段，為探究儲能技術對產業布局和生態環境的長期影響，急需對儲能系統的全生命周期評價進行深入研究。同時，有利于探索其有益于碳中和的發展方向，對實現“雙碳目標”進程中的政策決策有很強的參考價值。目前，已有部分學者對一些儲能系統進行了相關研究。Raugei等對100 MW光伏配套60 MW鋰電池系統進行全生命周期評價，結果表明配有鋰電池的光伏發電系統相對傳統火電在能源的清潔性方面優勢依然明顯。Sternberg等提出了對比不同儲能系統全生命周期表現的新方法，對物理儲能、化學儲能等多種儲能方式進行全生命周期環境評價，結果表明包括抽水蓄能、壓縮空氣儲能等在內的儲電系統的二氧化碳減排成本最低。Stougie等對包括壓縮空氣儲能系統在內的多種儲能系統對比計算了全生命周期環境影響、經濟性及總體?損失，在這三方面表現最好的儲能系統分別為抽水蓄能、濃度梯度流電池、鋰離子電池。AlShafi等對壓縮空氣儲能、全礬液流電池、熔融鹽儲能系統進行全生命周期評價，得到壓縮空氣儲能的全球氣候變暖潛勢居中。Kapila等分析傳統壓縮空氣儲能、先進絕熱壓縮空氣及抽水蓄能系統的全生命周期能量回報率和溫室氣體排放，發現全生命周期排放主要受運行階段影響。但由于早期缺少實際建造且商業運行的先進壓縮空氣儲能電站，目前對CAES系統進行全生命周期評價研究多數基于傳統補燃式CAES系統，少量針對先進CAES系統進行全生命周期評價研究的文獻中，運行參數常常參考傳統CAES系統，清單分析的數據來源主要是基于燃氣輪機、光熱電站、化工壓縮機組等其他同類型設備的數據，并進行簡單的線性處理，準確性較差。
本工作以實際建造的某10 MW先進CAES電站為基礎，結合相關文獻資料，從材料及部件生產、建造、運行及維護、拆除及廢棄處置四個階段進行全生命周期清單分析，得到先進壓縮空氣儲能系統的全生命周期能耗及二氧化碳排放量，并對其關鍵影響因素進行敏感性分析，本工作研究成果將對儲能產業布局和CAES系統的產業化發展具有重要意義。
1 研究方法
1.1 研究方法
生命周期評價(life cycle assessment，LCA)，是指對一個產品系統的生命周期中輸入、輸出及其潛在環境影響的匯編和評價。生命周期評價是一種重要的環境管理工具，可用于評估產品或系統整個生命周期階段的環境影響。本工作使用生命周期評價的方法，分析壓縮空氣儲能系統的生命周期能耗及二氧化碳排放量。根據國際標準ISO14040，生命周期評價方法包括目的及范圍確定、清單分析、影響評估和解釋說明4個階段。本工作在生命周期評價方法的基礎上，建立研究方法模型，具體研究方法及過程如圖1所示。
圖1 全生命周期評價過程框圖
1.2 評價指標
不同系統的環境影響與其系統規模及產生的收益有直接影響，為使不同研究對象的環境影響具有可比性，需要對壓縮空氣儲能系統的環境影響定義一個合理的功能單位。儲能系統作為電力系統中的部件，其產生的效益主要與其發電量有關，因此本工作采用1 kWh發電量作為功能單位。生命周期評價方法參考ReCiPe2016中間點法。其中所包含主要評價指標如下所示。
（1）能源消耗
能源消耗指整個生命周期過程中的能源消耗總量，由下式進行計算
2 研究對象及清單分析
2.1 研究目標及范圍
2.1.1 研究對象
本工作以10 MW先進CAES系統為研究對象，開展全生命周期的能耗和二氧化碳排放的研究。整個系統以實際建設的某10 MW先進壓縮空氣儲能系統為基礎，圖2為系統示意圖，其工作原理為：儲能時，通過電動機帶動六級壓縮機將空氣進行壓縮，高壓空氣儲存在儲氣室中，同時利用雙罐式亞臨界水儲熱技術，回收壓縮機的間冷熱并儲存在熱罐中；釋能時，高壓空氣從儲氣室釋放并到四級透平膨脹機中膨脹做功，同時利用儲存的壓縮熱加熱各級膨脹機進口空氣，膨脹機帶動發電機發電，將壓力能和熱能轉換為電能。先進CAES系統主要包括壓縮子系統、儲氣子系統、蓄熱子系統和膨脹子系統。壓縮子系統是利用電力將空氣壓縮至高壓，實現電能到空氣內能的轉化，其主要部件包括電動機、六級壓縮機、滑油站、壓縮機間冷器和末級冷卻器等；儲氣子系統是將高壓空氣進行儲存，實現電能的儲存，本研究儲氣室采用廢棄鹽穴；儲熱子系統實現間冷熱的存儲，其主要設備包括冷罐、熱罐、冷卻水塔、熱水泵和冷水泵等；膨脹子系統利用高壓空氣膨脹做功發電，實現空氣內能到電能的轉化，其主要部件包括四級透平膨脹機、滑油站(與壓縮機滑油站公用)、膨脹機再熱器和發電機等。
圖2 先進CAES系統示意圖
系統各部件基本參數的設定參考實際系統，具體參數如表1所示，通過熱力學計算得到系統效率為64.2%。

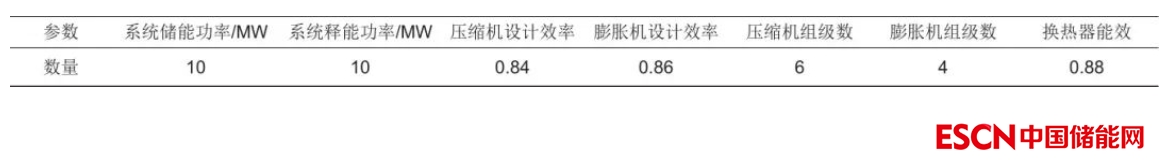

表1 先進CAES系統主要參數
2.1.2 系統邊界的確定
本研究以10 MW AA-CAES系統為對象，系統的范圍限制于從電能的輸入端到電能的輸出端，設定系統工作年限為35年，定量計算其生命周期過程能耗、能效及碳排放。研究范圍包括系統的生產階段(包括原材料的獲取、部件生產及組裝)，建造階段(包括部件及其他原料產地到系統建造地的運輸、園區及廠房的建造及整個系統的組裝)，運行階段和廢棄處置階段四個主要階段，生命周期系統邊界如圖3所示。
圖3 壓縮空氣儲能系統生命周期的系統邊界
2.2 清單分析
2.2.1 生產階段
生產階段主要涵蓋范圍為10 MW先進CAES系統所需壓縮子系統、膨脹子系統、儲熱子系統及管路中各種部件、閥門、管道等的原材料獲取、運輸、生產和加工等過程。儲氣部分采用的是鹽穴儲氣，因此這一部分放在建造階段討論?；趯δ?0 MW先進CAES示范電站、相關文獻和數據庫的調研分析，本研究獲取了10 MW先進CAES系統的主要組成部分的耗材及耗能，具體如表2所示。
表2 設備生產階段的材料和能源消耗量
壓縮空氣儲能系統所涉及設備較多，各設備生產差異大，設備加工的主要工藝包括鑄造、鍛造、熱處理、焊接、機加工等。本研究各設備加工能耗參考GB 50910—2013《機械工業工程節能設計規范》、JBJ14—1986《機械工業節能設計技術規定》和JBJ20—1990《通用機械節能設計技術規定》中各行業及生產工藝能耗指標及文獻。
2.2.2 建造階段
建造階段主要涵蓋原材料及部件的運輸、園區和廠房的建設、儲氣鹽穴的建造及系統安裝建設。園區建筑包括主廠房、輔房和水泵房等，園區建筑清單包括各建筑物的建筑面積、樓層、占地面積、建筑類型及建筑物建造過程所使用的建筑材料。本系統采用廢棄鹽穴作為儲氣裝置，儲氣鹽穴的建造清單包括采注井筒的建造耗能及耗材，參考10 MW先進CAES示范電站建設中廢舊鹽穴的改造過程，采注井筒采用G55鋼。10 MW系統 建造階段所需材料和耗能參數如表3所示。

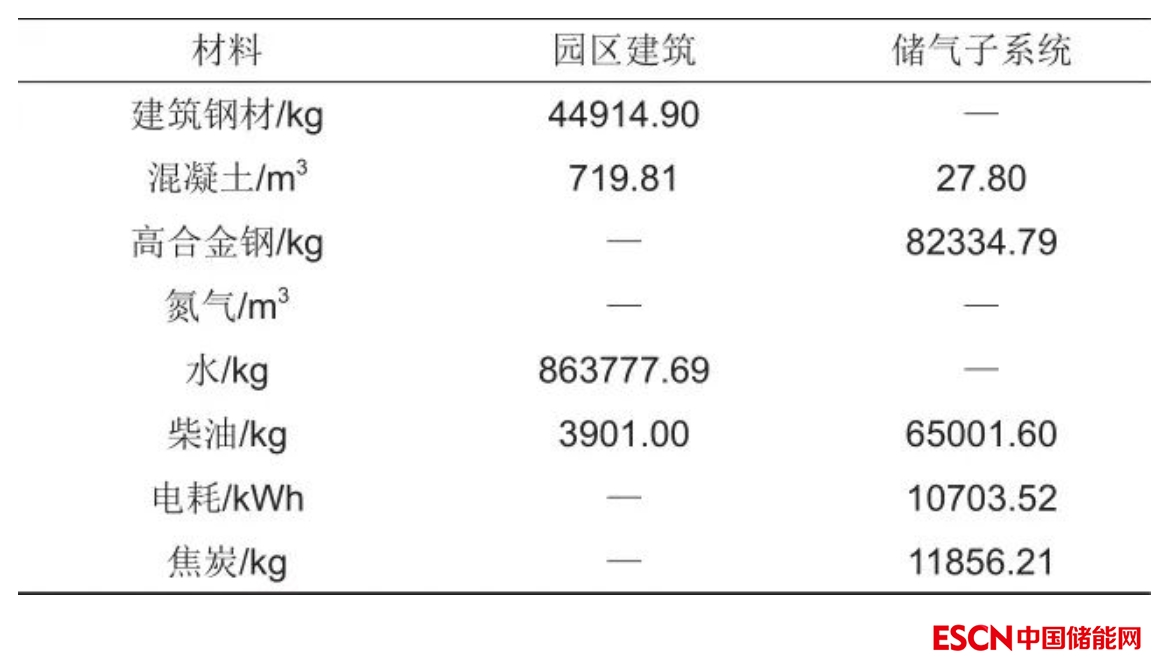

表3 建造階段的材料和能源消耗量
2.2.3 運行維護階段
本系統設計運行壽命35年，系統效率64.2%，具體運行參數如表4所示。假定運行階段消耗的所有電能均來自風力發電，根據Ecoinvent數據庫，風電的度電二氧化碳排放量為21.1 g。運行階段涵蓋范圍包括儲能系統啟動過程、系統運行過程、系統在長期運行過程中所需要的替換件及檢修等部分。由于系統所用的水及潤滑油均為閉路循環，其損耗忽略不計。

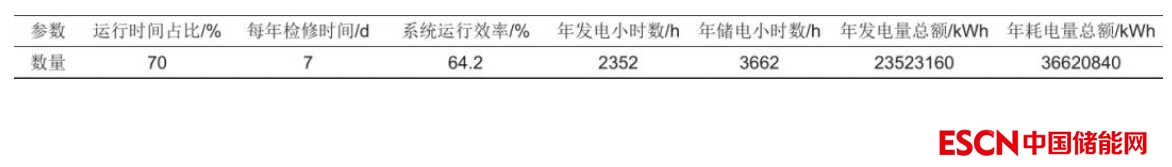

表4 先進CAES運行參數
2.2.4 廢棄處置階段
廢棄處置階段主要涵蓋儲能系統報廢后的拆除過程及拆除后設備和材料的處置，如原材料的再利用、焚燒、填埋等。參照火力發電廠及普通建筑，拆除階段能耗取建造階段的30%，不同材料的回收比例及回收耗能如表5所示，其余材料均以填埋方式處理。

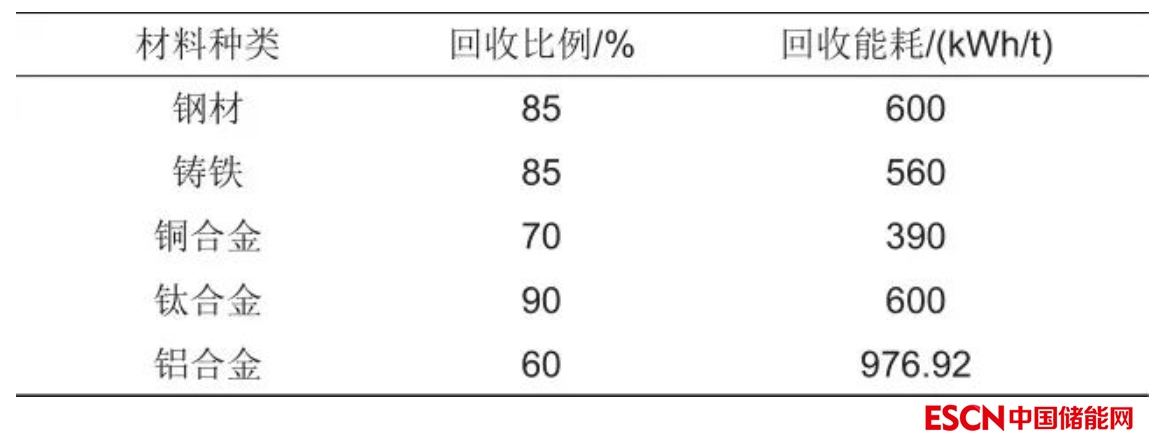

表5 金屬廢料回收數據
3 研究結果
3.1 先進CAES系統全生命周期的能耗
利用本研究的全生命周期分析方法和模型，通過對本工作中的10 MW先進CAES系統的全生命周期過程分析計算可得，10 MW先進CAES系統全生命周期能源消耗為4654.4 TJ，系統分階段能源消耗如圖4所示。其中，運行階段消耗能量4615.4 TJ，占比最大，達99.16%；生產階段為43.4 TJ，占比0.93%；建造階段為12.1 TJ，占比0.26%；廢棄處置階段為-16.5 TJ，占-0.36%。從計算結果可以看出，系統運行階段占據絕大多數能量消耗，廢棄階段回收能源為生產與建設階段能源消耗的1/3。
圖4 能源消耗分階段構成
10 MW先進CAES系統每發電1 kWh需要消耗能量為5.653 MJ，由此可通過計算得到該系統的全生命周期凈能量效率為63.68%。其中，運行階段輸入的儲能電量5.606 MJ，占總耗能的99.16%；其余部分為系統在生產、建造和廢棄階段的耗能，總計0.047 MJ，占0.83%。除運行階段的耗能外，將系統其他階段的耗能按不同子系統進行劃分，結果如圖5所示。其中，壓縮子系統和膨脹子系統的耗能是最多的，分別為0.016 MJ和0.013 MJ，分別占總耗能的0.29%和0.22%；儲熱子系統和儲氣子系統的耗能分別為0.008 MJ和0.006 MJ，占總耗能的0.14%和0.10%；管路系統及園區建設部分的耗能在總能耗中占比較小，總計0.08%。
圖5 度電能源消耗分部件構成
3.2 先進CAES系統全生命周期二氧化碳排放
計算分析可得，該10 MW先進CAES系統全生命周期的二氧化碳排放總量為30.24 kt，各階段碳排放如圖6所示。運行階段的二氧化碳排放總量最多，為27.36 kt，占比達90.49%；生產階段全生命周期二氧化碳排放量為3.16 kt，占比10.44%；建造階段為0.96 kt，占比3.19%；廢棄處置階段二氧化碳排放為-1.25 kt，占比-4.12%。

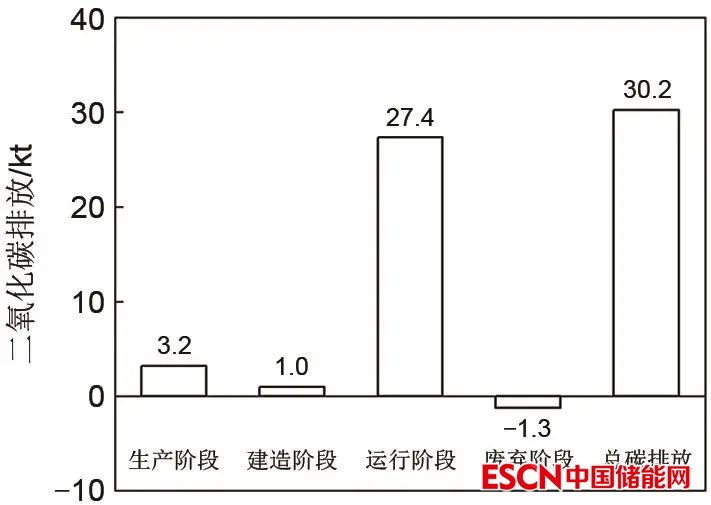

圖6 碳排放分階段構成
該10 MW先進CAES系統發電1 kWh的度電二氧化碳排放量為36.73 g。圖7為系統各階段的度電二氧化碳排放，運行階段二氧化碳排放量為33.23 g/kWh，占比達90.49%；但相比運行階段能耗，二氧化碳排放占比減少了8.67%，這是因為運行階段能量來源為風電，而生產、建造、廢棄處置階段主要消耗的是化石能源。生產、建造和廢棄階段二氧化碳排放總量為3.50 g，占比9.51%，其中壓縮子系統、膨脹子系統和儲熱子系統的二氧化碳排放量占比分別為2.58%、1.99%和2.52%。

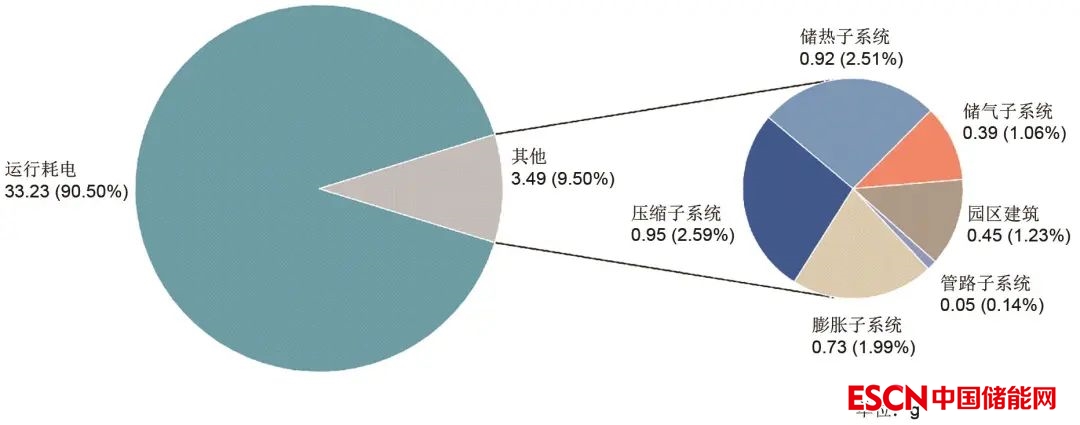

圖7 度電二氧化碳排放構成
此外，為更全面地探究先進CAES系統生命周期碳排放結果，對運行過程中來自光伏發電及火力發電儲存的電能進行計算，10 MW先進CAES系統儲能來源不同時的生命周期度電二氧化碳排放如圖8所示。10 MW先進CAES系統在這兩種情況下的生命周期度電二氧化碳排放分別為125.50 g和1988.37 g，均比采用風電作為儲能來源的情況高。這主要因為風電、光伏發電、火力發電的碳排依次增加，先進CAES系統的壽命較長，其生命周期碳排放主要來源于運行階段，因此當儲存的電能來源發生變化時，雖然生產、建造及廢棄處置階段的碳排放不變，系統的生命周期碳排放結果變化依然很大。同時可以看出，建造儲能電站本身所帶來的碳排放并不高。
圖8 不同電能來源的先進CAES系統生命周期度電二氧化碳排放
4 敏感性分析
敏感性分析是評估研究中解決不確定性問題的一種系統分析方法。為評估壓縮空氣儲能系統性能對全生命周期能耗及二氧化碳排放的影響，本研究選擇系統運行效率、系統壽命、發電時間這3個因素進行敏感性分析。
4.1 系統運行效率

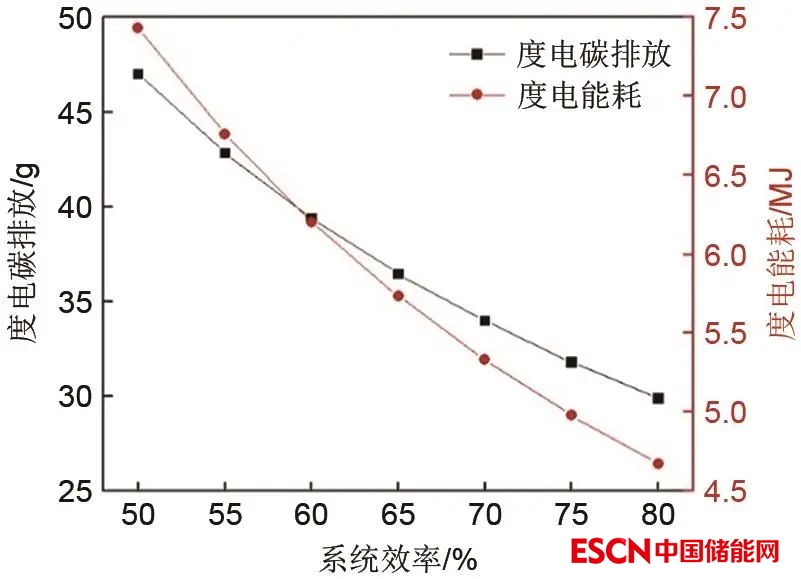

隨著先進CAES系統運行效率的提高，系統的度電能耗及運行過程中的度電損耗勢必減少，且運行效率主要影響的是儲能系統的運行階段，而由前文分析可知運行階段貢獻了主要的能耗和二氧化碳碳排放。圖9為系統效率對先進CAES系統全生命周期能耗及二氧化碳排放的影響，當其他因素不變時，系統效率每提高1%，全生命周期度電能耗降低0.0919 MJ，全生命周期度電二氧化碳排放減少0.57 g。可見，系統運行效率是影響系統能耗和二氧化碳排放的關鍵因素。
圖9 系統效率對全生命周期性能的影響
4.2 系統壽命
對于大規模儲能技術來說，提高系統壽命對于發揮其優勢意義重大，而系統工作壽命也是影響全生命周期能耗及二氧化碳排放的關鍵因素。為了定量研究其對能耗和二氧化碳排放的影響，保持其他因素不變，僅改變機組的工作壽命，敏感性分析結果如圖10所示。系統壽命每增加1年，度電能耗減少0.001 MJ，度電二氧化碳排放減少約0.089 g。由此可見，系統壽命是影響系統二氧化碳排放的關鍵因素。

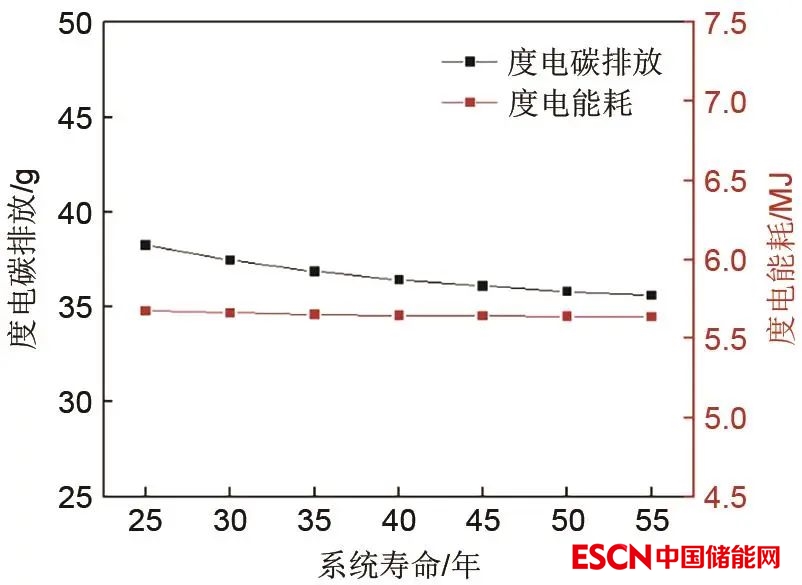

圖10 系統壽命對全生命周期性能的影響
4.3 發電時間
發電時間主要影響系統的生命周期總耗電量和發電量，從而對能耗和二氧化碳排放產生影響。圖11為系統的日運行發電時間對全生命周期性能的影響，當其他因素不變情況下，系統日運行發電時間每增加1 h，其度電能耗增加0.012 MJ，度電二氧化碳排放增加0.85 g，可見，發電時間對系統生命周期能耗的影響很小，而對生命周期二氧化碳排放影響較大。

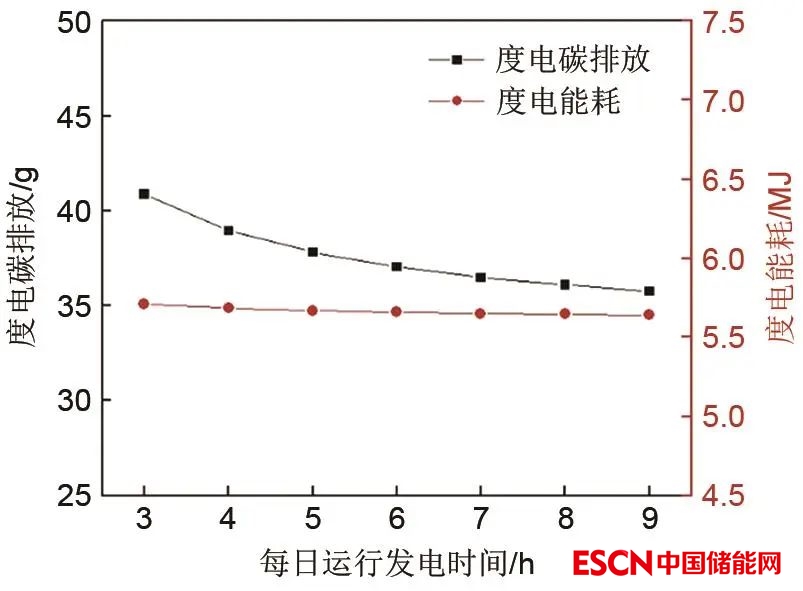

圖11 發電時間對全生命周期性能的影響
通過上述敏感性分析可知，系統運行效率、系統壽命和發電時間都是影響先進CAES系統二氧化碳排放的關鍵因素，而系統能耗主要受系統運行效率影響。因此，在系統設計和建造過程中，在考慮經濟性和實際應用的前提下，合理地提高系統效率、提高工作壽命和加長系統發電時間，對降低先進CAES系統的全生命二氧化碳排放具有重要意義。
5 結論
本工作基于實際先進壓縮空氣儲能電站相關數據，開展了全生命周期清單分析，并進行了全生命周期評價及敏感性分析，得到如下主要結論：
（1）10 MW先進CAES系統的全生命周期總能耗為4654.4 TJ，全生命周期度電能耗為5.653 MJ，全生命周期凈能量效率為63.68%。先進CAES系統的工作壽命長，在全生命周期范圍內，運行階段能耗占總能耗的99.16%，而生產階段能耗占比極小，因此提高CAES系統運行效率是降低能耗的最有效途徑。
（2）10 MW先進CAES系統的全生命周期總二氧化碳排放量為30.24 kt，系統全生命周期的度電二氧化碳排放量為36.73 g。運行階段排放二氧化碳占總量的90.49%，生產階段排放二氧化碳占總量的10.44%，廢棄階段負排放二氧化碳占總量的4.12%，因此運行階段采用清潔能源可有效降低二氧化碳排放。
（3）敏感性分析結果表明，系統運行效率是先進CAES系統全生命周期能耗的主要影響因素，系統效率每提高1%，全生命周期度電能耗降低0.092 MJ；系統效率、系統壽命和儲氣時間對先進CAES的二氧化碳排放均有明顯的影響。
