磁懸浮飛輪儲能技術動態UPS
磁懸浮飛輪儲能技術一般是以高速旋轉的飛輪鐵芯作為機械能量的存儲介質,飛輪等器件都被密封在一個密閉的真空容器內,以有效地避免空氣阻力的影響,同時為了降低飛輪旋轉時的損耗,提高飛輪的轉速和儲能的效率,在飛輪儲能裝置內使用磁懸浮技術對飛輪加以控制,并利用電動機/發電機和能量轉換控制系統來控制電能的輸入和輸出。圖10即為磁懸浮飛輪儲能裝置的結構示意圖。
在市電正常的情況下磁懸浮飛輪儲能裝置相當于一臺電動機,它將外界輸入的電能通過電力電子裝置驅動飛輪旋轉,由此將電能轉化為飛輪轉動的動能(即機械能)儲存起來。在正常待機時ACTIVEPOWER飛輪的轉速可達到7700r/min。
在市電異?；蛲ｋ姷那闆r下磁懸浮飛輪儲能裝置就轉變?yōu)榘l(fā)電機。當外界需要電能時,飛輪轉動的動能就轉化為電能,再通過電力電子裝置轉化成各種負載所需要不同頻率和不同電壓等級的電能,輸送到外部負載,以滿足不同負載的要求。

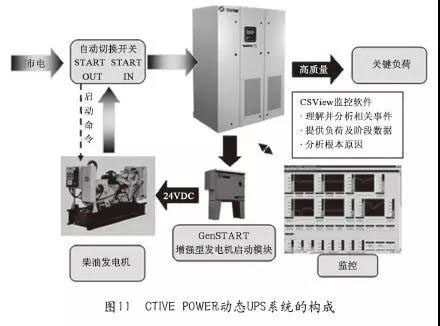

一旦市電恢復正常,市電則立即給磁懸浮飛輪儲能裝置進行“充電”,使飛輪的轉速又回復到7700r/min。圖11表示的是CTIVEPOWER動態儲能UPS系統的構成情況。
當市電正常時,市電通過自動切換開關進入濾波補償柜(暫這樣稱呼)將輸入電壓正弦波中的干擾和失真加以整理,使其送到關鍵負載的電壓波是高質量的。一旦市電故障或異常,自動切換開關就斷開市電并送出柴油發電機起動命令,同時率波補償柜一方面給增強型發電機啟動模塊用之發電機發電也同時接通柴油發電機的24V起動電池啟動柴油發動機。在這里需要說明的是柴油發電機的發電機和增強型發電機啟動模塊不是同一個裝置,它是磁懸浮飛輪發電機。對該系統的整個工作由系統標配的監控軟件來監控和分析。圖12(a)為ACTIVEPOWER市電故障時的轉換時間順序。為了方便介紹,假如市電在0.0s停電,在2.0s～3.0s之間發出柴油發電機起動信號,一般柴油發動機5s就可以達到額定轉數,到7.5s時柴油發電機已經達到額定轉數,但此時儲能飛輪的轉數尚未降到和柴油發電機同步的程度,所以柴油發電機此時處于空轉等待狀態,大概等待1s左右儲能飛輪的轉數和柴油發電機同步了,即柴油發電機的輸出電壓頻率和相位與磁懸浮飛輪發電機發出的電壓經一系列變換后的輸出電壓一致了,二者馬上鎖相,此后的負載供電就就由柴油發電機來代替了,這整個過程必須在15s以內完成,一直到市電恢復。
圖12(b)給出了更容易理解的電路原理圖。當市電正常時,市電通過輸入斷路器Q1、靜態開關S1和扼流圈L1進入,并通過輸出斷路器Q2送到負載。其中扼流圈L1濾除輸入端帶來的干擾,L2一路是磁懸浮飛輪發電機發出的電壓經一系列變換后的輸出電壓對經L1后電壓波形失真進行補償,把高質量的電壓輸送到負載。市電故障或異常時它又擔負著15s后備時間的任務。
從圖12(b)中也可以看到該系統也配備了自動旁路和維修旁路。

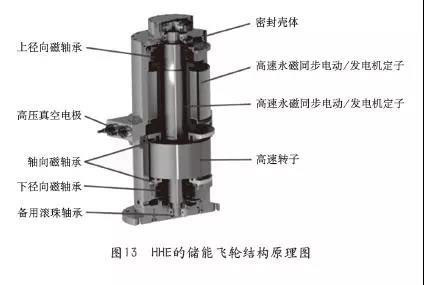

圖13示出的儲能飛輪使飛輪的轉數提升到5位數。結構上的變化,使其具有了如下的優點:
1、瞬時大功率、快速充放電、毫秒級響應速度并且放電倍率高;
2、使用壽命長:飛輪儲能不受重復深度放電的影響,能夠運行上千萬次,理論壽命超過20年;
3、工作范圍寬:對環境溫度沒有嚴格要求,無需建設空調機房;
4、能量轉換效率高:電能動能之間的轉換效率高于98%,儲能系統綜合效率約95%以上;
5、低損耗、低維護:磁懸浮和真空環境使機械損耗可以被忽略,系統維護周期長;
6、可精確測量和控制:飛輪儲能可精確測量轉子轉速從而精確推算出“剩余電量”,實現精確控制;
7、安全可靠無污染:飛輪儲能98%以上的材料都是鋼材,無化學物質釋放,無化學爆炸等安全隱患,從生產到應用的整個環節對環境友好;
8、大規模制造成本大幅度降低:飛輪主要材質為鋼材,大規模制造后成本急劇下降,非常接近鋼材成本;
9、殘值高:“廢舊飛輪電池”可直接回收利用,殘值高,二次回收成本低;
10、由于在實際工作中,有的要求飛輪的轉速高達40,000～50,0000r/min,一般金屬制成的飛輪無法承受這樣高的轉速,所以這樣的飛輪一般都采用碳纖維制成,既輕又強,進一步減少了整個系統的重量,同時,為了減少充放電過程中的能量損耗(主要是摩擦力損耗),電機和飛輪都使用磁軸承,使其懸浮,以減少機械摩擦;同時將飛輪和電機放置在真空容器中,以減少空氣摩擦。這樣飛輪電池的凈效率(輸入輸出)可以達到95%左右。
上面介紹的飛輪儲能技術廣泛地應用在各個領域:航空、航天、石油、光復電站電站、風力發電站和火力發電廠、石油和鐵路,甚至充電樁等,磁懸浮儲能飛輪技術從高科技領域一直到日常生活的民用環境到處開花結果。

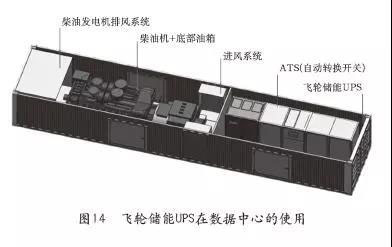

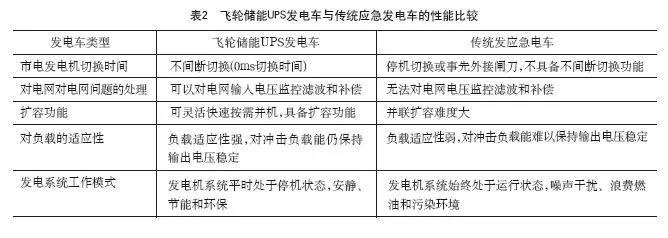

從表2中可以看出應急發電車引入了飛輪儲能UPS技術后,使它的功能有了很大程度的提升。該技術在數據中心仍然有出色的表現。圖14示出了飛輪儲能UPS在數據中心的使用情況。
綜上所述,對于市電環境良好的用戶而言,飛輪UPS在如下技術性能上均有明顯的優勢.它們使整機效率、單機的最大輸出功率、抗輸出短路能力、輸入功率因數、輸出有功功率能力、允許的工作溫度范圍、可靠性和EMC(電磁兼容性),以及因無需配置電池組而大大減少,UPS的維護工作量減輕了,也減少了機房的占用面積,等等,諸多方面。其中,尤以可靠性高、節能降耗效果顯著。無需配置故障率偏高的蓄電池組等更加引人注目。有鑒于此,在美國、歐洲和我國臺灣地區的某些半導體芯片廠和軍用系統中得到了較多的應用。近年來,它也日益引起國人的關注。
（來源：《數據中心建設+》雜志）
